高中物理学习材料（灿若寒星**整理制作）1.在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－I图象，如图2－10－11所示，其中图线斜率绝对值的物理含义是()图2－10－11A．短路电流B．电源内阻C．电源电动势D．全电路电阻解析：选B.由闭合电路公式E＝I(R＋r)＝U＋Ir得U＝E－Ir，所以在U－I图象中图线斜率表示电源内阻．故正确答案为B.2．用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()A．应选用旧的干电池作为被测电源，以使电压表读数变化明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．使滑动变阻器阻值尽量大一些，测量误差才小解析：选BD.选用电表时应选用内阻较大的电压表和内阻较小的电流表；同时，滑动变阻器的阻值不能太大．如果这样电流较小，电流表读数误差较大，故应选B、D.3．(2011年朝阳区高二检测)如图2－10－12所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路．电路中R1、R2为已知阻值的电阻．下列说法中正确的是()图2－10－12A．只有甲同学设计的电路能测出电源的电动势和内电阻B．只有乙同学设计的电路能测出电源的电动势和内电阻C．只有丙同学设计的电路能测出电源的电动势和内电阻D．三位同学设计的电路都能测出电源的电动势和内电阻解析：选D.图甲中可用E ＝I 1(r ＋R 1)、E ＝I 2(r ＋R 2)求得电源的电动势和内电阻，图乙中可用E ＝U 1＋U 1R 1r 、E ＝U 2＋U 2R 2·r 求得电源的电动势和内电阻，而图丙中可用E ＝U 1＋I 1r 、E ＝U 2＋I 2r 求得电源的电动势和内电阻，故三位同学设计的电路都能测出电源的电动势和内电阻，故D 正确．4．(2011年滨州市高二检测)某研究性学习小组利用如图2－10－13所示电路测量某电池的电动势E 和内电阻r .由于该电池的内电阻r 较小，因此在电路中接入了一阻值为2.00 Ω的定值电阻R 0. (1)按照实物连线图在虚线框内画出实验电路图：图2－10－13(2)闭合开关S ，调整电阻箱的阻值，读出电压表相应的示数U ，并计算出通过电阻箱的电流数值I ，为了比较准确地得出实验结论，在坐标纸中画出了如图2－10－14所示的U －I 图象，由图象可得：E ＝________V ，r ＝________Ω.图2－10－14解析：(1)电路如图所示．(2)由U －I 图象可知电源的电动势E ＝2.0 V ，当电源的外电压为U ＝1.3 V 时，电源中的电流为I ＝0.28 A 由E ＝U ＋Ir ′得r ′＝E －U I ＝2.00－1.300.28Ω＝2.5 Ω又r ′＝r ＋R 0，∴r ＝r ′－R 0＝2.5 Ω－2 Ω＝0.5 Ω. 答案：(1)见解析 (2)2.0 0.55．现有一特殊电池，它的电动势E 约为9 V ，内阻r 约为40 Ω，已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻，某同学利用如图2－10－15甲所示的电路进行实验，图中电流表的内阻R A 已经测出，阻值为5 Ω，R 为电阻箱，阻值范围0～999.9 Ω，R 0为定值电阻，对电路起保护作用．图2－10－15(1)实验室备有的定值电阻R 0有以下几种规格： A ．10 Ω B ．50 Ω C ．150 Ω D ．500 Ω 本实验选用哪一种规格的定值电阻最好________．(2)该同学接入符合要求的R 0后，闭合开关S ，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图2－10－15乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E ＝________V ，内阻r ＝________Ω.解析：(1)回路中的最小电阻R 总＝E I m ＝950×10－3Ω＝180 Ω，R 0为保护电阻，当R ＝0时，电源电流也不会超出50 mA ，则R 0＝R 总－r －R A ＝135 Ω，C 最合适，A 、B 太小起不到保护作用，D 太大，会使电路中的电流测量范围太小． (2)由闭合电路欧姆定律有E ＝I (r ＋R 0＋R A ＋R )得1I ＝r ＋R 0＋R A ＋R E ＝r ＋R A E ＋1E (R ＋R 0)＝r ＋5E ＋1E (R ＋R 0)，图线的斜率为1E ，由图线知斜率k ＝45－54×102＝1E得E ＝10 V ，图线与纵轴截距为r ＋5E ＝5，解得r ＝45 Ω. 答案：(1)C (2)10 456．(2011年周口高二检测)用电流表和电压表测定电池的电动势和内阻的实验中，被测电源是两节干电池串联的电池组．可供选择的实验器材如下： A ．电流表，量程0～0.6 A,0～3 AB ．毫安表，量程0～100 μA,0～100 mAC ．电压表，量程0～3 V ,0～15 VD ．滑动变阻器，0～1000 Ω，0.1 AE ．滑动变阻器，0～20 Ω，2 AF ．电键一个，导线若干(1)为了尽量得到较好效果，电流表应选__________，量程应选________，电压表量程应选________，滑动变阻器应选________．(2)如图2－10－16有甲、乙两个可供选择的电路，应选________电路进行实验．实验中误差是由于________表的读数比实验值偏________．图2－10－16解析：(1)一般干电池允许通过的最大电流为0.5 A ，故电流表应该选A ，其量程应该选0～0.6 A ．两节干电池串联后的电动势为3.0 V ，故电压表量程应该选0～3 V ．滑动变阻器的最大阻值只需要比电池组的内阻大几倍即可，故选择E.(2)应该选乙电路，电流表的内阻和滑动变阻器的阻值相差不大，其分压作用不可忽略，而电压表的内阻相对滑动变阻器的阻值来讲大很多，其分流作用可以忽略，故选择乙电路．实验中电压表的示数是路端电压，电流表的示数比干路中的电流略小，所以实验中的误差是由于电流表的读数比实际值偏小所造成的． 答案：(1)A 0～0.6 A 0～3 V E (2)乙 电流 小 7．(2009年高考海南卷)图2－10－17甲是利用两个电流表A 1和A 2测量干电池电动势E 和内阻r 的电路原理图．图中S 为开关，R 为滑动变阻器，固定电阻R 1和A 1内阻之和为10000 Ω(比r 和滑动变阻器的总电阻都大得多)，A 2为理想电流表．图2－10－17(1)按电路原理图在图乙虚线框内各实物图之间画出连线．(2)在闭合开关S 前，将滑动变阻器的滑动端c 移动至______(填“a 端”、“中央”或“b 端”)．(3)闭合开关S ，移动滑动变阻器的滑动端c 至某一位置，读出电流表A 1和A 2的示数I 1和I 2，多次改变滑动端c 的位置，得到的数据为I 1(mA) 0.120 0.125 0.130 0.135 0.140 0.145 I 2(mA) 480 400 320 232 140 68在图2－10－18所示的坐标纸上以I 1为纵坐标、I 2为横坐标画出所对应的I 1－I 2曲线．图2－10－18(4)利用所得曲线求得电源的电动势E ＝________ V ，内阻r ＝________ Ω.(保留两位小数) (5)该电路中电源输出的短路电流I m ＝________ A.解析：(1)连线如图甲所示 (2)接通开关前应使滑动变阻器接入电路时阻值最大，故应使移动端c 移动至b 端．(4)由图乙知纵轴截距为0.149 mA ，故电动势E ＝10000×0.149×10－3 V ＝1.49 V .由闭合电路欧姆定律可得内阻r ＝E －I 1×104I 1＋I 2＝0.60 Ω.(5)短路电流I m ＝Er ＝2.5 A. 答案：见解析。
高中物理第二章恒定电流第10节实验测定电池的电动势和内阻课时训练(含解析)新人教版选修31
第10节实验:测定电池的电动势和内阻1.用伏安法测电池的电动势和内阻的实验中,下列说法中正确的是( C )A.应选用新的干电池作为被测电源,以使电压表读数变化明显C.移动滑动变阻器的滑片时,不能使滑动变阻器短路造成电流表过载D.使滑动变阻器阻值尽量大一些,测量误差才小解析:应选用旧的干电池作为被测电源,旧干电池的内阻很大会使电压表读数变化明显,选项A 错误;伏安法测电池的电动势和内阻实验中,应选用内阻较大的电压表和内阻较小的电流表,选项B错误;移动滑动变阻器的滑片时,不能让电流过载,选项C正确;滑动变阻器的阻值应该尽量大一些,但是过大影响实验操作也会使误差变大,选项D错误。
2.为测定一节干电池的电动势和内阻,用如图所示的电路,除干电池、开关、导线外,可供使用的实验器材还有:A.电流表(量程0～0.6 A)B.电流表(量程0～3 A)C.电压表(量程0～3 V)D.电压表(量程0～15 V)E.滑动变阻器(阻值范围0～10 Ω,额定电流2 A)F.滑动变阻器(阻值范围0～200 Ω,额定电流1 A)电流表应选,电压表应选,滑动变阻器应选。
(填器材前面的字母代号)解析:测定一节干电池的电动势和内阻,电流不应超过0.5 A,一节干电池的电动势为1.5 V左右,故电流表应选量程为0～0.6 A的,即选A;电压表应选量程为0～3 V的,即选C;滑动变阻器的最小电阻R=Ω=3 Ω,考虑到便于调节,滑动变阻器应选阻值范围为0～10 Ω的,即选E。
答案:A C E3.(2018·浙江温州适应性考试)在“测定电池的电动势和内阻”实验中,请回答下列问题: (1)某同学已完成如图1所示的连线,则连接电压表的另一根导线应该连接到(选填“A”“B”“C”或“D”)接线柱上,闭合开关前滑动变阻器的滑片移到(选填“B”或“C”)端。
(2)正确连接后,某次电压表示数如图2所示,示数为V;测得5组数据画出的U-I图线如图3所示,由图可得电池的电动势 E= V和内阻r= Ω(计算结果均保留三位有效数字)。
2017-2018学年物理人教版选修3-1-2.10：实验：测量电源的电动势和内阻同步练习题
5. 如图所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路，电路中 、 为已知阻值的电阻，下列说法中正确的是
A．只有甲同学设计的电路能测出电源的电动势和内电阻 B．只有乙同学设计的电路能测出电源的电动势和内电阻 C．只有丙同学设计的电路能测出电源的电动势和内电阻 D．三位同学设计的电路都能测出电源的电动势和内电阻
2017-2018学年物理人教版选修3-1-2.10：实验：测量电源的电动势和内阻同步练习题
(1)某同学选用上述器材(滑动变阻器只选用了一个)测定一节干电池的电动势和内阻．为了能较为准确地进行测量和操作方便，实验中选用的滑 动变阻器，应是________．(填代号) (2)请在如图甲所示虚线框中画出该同学的实验电路图______． (3)如图乙为该同学根据实验数据作出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，由该图线可得，被测干电池的电动势E＝_______ _ V，内阻r＝________ Ω.
13. 某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图， 给电池串联一个R0=3.0 Ω的电阻． （1）按图示电路进行连接后，发现 、 和 三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电建S 闭合，用多用电表的电压挡先测量a、 间电压，读数不为零，再测量 、 间电压，若读数不为零，则一定是_______导线断开；若读数为 零，则一定是_______导线断开．
三、实验题
11. 为了较精确地测量一节干电池的内阻，可用以下给定的器材和一些导线来完成实验：量程3V的理想电压表V，量程
的电流表 具有一
定内阻 ，定值电阻
，滑动变阻器
2.10 实验：测定电池的电动势和内阻(答案含解析)—人教版高中物理选修3-1 同步训练

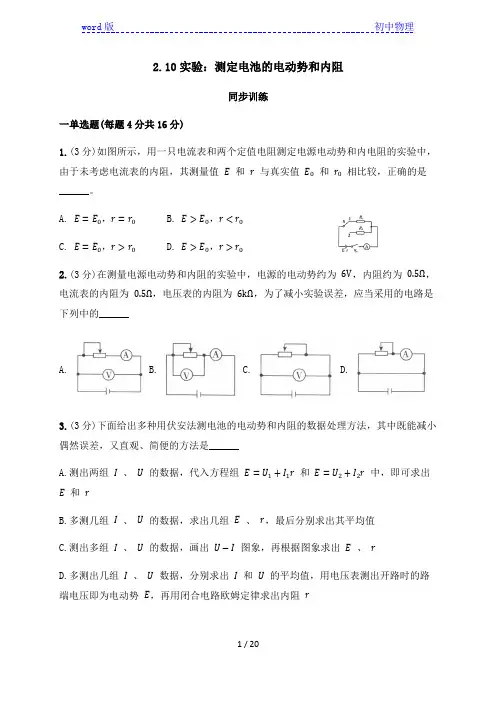

2.10实验：测定电池的电动势和内阻同步训练一单选题(每题4分共16分)1.(3分)如图所示，用一只电流表和两个定值电阻测定电源电动势和内电阻的实验中，由于未考虑电流表的内阻，其测量值E和r与真实值E0和r0相比较，正确的是______。
A. E=E0，r=r0B. E>E0，r<r0C. E=E0，r>r0D. E>E0，r>r02.(3分)在测量电源电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5Ω，电流表的内阻为0.5Ω，电压表的内阻为6kΩ，为了减小实验误差，应当采用的电路是下列中的______A. B. C. D.3.(3分)下面给出多种用伏安法测电池的电动势和内阻的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是______A.测出两组I、U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即可求出E和rB.多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C.测出多组I、U的数据，画出U−I图象，再根据图象求出E、rD.多测出几组I、U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内阻r4.(3分)如图所示是根据某次测量电源电动势和内阻的实验数据画出的U−I图象关于这个图象，下列说法中不正确的是 ______A.纵轴截距表示待测电源的电动势，即E＝6.0VB.横轴截距表示短路电流，即I短＝0.5A|，计算出待测电源内阻r=2ΩC.根据r=|ΔUΔID.电流为0.3A时的外电阻R=18Ω5.(3分)某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组（U,I）数据，关于数据的处理，下列操作正确的是______A.电压表的读数U的平均值等于电动势EB.任意取两组数据，代入方程E=U1+I1r，求出E、rC.画出U−I图象，由图象求E、rD.以上说法都正确6.(3分)用伏安法测电池的电动势和内阻的实验中，下列注意事项中错误的是 ______A.应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显B.应选用内阻较小的电压表和电流表C.移动滑动变阻器的滑片时，不能使滑动变阻器短路，以免造成电流过载D.根据实验记录的数据作U−I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧7.(3分)如图所示是甲、乙、丙三位同学设计的测量电源电动势和内阻的电路。
2.10 实验：测定电池的电动势和内阻(答案含解析)—人教版高中物理选修3-1 同步训练
2.10实验：测定电池的电动势和内阻同步训练一单选题(每题4分共16分)1.(3分)如图所示，用一只电流表和两个定值电阻测定电源电动势和内电阻的实验中，由于未考虑电流表的内阻，其测量值E和r与真实值E0和r0相比较，正确的是______。
A. E=E0，r=r0B. E>E0，r<r0C. E=E0，r>r0D. E>E0，r>r02.(3分)在测量电源电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5Ω，电流表的内阻为0.5Ω，电压表的内阻为6kΩ，为了减小实验误差，应当采用的电路是下列中的______A. B. C. D.3.(3分)下面给出多种用伏安法测电池的电动势和内阻的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是______A.测出两组I、U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即可求出E和rB.多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C.测出多组I、U的数据，画出U−I图象，再根据图象求出E、rD.多测出几组I、U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内阻r4.(3分)如图所示是根据某次测量电源电动势和内阻的实验数据画出的U−I图象关于这个图象，下列说法中不正确的是 ______A.纵轴截距表示待测电源的电动势，即E＝6.0VB.横轴截距表示短路电流，即I短＝0.5A|，计算出待测电源内阻r=2ΩC.根据r=|ΔUΔID.电流为0.3A时的外电阻R=18Ω5.(3分)某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组（U,I）数据，关于数据的处理，下列操作正确的是______A.电压表的读数U的平均值等于电动势EB.任意取两组数据，代入方程E=U1+I1r，求出E、rC.画出U−I图象，由图象求E、rD.以上说法都正确6.(3分)用伏安法测电池的电动势和内阻的实验中，下列注意事项中错误的是 ______A.应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显B.应选用内阻较小的电压表和电流表C.移动滑动变阻器的滑片时，不能使滑动变阻器短路，以免造成电流过载D.根据实验记录的数据作U−I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧7.(3分)如图所示是甲、乙、丙三位同学设计的测量电源电动势和内阻的电路。
2018-2019年高中物理人教版选修3-1：2.10实验：测量电源的电动势和内阻同步练习- Word版含解析
2.10实验：测量电源的电动势和内阻同步练习一、单选题1.用伏安法测一节干电池的电动势和内电阻，根据实验测得的一系列数据，作出图如图所示，由图可得被测干电池的电动势和内阻分别为A.，B. ，C. ，D. ，【答案】B【解析】解：根据可知，在图象中图象与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势为，图象中的斜率表示电源的内阻，所以电源的内阻为：．故选：B．2.图为测量某电源电动势和内阻时得到的图线用此电源与三个阻值均为的电阻连接成电路，测得路端电压为则该电路可能为A.B.C.D.【答案】B【解析】解：A、电源的电动势为6V，内阻为在A电路中，外电阻为，则总电阻为，根据闭合电路欧姆定律，总电流为4A，则外电压为故A错误．B、在B电路中，外电阻为，则总电阻为，根据闭合电路欧姆定律，总电流为，则外电压为故B正确．C、在C电路中，外电阻为则总电阻为，根据闭合电路欧姆定律，总电流为，则外电压为故C错误．D、在D电路中，外电阻为，则总电阻为，根据闭合电路欧姆定律，总电流为，则外电压为故D错误．故选：B．3.如图所示是利用伏安法测量电源电动势和内电阻时作出的图象由此可知，这两节干电池的电动势和内电阻相比较A. ，B. ，C. ，D. ，【答案】A【解析】解：由图可知，图象与纵坐标的交点为电动势，所以，由图可知，直线的斜率绝对值代表的是电源的内阻的大小，所以故A正确，BCD错误；故选：A．4.在测量电池的电动势和内阻的实验中，电源的电动势约为6V，内阻约为，电流表的内阻为，电压表的内阻为为了减小实验的误差，应当采用的电路是图所示中的A.B.C.D.【答案】A【解析】解：采用伏安法测量电源的电动势和内阻，因为电流表及电压表不是理想电表，故在实验中电表的内阻会影响实验结果；可以将电流表认为是与内阻串联；而电压表为与内阻并联；因为电流表的内阻与电源内阻相当，分压作用比较明显；故电流表相对于电源内阻来说应采用外接法；即电压表测量电源的路端电压；故A正确，B、C、D错误．故选：A．5.在测电源电动势和内阻实验中，下列说法正确的是A. 用新电池较好B. 用旧电池好C. 新、旧电池一样D. 以上说法都不对【答案】B【解析】解：新旧电池的电动势差别不大；而旧电池内阻较大，故在测电源电动势和内阻时，用旧电池做实验测量内阻的误差要小些；故用旧电池要好；故选：B．6.关于电源的电动势和内阻，下列说法正确的是A. 电源电动势越大，储存的电能越多B. 电源内部非静电力做功越多，电动势越大C. 电源的电动势就是闭合电路中电源两端的电压D. 电源电动势大小与内阻无关【答案】D【解析】解：A、电动势是描述电源做功能力的大小，与电能无关，故A错误；B、，故电源内部非静电力做功与电量的比值越大，电动势越大，电动势与做功多少无关，故B错误；C、电源的电动势就是闭合电路中电源两端的电压与内部电压的和，电动势要大于路端电压，故C错误；D、电源的电动势大小与内阻无关，故D正确．故选：D．7.如图所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路电路中、为已知阻值的电阻．下列说法中正确的是A. 只有甲同学设计的电路能测出电源的电动势和内电阻B. 只有乙同学设计的电路能测出电源的电动势和内电阻C. 只有丙同学设计的电路能测出电源的电动势和内电阻D. 三位同学设计的电路都能测出电源的电动势和内电阻【答案】D【解析】解：要测量电动势和内电阻，只需根据闭合电路欧姆定律列出两个方程即可求得电动势和内电阻；图甲中可由列式进行计算；。
高中物理人教版选修3-1第二章第10节实验：测定电池的电动势和内阻同步练习
高中物理人教版选修3-1第二章第10节实验：测定电池的电动势和内阻同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共5题；共10分)1. （2分） (2016高二上·益阳期中) 现有一个灵敏电流计，它的满偏电流为Ig=1mA ，内阻Rg=500Ω，若要将它改装成量程为3V的电压表，则应在该灵敏电流计上（）A . 串联一个2500Ω的电阻B . 串联一个25000Ω的电阻C . 串联一个3000Ω的电阻D . 并联一个2500Ω的电阻2. （2分） (2016高二上·黑龙江期中) 如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线住1的电流值，则下列分析正确的是（）A . 将接线住1、2接入电路时，每一小格表示0.04AB . 将接线住1、2接入电路时，每一小格表示0.02AC . 将接线住1、3接入电路时，每一小格表示0.06AD . 将接线住1、3接入电路时，每一小格表示0.01A3. （2分）某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍.如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到（）A . 倍B . 倍C . （m+n）倍D . ｜m-n｜倍4. （2分） (2016高二上·哈尔滨期中) 电流表的内阻是Rg=100Ω，满刻度电流值是Ig=1mA，现欲把这电流表改装成量程为3V的电压表，正确的方法是（）A . 应串联一个0.1Ω的电阻B . 应并联一个0.1Ω的电阻C . 应串联一个2900Ω的电阻D . 应并联一个2900Ω的电阻5. （2分）如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是（）A . 小灯泡的电阻随着所加电压的增加而减小B . 小灯泡灯丝的电阻率随着灯丝温度的升高而减小C . 欧姆定律对小灯泡不适用D . 如果把三个这种相同的灯泡串联后，接到电压恒为12V的电源上，则流过每个小灯泡的电流为0.4A二、多项选择题 (共3题；共9分)6. （3分） (2016高二上·密云期中) 用多用电表测电阻时，若选择“×100”的欧姆档测量发现（）A . 指针指在电阻刻度较靠近0Ω的某刻度线上，则应换用“×1k”的欧姆档测量B . 指针指在电阻刻度较靠近0Ω的某刻度线上，则应换“×10”或“×1”欧姆档测量C . 指针指在电阻刻度较靠近∝的某刻度线上，则应换用“×1k”的欧姆档测量D . 指针在电阻刻度较靠近∝的某刻度线上，则应换用“×10”或“×1”的欧姆档测量7. （3分） (2016高二上·青岛期中) 两只电流表A1和A2是由完全相同的两只电流表改装成的，A1表的量程是5A，A2表的量程是15A．为了测量15～20A的电流，把A1表和A2表并联起来使用，在这种情况下（）A . A1表和A2表的示数相等B . A1表和A2表的指针偏转角度相等C . A1表和A2表的示数之比为1：3D . A1表和A2表的指针偏转角度之比为1：38. （3分） (2016高二上·益阳期中) 四个相同的小量程电流表（表头）分别改装成两个电流表A1 ． A2和两个电压表V1 ． V2 ．已知电流表A1的量程大于A2的量程，电压表V1的量程大V2的量程，改装好后把它们按图示接入电路，则（）A . 电流表A1的读数大于电流表A2的读数B . 电流表A1的偏转角小于电流表A2的偏转角C . 电压表V1的读数小于电压表V2的读数D . 电压表V1的偏转角等于电压表V2的偏转角三、实验题 (共2题；共12分)9. （2分） (2018高二下·南平期末) 某同学在研究电磁感应现象的实验中，设计了如图所示的装置。
2018人教版高中物理选修(3-1)2.1《0实验：测定电池的电动势和内阻》同步练习
10 实验:测定电池的电动势和内阻A组1.(多选)在测定电池的电动势和内电阻的实验中,待测电池、开关和导线,配合下列哪组仪器,可以达到实验目的()A.一只电流表和一个电阻箱B.一只电流表、一只电压表和一个滑动变阻器C.一只电压表和一个电阻箱D.一只电流表和一个滑动变阻器解析:采用选项A,原理:E=I1R1+I1r,E=I2R2+I2r联立可求得。
采用选项B,原理:E=U1+I1r,E=U2+I2r联立可求得。
采用选项C,原理:E=U1+r,E=U2+r联立可求得。
而选项D 采用的滑动变阻器,因不知其阻值,所以无法求得。
答案:ABC2.(多选)用图象法求电动势和内阻时,需要描点,就是在U-I坐标系中描出与每组I、U值对应的点,以下说法正确的是()A.这些点应当准确地分布在一条直线上,即U-I图线应通过每个点B.这些点应当基本在一条直线上,由于偶然误差不能避免,所以U-I图线不可能通过每一个点C.在画U-I图线时应当使它通过尽可能多的描出的点D.不在U-I图线上的点应大致均匀地分布在图线的两侧E.个别偏离直线太远的点,应当舍去解析:用图象法求电动势和内阻时,从理论上看U-I图线严格地说应该是一条直线,但由于偶然误差存在,这些点不可能在一条直线上,只能近似在一条直线上。
因此画U-I图线时这样处理:使直线尽可能多地通过所描的点,不在直线上的点大致均匀分布在左右两侧,若某个点离直线较远,说明测量时发生较大误差,这样的点应舍去。
综上所述,选项B、C、D、E正确。
答案:BCDE3.用电流表和电压表测定电池的电动势和内阻的实验中,有两种电路可供选择,若所测干电池内阻较小,为减小内阻测量的误差,实验电路应选择图中的(选填“甲”或“乙”)图,若根据某次实验记录数据画出的U-I图象如图丙所示,下列关于这个图象的说法中正确的是(多选)。
A.纵轴截距表示待测电池的电动势,即E=3 VB.横轴截距表示短路电流,即I短=0.6 AC.根据r=,计算出待测电池内阻为5 ΩD.根据r=,计算出待测电池内阻为1.0 Ω解析:所测干电池的内阻较小,电路图应设计为电流表相对于干电池的外接法,故应选甲电路图。
