人教版九年级物理第18章单元测试一、单选题（本大题共10小题）1.电路中有一用电器，其两端电压是6V，通过它的电流是200mA，5min内电流做的功是()A. 6JB. 360JC. 6000JD. 3.6×105J2.标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。

若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为()A. 24Ω0.67WB. 20Ω0.96WC. 24Ω0.96WD. 20Ω0.8W3.小明家的电能表月初的数字是，月末表盘的示数如图所示。

若按0.5元/kW⋅ℎ的标准收费，他家本月应缴纳电费______元。

若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为______W.()A. 420元，1200WB. 42元，1000WC. 4.2元，1200WD.42元 1200W4.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是()A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为U2rC. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大5.如图所示，小灯泡规格为“6V3W”(设灯丝的电阻不受温度影响)，电源电压保持不变．闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为O.5A；当滑片P移至b端时，电压表示数为4V，则：()A. 小灯泡灯丝电阻是6ΩB. 电源电压是10VC. 滑动变阻器最大阻值是24ΩD. 滑片P位于b端时，滑动变阻器消耗的功率是O.9W6.如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是()A. 此表是测量电功率的仪器B. 此时电能表的读数为357.2JC. “10(20)A”其中“20A”是指这个电能表中通过的电流是20安D. “2500r/kW⋅ℎ”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转7.如图所示是电阻甲和乙的U−I图象，下列说法正确的是()A. 甲的电阻值保持10Ω不变B. 乙的电阻值保持20Ω不变C. 甲、乙并联时，当干路电流为0.3A时，乙的功率为0.4WD. 甲、乙串联时，当电路总电压为6V时，甲的功率为0.6W8.如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

人教版九年级物理第十八章《电功率》单元测试题(含答案)

知识像烛光，能照亮一个人，也能照亮无数的人。--培根
人教版九年级物理第十八章《电功率》单元测试题
一、选择题 1. 物理学习过程中,下列估测不合理的是( ) A. 即将升入高中的你质量约为 60 kg B. 额定功率为 150 W 的电冰箱每天的正常工作的耗电量约为 3.6 度 C. 对人体的安全电压不高于 36 V D. 光在真空中的传播速度约为 3×108 m/s 2. 题图中“＋”、“－”分别表示电表的正负接线柱，可以测量 R 消耗的电功率的电路图是 ()
A. 电压表的正、负接线柱接错了 C. 电压表坏了
B. 电压表的量程选择不合适 D. 电压表与滑动变阻器并联
7. 把标有“12 V 36 W”的灯泡 L1 和“8 V 16 W”的灯泡 L2 串联后接在电源的两端,其中一只灯泡正常发光,另一只灯泡没有达到额定功率,则下列选项正确的是( )
A. 该电源的电压为 24 V C. 两灯泡的总功率为 48 W
B. 电路中的电流为 2 A D. 灯 L1 的实际电压大于灯 L2 的实际电压
8. 旧白炽灯在工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝最细处( )
A. 电热最多
B. 电流最大
C. 电阻最小
D. 电压最小
9. 某小灯泡的电阻是 12 Ω,接到 6 V 的电路中,通电 300 s,电流做功( )
化为
能.
能的过程.电流通过电炉时,电能能;给手机电池充电时,电能转
17. 小明想测出一个额定电压已知的小灯泡的额定功率,设计了如图所示的电路。此实验中,
通过
使灯泡两端电压为额定电压。若闭合开关后,发现小灯泡不亮,电压表无示数,
电流表有示数,则可能的故障有

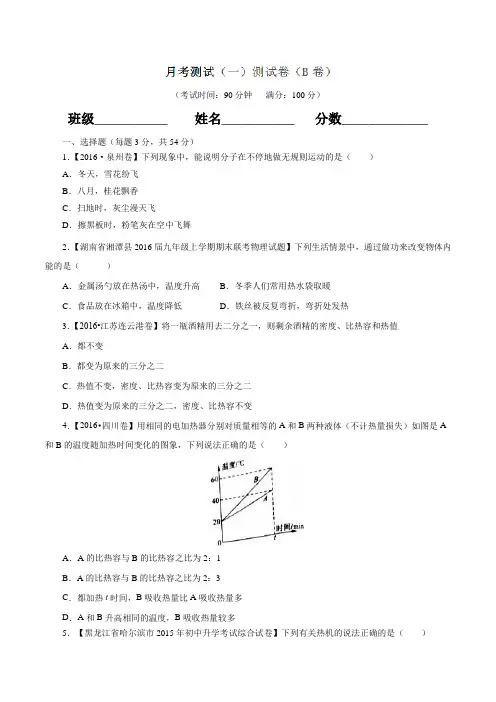

月考测试 01(B卷)-2016-2017学年九年级物理同步单元双基双测“AB”卷(原卷版)

（考试时间：90分钟满分：100分）班级___________ 姓名___________ 分数_____________一、选择题（每题3分，共54分）1．【2016·泉州卷】下列现象中，能说明分子在不停地做无规则运动的是（）A．冬天，雪花纷飞B．八月，桂花飘香C．扫地时，灰尘漫天飞D．擦黑板时，粉笔灰在空中飞舞2．【湖南省湘潭县2016届九年级上学期期末联考物理试题】下列生活情景中，通过做功来改变物体内能的是（）A．金属汤勺放在热汤中，温度升高 B．冬季人们常用热水袋取暖C．食品放在冰箱中，温度降低 D．铁丝被反复弯折，弯折处发热3．【2016•江苏连云港卷】将一瓶酒精用去二分之一，则剩余酒精的密度、比热容和热值A．都不变B．都变为原来的三分之二C．热值不变，密度、比热容变为原来的三分之二D．热值变为原来的三分之二，密度、比热容不变4．【2016•四川卷】用相同的电加热器分别对质量相等的A和B两种液体（不计热量损失）如图是A 和B的温度随加热时间变化的图象，下列说法正确的是（）A．A的比热容与B的比热容之比为2：1B．A的比热容与B的比热容之比为2：3C．都加热t时间，B吸收热量比A吸收热量多D．A和B升高相同的温度，B吸收热量较多5．【黑龙江省哈尔滨市2015年初中升学考试综合试卷】下列有关热机的说法正确的是（）A ．内燃机的冷却液需要用比热容较大的物质B ．内燃机的做功冲程是机械能转化为内能的过程C ．汽油机消耗的汽油可循环使用，是取之不尽的能源D ．热机的使用缓解了城市的热岛效应6．在图所示的各种现象中，主要说明分子间存在引力的是（）A ．滴在热水中的墨水使热水很快变色B ．玻璃板水平接触水面，稍用力向上提弹簧测力计，在玻璃板未脱离水面时，弹簧测力计示数比玻璃板不接触水面时大C ．铅板和金板长时间压紧在一起，铅和金会互相渗透D ．在浓硫酸铜溶液的上面，缓慢加些水，一天之后，两种液体混合均匀了7．【2016•四川遂宁卷】下列说法中正确的是（）A ．沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容小B ．汽车发动机工作时提供动力的是压缩冲程C ．清洁扫除看到尘土飞扬，可以说明分子在不停地做无规则运动D ．液体在沸腾过程中，吸收热量，内能增加，温度保持沸点不变8．【2016•四川自贡卷】下面是小明同学“物理学习笔记”中的摘录，其中错误的是（）A ．做功和热传递在改变物体的内能上是等效的B ．分子间相互作用的引力和斥力是同时存在的C ．热量总是自发地从温度低的物体向温度高的物体传递D ．燃料的热值与燃料的总质量没有关系9．下列关于能量及其转化的说法正确的是（）A ．物体匀速上升的过程中其机械能不变B ．热机的四个冲程中做功冲程将机械能转化成内能C ．给蓄电池充电将化学能转化成电能D ．风力发电将风的动能转化成电能冷热铅板金板 A B C D 水浓硫酸10．【广东省广州市荔湾区2016届九年级上学期期末考试】如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失。

初中物理部编版物理九年级第十八章电功率单元测考试题及答案.docx

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:如图4－4－23所示的是某型号电热水壶的铭牌，壶中装有1.8 L温度为20℃的水，求：(1)在一个标准大气压下，将水烧开，水吸收的热量是多少？[c水＝4.2×103 J/(kg·℃)](2)若在电热水壶工作时，标有“3 000 r/kW·h”的电能表在1 min内转了50转，电路的实际电压是多少？(3)不计热损失，此时烧开一壶水大约需要多少时间？图4－4－23试题2:家用电器工作时往往达不到额定的电压和功率．某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3 600 r/kW·h”的字样；随后他关闭了家中所有用电器，只让一只标有“220 V 1 210 W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过了180圈．假设电水壶的电阻保持不变，求：(1)电水壶的电阻；(2)电水壶工作时的实际电功率；(3)该同学家的实际电压．试题3:一批规格为“2.5 V 0.75 W ”的小灯泡，为判断是否合格，某同学抽取其中一只，使用两节新的干电池测量它的功率，如图4－4－22所示．评卷人得分(1)电压表应选的量程挡为__________，滑动变阻器不能同时连接__________两个接线柱．(2)如果闭合电路的开关后，电路中出现：小灯泡较暗，移动滑动变阻器滑片不能改变小灯泡的亮度，则可能是连接电路时把滑动变阻器的______(填“AB”或“CD”)两个接线柱连入了电路中；小灯泡不亮，电流表示数为零，电压表示数为3 V，则可能是小灯泡处______(填“短路”或“断路”)．(3)解决问题后，连接好电路测得三组数据如下表：实验序号电压表示数/电流表示数/A 功率/W1 2.2 0.22 0.482 2.5 0.26 0.653 2.8 0.27 0.76分析这些数据，你认为该小灯泡是否合格：________；原因是：________________________________________________________________________________________________________________________________________________.图4－4－22试题4:在测额定电压为2.5 V的小灯泡(电阻约为10 Ω)电功率的实验中，老师给小明提供了以下器材：电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、开关、电压为6 V的电源和滑动变阻器各一个，导线若干．(1)小明根据电路图4－4－21甲将各元件连接成如图乙所示的电路，在图乙中有两个元件的连接明显错误，分别是________________和______________．(填写元件名称)(2)小明纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表和电压表的示数如图丙、丁所示，则通过小灯泡的电流是________A，小灯泡两端的电压是________V.(3)小明重新移动滑动变阻器多次测量通过小灯泡的电流和小灯泡两端的电压，画出了通过小灯泡的电流随两端的电压变化的图象，如图戊所示，则小灯泡的额定功率是________W.图4－4－21试题5:甲、乙两个灯泡分别标有“220 V 40 W”、“220 V 60 W”的字样，并联在220 V的电源上，通过灯丝电流大的是______灯泡，该灯泡的电阻是____________．如果两灯泡钨丝长短一样，则钨丝较粗的是________灯泡．正常使用相同时间，甲、乙两灯消耗的电能之比是________．试题6:用两节串接后的干电池给小灯泡供电，电压是3 V，小灯泡发光时通过的电流为0.3 A，此时小灯泡的电阻为________Ω，工作0.5 min消耗的电功为________J.试题7:如图4－4－20所示的是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他用电器只让该灯泡工作，电能表转盘转过30转用时10 min，这段时间灯泡消耗的电能是________kW·h，灯泡的实际功率是________W.图4－4－20试题8:某导体两端电压为6 V，通过它的电流为0.5 A,10 s内电流做功为________J．一盏10 W的节能灯亮度相当于一盏100 W的白炽灯，若它们都正常发光10 h，节能灯与白炽灯相比，可节能________kW·h.试题9:现有“220 V 100 W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流约为________A；若将它接在电压为“110 V”的电路中，则该灯泡的电阻为______Ω(不考虑温度对电阻的影响)，实际功率为__________W，消耗1 kW·h 的电能可供它连续工作________h.试题10:灯泡L的额定电压为6 V，小明通过实验测得电流随电压变化的曲线如图4－4－19所示．由图可知，当灯泡L正常发光时，通过其灯丝的电流是________A，此时灯泡L的电阻是________Ω；通过调节滑动变阻器，使灯泡L两端的电压为3 V，则此时灯泡L消耗的实际功率为________W.图4－4－19试题11:家庭电路中，电能表是用来测量电路消耗______的仪表，熔断器是在电路超负荷运行或发生________(填“短路”或“断路”)故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为________kW·h.试题12:在如图4－4－18所示的电路中，电源电压恒定．L1、L2均标有“6 V 6 W”的字样(设灯丝的电阻不变)．当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是( )A．12 W B．6 W C．3 W D．2 W图4－4－18试题13:甲、乙两只普通照明灯泡的铭牌如图4－4－17所示，下列说法中正确的是( )A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220 V的电路中，甲灯比乙灯亮D．将乙灯接入110 V的电路中，它的实际功率为50 W图4－4－17试题14:在如图4－4－16所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表两次示数之比是1∶5.闭合S后，R1与R2的阻值之比和电功率之比分别是( )A．4∶1,1∶4 B．1∶4,4∶1 C．1∶5,5∶1 D．5∶1,1∶5图4－4－16试题15:将标有“6 V 3 W”的小灯泡连接在电路中时，通过它的电流为0.4 A，这时小灯泡的实际功率P实与额定功率P额之间的关系是( )A．P实＞P额B．P实＜P额C．P实＝P额D．无法确定试题16:将两只额定电压相同的小灯泡L1、L2串联在电路中，如图4－4－15所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是( )A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大图4－4－15试题17:如图4－4－13所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是( )A．灯L变暗，电压表的示数变小B．灯L变暗，电压表的示数变大C．灯L变亮，电压表的示数变小D．灯L变亮，电压表的示数变大图4－4－13试题18:家庭电路中，某用电器正常工作15 min消耗的电能为0.3 kW·h，那么该用电器可能是下列的哪一个( )A．空调B．洗衣机C．白炽灯D．电视机试题19:以下关于灯泡亮暗的讨论，你认为正确的是( )A．灯泡的亮暗由灯泡的电压决定B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定D．灯泡的亮暗由灯泡的额定功率决定试题20:下列各用电器均标有“220 V 60 W”的字样，它们正常工作相同的时间，发热最多的是( )A．电视机B．电风扇C．电热毯D．电灯试题21:用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图4－4－14所示．将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度，正确的是( )A．甲导体的温度升高得多B．乙导体的温度升高得多C．甲、乙两导体升高的温度相同D．条件不足，无法判断图4－4－14试题1答案:解：(1)m＝ρV＝1.0×103 kg/m3×1.8×10－3 m3＝ 1.8 kgQ＝cmΔt＝4.2×103 J/(kg·℃)×1.8 kg×(100 ℃－20 ℃)＝6.048×105 J.(2)W＝×3.6×106 J＝6×104 JP实＝＝＝1 000 WR＝＝＝40 ΩU实＝＝＝200 V.(3)t＝＝＝604.8 s.试题2答案:解：(1)由P额＝得电水壶的电阻R＝＝＝40 Ω.(2)t＝3 min＝180 s时间内电水壶消耗的电能W＝ kW·h＝0.05 kW·h＝1.8×105 J电水壶的实际电功率P实＝＝＝1 000 W.(3)该同学家的实际电压U实＝＝ V＝200 V.试题3答案:(1)0～3 V AB或CD(2)AB 断路(3)不合格小灯泡的实际电压为额定电压2.5 V时，实际功率为0.65 W，达不到小灯泡标注的额定功率．试题4答案:(1)滑动变阻器电流表(2)0.2 1.5(3)0.625试题5答案:乙806.7 Ω乙2∶3解析：由甲、乙灯泡的铭牌可知：U甲＝220 V，P甲＝40 W；U乙＝220 V，P乙＝60 W．根据I＝可以判断出通过乙灯泡的电流大，乙灯泡的电阻R＝＝＝806.7 Ω；根据R＝可以判断出灯泡甲的电阻R甲大于灯泡乙的电阻R乙，又因为两灯泡钨丝长短一样，所以甲灯泡的钨丝细，乙灯泡的钨丝粗．能力题组试题6答案:10 270.01 60试题8答案:30 0.9试题9答案:0.45 484 25 40试题10答案:0.6 10 1.5试题11答案:电能短路40试题12答案:C试题13答案:C试题14答案:A 解析：开关S断开时，电流表测量通过R1的电流，开关S闭合时，电流表测量通过R1和R2的电流之和．并联电路中，电流跟电阻成反比，即＝＝＝4∶1.电功率＝＝＝＝1∶4. 新课标第一网试题15答案:B试题16答案:C 解析：灯泡的亮度取决于灯泡的实际功率，灯L1较亮，灯L2较暗，说明灯L1的实际功率P1大于灯L2的实际功率P2.因为小灯泡L1、L2串联在电路中，所以通过两灯泡的电流相同，根据P＝I2R，可以判断出灯L1的电阻R1大于灯L2的电阻R2.试题17答案:BA试题19答案:C试题20答案:C 解析：虽然电视机、电风扇、电热毯、电灯的额定功率都一样，但只有电热毯是纯电阻，它把所消耗的电能全部转化为内能，故发热是最多的．试题21答案:B 解析：由题意可判断出两导体质量m甲>m乙，两电阻R甲<R乙，两电阻串联时，I甲＝I乙，由焦耳定律Q＝I2Rt可得Q甲<Q乙，产生的热量使甲、乙温度升高，由Δt＝可知，甲升高的温度小于乙，故选。

月考测试 03(A卷)-2016-2017学年九年级物理同步单元双基双测“AB”卷(解析版)

班级姓名学号分数（时间：60分钟，满分：100分）一、选择题（每小题3分，共36分）1．【2016·湘西州卷】为确保安全用电，日常生活中我们必须遵守安全用电原则，下列这些行为中不符合安全用电原则的是（）A．不接触低压带电体B．不靠近高压带电体C．不弄湿用电器D．可用铜丝代替保险丝【答案】D【解析】考点：安全用电原则2．【2016·黄石卷】下列有关家庭用电知识的说法正确的是（）A．制作保险丝应选择熔点较高、电阻较小的材料B．使用螺丝刀形状的试电笔时手不能接触上端的金属帽C．控制电灯的开关应连接在火线和该电灯之间D．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障可能是台灯断路【答案】C【解析】制作保险丝应选择熔点较低、电阻较大的材料，故A错；使用螺丝刀形状的试电笔时手一定要接触上端的金属帽，故B错；控制电灯的开关应连接在火线和该电灯之间，这样可以保证在断电时灯泡处不会有电压，故C正确；如果台灯是断路，则相当于没接台灯，则不会引起空气开关跳闸的，故D错；应选C。

【考点定位】安全用电3. 【2016·襄阳卷】关于家庭电路和安全用电，下列说法正确的是.A．开关接在零线和灯泡之间B．三脚插头的用电器也可插入两孔插座工作C．家庭电路中，插座和各用电器之间是并联的D．用电器不慎起火后，应立即用水灭火【答案】C【解析】开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡，容易发生触电事故，故A错误；有金属外壳的用电器必须使用三线插头，三线插头插入三孔插座时，使金属外壳和大地相连，避免触电事故的发生．而插入两孔插座金属外壳和大地不相连，容易发生触电事故，故B错误；插座和各用电器之间是并联的，各用电器之间互不影响，故C正确；用电器着火了，要立即断开电源再想法灭火，故D错误，故选C。

考点：安全用电原则4．【2016·安顺卷】如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A．4：3 B．3：4 C．3：2 D．2：3【答案】B【解析】【考点定位】欧姆定律；电功率6、【2016·揭阳卷】关于生活用电常识，下列符合要求的是（）A．使用测电笔时手指碰到笔尾的金属帽会触电B．三脚插头的用电器也可以插入两孔插座C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以【答案】C【解析】使用测电笔时手指应接触笔尾的金属帽，不会触电，故A 错；三脚插头有一脚是接地的，应插入三孔插座，故B 错；湿手是导体，拔热水器的插头时容易触电，故C 正确；开关应接在火线上，故D 错；应选C 。

期末测试卷(B卷)-2016-2017学年九年级物理同步单元双基双测“AB”卷(原卷版)

班级姓名学号分数（时间：60分钟，满分：100分）一、选择题（每小题2分，共28分）1．【2016·衡阳卷】关于声现象，下列说法正确的是（）A．声音在同种介质中的传播速度一定相同B．我们可根据音色来分辨同学们的讲话声C．道路两旁的隔音墙是在声源处减弱噪声D．超声波可以粉碎结石，说明声音能传递信息2．【2016·衡阳卷】质量相同的甲、乙两辆小车同时同地沿相同方向做匀速直线运动，它们的s﹣t图象如图所示，则下列说法正确的是（）A．甲车的惯性运动大B．乙车的速度大C．前4s内两车相距为40m D．甲车的动能大3．【2016·莆田卷】如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向（）A．B点B．B点上方C．B点下方D．B点左方或右方4．【2016·百色卷】下列做法中符合安全用电原则的是（）A．家庭电路中可用钢丝来替换保险丝B．用电器的金属外壳不用接地线C．发现有人触电后，要立即切断电源D．在高压输电线下钓鱼5．【2016·钦州卷】一小车在水平拉力F的作用下，在光滑的水平面上做加速直线运动，撤去拉力F后，小车将（）A．继续做加速运动B．加速一段时间后再做匀速直线运动C．做减速运动，直至速度为零D．做匀速直线运动6. 【2016·大庆卷】甲、乙两种物体的质量和体积的关系图象如图所示，若用质量相等的甲、乙两种物质分别制成等高的实心圆柱体A、B，把它们并排竖直放在水平地面上，则两圆柱体A、B对水平地面的压强之比是A.4:1B.8:1C.4:3D.1:27．【2016·雅安卷】如图是用来他那就凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm 处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像8．【2016·阜新卷】寒冷的冬天，玻璃窗上会起“雾”或结“冰花”，下面关于此现象的说法正确的是（）A．玻璃窗上的“雾”是水蒸气凝华形成B．玻璃窗上的“冰花”是水蒸气升华形成C．“雾”出现在玻璃窗的外表面D．“冰花”结在玻璃窗的内表面9．【2016·衡阳卷】用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，下列说法正确的是（）A．甲液体的比热容大于乙液体的比热容B．加热相同的时间，甲液体升高的温度大于乙液体升高的温度C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量D．升高相同的温度，两液体吸收的热量相同10．【2016·西宁卷】小文同学采用如图2所示的甲、乙两种不同的方式将同一货物从地面匀速搬运到同一辆汽车上，其中说法正确的是A．甲种方法克服重力做功多B．乙种方法更省力C．两种方法机械效率相等D．两种情况下，货物机械能都增加11．【2016·西宁卷】小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小12.【2016·丹东卷】.如图，用滑轮组将600N的重物在10s内匀速提升了2m，动滑轮重为100N（不计绳重和摩擦），下列说法正确的是（）A．绳子自由端拉力的功率是70WB．滑轮组的机械效率是85.7%C．提升重物的过程中所做的额外功是400JD．提升的重物变成400N时，滑轮组的机械效率将变大13．【2016·贺州卷】如图所示的电路，电源电压保持不变，开关S由断开到闭合，则（）A．电压表的示数变大电流表的示数变小B．电压表的示数变小电流表的示数变大C．电压表和电流表示数都变大D．电压表和电流表示数都变小14．【2016·西宁卷】在水平桌面上有一个盛有水的容器，木块用细线系住没入水中（水未溢出），如图4甲所示。

中考物理第18章电功率(A卷夯实基础解析版)单元双测AB卷

2022-2023学年上学期第十八章单元检测卷A卷（人教版）九年级全一册物理·全解全析一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·河南·中牟县教育体育局教学研究室九年级期末）安装在小亮家中的电能表如图所示，下列说法正确的是（）A．小亮家已经消耗的电能为25086JB．此电能表转盘每小时最多能转过3600转C．此电能表的额定最大电流是20AD．此电能表可以在4节干电池串联做电源的电路中使用【答案】C【解析】A．电能表示数的单位是kW·h，图示电能表表示小亮家已经消耗的电能为2508.6kW·h，故A错误；B．3600r/(kW·h)表示此电路中用电器每消耗1kW·h电能，电能表的表盘转动3600转，故B错误；C．20A表示电能表在平时工作时，允许通过的最大电流为20A，即电能表的额定最大电流为20A，故C正确；D．4节干电池串联后总电压为1.5V×4=6V而电能表的工作电压为220V，所以此电能表不能在4节干电池串联做电源的电路中使用，故D错误。

故选C。

2．（2022·山东济南·三模）夏天到了，相比于空调，使用电风扇对身体更好些，也更节能环保。

如图所示，是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风。

则相较于2挡，下列关于3挡说法正确的是（）A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢【答案】B【解析】当由2档位调至3挡位时，能够吹出更强劲的风，表明由2档位调至3挡位后电流增大。

由于电压不变，电流增大，那就意味着相同时间内做功更多（描述做功多少时要有时间限定），同理相同时间内做功更快。

故ACD错误。

B正确。

故选B。

3．（2022·陕西汉中·九年级期末）如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移【答案】C【解析】AC.如图，小灯泡和滑动变阻器串联在电路中，M接E时，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻丝长度变长，电阻变大，电路中电流变小，灯泡的实际功率变小，灯泡变暗；滑动变阻器的滑片向左移动，滑动变阻器接入电路的电阻丝长度变短，电阻变小，电路中电流变大，灯泡的实际功率变大，灯泡变亮；故A错误，C正确；BD.当M连F接线柱时，滑动变阻器都接下面两个接线柱，滑动变阻器相当于定值电阻，移动滑片，不能改变电路中的电阻，不能改变电路中的电流，不能改变灯泡的实际功率，不能改变灯泡的亮度，故BD错误。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

班级姓名学号分数（时间：60分钟，满分：100分）一、选择题（每小题3分，共36分） 1．【2016·北京卷】图3所示的用电器中，利用电流热效应工作的是

【答案】C 【解析】

考点：电流的热效应 2．【2016·温州卷】某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（） A．额定功率 B．实际功率 C．额定电流 D．实际电流【答案】A 【解析】由生活经验可知，台灯铭牌所标的“9W”表示该台灯的额定功率，是台灯在额定电压下所能达到的功率，故应选A。【考点定位】额定功率 3．【2016·柳州卷】电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为（） A．导线的绝缘皮隔热 B．导线的电阻远小于电炉丝的电阻 C．导线散热比电炉丝快 D．通过导线的电流小于通过电炉丝的电流

计算器电视机电风扇 A B C D 图3 电暖气【答案】B 【解析】根据题意可知，电炉丝与导线串联，通过它们的电流I和通电时间t相等，因为Q=I2Rt，R电炉丝＞R导线，所以Q电炉丝＞Q导线，即电阻越大，相同时间内产生的热量越多；而与散热快慢、隔热效果无关；故应选B。【考点定位】电流的热效应 4．【2016·嘉兴卷】某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是

【答案】B 【解析】电流产生的热量Q=I2Rt，在探究电流通过导体产生的热量与电阻关系时，利用控制变量的方法，需保证通过电阻的电流相同，只有串联，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确。故选B。考点：控制变量法电流产生的热量与电阻关系 5.【2016·哈尔滨卷】关于家用电器的使用，下列说法不正确的是( ) A．使用电饭煲时，饭煮熟后可以自动进人保温模式 B．观看电视节目时，电视机不会产生电磁辐射 C．电吹风机吹热风时，电能转化为内能和机械能 D．收音机通过电磁波来接收信息

【答案】B 【解析】

【考点定位】电能的利用 6.【2016·包头卷】如图3所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（） A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大 B．电路的总功率最大值为10.8W C．小灯泡的电功率最小值为0.75W D．滑动变阻器允许调节的范围是24Ω—100Ω 【答案】C 【解析】

365.018maxminAVIUR ，因为灯泡电阻为123622WVPUR）（灯灯灯且保持不变，所以滑动变阻器

的最小值为241236minmin灯滑RRR；当滑动变阻器阻值达到最大100Ω时，滑动变阻器两端电压为VVURRRU151.16滑灯滑滑，超过了电压表的最大量程，所以滑动变阻器阻值不能增大到最大。滑动变阻器两端电压最大值为VU15max滑，此时灯泡两端的电压最小VVVU31518min灯，电路中的最小电流为AVRUI25.0123minmin灯灯，则灯泡消耗的最小功率为WWVIUP75.025.03minminmin灯。电路中的电流最小时，电路总电阻最大

7225.018minmaxAVIUR，所以滑动变阻器的最大值为601272maxmax灯滑RRR。所

以BD错误，C正确，故选C。【考点定位】欧姆定律的综合应用，电路的综合分析，电功率的计算

7．【2016·德阳卷】两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是（） A．乙两端的电压是2V B．甲消耗的电功率等于0.8W C．甲中的电流大于乙中的电流 D．甲乙两端的电压之比为2:1

【答案】B 【解析】

考点：欧姆定律电功率串联电流串联电压规律 8．【2016·呼和浩特卷】如图所示，小宇同学在“测量小灯泡电功率”的实验中，将电压表并在了滑动变阻器

两端，闭合开关，发现电路存在故障，并作如下分析，下列判断正确的是（）

A．若灯不亮，电压表有示数，电路故障可能是灯泡断路 B．若灯不亮，电流表有示数，电路故障可能是灯泡短路 C．若灯不亮，两表都有示数，电路故障可能是滑动变阻器短路 D．若灯不亮，电压表有示数，电路故障可能是滑动变阻器断路【答案】BD 【解析】若灯不亮，则电路故障可能为灯泡短路或电路某处断路；电压表有示数，说明电压表与电源两极连通，因此电路故障为灯泡短路，或变阻器断路，故A错误；电流表有示数，说明电路为通路，因此电路故障为灯泡短路，故B正确；电流表有示数，说明电路为通路，电压表有示数，说明电压表与电源两极连通，因此电路故障可能为灯泡短路，故C错误；电压表有示数，说明电压表与电源两极连通，因此电路故障为滑动变阻器断路，故D正确；故应选BD。【考点定位】测量小灯泡电功率；电路故障的判断 9．【2016·锦州卷】如图所示，电源电压为4.5V，电压表量程为0—3V，滑动变阻器上标有“20Ω 1A”字样，小灯泡标有“2.5V 1.25W”(灯丝电阻不变)，电流表量程为0—0.6A，要求两电表示数均不超过所选量程，灯泡两端电压不允许超过额定值，下列说法中正确的是 ( )

A.小灯泡灯丝电阻为5Ω B.该电路的最大功率是2.25W C.该电路中电压表最大示数是3V D.滑动变阻器允许接入电路的最小阻值为4Ω 【答案】ABD 【解析】

考点：电功率计算式与欧姆定律综合应用；串联电路规律应用；电路安全；电压表及电流表的使用；电路极限参数计算。 10．【2016·齐齐哈尔卷】如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片

P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，下列说法中正确的是（）

A．电源电压为12V B．滑动变阻器的最大阻值为9Ω C．该电路总功率变化范围为12W～24W D．小灯泡的额定功率为12W 【答案】ABC 【解析】

考点：欧姆定律的应用；电功率的计算 11．【2016·丹东卷】.如图，电源电压为6V不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”，

滑动变阻器为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（灯丝电阻不变）．为了保证电路中各元件安全，下列说法正确的是（）

A．滑动变阻器阻值的变化范围为0～20Ω B．电流表示数的变化范围为0.2A～0.3A C．电路消耗总功率的变化范围为1.2W～1.8W D．电灯消耗功率的变化范围为0.4W～0.9W 【答案】BCD 【解析】

【考点定位】欧姆定律；电功率 12．【2016·巴中卷】如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b向a端

移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响），下列说法正确的是（）

A．电流表示数变小 B．小灯泡的实际功率变小 C．电压表V2的示数与电流表A的示数的比值变大 D．电压表V1与电压表V2示数之和保持不变【答案】ABCD 【解析】由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，滑片移动时，电压表V1与电压表V2的示数之和保持不变，故D正确；滑动变阻器的滑片P由b向a端移动过程中，接入电路中的电阻变大，电路中的总电阻变大，由UIR可知，电路中的电流变小，即电流表A的示数变小，故A正确；由P=I2R可知，灯泡的实际功率变小，故B正确；由URI 可知，电压表V2的示数与电流表A的示数的比值等于滑动变阻器接入电路中的电阻，

所以，电压表V2的示数与电流表A的示数的比值变大，故C正确。故选ABCD。考点：电路的动态分析欧姆定律的应用电功率的计算

二、填空题（每空2分，共30分） 13.【2016·哈尔滨卷】电能表是用来测的仪表．如图所示是小军家月初和月末电能表的示数，则他家本月用电 kW•h。

. （第43题图）

【答案】电功 197.6 【解析】电能表是用来测量电能或电功的仪表。已知小军家月初和月末电能表的示数，则他家本月用电W=1160.2kWh-962.6kWh=197.6kWh。【考点定位】电能表 14．【2016·丹东卷】灯泡L1、L2分别标有“6V6W”和“6V3W”字样，将两灯串联接入电路，若其中一

个灯泡正常发光，电源电压为 V，灯泡更亮一些（选填“L1”或“L2”）．【答案】9；L2 【解析】

【考点定位】电功率 15．【2016·丹东卷】.电子式电能表表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上

工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为 kW•h，它的电功率是 W．【答案】0.1，300 【解析】

【考点定位】电能表；电功 16．【2016·莆田卷】如图所示小夜灯，它与其它家用电器是联的，正常工作10小时，消耗

电能 kW•h．

【答案】并；0.01 【解析】家庭电路中各用电器是并联连接，因此小夜灯与其它家用电器是并联连接的。小夜灯的功率P=1W=1×10﹣3kW，由=WPt得，消耗电能W=Pt=1×10﹣3kW×10h=0.01kW•h。

考点：电功率计算 17．【2016·衡阳卷】某型号电饭锅有高温档和低温档两个档位，其原理如图所示，若已知电阻R0=44Ω，

R=2156Ω，则当开关置于（选填“1”或“2”）位置时为高温档，当电饭锅以高温档正常工作10min消

耗的电能为 J．

【答案】2；6.6×105 【解析】由图示可知，当开关置于位置1时，两电阻串联；开关置于位置2时，R被短路，电路为R0的基本电路；由P=U2/R可知，当开关置于位置2时，电路功率较大，电饭锅处于高温档，功率为：P=U2/R0=（220V）2/44Ω=1100W；电饭锅以高温档正常工作10min消耗的电能为：W=Pt=1100W×10×60s=6.6×105J。
