TDOA基本原理及应用解析
《基于TDOA的无人机无线定位算法研究》
《基于TDOA的无人机无线定位算法研究》篇一一、引言随着科技的进步和应用的不断扩展，无人机的使用在多个领域日益增长。
由于其在环境探测、航拍摄影、搜索和救援等任务中的优势，无人机的定位技术变得尤为重要。
无线定位技术作为无人机导航的核心技术之一，其精确性和效率直接影响到无人机的性能。
在众多无线定位算法中，基于到达时间差（TDOA）的定位算法因其高精度和良好的抗干扰性而备受关注。
本文将重点研究基于TDOA的无人机无线定位算法。
二、TDOA无线定位算法概述TDOA（Time Difference of Arrival）即到达时间差，是指同一信号由不同路径到达接收端的时间差。
基于TDOA的无线定位算法通过测量信号在不同路径上的到达时间差，结合信号传播速度，计算出信号源的位置。
该算法广泛应用于无线通信、雷达、声纳等领域。
三、基于TDOA的无人机无线定位算法研究1. 算法原理基于TDOA的无人机无线定位算法主要利用多个接收器接收来自同一信号源的信号，通过测量不同接收器接收到信号的时间差，结合信号传播速度，计算出信号源的位置。
该算法需要至少三个接收器，且接收器之间需要有良好的通信和同步机制。
2. 算法实现（1）信号接收与时间差测量：无人机搭载的接收器接收到来自信号源的信号后，通过内部计时器测量信号到达的时间。
同时，各个接收器之间通过通信网络共享时间信息。
（2）数据传输与处理：接收器将测量得到的时间差数据传输至无人机上的处理单元。
处理单元利用TDOA算法计算出信号源的位置。
（3）位置计算：处理单元根据测量的时间差和已知的信号传播速度，利用几何方法（如双曲线交点法）计算出信号源的位置。
3. 算法优化为提高基于TDOA的无人机无线定位算法的精度和效率，可以采取以下优化措施：（1）提高接收器的时钟精度和同步性能，减小时间测量误差；（2）采用多路径识别和滤波技术，降低环境干扰对定位精度的影响；（3）优化数据处理算法，提高计算速度和准确性；（4）结合其他定位技术，如惯性导航、视觉定位等，提高无人机在复杂环境下的定位性能。

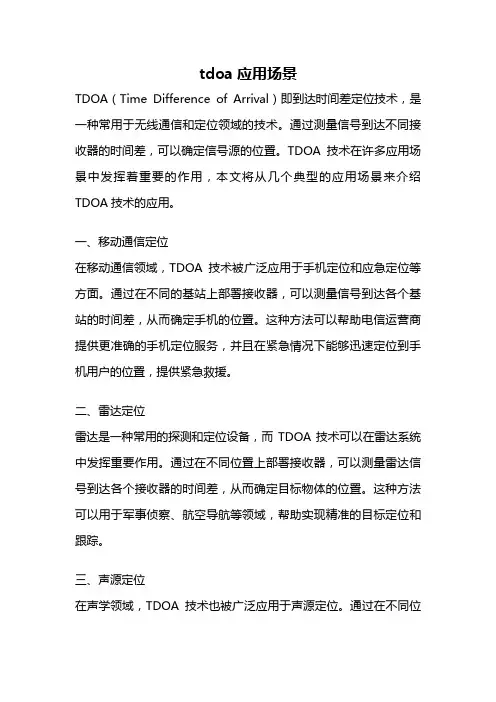

tdoa应用场景
tdoa应用场景TDOA（Time Difference of Arrival）即到达时间差定位技术，是一种常用于无线通信和定位领域的技术。
通过测量信号到达不同接收器的时间差，可以确定信号源的位置。
TDOA技术在许多应用场景中发挥着重要的作用，本文将从几个典型的应用场景来介绍TDOA技术的应用。
一、移动通信定位在移动通信领域，TDOA技术被广泛应用于手机定位和应急定位等方面。
通过在不同的基站上部署接收器，可以测量信号到达各个基站的时间差，从而确定手机的位置。
这种方法可以帮助电信运营商提供更准确的手机定位服务，并且在紧急情况下能够迅速定位到手机用户的位置，提供紧急救援。
二、雷达定位雷达是一种常用的探测和定位设备，而TDOA技术可以在雷达系统中发挥重要作用。
通过在不同位置上部署接收器，可以测量雷达信号到达各个接收器的时间差，从而确定目标物体的位置。
这种方法可以用于军事侦察、航空导航等领域，帮助实现精准的目标定位和跟踪。
三、声源定位在声学领域，TDOA技术也被广泛应用于声源定位。
通过在不同位置上部署麦克风阵列，可以测量声波到达各个麦克风的时间差，从而确定声源的位置。
这种方法可以用于声学定位、音频信号处理等领域，帮助实现准确的声源定位和分离。
四、无人驾驶在无人驾驶领域，TDOA技术可以用于车辆定位和避障。
通过在车辆上部署多个接收器，可以测量信号到达各个接收器的时间差，从而确定车辆的位置。
这种方法可以帮助无人驾驶系统实时地感知周围环境，做出相应的决策和操作，实现安全的自动驾驶。
五、地震监测在地震监测领域，TDOA技术可以用于确定地震的震源位置。
通过在地震监测站点上部署接收器，可以测量地震波到达各个接收器的时间差，从而确定地震的震源位置。
这种方法可以帮助科学家研究地震活动规律，预测地震趋势，为地震灾害防控提供参考依据。
六、音频定位在音频处理领域，TDOA技术可以用于音频定位和声源分离。
通过在不同位置上部署麦克风或扬声器，可以测量声音到达各个位置的时间差，从而确定声源的位置。
TDOA的高级应用
Monitoring ForumTDOA 的高级应用文丨成都瀚德科技有眼公司李伟王鹏孙露于波摘要：本文从TDOA 甚本原理入手，介绍了使用基于TDOA 技术的多站协同进行宽带小信号发现、站间协同触 发定位以及同频信号分离定位的堪本原邱和方法，并通过典堺应用案例分析，给出了信号探测发现、短时和突发信号 的捕获、同频信号分离定位的测试结果。
希望为无线电频谱监测管理工作提供一些新的可行方案。
关键词：T D O A 信号检测协同触发同频倍号分离概述T D O A 是一种应用范围广、定位精度高的成熟无源定位方法，广泛应用于无线电信号定位、通信设备蜂窝定 位、全球卫星定位系统等。
当今无线电信号带宽较宽，功 率谱密度较低，旦大量应用跳频扩谱、直接扩谱和猝发等 技术，信号发现较为困难。
同时，同频干扰和复杂频率发 射也为信号捕获和定位制造了困难。
随着T D O A 技术的不断发展，创新性使用T D O A 系 统可以对宽带小信号进行探测发现，对瞬发信号进行捕获 定位，对同频信号进行分离定位。
T D O A 技术的站间协 同功能为无线电监管工作提供了新的思路和技术手段。
2传统的TDOAT D O A 是一种利用时间差进行定位的技术，具有定位精度高、速度快、隐蔽性好、实用性强等特点，信号带宽越宽则定位精度越高，尤其适用于宽带低功率信号和脉冲信号。
此外，T D O A 还具有升级扩展方便、设备成本低、 环境兼容性强的特点，适用于高密度布站。
2.1 TDOA 基本原理T D O A 无源定位是通过测量无线电信号到达不同监测站的时间差，对信号源进行定位的技术。
主持人简介：周晓松，硕士，高级工程师：毕业于东南大学无线电工程系 微波与电磁场专业。
1991年至丨997年，在中国工程物理研究院电子工程研究所 担任研发组长；1997年至2014年，任成都泰格微波技术有限公 司副总经理；2014年至今，任成都翰德科技有限公司总经理。
在 从事无线电与微波制造行业的20年间，周晓松先后在绵阳九院、 泰格微波参与过北斗等国家重点项目，主持了公司多项重大项目 的研究开发工作，在无线电通信、无线电监测技术与管理领域积 累了丰富的经验。
tdoa三维定位中泰勒算法代码
tdoa三维定位中泰勒算法代码引言在无线通信和定位领域，tdoa（Time Difference of Arrival）三维定位技术被广泛应用。
该技术通过测量信号到达不同接收器的时间差来确定发送信号源的位置。
其中，泰勒算法是一种经典的tdoa三维定位算法，可以通过精确的数学计算来实现高精度的定位结果。
原理介绍时间差测量在tdoa三维定位中，首先需要测量不同接收器接收到信号的时间差。
这可以通过一种双步骤方法来实现。
首先，在接收到信号后，立即记录接收时间，并将其与发送信号的时间戳进行比较，从而获得到达时间差。
然后，通过测量接收到信号的到达时间差来计算距离差。
基于泰勒级数展开的定位算法泰勒算法利用了泰勒级数展开的原理来估计发送信号源的位置。
该算法基于以下假设： - 发送信号源位于三维坐标系的某个位置，用（x,y,z）表示。
- 接收到信号的时间差能够准确测量。
根据这些假设，泰勒算法基于以下原理进行定位计算： 1. 将未知发送源位置进行泰勒展开，展开到一阶近似。
2. 利用接收器测量到的时间差将泰勒展开式中的高阶项消除，只保留一阶项。
3. 在一阶近似的基础上，求解方程组来计算发送源的位置。
泰勒算法代码实现以下是使用Python编写的泰勒算法代码示例：import numpy as npdef taylor_algorithm(time_diffs, receiver_positions):# 初始化发送信号源位置的初始估计estimated_position = np.array([0, 0, 0])# 最大迭代次数和收敛阈值max_iterations = 10convergence_threshold = 0.001for i in range(max_iterations):# 计算当前估计位置的梯度gradients = []for j in range(len(time_diffs)):gradient = (estimated_position - receiver_positions[j]) / time_dif fs[j]gradients.append(gradient)# 计算梯度平均值mean_gradient = np.mean(gradients, axis=0)# 更新位置估计new_position = estimated_position - mean_gradient# 判断是否满足收敛条件if np.linalg.norm(new_position - estimated_position) < convergence_thr eshold:breakestimated_position = new_positionreturn estimated_position# 示例输入数据time_diffs = [1.2, 2.0, 3.5]receiver_positions = [np.array([1, 2, 3]), np.array([4, 5, 6]), np.array([7, 8, 9])]# 调用泰勒算法函数进行定位estimated_position = taylor_algorithm(time_diffs, receiver_positions)print("Estimated position:", estimated_position)性能分析与优化泰勒算法在tdoa三维定位中具有一定的计算复杂度。

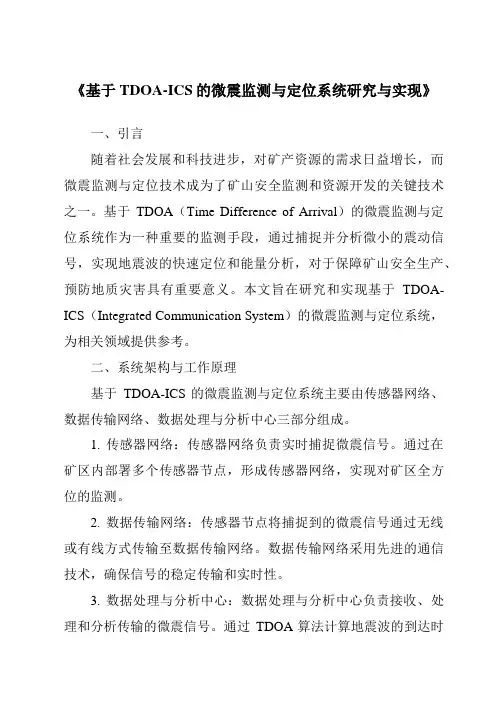

《基于TDOA-ICS的微震监测与定位系统研究与实现》
《基于TDOA-ICS的微震监测与定位系统研究与实现》一、引言随着社会发展和科技进步，对矿产资源的需求日益增长，而微震监测与定位技术成为了矿山安全监测和资源开发的关键技术之一。
基于TDOA（Time Difference of Arrival）的微震监测与定位系统作为一种重要的监测手段，通过捕捉并分析微小的震动信号，实现地震波的快速定位和能量分析，对于保障矿山安全生产、预防地质灾害具有重要意义。
本文旨在研究和实现基于TDOA-ICS（Integrated Communication System）的微震监测与定位系统，为相关领域提供参考。
二、系统架构与工作原理基于TDOA-ICS的微震监测与定位系统主要由传感器网络、数据传输网络、数据处理与分析中心三部分组成。
1. 传感器网络：传感器网络负责实时捕捉微震信号。
通过在矿区内部署多个传感器节点，形成传感器网络，实现对矿区全方位的监测。
2. 数据传输网络：传感器节点将捕捉到的微震信号通过无线或有线方式传输至数据传输网络。
数据传输网络采用先进的通信技术，确保信号的稳定传输和实时性。
3. 数据处理与分析中心：数据处理与分析中心负责接收、处理和分析传输的微震信号。
通过TDOA算法计算地震波的到达时间差，进而确定震源的位置。
同时，结合ICS（Integrated Communication System）技术，实现多源数据的融合和协同处理。
三、TDOA算法研究与优化TDOA算法是微震监测与定位系统的核心算法之一。
本文针对TDOA算法进行研究与优化，提高系统的定位精度和稳定性。
1. TDOA算法原理：TDOA算法通过比较地震波在不同传感器节点间的到达时间差，计算震源的位置。
算法的核心在于准确测量时间差，并采用合适的定位算法进行计算。
2. 算法优化：针对TDOA算法的不足，本文提出了一种基于多源数据融合的优化方法。
通过引入ICS技术，将多种传感器数据进行融合和协同处理，提高定位精度和稳定性。
tdoa定位原理uwb
tdoa定位原理uwbTDOA (Time Difference of Arrival) positioning principle is a method used to locate a target by measuring the time difference betweenthe arrival of a signal at different receivers. TDOA定位原理是一种通过测量信号到达不同接收机的时间差来定位目标的方法。
It is commonly used in Ultra-Wideband (UWB) positioning systems for its ability to provide accurate and reliable location information. TDOA定位原理通常用于超宽带（UWB）定位系统中，因为它能够提供准确可靠的位置信息。
The principle relies on the fact that the signal travels at a known speed, and by measuring the time it takes for the signal to reach each receiver, the location of the target can be determined. 这一原理依赖于信号以已知速度传播的事实，通过测量信号到达每个接收机所需的时间，可以确定目标的位置。
One of the key components in TDOA localization is the use of multiple receivers that are synchronized in time. TDOA定位中的一个关键组成部分是使用多个在时间上同步的接收机。
These receivers are spread across a certain area and are able to accurately measure the time of arrival of a signal from a transmitter. 这些接收机分布在一个特定的区域内，能够准确地测量来自发射机的信号到达时间。
TDOA基站定位算法详细介绍
TDOA基站定位算法详细介绍TDOA（Time Difference of Arrival）基站定位算法是一种利用信号到达时间差来确定目标位置的定位算法。
通过多个接收基站同时接收目标信号，并测量信号到达每个基站的时间差，通过差值计算可以估计目标位置。
下面将详细介绍TDOA基站定位算法的工作原理和算法流程。
TDOA基站定位算法的工作原理是基于时间差测量的。
首先，我们需要确定一个参考点作为参考基站，其他基站的位置相对于参考基站的位置进行测量。
当目标信号到达各个基站时，基站会将到达时间戳发送给一个中央处理单元（Central Processing Unit，CPU）。
CPU根据接收到的时间戳来计算信号的到达时间差，然后通过这个时间差来推测目标的位置。
TDOA基站定位算法的核心思想是通过多个基站之间的信号到达时间差来确定目标位置。
根据波速的常数，我们可以将时间差转化为距离差。
通过计算目标信号到达每个基站的时间差，我们可以得出一组距离差。
根据这些距离差，我们可以构建一个多边形，其中目标位置位于这个多边形的交叉点。
1.确定参考基站和其他测量基站：在定位系统中选择一个基站作为参考基站，其他的基站相对于参考基站进行测量。
2.接收到目标信号：多个基站同时接收到目标信号。
3.计算时间差：各个基站将接收到目标信号的时间戳发送给CPU，CPU通过计算相对于参考基站的时间差来估计目标位置。
4.转换为距离差：根据波速的常数，将时间差转换为距离差。
5.构建多边形：根据距离差，将目标位置可能在的区域构建为一个多边形。
6.确定目标位置：通过求解多边形的交叉点，确定目标的最可能位置。
TDOA基站定位算法的优点是定位精度较高。
由于使用多个基站同时接收信号并计算时间差，相对于单个基站定位算法，TDOA算法能够提供更好的定位精度。
此外，TDOA算法不需要测量信号的功率信息，因此对于弱信号和噪声信号的处理也较为灵活。
然而，TDOA基站定位算法也存在一些限制。
DOA和TDOA知识讲解
14
定位精度和灵敏度
DOA
TDOA
距离
L
J
测向
J
L
灵敏度
L
J
信号带宽
J
L
干扰
L
L
多径
L
L
DOA的精度不依赖于信号，而TDOA因为使用相干监测而更加灵敏
15
六、无线电监测应用
一个测向站与一个监测站组网即可完 成定位任务。
测向站
干扰源位置
监测站
16
未来应用
在行政区域内大面积布站增加监测覆盖面积的 基础上，仅需增加：
定位精度高
基线长度不受限制，使用长基线避免天线间互耦影响，使定位精 度提高；不存在相位模糊问题
信号带宽越宽，时间测量精度越高。尤其适用于宽带低功率谱信 号。
10
实验结果
对于带宽大于10KHz的无线电信号，时间测量误差 为100ns。（距离误差为30m）
11
五、DOA与TDOA的比 较
• 所需监测站数量 • 监测站配置的复杂度 • 定位精度和灵敏度 • 结论
12
所需监测站数量
DOA
TDOA
测向
1
不能测向
J
L
定位
2
3
J
J
由此可知 需要 两个监测站就能完成此项任务。
13
监测站配置的复杂度
GPS同步 测向天线 接收机 精度 高速数据传输 安装
DOA
TDOA
J
L
L
J
L
J
L
J
J
L
L
J
TDOA基站的复杂度低于DOA基站
同步设备、数字信号处理设备 就可以实现对无线电发射源的TDOA定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
四、TDOA定位优点
系统简单 节省投资
天线为监测天线 没有复杂的测向天线阵
升级扩展方便 监测系统仅需增加同步设备和数字信号处理设备 环境兼容性好 对周围环境的要求宽松，具有一定得抗多径能力
定位精度高
17
未来应用
在行政区域内大面积布站增加监测覆盖面
积的基础上，仅需增加：
同步设备、数字信号处理设备
就可以实现对无线电发射源的TDOA定位。
18
微波、雷达干扰源定位
对宽带无线电信号精度更高
脉冲信号更有效
19
20
TDOA基本原理及应用
1
目录
一、 二、 三、 四、 五、 六、 TDOA概念 TDOA定位基本原理 TDOA关键技术 TDOA定位优点 DOA与TDOA的比较 无线电监测应用
2
一、TDOA概念
Time Difference Of Arrival-- TDOA
到达时间差
tA
监测站A
tB 发射机 监测站B
基线长度不受限制，使用长基线避免天线间互耦影响，使定位精 度提高；不存在相位模糊问题
信号带宽越宽，时间测量精度越高。尤其适用于宽带低功率谱信 号。
Hale Waihona Puke 11实验结果对于带宽大于10KHz的无线电信号，时间测量误差 为100ns。（距离误差为30m）
12
五、DOA与TDOA的比较
所需监测站数量 监测站配置的复杂度 定位精度和灵敏度 结论
收机的噪声n1、n2，则：
τ 为信号到达两个天线时间差，A为两个信号的幅度比。
9
计算这两个信号的相关函数,得到：
Rx12 (t) A Rss (t ) A Rsn1 (t ) Rsn2 (t) R n1n2 (t)
＝0
假定信号与噪声之间互不相关 因此得到：
监测站高精度同步
实现方式： GPS、有线或无线方式
误 差 量 级
时差误差 距离误差
1ns 1 s
0.3m 300m
TDOA获取
方法：相关函数法 、广义相关法、相位谱法、 高阶累计量法等。
8
相关函数法
基本原理：
通过计算两个监测站同时接收到的信号的相关函数， 来得到信号到达两个天线时间差。 假定：同一时刻，天线1接收到的信号为x1 天线2接收到的信号为x2，考虑到接
13
所需监测站数量
DOA 测向 1 TDOA 不能测向
J
定位 2
L
3
J
J
由此可知 : TDOA至少需要3个监测站才能提供定位服务；而DOA只需要 两个监测站就能完成此项任务。
14
监测站配置的复杂度
DOA
GPS同步
TDOA
测向天线
接收机
精度
高速数据传输 安装
J L L L J L
L J J J L J
3
距离差=时间差×电磁波速度
T A B
TA-TB=CONSTANT
4
R N 主站A 从站C T M S
从站B
5
二、TDOA定位基本原理
基本原理: 通过测量无线电信号到达不同监测地点 的天线单元时间差，来对发射无线电信号的 发射源进行定位。 注意：TDOA定位不是TDOA测向
6
TDOA定位流程
15
TDOA基站的复杂度低于DOA基站
定位精度和灵敏度
DOA
距离
测向
TDOA
灵敏度
信号带宽 干扰 多径
L J L J L L
J L J L L L
16
DOA的精度不依赖于信号，而TDOA因为使用相干监测而更加灵敏
六、无线电监测应用
一个测向站与一个监测站组网即可完 成定位任务。
干扰源位置
测向站
监测站
从监测站将同一时间测量同一信号得到的数据发送 至主监测站 主监测站分别计算出无线电信号到达两个监测站天 线的时间差（利用相关算法） 根据两站之间时间差转换为距离差，可以得到一条 双曲线； 通过三个或多个无线电监测站测得的时间差可以得 到两条或多条双曲线相交来实现对发射源的定位
7
三、TDOA关键技术
