基于太阳能的教室灯光节能系统设计
基于太阳能的教室灯光节能系统设计
作者：于中奇刘沛高睿哲马顺张巧杰
来源：《新校园·中旬刊》2013年第10期
我国电力负荷形势严峻。
2012年，全国最大电力缺口为5000万千瓦左右，2013年电力缺口在7000万千瓦左右。
电力缺口导致很多乡镇或乡村面临着电力供应不足、生活基本需求得不到保障的问题。
然而，在很多单位，用电浪费的现象尤为严重。
在我们学校，一个空无一人的教室灯光全亮的情况也时有发生。
针对该类电力资源的浪费，本论文设计了基于太阳能的教室灯光节能控制系统。
该控制系统可以根据教室里的人员多少及人员分布、自然光强、时间等因素，设计了用太阳能供电，集光强检测、超声波测距、红外传感检测、时间控制等多功能于一体的分区，功率可调的教室灯光节电控制系统。
一、系统硬件设计
教室灯光节能系统设计的示意图如图1所示。
下面对各个模块加以介绍。
太阳能电源模块供给6V电压给系统供电；红外感应模块利用菲尼尔透镜感应是否有人存在；超声波测距模块主要用于当教室有人时，先对教室进行合理分区，通过测量的距离判断人在教室哪个区域，进而分区控制灯光，做到人在灯开，人走灯灭；时间模块可定时关闭教室灯光；功率调节模块可根据光强调节灯光的开启数量达到二次节电的目的；人工介入模块可以在特殊需要的时候脱离系统控制，人为控制教室灯光。
本系统可进一步扩展，控制对象不仅是教室的灯光，还可以是教室里的风扇、音箱、计算机等负载。
■
图1
1.太阳能供电模块
本系统使用5V1.3W的太阳能光伏板作为电源。
由于本系统是以发光二极管作为灯光演示，所以电源选用电压较小的光伏板。
2.红外感应模块
红外感应模块主要判断教室内是否有人。
利用菲涅尔透镜的特性红外模块对人体发出的波进行定向捕捉。
从而判断教室内是否有人。
原理图如图2所示。
PIR热释电红外传感器的输出信号幅度小1mV，频率约0.1～0.8Hz，检测距离短，在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。
集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。
PIR传感器检测到人体移动引起的红外热
能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。
采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。
同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号关断可控硅，做到自动关闭。
■
图2
3.超声波测距模块
根据教室大小，安装2个或4个超声波传感器。
超声波模块由两个部分组成，一个发射端，一个接收端。
首先将超声波传感器测量到的人与教室墙体的距离反馈到单片机，与设定的标准距离进行比较，判断人处于教室哪个分区，控制该区域的灯打开，其他区域灯光关闭。
单片机采用系统12MHz高精度的晶振，获得较稳定的时钟频率。
用P2.7口输出40kHz的方波信号，P3.5口监测超声波的返回信号。
单片机接收到反回波后，向P3.5输出一个低电平脉冲。
超声波一经发出，单片机立即启动计时器T0，P3.5接收到回波时，由高电平变马上变为低电平后，随机计时器停止计时。
此时单片机对距离进行计算。
继电器的输出端与非门相连接。
当检测的距离低于预设值距离小于预设值区域的灯（二极管代替）打开。
反之，则大于预设距离的灯打开。
电路原理图如图3所示。
■
图3
4.人工介入模块
为了满足对教室内的特殊要求，我们可以通过人工介入模块将灯和节能系统脱离，从而切换到平常的模式进行控制。
当人工开关打开时，教室灯光处于节能状态。
当人工开关闭合时，通过非门的控制，达到接环模式的目的。
5.时间控制模块
为了达到教室灯光自动关闭的目的，本小组设计了灯光定时开关系统，即时间模块。
DS1302的RST端、SCLK端、/O分别与单片机的P2.0端，P2.1端和P2.2端相连。
单片机与DS1302在数据交换时，要先将RST变为高电位。
在RST保为高电位的同时，SCLK时钟由低电位跳变到高电位的上升沿的同时，数据写入时间芯片DS1302中。
当定时系统启动时，STC89C52单片机从时钟芯片DS1302获取时间，当系统时间与启动时间相同时，单片机制继电器闭合，系统时间与继电器关闭时间相同时断开。
部分原理图如图4所示：
■
图4
二、部分软件设计
首先主程序对系统环境进行初始化，然后设定时器0为计数，同时设定时器1为定时，设置位总中断允许位EA，当运行主程序后，进行定时测距，当测距标志位为ec=1时，测量一次，在程序设计过程中，超声波测距频度是4～5次/秒。
在测距间隔中，整个程序进行循环显示测量结果的程序。
在调用超声波测距子程序后，先使单片机产生4个频率为38.46kHz超声波脉冲，加载的超声波发送到头上。
当超声波头发送完超声波后，就启动内部计时器T0计时，为避免超声波从发射头直接传送到接收头引起的直射波触发问题，应对单片机延时约
1.5～2ms（也就是超声波测距仪有最小可测距离的原因，称为盲区值），运行单片机P3.5脚的电平判断程序。
在检测到P3.5脚的电平由高电平转为低电平时，停止T0计时。
因为单片机采用的是12MHz的晶振，计时器每计一个数就为1μs，然后超声波测距子程序检测到接收成功的标志位后，对计数器T0的数（超声波来回所用时间）进行计算，就可以得到被测物体与测距仪之间的距离。
设声速为340m/s，，T0是计数器T0的计算值。
测出结果将通过十进制BCD码方式送至LED显示为0.5s，然后发超声波脉冲重复测量过程。
当有人进入红外模块时进行判断，将信号反馈到单片机进行处理，输出信号送至超声波测距模块。
当超声波测距模块接收到反馈信号后再将信号反馈到单片机，对测定距离与之进行比较，来控制某一区域灯的开关。
超声波测距软件流程图如图5所示。
根据教室大小，安装2个或4个超声波传感器。
超声波模块由两个部分组成，一个发射端，一个接收端。
首先将超声波传感器测量到的人与教室墙体的距离反馈到单片机，与设定的标准距离进行比较，判断人处于教室哪个分区，控制该区域的灯打开，其他区域灯光关闭。
如图6所示，在教室前后均有平行的两个超声波测距模块将教室分成A区和B区两个区域。
以前半部分的超声波模块为例，现设定中间虚线到超声波模块的距离为L1。
如果超声波模块测得距人的距离为小于L1的值则A区或B区的上半部灯光打开。
如果测得距人的距离大于L1则A区或者B区的下半部灯光打开。
教室后面的超声波模块亦如是。
如果教室各个区域都有人，则教室灯光全部打开。
■ ■
图5 图6
三、节能预期
根据2个月的调查显示，我校平均每天每间教室无人开灯小时数为2小时；仅有3人或以下人数教室开灯小时数为5小时。
如果使用本小组设计的系统，可以为学校节省约40%的教室灯光照明电量。
节能减排要从我们的身边做起。
如果我们能自觉地关闭多余的灯，就为国家节能事业做出了自己的一份贡献。
我们的节能作品只起到辅助节能的作用，节电环保的根本在于我们的思想和行动。
最后，我们衷心希望此设计能在起到节电作用的同时，也能让节电节能的理念像教室的灯光一样常伴大家。
参考文献：
[1]王东峰，等.单片机C语言应用100例[M].北京：电子工业出版社，2009.
[2]钟富昭，等.8051单片机典型模块设计与应用[M].北京：人民邮电出版社，2007.
[3]李平，等.单片机入门与开发[M].北京：机械工业出版社，2008.
[4]谭浩强.C程序设计[M].北京：清华大学出版社，2005.
[5]刘振安，主编.C语言程序设计[M].北京：机械工业出版社，2007.。
《太阳能小台灯作业设计方案-2023-2024学年科学青岛版五四制》
《太阳能小台灯》作业设计方案一、设计目标：本作业设计旨在帮助学生了解太阳能的利用原理，并通过实际操作制作太阳能小台灯，从而培养学生的动手能力和创造力，同时增强他们对环保认识的认识。
二、设计内容：1. 理论进修：学生将通过教室进修和自主钻研，了解太阳能的来源、利用原理以及在生活中的应用。
2. 实践操作：学生将根据提供的材料和指导书，动手制作太阳能小台灯，并体验太阳能的实际效果。
3. 创意设计：学生将在制作过程中，可以根据自己的想法进行创意设计，增加作品的个性化和趣味性。
三、设计步骤：1. 准备材料：太阳能电池板、LED灯、导线、电池盒、开关、支架、胶水等。
2. 组装太阳能电池板：将太阳能电池板固定在支架上，并毗连导线。
3. 毗连LED灯：将LED灯毗连到电池盒上，并通过导线毗连到太阳能电池板。
4. 安装开关：将开关安装在电池盒上，用于控制灯的开关。
5. 装配台灯：将LED灯固定在支架上，完成太阳能小台灯的制作。
四、评判标准：1. 制作过程是否按照步骤进行，操作是否规范。
2. 太阳能小台灯的外观设计是否具有创意和美感。
3. 太阳能小台灯的实际效果如何，是否能正常发光。
4. 学生是否能够对太阳能的利用原理进行简单诠释。
五、教学方法：1. 理论进修：教师讲解太阳能的相关知识，引导学生自主进修。
2. 实践操作：教师指导学生进行实验操作，解决实际问题。
3. 创意设计：鼓励学生在制作过程中发挥想象力，设计奇特的作品。
六、教学过程：1. 导入：介绍太阳能的观点和应用，激发学生的兴趣。
2. 理论进修：讲解太阳能的利用原理和实际应用，引导学生思考。
3. 实践操作：指导学生进行太阳能小台灯的制作，解决实际问题。
4. 创意设计：鼓励学生进行作品设计，展示个性和创造力。
5. 总结：学生展示自己的作品，分享制作心得，进行评判和总结。
七、拓展延伸：1. 鼓励学生进行太阳能小台灯的改进设计，提高光效和节能性能。
2. 组织学生参与太阳能科普活动，增强环保认识和科技素养。

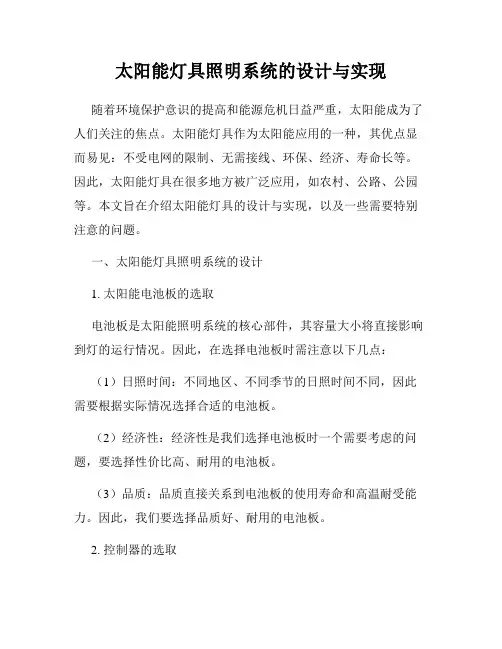

太阳能灯具照明系统的设计与实现
太阳能灯具照明系统的设计与实现随着环境保护意识的提高和能源危机日益严重，太阳能成为了人们关注的焦点。
太阳能灯具作为太阳能应用的一种，其优点显而易见：不受电网的限制、无需接线、环保、经济、寿命长等。
因此，太阳能灯具在很多地方被广泛应用，如农村、公路、公园等。
本文旨在介绍太阳能灯具的设计与实现，以及一些需要特别注意的问题。
一、太阳能灯具照明系统的设计1. 太阳能电池板的选取电池板是太阳能照明系统的核心部件，其容量大小将直接影响到灯的运行情况。
因此，在选择电池板时需注意以下几点：（1）日照时间：不同地区、不同季节的日照时间不同，因此需要根据实际情况选择合适的电池板。
（2）经济性：经济性是我们选择电池板时一个需要考虑的问题，要选择性价比高、耐用的电池板。
（3）品质：品质直接关系到电池板的使用寿命和高温耐受能力。
因此，我们要选择品质好、耐用的电池板。
2. 控制器的选取控制器是太阳能照明系统的另一核心部件，是控制太阳能灯具的开关、电压等的。
在选择控制器时需注意以下几点：（1）适用范围：不同的控制器适用不同的环境和使用场合，因此需要选择合适的控制器。
（2）智能控制：智能控制将会让我们的太阳能灯具更加高效，因此要考虑是否要选择智能控制器。
（3）品质：品质也是我们选择控制器时需要考虑的一个问题，选择品质好、耐用的控制器。
3. 灯的选取灯是太阳能照明系统中不可缺少的部件，是照明的核心。
在选择灯时需注意以下几点：（1）亮度：灯的亮度会直接影响到照明效果，因此我们要选择亮度适中的灯。
（2）色温：色温是指灯的颜色，不同的色温适用于不同的场合，因此要选择合适的色温。
（3）灯体的材料：灯体的材料将会影响到灯的寿命和美观，因此要选择耐用、美观的灯体。
二、太阳能灯具照明系统的实现1. 安装电池板和灯体首先需要安装电池板和灯体，将电池板放置在阳光充足的地方，使用专用工具将电池板固定在杆子上。
然后将灯体固定在电池板下方。
2. 安装控制器将控制器安装在离灯体20cm左右的地方，使用专用工具将其固定在杆子上。
高校教室照明节能自动控制系统设计
高校教室照明节能自动控制系统设计背景介绍随着科技的发展和环境保护的要求，节能减排成为了一个全球性的问题，照明系统也是其中不可忽视的一部分。
为了实现高效、节能的照明系统，自动控制也成为了一个重要的方向。
在此背景下，设计一套高校教室照明节能自动控制系统具有实际意义和应用价值。
设计方案功能需求本设计的系统主要是为了实现高校教室照明节能自动控制，因此系统的主要功能需求如下：1.实现教室照明的自动控制，通过感应器等技术监测人员活动情况，根据环境光照强度、时间等条件自动控制照明系统开关。
2.实现电路断电、线路短路、漏电保护等功能，确保系统的稳定性和安全性。
3.实现手动控制照明开关的功能，确保系统在人类干预下的灵活性。
系统组成本设计的系统主要由以下几个模块组成：1.照度传感器模块，用于检测室内光照强度。
2.人体红外感应器模块，用于检测室内人员活动情况。
3.普通继电器和光控继电器模块，用于实现照明开关的自动、手动控制。
4.MCU控制模块，用于控制各模块之间的交互和数据传输。
5.电源模块，用于为各模块提供电源。
设计流程1.首先进行系统电路的设计，包括每个模块的具体接线等。
2.然后进行系统程序的编写，主要包括传感器数据的采集、信号的处理、控制命令的下发等。
3.组装各模块，将系统硬件和软件连接起来，进行调试和测试。
4.进行系统的实际应用并进行持续的监控和维护。
结论本设计的高校教室照明节能自动控制系统能够实现照明的自动控制和手动控制，有效地提高电能利用率和节约用电成本，对于实现节能减排有着实际应用价值。
在未来，可以通过对系统进一步优化和改进，实现更好的节能效果和自动化程度。

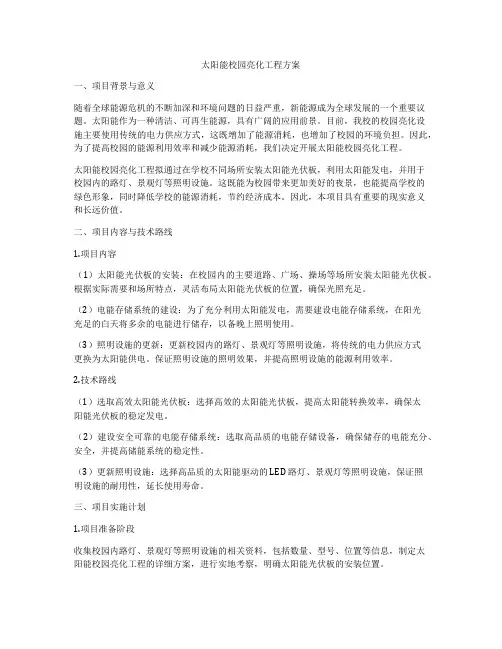

太阳能校园亮化工程方案
