单片机外部中断原理及应用
单片机中的中断与定时器的原理与应用
单片机中的中断与定时器的原理与应用在单片机（Microcontroller）中，中断（Interrupt）和定时器（Timer）是重要的功能模块，广泛应用于各种嵌入式系统和电子设备中。
本文将介绍中断和定时器的基本原理，并探讨它们在单片机中的应用。
一、中断的原理与应用中断是指在程序执行过程中，当发生某个特定事件时，暂停当前任务的执行，转而执行与该事件相关的任务。
这样可以提高系统的响应能力和实时性。
单片机中的中断通常有外部中断和定时中断两种类型。
1. 外部中断外部中断是通过外部触发器（如按钮、传感器等）来触发的中断事件。
当外部触发器发生状态变化时，单片机会响应中断请求，并执行相应的中断服务程序。
外部中断通常用于处理实时性要求较高的事件，如按键检测、紧急报警等。
2. 定时中断定时中断是通过定时器来触发的中断事件。
定时器是一种特殊的计时设备，可以按照设定的时间周期产生中断信号。
当定时器倒计时完成时，单片机会响应中断请求，并执行相应的中断服务程序。
定时中断常用于处理需要精确计时和时序控制的任务，如脉冲计数、PWM波形生成等。
中断的应用具体取决于具体的工程需求，例如在电梯控制系统中，可以使用外部中断来响应紧急停车按钮；在家电控制系统中，可以利用定时中断来实现定时开关机功能。
二、定时器的原理与应用定时器是单片机中的一个重要模块，可以用于计时、延时、频率测量等多种应用。
下面将介绍定时器的工作原理和几种常见的应用场景。
1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。
它通常由一个计数器和若干个控制寄存器组成。
计数器可以递增或递减，当计数值达到设定值时，会产生中断信号或触发其他相关操作。
2. 延时应用延时是定时器最常见的应用之一。
通过设定一个合适的计时器参数，实现程序的精确延时。
例如，在蜂鸣器控制中，可以使用定时器来生成特定频率和持续时间的方波信号，从而产生不同的声音效果。
3. 频率测量应用定时器还可以用于频率测量。
STM32的EXTI原理及应用
STM32的EXTI原理及应用一、简介外部中断（External Interrupt，简称EXTI）是STM32系列单片机的一项重要功能。
通过EXTI功能，我们可以将外部引脚与中断事件关联起来，当外部引脚状态发生变化时，单片机会产生中断请求。
在本文档中，我们将详细介绍STM32的EXTI原理及其应用。
二、EXTI原理EXTI是由NVIC（Nested Vectored Interrupt Controller）配合GPIO（General Purpose Input/Output）模块实现的。
当外部引脚的触发事件发生时，GPIO模块会将中断请求发送给NVIC，NVIC将根据中断优先级决定是否响应该中断请求。
若中断被响应，将执行相应的中断服务函数。
三、EXTI的配置步骤以下是配置STM32的EXTI功能的一般步骤：1.配置GPIO引脚模式为输入模式，如GPIO_InitTypeDef.GPIO_Mode= GPIO_Mode_IN;。
2.配置GPIO引脚的中断触发方式，如GPIO_InitTypeDef.GPIO_Mode= GPIO_Mode_IT_Rising;表示上升沿触发。
3.配置中断向量表，具体步骤取决于开发环境和使用的STM32系列型号。
4.配置EXTI中断线，如EXTI_InitTypeDef.EXTI_Line = EXTI_Line0;表示连接到外部引脚0。
5.配置EXTI触发方式，如EXTI_InitTypeDef.EXTI_Trigger =EXTI_Trigger_Rising;表示上升沿触发。
6.配置EXTI中断优先级，如NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;。
7.使能EXTI中断，如NVIC_InitStructure.NVIC_IRQChannelCmd =ENABLE;。
8.在中断服务函数中处理中断事件。
单片机外部中断实训报告
一、实训目的1. 理解单片机外部中断的概念和作用。
2. 掌握单片机外部中断的配置方法。
3. 学会编写外部中断服务程序。
4. 通过实际操作，提高单片机编程和调试能力。
二、实训内容1. 单片机外部中断原理2. 单片机外部中断配置3. 外部中断服务程序编写4. 实验验证与调试三、实训环境1. 单片机开发板：选用STC89C52单片机。
2. 仿真软件：Proteus。
3. 实验工具：示波器、电源、连接线等。
四、实训步骤1. 理解单片机外部中断原理外部中断是单片机中断系统中的一种，用于响应外部事件。
当外部事件发生时，单片机会暂停当前程序，转去执行外部中断服务程序。
外部中断有多个中断源，如INT0、INT1等。
2. 单片机外部中断配置（1）设置外部中断触发方式：根据需要选择上升沿触发、下降沿触发或双边沿触发。
（2）设置外部中断优先级：根据实际需求设置中断优先级。
（3）设置外部中断使能：通过设置IE寄存器使能外部中断。
3. 外部中断服务程序编写编写外部中断服务程序，用于处理外部中断事件。
在服务程序中，完成相关处理逻辑，如记录外部事件发生次数、控制LED灯闪烁等。
4. 实验验证与调试（1）搭建实验电路：将单片机开发板与外部设备（如按钮）连接，设置好外部中断配置。
（2）在Proteus中搭建仿真电路，编写代码。
（3）下载代码到单片机开发板，观察实验现象。
（4）根据实验现象，调试程序，确保外部中断功能正常。
五、实验结果与分析1. 实验现象：按下外部按钮，单片机进入外部中断服务程序，控制LED灯闪烁。
2. 分析：通过设置外部中断触发方式、优先级和使能，成功实现外部中断功能。
在服务程序中，完成相关处理逻辑，达到预期效果。
六、实训总结1. 通过本次实训，掌握了单片机外部中断的配置方法，学会了编写外部中断服务程序。
2. 熟悉了外部中断在实际应用中的重要作用，提高了单片机编程和调试能力。
3. 在实训过程中，遇到了一些问题，如外部中断响应不及时、LED灯闪烁不稳定等。
单片机外部中断详解及程序
单片机外部中断详解及程序单片机在自主运行的时候一般是在执行一个死循环程序，在没有外界干扰（输入信号）的时候它基本处于一个封闭状态。
比如一个电子时钟，它会按时、分、秒的规律来自主运行并通过输出设备（如液晶显示屏）把时间显示出来。
在不需要对它进行调校的时候它不需要外部干预，自主封闭地运行。
如果这个时钟足够准确而又不掉电的话，它可能一直处于这种封闭运行状态。
但事情往往不会如此简单，在时钟刚刚上电、或时钟需要重新校准、甚至时钟被带到了不同的时区的时候，就需要重新调校时钟，这时就要求时钟就必须具有调校功能。
因此单片机系统往往又不会是一个单纯的封闭系统，它有些时候恰恰需要外部的干预，这也就是外部中断产生的根本原由。
实际上在第二个示例演示中，就已经举过有按键输入的例子了，只不过当时使用的方法并不是外部中断，而是用程序查询的方式。
下面就用外部中断的方法来改写一下第二个示例中，通过按键来更改闪烁速度的例子（第二个例子）。
电路结构和接线不变，仅把程序改为下面的形式。
#include ;unsigned int t=500; //定义一个全局变量t，并设定初始值为500次//===========延时子函数，在8MHz晶振时约1ms=============void delay_ms(unsigned int k){unsigned int i,j;for(i=0;i<k;i++){for(j=0;j<1140;j++);}}//============主函数==================================void main( void ){DDRB = 0xFF; //设置端口B为输出方向PORTB = 0xFF; //设置端口B的输出为全高电平DDRD = 0x00; //设置端口D为输入方向PORTD = 0xFF; //设定端口D为内部上拉方式，无信号输入时处于高电平状态MCUCR = 0x0A; //设定INT0、INT1为下降沿触发GICR = 0xC0; //使能INT0、INT1中断SREG = 0x80; //使能总中断while(1){PORTB = 0x55; //让接在端口B上的LED显示01010101 delay_ms(t); //延时t个msPORTB = 0xAA; //让接在端口B上的LED显示01010101 delay_ms(t); //延时t个ms}}//============中断函数(外部0)==========================#pragma vector = INT0_vect__interrupt void INT0_Server(void){t = 100; //设定t的值为100次}//============中断函数(外部1)==========================#pragma vector = INT1_vect__interrupt void INT1_Server(void){t = 500; //设定t的值为500次}把上述程序进行编译并下载到单片机中，可以看到结果与第二个示例中的完全一致。

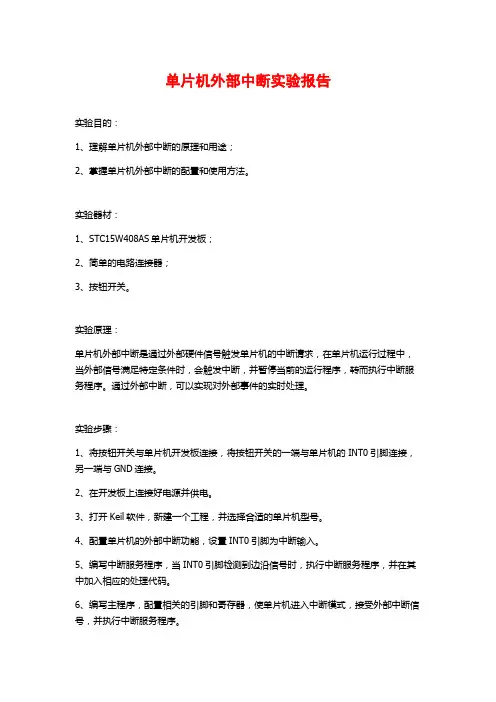

单片机外部中断实验报告
单片机外部中断实验报告实验目的：1、理解单片机外部中断的原理和用途；2、掌握单片机外部中断的配置和使用方法。
实验器材：1、STC15W408AS单片机开发板；2、简单的电路连接器；3、按钮开关。
实验原理：单片机外部中断是通过外部硬件信号触发单片机的中断请求，在单片机运行过程中，当外部信号满足特定条件时，会触发中断，并暂停当前的运行程序，转而执行中断服务程序。
通过外部中断，可以实现对外部事件的实时处理。
实验步骤：1、将按钮开关与单片机开发板连接，将按钮开关的一端与单片机的INT0引脚连接，另一端与GND连接。
2、在开发板上连接好电源并供电。
3、打开Keil软件，新建一个工程，并选择合适的单片机型号。
4、配置单片机的外部中断功能，设置INT0引脚为中断输入。
5、编写中断服务程序，当INT0引脚检测到边沿信号时，执行中断服务程序，并在其中加入相应的处理代码。
6、编写主程序，配置相关的引脚和寄存器，使单片机进入中断模式，接受外部中断信号，并执行中断服务程序。
7、下载程序到单片机开发板上，运行程序。
8、按下按钮开关，触发外部中断，并查看实验结果。
实验结果：当按下按钮开关时，实时触发外部中断，单片机停止当前程序的运行，进入中断模式，并执行中断服务程序中的相应代码。
实验总结：通过这次实验，我对单片机的外部中断有了更深入的理解，并学会了如何使用外部中断实现对外部事件的及时处理。
外部中断广泛应用于各种实时系统和设备中，具有很大的实用价值。
在以后的学习和实践中，我会进一步掌握和应用单片机的外部中断功能。
简述51单片机各种中断源的中断请求原理
基于我所了解的51单片机各种中断源的中断请求原理，我将根据深度和广度要求撰写一篇全面评估的文章，以帮助你更深入地理解这一主题。
让我们简要回顾一下51单片机中断系统的基本原理。
在51单片机中，中断请求是通过外部设备或内部事件来触发的，当中断源满足触发条件时，会向中断控制器发送中断请求信号，中断控制器会根据优先级和中断允许标志位来确定是否接受中断请求，并在合适的时机响应中断。
中断请求原理是指各种中断源触发中断请求的机制，包括外部中断、定时器中断、串口中断等。
1. 外部中断源的中断请求原理外部中断源是指外部设备通过外部中断引脚向51单片机发送中断请求信号。
当外部中断引脚检测到一个由低电平变为高电平（上升沿）或由高电平变为低电平（下降沿）的信号时，会触发外部中断请求。
这种中断请求原理适用于外部开关、传感器等外部设备向单片机发送中断信号的场景。
2. 定时器中断源的中断请求原理定时器中断源是指定时器溢出或达到设定值时向单片机发送中断请求信号。
定时器会在设定的时间间隔内不断递增计数，当计数值达到设定的溢出值时，会触发定时器中断请求。
这种中断请求原理适用于需要定时检测或定时执行任务的场景。
3. 串口中断源的中断请求原理串口中断源是指串口接收到数据或发送完成时向单片机发送中断请求信号。
当串口接收到数据或发送完成时，会触发串口中断请求。
这种中断请求原理适用于串口通信中需要实时处理数据的场景。
51单片机各种中断源的中断请求原理涵盖了外部中断、定时器中断和串口中断等多种情况。
理解和掌握这些中断请求原理，对于合理地设计中断服务程序和提高系统的实时性具有重要意义。
在个人观点和理解方面，我认为深入理解各种中断源的中断请求原理，可以帮助我们更好地设计和优化单片机系统的中断服务程序，提高系统的实时性和稳定性。
合理地利用中断请求原理，可以更好地利用单片机资源，提高系统的响应速度和效率。
在实际应用中，我们需要根据具体的需求和硬件环境，灵活运用各种中断源的中断请求原理，确保系统的稳定性和可靠性。
单片机中断的概念
单片机中断的概念一、引言单片机中断是单片机系统中一个重要的概念，它是单片机实现多任务处理的基础。
在单片机中断的机制下，当某个事件发生时，单片机会立即停止当前正在执行的程序，转而去执行与该事件相关的程序。
本文将从以下几个方面详细介绍单片机中断的概念。
二、什么是中断中断是指在一个程序执行期间，由硬件或软件发出信号，使得CPU停止当前正在执行的任务，并转而去执行与该信号相关联的程序。
当中断完成后，CPU会返回到之前被打断的任务继续执行。
三、为什么需要中断在很多应用场景下，单片机需要同时处理多个任务。
如果采用传统的顺序执行方式，在处理完一个任务后再去处理另一个任务，这样会导致系统响应速度变慢，并且无法及时响应一些紧急事件。
因此，在这种情况下使用中断可以提高系统响应速度，同时也能够及时响应紧急事件。
四、单片机中断分类1. 外部中断：外部设备向CPU发送一个触发信号来请求CPU进行相应操作。
2. 内部中断：由于CPU内部出现了某种异常情况（如除零错误、地址越界等），需要CPU停止当前正在执行的程序并进行相应操作。
3. 软件中断：由程序员编写的指令来触发中断。
五、单片机中断实现方式单片机中断的实现方式分为两种：硬件中断和软件中断。
1. 硬件中断硬件中断是由单片机内部的硬件电路产生的，当外部设备向CPU发送一个触发信号时，硬件电路会自动将CPU当前正在执行的任务挂起，并跳转到相应的中断服务程序去执行。
在执行完中断服务程序后，CPU会返回到之前被打断的任务继续执行。
硬件中断通常用于处理外部设备产生的事件，如按键、定时器等。
2. 软件中断软件中断是由程序员编写的指令来触发的。
当程序运行到软件中断指令时，CPU会自动停止当前正在执行的任务，并跳转到相应的中断服务程序去执行。
在执行完中断服务程序后，CPU会返回到之前被打断的任务继续执行。
软件中断通常用于处理一些特殊事件，如系统调用、异常处理等。
六、单片机中断优先级在单片机系统设计过程中，不同类型的事件可能同时出现。
单片机实验报告 中断
单片机实验报告中断单片机实验报告：中断引言：单片机是一种集成电路，具有微处理器、存储器和输入输出接口等功能。
在嵌入式系统中，单片机常常被用于控制和管理各种设备。
而中断是单片机中一种重要的机制，它可以在特定条件下打断程序的正常执行，执行一段特定的代码，然后返回到原来的程序中。
本文将介绍中断的概念、分类以及在单片机实验中的应用。
一、中断的概念中断是一种硬件或软件生成的信号，用于打断正在执行的程序。
当中断信号发生时，单片机会立即停止当前的任务，转而执行中断服务程序。
中断可以提高程序的响应速度和效率，使单片机能够及时处理紧急事件。
二、中断的分类中断可以分为外部中断和内部中断两种类型。
1. 外部中断外部中断是由外部设备产生的中断信号。
当外部设备需要单片机的处理时，会发送中断请求信号。
单片机在接收到中断请求后，会立即停止当前任务，转而执行与中断相关的程序。
外部中断常用于处理外部设备的输入信号，如按键、传感器等。
2. 内部中断内部中断是由单片机内部产生的中断信号。
内部中断通常由单片机的一些特定事件触发，如定时器溢出、串口接收完成等。
内部中断常用于周期性的任务处理和数据通信等。
三、中断的实验应用在单片机实验中，中断被广泛应用于各种场景，下面将介绍两个实验应用的例子。
1. 外部中断实验假设我们需要设计一个按键控制LED灯的实验。
当按下按键时，LED灯亮起；当松开按键时，LED灯熄灭。
这个实验可以使用外部中断来实现。
首先，我们需要将按键连接到单片机的外部中断引脚。
当按键按下时，外部中断引脚会产生一个中断请求信号。
单片机接收到中断请求后，会执行相应的中断服务程序。
在中断服务程序中，我们可以控制LED灯的亮灭。
通过这个实验，我们可以学习到如何使用外部中断来处理外部设备的输入信号，并且了解到中断的响应速度和效率优势。
2. 内部中断实验假设我们需要设计一个定时器实验，要求每隔一段时间点亮一次LED灯。
这个实验可以使用内部中断来实现。
