扬声器额定噪声功率试验作业指导书
2018-2019-噪声检测作业指导书-优秀word范文 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==噪声检测作业指导书篇一：工作场所噪声的检测作业指导书工作场所噪声的检测作业指导书工作场所噪声的检测受控状态：受控号：持有人：编写人：李爱春审核人：周敬文批准人：张济版号：第一版编写、修改记录编写日期：201X年11月28日审核日期：201X年12月25日批准日期：201X年12月28日修订：第0次修订修改处修改内容修改人批准人生效日期工作场所噪声的检测1. 目的为了规范职业卫生技术服务过程中工作场所噪声测量工作，确保测量工作质量，制定本作业指导书。
2. 适用范围适用于工作场所噪声测量。
3. 职责现场监测人员严格按照规范、程序和作业指导书进行设点和测试。
4. 术语4.1 稳态噪声：在观察时间内，采用声级计“慢挡”动态特性测量时，声级波动小于3 dB的噪声。
4.2 非稳态噪声：起伏噪声和间歇噪声的总称。
4.2.1 起伏噪声：在观察时间内，采用声级计“慢挡”动态特性测量时，声级波动大于3 dB的噪声。
4.2.2 间歇噪声：在观察时间内，声级多次突然下降到背景噪声级的噪声，声级在不同于环境声级的常值的时间为1s或1s以上。
4.3 倍频程：两个基频比为2的声音或其他信号间的频程。
4.4 频谱：把时间函数的分量按幅值或相位表示为频率的分布图形。
4.5 中心频率：倍频程中最高与最低频率的几何平均频率。
即f中心＝(f上限·f下限)1/24.6 等效声级：在规定的时间内，某一连续稳态声A[计权的声压，具有与随时间变化的噪声相同的均方A声压，则这一连续稳态声的声级就是此时间变化噪声的等效声级。
5. 程序5.1 连续噪声5.1.1 测量仪器：声级计、噪声频谱分析仪。
5.1.2 测试点选择原则5.1.2.1 若车间内各处A声级差别不大（小于3分贝），则只需在车间内选择1-3个测点。
扬声器来料检验作业指导书
扬声器来料检验作业指导书关键信息项：1、检验标准2、检验工具3、检验环境4、抽样方案5、检验项目及方法6、不合格处理流程7、检验记录与报告11 目的为确保扬声器来料质量符合要求，规范检验流程和方法，特制定本作业指导书。
111 适用范围本作业指导书适用于所有扬声器来料的检验。
112 职责1121 检验员负责按照本作业指导书进行检验，并记录检验结果。
1122 质量主管负责监督检验过程和结果，对不合格品的处理进行审批。
12 检验标准121 外观标准表面应无划伤、污渍、变形、氧化等缺陷。
引脚应无弯曲、折断、氧化等现象。
标识应清晰、准确、完整。
122 性能标准根据相关技术规格书，检测扬声器的阻抗、频率响应、灵敏度等参数，应在规定的公差范围内。
13 检验工具131 数字万用表用于测量扬声器的阻抗。
132 音频信号发生器用于产生测试音频信号。
133 示波器用于观察音频信号的波形。
134 声压级测试仪用于测量扬声器的灵敏度和声压级。
14 检验环境141 温度检验环境温度应在 20℃ 25℃之间。
142 湿度相对湿度应在 40% 70%之间。
143 照明检验区域的照明亮度应不低于 500Lux。
15 抽样方案151 按照 GB/T 28281 正常检验一次抽样方案进行抽样。
152 一般检验水平为Ⅱ级，AQL 值根据不同的质量要求确定。
16 检验项目及方法161 外观检验在良好的照明条件下，目视检查扬声器的外观。
检查表面是否有划伤、污渍、变形、氧化等缺陷。
检查引脚是否有弯曲、折断、氧化等现象。
检查标识是否清晰、准确、完整。
162 尺寸检验使用游标卡尺等测量工具，测量扬声器的外形尺寸、安装尺寸等，应符合设计要求。
163 阻抗检验将数字万用表调至电阻档，测量扬声器的阻抗，应在规定的公差范围内。
164 频率响应检验将扬声器连接到音频信号发生器和示波器上，输入不同频率的信号，观察示波器上的输出波形，测量频率响应曲线，应符合技术规格书的要求。
音响测试作业指导书
9-7 測試项目：S/N RATIO （信號雜訊比） 一.測試意義：測定擴大器之信號對雜音之比 “ “ “ “ “ “ “ 二.測試仪器接線圖與相關位置： “ 衰減器 待測試主機
輸入 輸出
“
“ “ “
“
“ “
“
“
“ “
“
“
“
音頻産生器 電子電壓表(2) 音頻産生器
“
“ “ “
“
“ “
電子電壓表(2) 負 載 負 載 “ “ 頻率計 “ “ “ 頻率計 “ 電子電壓表(1) 三. 測試方法:1.將 A.S.G.調於 1KHZ 且 ATT 衰減於標準輸出 2.調節 A.S.G 上 TUN 由高頻向低頻旋轉,使其下降 3Db,此時 A.S.G 上標示頻率爲低頻頻率响 應. 3.將 TUN 還原基準輸出各高頻旋轉,使其下降 3dB,此時 A。S。G 上標示頻率爲高頻頻率响應 注意點: 1. A．S。G。改變頻率時，須保持輸出信號水平之平穩，不可變動。。 示波器 失真表 電子電壓表(1) 示波器 失真表 “ “ “ “ “ “ “ “ “ “ “ “ “ “ “ “
負 載 VR “ “ 頻率計 “ “ “ “ “ “ “ “ “ 頻率計 “ “ “ “
負 載
電子電壓表(1)
示波器
失真表 三．試方法:
示波器
失真表
三. 測試方法:1.待測機器(放大器)調至於標準動作狀態 2 信號産生器輸出頻率爲 1KHZ（超低音爲 100HZ） ，輸出電壓爲 10%（左右聲道同時輸入信 號） 3.讀取電子電壓表（1）電壓值。
示波器
失真表
三. 測試方法:1.待測機器(放大器)調至於標準動作狀態 2.信號發生器輸出頻率爲 1KHZ(超低音爲 100HZ),輸出電壓爲最大,左右聲道同時輸入信號. 3.調整衰減器,使機器(放大器)輸出達失真 30% 4.記錄輸出電子電壓表上之電壓,依據 P=E2/R 公式換算出功率,單位爲 W(瓦特) 注意點: 1.測此專案時不予考慮 Dist,以最大這輸出電壓爲准。 2．負載電阻阻抗須正確 3．失真儀上之 HIGH、LOW 兩指示燈在 THD=30%不能亮。
噪声检测作业指导书
噪声检测作业指导书篇一：工作场所噪声的检测作业指导书工作场所噪声的检测作业指导书工作场所噪声的检测受控状态：受控号：持有人：编写人：李爱春审核人：周敬文批准人：张济版号：第一版编写、修改记录编写日期：2006年11月28日审核日期：2006年12月25日批准日期：2006年12月28日修订：第0次修订修改处修改内容修改人批准人生效日期工作场所噪声的检测1. 目的为了规范职业卫生技术服务过程中工作场所噪声测量工作，确保测量工作质量，制定本作业指导书。
2. 适用范围适用于工作场所噪声测量。
3. 职责现场监测人员严格按照规范、程序和作业指导书进行设点和测试。
4. 术语4.1 稳态噪声：在观察时间内，采用声级计“慢挡”动态特性测量时，声级波动小于3 dB的噪声。
4.2 非稳态噪声：起伏噪声和间歇噪声的总称。
4.2.1 起伏噪声：在观察时间内，采用声级计“慢挡”动态特性测量时，声级波动大于3 dB的噪声。
4.2.2 间歇噪声：在观察时间内，声级多次突然下降到背景噪声级的噪声，声级在不同于环境声级的常值的时间为1s 或1s以上。
4.3 倍频程：两个基频比为2的声音或其他信号间的频程。
4.4 频谱：把时间函数的分量按幅值或相位表示为频率的分布图形。
4.5 中心频率：倍频程中最高与最低频率的几何平均频率。
即f中心＝(f上限·f下限)1/24.6 等效声级：在规定的时间内，某一连续稳态声A[计权的声压，具有与随时间变化的噪声相同的均方A声压，则这一连续稳态声的声级就是此时间变化噪声的等效声级。
5. 程序5.1 连续噪声5.1.1 测量仪器：声级计、噪声频谱分析仪。
5.1.2 测试点选择原则5.1.2.1 若车间内各处A声级差别不大（小于3分贝），则只需在车间内选择1-3个测点。
5.1.2.2 若车间内各处声级波动较大（大于3分贝），则需按声级大小，将车间分成若干区域，任意两个区域的声级差应大于或等于3分贝，每个区域内的声级波动必须小于3分贝，每个区域取1-3个测点。

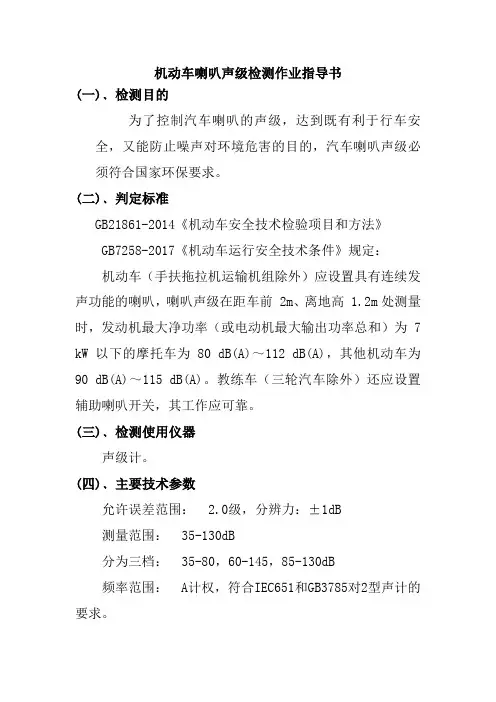

机动车喇叭声级检测作业指导书
机动车喇叭声级检测作业指导书(一)﹑检测目的为了控制汽车喇叭的声级，达到既有利于行车安全，又能防止噪声对环境危害的目的，汽车喇叭声级必须符合国家环保要求。
(二)﹑判定标准GB21861-2014《机动车安全技术检验项目和方法》GB7258-2017《机动车运行安全技术条件》规定：机动车（手扶拖拉机运输机组除外）应设置具有连续发声功能的喇叭，喇叭声级在距车前 2m、离地高 1.2m处测量时，发动机最大净功率（或电动机最大输出功率总和）为 7 kW以下的摩托车为 80 dB(A)～112 dB(A)，其他机动车为90 dB(A)～115 dB(A)。
教练车（三轮汽车除外）还应设置辅助喇叭开关，其工作应可靠。
(三)﹑检测使用仪器声级计。
(四)﹑主要技术参数允许误差范围： 2.0级，分辨力：±1dB测量范围： 35-130dB分为三档： 35-80，60-145，85-130dB频率范围： A计权，符合IEC651和GB3785对2型声计的要求。
检波器：准有效值检波器。
动态范围: 45dB时间计权: F(快)、S(慢)2档。
显示器： 3.5位液晶显示器，分辨率0.1dB具有过量限，欠量限，电池电压低落和读数标志。
读数更新间隔: 1±0.02S直流输出：输出直流电压，对应每档上限为1.2伏有效值。
输出插孔： 3.5毫米双声道耳机插孔。
最小负载阻抗: 10kÙ“最大保持值”衰减率：＜0.1dB/S。
传声器： HY207型预极化电容传声器(12.7毫米) 开路灵敏度: 50mv/pA(-26dB基准为1V)极头电容量12-15PF校准方法：采用HY602型声级校准器作声级校准。
校准参考条件：声场：自由场。
参考声压级： 94dB(基准为20微pa)参考频率： 10000HZ参考温度： 20℃参考量程： 60-145dB预热时间： 60秒电源： 2节6F22型9V叠层电池连续工作时间: 大于8小时，整机电流不大于14mA工作温度： 0-40℃相对温度： RH＜85％外形尺寸： 257×74×24mm(毫米)重量：小于500克(包括电池)(五)﹑操作规程1.用声级校准器检查声级计的校准时应根据被测声音的大小将量程开关置于合适的档位，如无法估计其大小，应先将量程开关置于“85-130”；2.将时间计权开关置于测量标准所规定的位置：如声级比较稳定，置于“F”(快)；如声级变化剧烈，置于“S”(慢)。
扬声器指标测试作业指导书
AMPLIFITER扬声器指标测试作业指导书*测试条件: 电压为14.4V;负载4欧;标准输出为2V;EQ为FLAT;TCD-784测试碟。
CD一、模拟输出电平（THD 0.5%）。
1播放TCD-784第2曲。
把EQ设置为OFF。
2调节音量输出到失真0.5%。
3记录被测机输出电压，根据V2除电阻（4欧）=P功率。
二、可调整书输出电平范围1播放TCD-784第2曲。
2调节音量为0。
3记录被测机输出电压为最低范围。
4调节音量为最大。
5记录被测机输出电压为最高范围。
三、音频幅频响应1播放TCD-784第2曲，调音量为2V，记录被测机输出电平为dB 1。
2播放TCD-784第3曲，记录被测机输出电平为dB 2，dB 2减dB 1为20Hz的音频幅频响应。
3播放TCD-784第4曲，记录被测机输出电平为dB3，dB3减dB 1为100Hz的音频幅频响应。
4播放TCD-784第5曲，记录被测机输出电平为dB 4，dB 4减dB 1为10KHz的音频幅频响应。
5播放TCD-784第6曲，记录被测机输出电平为dB 5，dB 2减dB 1为20KHz的音频幅频响应。
四、输出失真1播放TCD-784第2曲，调音量为2V。
2记录被测机输出失真%（加A计权）。
五、分离度1播放TCD-784第2曲，调音量为2V，记录被测机输出电平为dB 1。
2播放TCD-784第8曲，记录被测机输出电平为dB 2（加A计权），dB 2减dB 1为L-R CH分离度。
3播放TCD-784第10曲，记录被测机输出电平为dB 3（加A计权），dB3减dB 1为R-L CH分离度。
4 10KHZ的分离度的测试方法同伴1KHZ。
六、1KHz通道不平衡度（dB）1播放TCD-784第2曲，调音量为2V。
2记录被测机FL&FR输出dB数的差距为FL&FR KHz通道不平衡度。
3记录被测机RL&RR输出dB数的差距为RL&RR KHz通道不平衡度。
噪声作业指导书
噪声作业指导书
标题：噪声作业指导书
引言概述：噪声作业指导书是为了有效管理和控制工作场所噪声而制定的一份文件。
通过遵守指导书的规定，可以保障员工的健康和安全，减少噪声对工作环境的影响。
一、噪声作业指导书的制定目的
1.1 确保员工健康和安全
1.2 遵守相关法律法规
1.3 提高工作效率和质量
二、噪声作业指导书的内容
2.1 确定噪声控制目标
2.2 制定噪声控制措施
2.3 制定噪声暴露监测计划
三、噪声作业指导书的执行步骤
3.1 制定噪声控制计划
3.2 实施噪声控制措施
3.3 进行噪声暴露监测
四、噪声作业指导书的监督和评估
4.1 定期检查和评估噪声控制效果
4.2 采集员工反馈意见
4.3 不断改进和完善指导书内容
五、噪声作业指导书的重要性和效果
5.1 保障员工健康和安全
5.2 提高工作环境质量
5.3 促进企业可持续发展
结论：噪声作业指导书是一份重要的文件，对于管理和控制工作场所噪声起着至关重要的作用。
惟独严格遵守指导书的规定，才干有效降低噪声对员工和工作环境的影响，提高工作效率和质量。
希翼各企业能认真制定和执行噪声作业指导书，为员工创造一个安全、健康的工作环境。
噪声作业指导书
噪声作业指导书一、背景介绍噪声是指在人类活动中产生的各种声音，它不仅会给人们的身心健康带来负面影响，还会对环境造成破坏。
为了保护员工的健康和提高工作环境的质量，制定一份噪声作业指导书对噪声作业进行规范是非常必要的。
二、目的本指导书的目的是为了规范噪声作业，保护员工的听力健康，提高工作效率，降低噪声对环境的污染。
三、适合范围本指导书适合于所有噪声作业的场所和人员，包括但不限于工厂、建造工地、办公室等。
四、责任与义务4.1 部门经理负责噪声作业的组织、实施和监督，确保噪声作业符合相关法律法规和本指导书的要求。
4.2 噪声作业人员应严格遵守本指导书的要求，正确佩戴防护设备，配合监测和评估工作。
4.3 安全环保部门负责对噪声作业进行监测和评估，提出改进建议，并定期向部门经理汇报。
五、噪声作业管理措施5.1 噪声监测与评估5.1.1 安全环保部门应定期对噪声作业场所进行监测，确保噪声水平符合国家标准。
5.1.2 噪声作业人员应配合安全环保部门的监测工作，如实提供相关数据和信息。
5.1.3 根据监测结果，安全环保部门应及时评估噪声对员工的影响，并提出改进建议。
5.2 噪声控制5.2.1 噪声源管理：在选购设备时，应优先选择低噪声设备；对于已有的噪声源，应采取隔音、减振等措施进行噪声控制。
5.2.2 噪声隔离：通过隔音墙、隔音门窗等措施，将噪声源与工作区域有效隔离开来，减少噪声对员工的影响。
5.2.3 噪声防护设备：为噪声作业人员提供适当的个人防护设备，如耳塞、耳罩等，确保其听力健康。
5.3 噪声作业培训5.3.1 新员工入职时，应接受噪声作业相关知识的培训，包括噪声的危害、防护措施的正确使用等。
5.3.2 定期组织噪声作业培训，提高员工的噪声意识和防护能力。
5.3.3 培训内容应包括但不限于噪声的危害、噪声防护设备的选择和使用、噪声作业的管理要求等。
六、应急处理措施6.1 当噪声作业场所发生突发事件时，应即将住手噪声作业，并采取相应的应急处理措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8、调节功放主音量，直至试验电压达到扬声器1.5倍
额定功率时的噪声电压Un。
9、扬声器在1.5倍额定功率时的噪声电压Un条件下
连续工作24 hour。
10、试验后检查扬声器有无热损坏、机械损坏。
注意事项：
1、除有规定外，扬声器应在不加障板的条件下试验。
材料名称
扬声器
作业名称
额定噪声功率实验
生效日期
2000年08月15日
检测内容：
一、准备及连线
1、连接好各测试仪器的电源线，连接信号线之前通电预热15至30分钟。
2、从YE6220A的信号输出端输出模拟节目信号，接至功放的L、R非平衡输入端，再从功放
的L、R主声道输出端直接接至被测扬声器。
3、双通道毫伏表用于监测两被测扬声器的工作电压。
二、测试步骤
1、设置YE6220A扬声器功率试验仪的输出信号源为模拟节目信号，按下“模拟节目”按键。
2、设置YE6220A的门电路为直通状态，按下“直通”按键。
3、设置YE6220A信号输出的峰值因数在1.8~2.2之间，按下“1.8~2.2”按键。
4、设置YE6220A输出信号的频率下限，按下“下限”按键，调节“下限”旋钮，直至
仪器工具
名称
规格型号
数量
名称
规格型号
数量
更改记录
ห้องสมุดไป่ตู้序号
版本
更改说明
更改人
扬声器功率试验仪
YE6220A
1台
1
音频功率放大器
八达B-2600
1台
2
双通道毫伏表
1台
3
2、若同时有超过一个扬声器进行试验，则应注意保
证扬声器之间没有显著的相互影响。
3、扬声器应放置在不小于8 m3室内进行试验。
4、试验后需经24 hour的恢复后方可进行其它参数
的测量。
5、试验应在规定的常温常压下进行。
6、调节频率上下限时注意，其单位是“kHz”。
7、只有同种规格的扬声器才能串（并）联进行试验。
YE6220A的频显达到扬声器规格书规定的下限频率值。
5、设置YE6220A输出信号的频率上限，按下“上限”按键，调节“上限”旋钮，直至
YE6220A的频显达到扬声器规格书规定的上限频率值。
6、按下YE6220A的“电压”按键，调节YE6220A的输出电压显示约为0.1~0.2V。
7、按照额定噪声功率的定义公式Pn=Un2/ R，计算1.5倍额定功率时的噪声电压Un，式中
