光纤与波长的关系
光纤按传输光的波长分类
光纤按传输光的波长分类
光纤通常按照传输光的波长进行分类，常见的主要分类有以下几种：
1. 单模光纤（Single-mode Fiber，SMF）：单模光纤只能传输单一波长的光信号。
它具有较小的模场直径，可以有效地抑制多模色散和信号间的互相干扰，适用于长距离和高速传输。
2. 多模光纤（Multimode Fiber，MMF）：多模光纤可以传输多个模式的光信号，适用于短距离传输。
多模光纤的模场直径较大，容易产生色散，限制了其传输速率和距离。
3. 特殊光纤：除了单模和多模光纤外，还有一些特殊的光纤类型，根据需要具备特定的光学性能。
例如，分散补偿光纤（Dispersion Compensating Fiber，DCF）可以用于抵消其他光纤中产生的色散效应，而增益光纤（Gain Fiber）可以在纤芯中实现激光放大。
4. 其他波长分类：根据具体应用的需要，光纤还可以按照传输的波长范围进行分类。
例如，近红外光纤适用于用于医疗、光学通信和传感等领域；长波红外光纤适用于红外成像、光谱分析和热敏传感等领域。

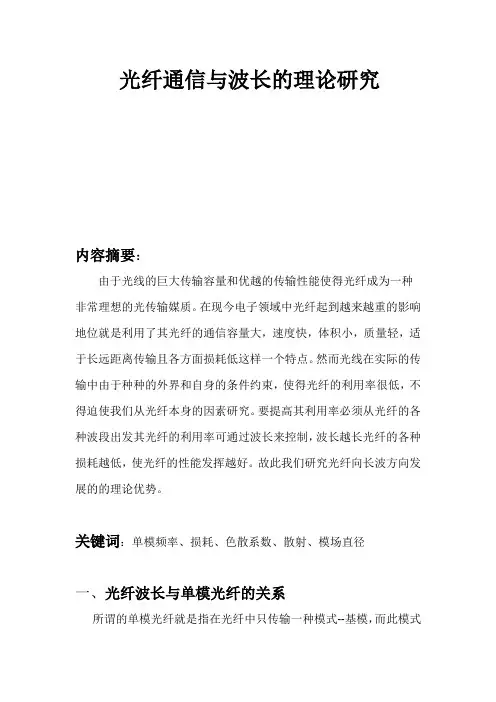

光纤波长与通讯
光纤通信与波长的理论研究内容摘要：由于光线的巨大传输容量和优越的传输性能使得光纤成为一种非常理想的光传输媒质。
在现今电子领域中光纤起到越来越重的影响地位就是利用了其光纤的通信容量大，速度快，体积小，质量轻，适于长远距离传输且各方面损耗低这样一个特点。
然而光线在实际的传输中由于种种的外界和自身的条件约束，使得光纤的利用率很低，不得迫使我们从光纤本身的因素研究。
要提高其利用率必须从光纤的各种波段出发其光纤的利用率可通过波长来控制，波长越长光纤的各种损耗越低，使光纤的性能发挥越好。
故此我们研究光纤向长波方向发展的的理论优势。
关键词：单模频率、损耗、色散系数、散射、模场直径一、光纤波长与单模光纤的关系所谓的单模光纤就是指在光纤中只传输一种模式--基模，而此模式与光纤的归一化工作频率V 有关，当V 的值小于基模最靠近的那一模式（下称第一高阶模）的归一化工作频率时，光纤中传输的才是单一的模式。
故此单模光纤的单模工作条件取决于第一高阶模的归一化截至频率V c 。
当V c <V c01=2.4048时光纤中只有HE 11模式，其他模式均被截至，因此考虑到在光纤中基模光信息的稳定传输，由公式： V=k o a (n 12-n 22)其中 a ：模场分布和传输条件与光纤的横向尺寸；n 1：光纤纤芯的折射率； n 2：光纤包层的折射率。
可知，在折射率一定的情况下，波长与工作归一化频率成反比，故要使的光纤在基模中稳定传输，必须使波长。
因此光纤应向着长波方向发展，以满足单模光纤的需求。
二、光线波长与光纤损耗特性的关系自身的缺陷使得光在光纤中传输时引起光功率不断的衰减，以α表示其衰减系数，则定义为：其中 L:光纤长度；P o ：光纤的输出功率；P I 光纤的输入功率；从中可以看出衰减系数α与输入光波长有关，所谓的光线中的损耗主要由以下原因：1、 吸收损耗：包括杂质粒子的吸收和本征吸收。
其中杂质粒子由于光纤在制造过程产生金属和氢氧根等无用杂质引起的，对于()Km dB P P L i /lg 10)(0-＝λα成型的产品我们是无法控制的，而本征吸收损耗特性包括紫外吸收和红外吸收损耗特性【1】，从光纤损耗谱曲线可以看出来是本征吸收可以人为控制的。
光纤模式的有效折射率与波长关系仿真 matlab
光纤模式的有效折射率与波长关系仿真 matlab1. 研究背景光纤作为一种重要的光学器件，广泛应用于通信、传感器等领域。
光纤的传输特性与其折射率与波长之间的关系密切相关。
研究光纤模式的有效折射率与波长之间的关系对于深入理解光纤的特性具有重要意义。
2. 光纤模式的有效折射率光纤的有效折射率是指光在光纤中传播时所受到的等效折射率，它与光纤的结构、材料等因素息息相关。
光纤模式的有效折射率随着波长的变化而变化，这种变化对于光纤的性能具有重要影响。
3. 波长与折射率的关系波长与折射率之间存在一定的函数关系，一般来说，波长较短的光在光纤中传播时受到的折射率较大，而波长较长的光则受到的折射率较小。
研究波长与折射率之间的关系可以帮助我们更好地理解光纤的传输特性。
4. Matlab仿真Matlab作为一种强大的数学建模工具，可以通过编写程序来对光纤模式的有效折射率与波长关系进行仿真。
利用Matlab的光学工具箱可以方便地构建光纤模型，并对其进行波长与折射率的仿真计算。
5. 结论与展望通过Matlab仿真可以得到光纤模式的有效折射率与波长之间的关系，并且可以进一步研究其对光纤传输特性的影响。
未来，可以通过进一步的实验验证来验证仿真结果，并且可以结合其他因素对光纤的性能进行综合研究，为光纤在通信、传感器等领域的应用提供更加可靠的理论基础。
通过以上内容的介绍，我们可以了解到光纤模式的有效折射率与波长关系仿真在Matlab中的重要性，并且可以对其进行一定的探讨和研究。
也可以看出通过Matlab仿真可以得到丰富的研究成果，对光纤的实际应用具有一定的指导意义。
希望能够通过对光纤模式的有效折射率与波长关系的研究，推动光纤技术的发展，为其在不同领域的应用提供更加有力的支持。
光纤技术在通信、传感器等领域的应用已经成为现代社会中不可或缺的一部分。
随着科技的不断进步，人们对光纤传输特性的要求也越来越高，因此研究光纤模式的有效折射率与波长关系仿真在Matlab中的重要性也日益凸显。

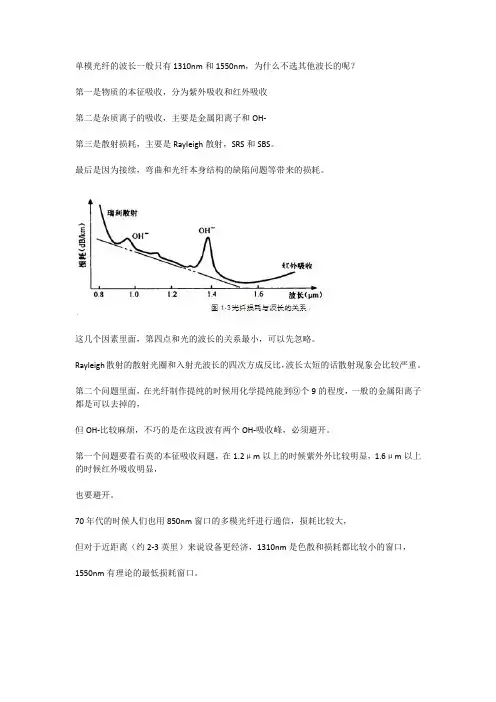

光纤的波长(光纤的损耗主要来自四个部分)
单模光纤的波长一般只有1310nm和1550nm，为什么不选其他波长的呢？第一是物质的本征吸收，分为紫外吸收和红外吸收第二是杂质离子的吸收，主要是金属阳离子和OH-第三是散射损耗，主要是Rayleigh散射，SRS和SBS。
最后是因为接续，弯曲和光纤本身结构的缺陷问题等带来的损耗。
这几个因素里面，第四点和光的波长的关系最小，可以先忽略。
Rayleigh散射的散射光圈和入射光波长的四次方成反比，波长太短的话散射现象会比较严重。
第二个问题里面，在光纤制作提纯的时候用化学提纯能到⑨个9的程度，一般的金属阳离子都是可以去掉的，但OH-比较麻烦，不巧的是在这段波有两个OH-吸收峰，必须避开。
第一个问题要看石英的本征吸收问题，在1.2μm以上的时候紫外外比较明显，1.6μm以上的时候红外吸收明显，也要避开。
70年代的时候人们也用850nm窗口的多模光纤进行通信，损耗比较大，但对于近距离（约2-3英里）来说设备更经济，1310nm是色散和损耗都比较小的窗口，1550nm有理论的最低损耗窗口。
降低损耗的意义还是很大的，降低损耗可以显著的提升中继距离，在远距离，比如越洋通信的时候，就算0.01dB/Km的衰减都能改变相当中继距离。
当年高锟博士在他的论文中就之处如果光纤的损耗可以降低到20dB/Km的时候就有可行性，现在常用的G.652的1310nm损耗典型值是0.35dB/Km，1550nm是0.20dB/Km，1550nm窗口的理论损耗极限好像是0.15dB/Km，现在实验室能做到0.16-0.17的样子，一般的同轴电缆的损耗都是10-20dB/Km，优势还是很大的。
因为综合光纤损耗的各个因素，这两个波长的光在光纤中传输的损耗最小。
具体情况可以参考下面这张图（实线表示光纤传输损耗与波长的关系）：在光纤通信中一般把1310 1550作为两个低损耗窗口有时也加上850nm。
至于光纤用哪个波长就看光纤的参数咯，比如我用g652c/d我也可以用1383/1625nm(OESCL 波带)。
光纤与波长的关系
光纤与波长的关系光是一种电磁波，它在光纤中的传播属于介质圆波导，当光线在介质的界面发生全反射是，电磁波被限制在介质中，这种波型成为导波或导模。
对给定的导波和工作波长，存在多种满足全反射条件的入射情况，称为导波的不同模式。
将光纤按照传输模式分类，有多模光纤和单模光纤之分。
多模光纤可以传输若干个模式，而单模光纤对给定的工作波长只能传输一个模式。
多模光纤多用于传输速率相对较低，传输距离相对较短的网络中，如局域网等，这类网络中通常具有节点多，接头多，弯路多，而且连接器、耦合器的用量大，单位光纤长度使用光源个数多等特点，使用多模光纤可以有效的降低网络成本。
单模光纤多用于传输距离长，传输速率相对较高的线路中，如长途干线传输，城域网建设等。
单模一种光纤类型，光以单一路径通过这种光纤。
以激光器为光源。
多模一种光纤类型，光以多重路径通过这种光纤。
以发光二极管或激光器为光源。
按传输模式分按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。
光纤的工作波长有短波长 0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。
由于OHˉ的吸收作用，0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。
80年代起，倾向于多用单模光纤，而且先用长波长1.31μm。
多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM 时则只有300MB的带宽了。

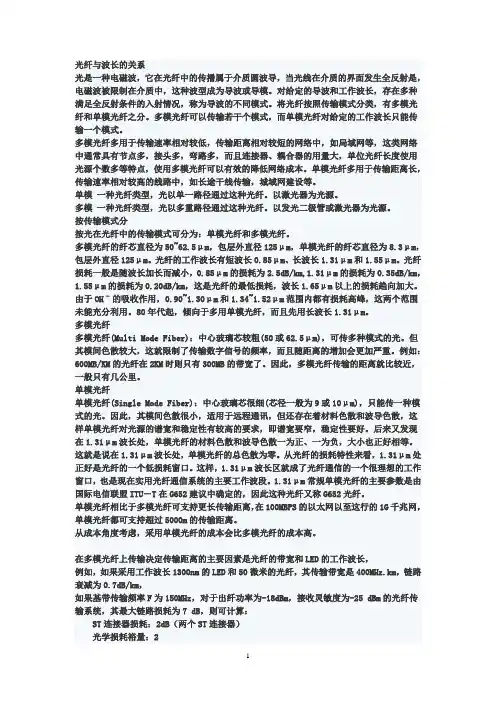

光纤与波长
光纤与波长的关系光是一种电磁波，它在光纤中的传播属于介质圆波导，当光线在介质的界面发生全反射是，电磁波被限制在介质中，这种波型成为导波或导模。
对给定的导波和工作波长，存在多种满足全反射条件的入射情况，称为导波的不同模式。
将光纤按照传输模式分类，有多模光纤和单模光纤之分。
多模光纤可以传输若干个模式，而单模光纤对给定的工作波长只能传输一个模式。
多模光纤多用于传输速率相对较低，传输距离相对较短的网络中，如局域网等，这类网络中通常具有节点多，接头多，弯路多，而且连接器、耦合器的用量大，单位光纤长度使用光源个数多等特点，使用多模光纤可以有效的降低网络成本。
单模光纤多用于传输距离长，传输速率相对较高的线路中，如长途干线传输，城域网建设等。
单模一种光纤类型，光以单一路径通过这种光纤。
以激光器为光源。
多模一种光纤类型，光以多重路径通过这种光纤。
以发光二极管或激光器为光源。
按传输模式分按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。
光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。
由于OHˉ的吸收作用，0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。
80年代起，倾向于多用单模光纤，而且先用长波长1.31μm。
多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。
光纤与光缆的截止波长
光纤与光缆的截止波长一、概述单模光纤,顾名思义,应当只能传输一种模式(基模LP01)的光,以便尽可能的为通信系统提供最大带宽。
但这种行为取决于窗口的工作波长以及光纤的性能参数,如光纤的芯径以及芯、包层间的折射率的差值Δ。
截止波长指的是,单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式(基模)的光,而在该波长之下,光纤可传播多种模式(包含高阶模)的光。
理论分析表明,光纤中能够传播的模式数是有限的,只有满足全反射和相位一致条件的模式才能在光纤中传播,而其它模式则被截止。
实现单模传输条件是：归一化频率V小于其归一化截止频率Vc(V≤Vc)。
α- 折射率分布指数对阶跃型多模光纤:α→∞,Vc =2.405抛物型光纤:α=2,Vc =3.533三角形折射率分布:α=1,Vc =4.379对应的截止波长λc为：n1- 芯折射率指数a - 芯径Δ-相对折射率理论截止波长对通信网络的设计,用途不大,因而国际标准化组织ITU、IEC和EIA都定义了实际截止波长的测定方法,给出了光纤截止波长λc与光缆截止波长λcc的国际标准。
光纤截止波长一般由光纤制造商测定。
光缆截止波长与光纤截止波长有很强的关联性,另外还与光纤及光缆的类型,长度以及附加环有关。
光缆截止波长实质上要比光纤截止波长低,对系统设计者而言,光缆截止波长更为有用。
为避免模式噪音问题,光缆截止波长应低1250nm,这也是多数系统的最小工作波长。
二、截止波长的国际标准根据ITU的推荐G.650, 截止波长可定义为：当光波长大于该波长时,高阶模全功率PLP11与基模全功率PLP01间的比率将降至0.1 dB以下。
在此定义中,第一高阶模LP11,在截止波长处将衰耗掉19.3dB。
依据此定义,还分别给出了光纤截止波长λc与光缆截止波长λcc的测试样品的采集标准光纤截止波长λc 的测试样品：一段2米长,未成缆光纤,中间绕一半径为140 mm的圆环。
光纤基础知识简介
光纤简介一、光纤概述光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。
微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。
通常，光纤一端的发射装置使用发光二极管〔light emitting diode,LED〕或一束激光将光脉冲传送至光纤，光纤另一端的接收装置使用光敏元件检测脉冲。
二、光纤工作波长光是一种电磁波。
可见光局部波长围是：390nm—760nm(纳米)，大于760nm 局部是红外光，小于390nm局部是紫外光。
光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km，1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。
三、光纤分类光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，各种分类如下。
〔1〕工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤〔0.85μm、1.3μm、1.55μm〕。
〔2〕折射率分布：阶跃〔SI〕型光纤、近阶跃型光纤、渐变〔GI〕型光纤、其它〔如三角型、W型、凹陷型等〕。
〔3〕传输模式：单模光纤〔含偏振保持光纤、非偏振保持光纤〕、多模光纤。
〔4〕原材料：石英光纤、多成分玻璃光纤、塑料光纤、复合材料光纤〔如塑料包层、液体纤芯等〕、红外材料等。
按被覆材料还可分为无机材料〔碳等〕、金属材料〔铜、镍等〕和塑料等。
〔5〕制造方法：预塑有汽相轴向沉积〔VAD〕、化学汽相沉积〔CVD〕等，拉丝法有管律法〔Rod intube〕和双坩锅法等。
四、单模光纤与多模光纤光纤是一种光波导，因而光波在其中传播也存在模式问题。
所谓“模〞是指以一定角速度进入光纤的一束光。
模式是指传输线横截面和纵截面的电磁场结构图形，即电磁波的分布情况。
一般来说，不同的模式有不同的的场结构，且每一种传输线都有一个与其对应的基模或主模。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤与波长的关系
光是一种电磁波，它在光纤中的传播属于介质圆波导，当光线在介质的界面发生全反射是，电磁波被限制在介质中，这种波型成为导波或导模。
对给定的导波和工作波长，存在多种满足全反射条件的入射情况，称为导波的不同模式。
将光纤按照传输模式分类，有多模光纤和单模光纤之分。
多模光纤可以传输若干个模式，而单模光纤对给定的工作波长只能传输一个模式。
多模光纤多用于传输速率相对较低，传输距离相对较短的网络中，如局域网等，这类网络中通常具有节点多，接头多，弯路多，而且连接器、耦合器的用量大，单位光纤长度使用光源个数多等特点，使用多模光纤可以有效的降低网络成本。
单模光纤多用于传输距离长，传输速率相对较高的线路中，如长途干线传输，城域网建设等。
单模一种光纤类型，光以单一路径通过这种光纤。
以激光器为光源。
多模一种光纤类型，光以多重路径通过这种光纤。
以发光二极管或激光器为光源。
按传输模式分
按光在光纤中的传输模式可分为：
单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。
光纤的工作波长有短波长0.85μm、长波长
1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为
2.5dB/km,1.31μm的损耗为
0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长
1.65μm以上的损耗趋向加大。
由于OHˉ的吸收作用，
0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。
80年代起，倾向于多用单模光纤，而且先用长波长
1.31μm。
多模光纤
多模光纤(MultiMode Fiber)：
中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：
600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
单模光纤
单模光纤(Single Mode Fiber)：
中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
后来又发现在
1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。
这就是说在1.31μm波长处，单模光纤的总色散为零。
从光纤的损耗特性来看，1.31μm处正好是光纤的一个低损耗窗口。
这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。
1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。
单模光纤相比于多模光纤可支持更长传输距离，在100MBPS的以太网以至这行的1G千兆网，单模光纤都可支持超过5000m的传输距离。
从成本角度考虑，采用单模光纤的成本会比多模光纤的成本高。
在多模光纤上传输决定传输距离的主要因素是光纤的带宽和LED的工作波长，
例如，如果采用工作波长1300nm的LED和50微米的光纤，其传输带宽是400MHz.km，链路衰减为0.7dB/km，
如果基带传输频率F为150MHz，对于出纤功率为-18dBm，接收灵敏度为-25 dBm的光纤传输系统，其最大链路损耗为7 dB，则可计算：
ST连接器损耗：2dB（两个ST连接器）
光学损耗xx量：2
则理论传输距离：
L=（7 dB-2 dB-2 dB）/0.7dB/km=4.2 km
L为传输距离，而根据光纤的带宽计算：
L=B/F=400MHz.km/150MHz=2.6km
其中B为光纤带宽，F为基带传输频率，那么实际传输测试时，L
￡2.6km，由此可见，决定传输距离的主要因素是多模光纤的带宽。
（2）单模传输设备所采用的光器件是LD，通常按波长可分为850nm和1300nm两个波长，按输出功率可分为普通L
D、高功率L
D、DFB-LD（分布反馈光器件）。
单模光纤传输所用的光纤最普遍的是G.652，其线径为9微米。
1310nm波长的光在G.652光纤上传输时，决定其传输距离限制的是衰减因数；因为在1310nm波长下，光纤的材料色散与结构色散相互抵消总的色散为0，在1310nm波长上有微小振幅的光信号能够实现宽频带传输。
1550nm波长的光在G.652光纤上传输时衰减因数很小，单纯从衰减因数考虑，1550nm波长的光在相同的光功率下传输的距离大于1310nm波长的光下的传输的距离，但是实际情况并非如此，单模光纤带宽B与色散因数D的关系为：
B=132.5/（Dl*D*L）GHz
其中L为光纤的长度，Dl为谱线宽度，对于1550nm波长的光，其色散因数如表3为20 ps/(nm.km)，假设其光谱宽度等于1nm，传输距离为L=50公里，则有：
B=132.5/（D*L）GHz=132.5MHz
也就是说，对于模拟波形，采用1550nm波长的光，当传输距离为50公里时，传输带宽已经小于132.5 MHz，如果基带传输频率F为150MHz，那么传输距离已经小于50km，况且实际应用中，光源的谱线宽度往往大于1nm。
从上式可以看出，1550nm波长的光在G.652光纤上传输时决定其传输距离限制的主要是色散因数。
