光纤截止波长测试

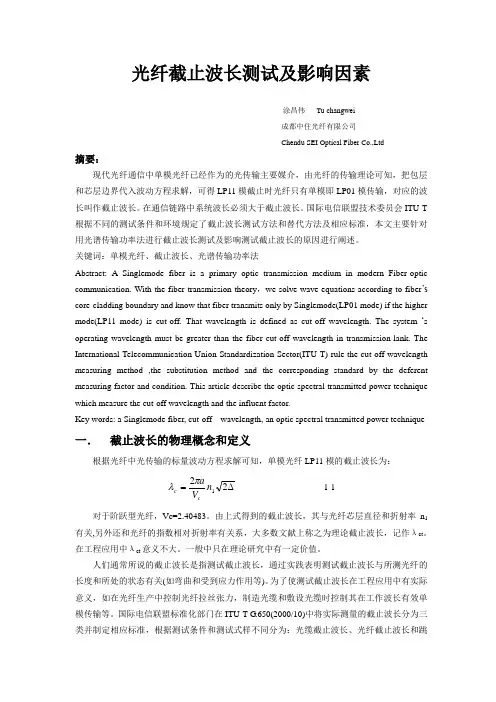

光纤截止波长测试及影响因素涂昌伟 Tu changwei成都中住光纤有限公司 Chendu SEI Optical Fiber Co.,Ltd摘要：现代光纤通信中单模光纤已经作为的光传输主要媒介，由光纤的传输理论可知，把包层和芯层边界代入波动方程求解，可得LP11模截止时光纤只有单模即LP01模传输，对应的波长叫作截止波长。
在通信链路中系统波长必须大于截止波长。
国际电信联盟技术委员会ITU-T 根据不同的测试条件和环境规定了截止波长测试方法和替代方法及相应标准，本文主要针对用光谱传输功率法进行截止波长测试及影响测试截止波长的原因进行阐述。
关键词：单模光纤、截止波长、光谱传输功率法Abstract: A Singlemode fiber is a primary optic transmission medium in modern Fiber-optic communication. With the fiber transmission theory ，we solve wave equations according to fiber ’s core-cladding boundary and know that fiber transmits only by Singlemode(LP01 mode) if the higher mode(LP11 mode) is cut-off. That wavelength is defined as cut-off wavelength. The system ‘s operating wavelength must be greater than the fiber cut-off wavelength in transmission-lank. The International Telecommunication Union Standardization Sector(ITU-T) rule the cut-off wavelength measuring method ,the substitution method and the corresponding standard by the deferent measuring factor and condition. This article describe the optic spectral transmitted power technique which measure the cut-off wavelength and the influent factor.Key words: a Singlemode fiber, cut-off wavelength, an optic spectral transmitted power technique一． 截止波长的物理概念和定义根据光纤中光传输的标量波动方程求解可知，单模光纤LP11模的截止波长为：∆=221n V acc πλ 1-1 对于阶跃型光纤，Vc=2.40483。
光纤截止波长测试及影响因素
光纤截止波长测试及影响因素涂昌伟 Tu changwei成都中住光纤有限公司Chendu SEI Optical Fiber Co.,Ltd摘要：现代光纤通信中单模光纤已经作为的光传输主要媒介，由光纤的传输理论可知，把包层和芯层边界代入波动方程求解，可得LP11模截止时光纤只有单模即LP01模传输，对应的波长叫作截止波长。
在通信链路中系统波长必须大于截止波长。
国际电信联盟技术委员会ITU-T 根据不同的测试条件和环境规定了截止波长测试方法和替代方法及相应标准，本文主要针对用光谱传输功率法进行截止波长测试及影响测试截止波长的原因进行阐述。
关键词：单模光纤、截止波长、光谱传输功率法Abstract: A Singlemode fiber is a primary optic transmission medium in modern Fiber-optic communication. With the fiber transmission theory ，we solve wave equations according to fiber ’s core-cladding boundary and know that fiber transmits only by Singlemode(LP01 mode) if the higher mode(LP11 mode) is cut-off. That wavelength is defined as cut-off wavelength. The system ‘s operating wavelength must be greater than the fiber cut-off wavelength in transmission-lank. The International Telecommunication Union Standardization Sector(ITU-T) rule the cut-off wavelength measuring method ,the substitution method and the corresponding standard by the deferent measuring factor and condition. This article describe the optic spectral transmitted power technique which measure the cut-off wavelength and the influent factor.Key words: a Singlemode fiber, cut-off wavelength, an optic spectral transmitted power technique一． 截止波长的物理概念和定义根据光纤中光传输的标量波动方程求解可知，单模光纤LP11模的截止波长为： ∆=221n V a cc πλ 1-1 对于阶跃型光纤，Vc=2.40483。
截止波长
10 log
PLP11 PLP01
0.1dB
在此定义中，第一高阶模 LP11，在截止波长处将衰耗掉 19.3dB。 依据此定义， 还分别给出了光纤截止波长λ c 与光缆截止波长λ cc 的测试样品的采集标 准 光纤截止波长λ c 的测试样品： 一段 2 米长，未成缆光纤，中间绕一半径为 140 mm 的圆环。 光缆截止波长λ cc 的测试样品： A） 取一段长 22 米的光缆，其中两端各包 1 米长的未成缆光纤，为了模拟接头盒的效 果，两端各绕制一个半径为 40 mm 的圆环。 由于一般的光纤生产厂没有成缆的光纤，因而 ITU，IEC 和 EIA 提出另一种，可供光纤 生产厂的测试样品的采集标准： B） 一段长 22 米的未成缆光纤，将中间 20 米绕制成半径≥140 mm 的若干个圆环，两 端仍然各含一个半径为 40mm 的圆环。 Bellcore 文件 GR-20 提出了一种简便的测试样品的采集标准： C）一段两米长的光纤，其中绕制两个半径 40 mm 的圆环。 但是，这种测试方法仅对 MCSM 单模光纤，才能给出等值的结果。 三· 测试结果的比较 文献[1]中对两种未成缆 MCSM 光纤的光缆截止波长的测试方法进行了比较[测试样品 的采集标准（B）和（C）]。测试样品选择了一些截止波长超过标准的光纤，以便发现最佳 的映射图形。图 1，给出了两个测试标准所得到的光纤与光缆截止波长的对应结果。 由下图可以看出，由两种未成缆光纤测试标准给出的结果所拟合的曲线非常吻合（ 22 米未成缆光纤及 Bellcore 2 米未成缆光纤） 。 这说明光纤样品的长度对光缆截止波长的测量
图4 截止波长的分布 1400 1300 1200 1100
11 13 15 17 截止波长
位置
1 ． Ir. P ete r P rleun is, the cable and fiber cu t o ff l Fiber BV P O Box 1136, 5602 BC Eindho ven th e Netherlan d. 2. 何珍宝, PCVD 光 纤 的 均 匀 性 ， 光 电 产 品 世 界 ， 2000 年 第 11 期 .
ITU-T G.652单模光纤和光缆的特性
国际电联 2005 版权所有。未经国际电联事先书面许可，不得以任何手段复制本出版物的任何部分。
ii
ITU-T G. 652 建议书（06/2005）
ITU-T G.652 建议书
单模光纤和光缆的特性
摘要
本建议书描述了单模光纤和光缆的几何、机械及传输属性，光纤的零色散波长约为 1310nm。这 种光纤原本是为在 1310nm 波长范围内使用而进行优化的，但也可以用于 1550nm 波长范围。这个最 初于 1984 年编制的最新版本的建议书明确提出，PMDQ 必须在未成缆光纤上标明，并缩小某些容差。 本版旨在保持此光纤在高性能光传输系统不断发展的情况下继续取得商业成功。
表3g652c属性类似于g652a允许在1360nm到1530nm的扩展波长范围内的部分传表4g652d属性类似于g652b允许在1360nm到1530nm的扩展波长范围内的部分传652062005652a波长1310nm标称值范围8695标称值1250核壳同心度误差最大值06包层不圆度最大值10光缆截止波长最大值1260半径30mm100宏弯损耗在1550nm区域的最大值01db表面应力最小值069gpa0min1300nm0max1324nm色散系数0max0092psnmkm在1310nm区域的最大值05dbkm衰减系数在1550nm区域的最大值04dbkm20光缆001pmd系数最大pmdq05pskm注根据62的规定确定了未成缆光纤的最大pmd652062005652b波长1310nm标称值范围869506m标称值1250m包层直径核壳同心度误差最大值06m包层不圆度最大值10光缆截止波长最大值1260nm半径30mm100宏弯损耗在1625nm区域的最大值01db表面应力最小值069gpa0min1300nm0max1324nm色散系数0max0092psnmkm衰减系数在1310nm区域的最大值04dbkm在1550nm区域的最大值035dbkm在1625nm区域的最大值04dbkm20根光缆001pmd系数pmd的最大值020pskm注根据62的规定确定了未成缆光纤 参考性文献 ........................................................................................................................
光缆技术指标
3-1、光缆主要技术要求及指标1 光缆中的光纤光缆中的光纤1.1.1使用ITU-T 建议的单模光纤。
1.1.2每一包中的所有光缆及光缆中的所有光纤为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。
每盘光缆保证没有光纤接头。
1.1.3 模场直径（1310nm）标称值：μm偏差：不超过±μm模场直径（1550nm）标称值：μm偏差：不超过±μm1.1.4 包层直径标称值：125μm偏差：不超过±1μm1310nm波长的模场同心度偏差：小于μm。
1.1.6包层不圆度：小于1%。
1.1.7 截止波长截止波长满足下述λcc或λc要求：λc （在2米光纤上测试）：1100～1330nmλcc（在20米光缆+2米光纤上测试）：≤1270nm1.1.8 光纤衰减系数（1）在1310nm波长上的最大衰减系数为km在1285～1330nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过km。
在1550nm波长上的最大衰减系数为km在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过km。
（2）光纤衰减曲线具有良好的线性并且无明显台阶。
用光时域反射计（OTDR）检测任意一根光纤时，在1310nm和1550nm处500m光纤的衰减值不大于（αmean+）/2,αmean是光纤的平均衰减系数。
1.1.9光纤在1550nm波长上的弯曲衰减特性以37.5mm的弯曲半径松绕100圈后,衰减增加值小于。
1.1.10 色散零色散波长范围为（1300～1324）nm。
最大零色散点斜率不大于ps /(nm2·km)。
1288～1339nm范围内色散系数不大于ps /(nm·km)。
1271～1360nm范围内色散系数不大于ps /(nm·km)。
1550nm波长的色散系数不大于18 ps /(nm·km)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

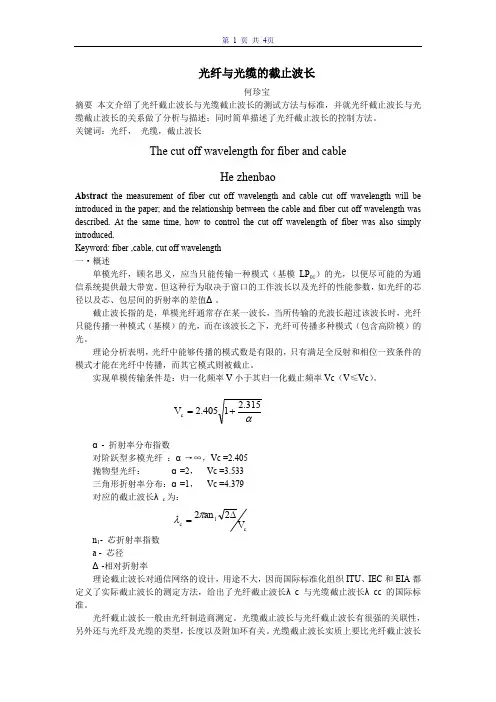

光纤与光缆的截止波长
