数据串的长度送入 CX/ECX 建立方向标志（可用 STD 指令将 DF 置 1 或用 CLD 指令将 DF 清 0） （14）格式：① STOSB——往字节串中存数
8.Pentium 微处理器的超标量流水线技术和分支预测技术 超标量流水线 在 Pentium 中，采用 U 和 V 两条流水线，每条流水线均含有独立的 ALU、一系列寄存器、地 址生成电路和连接数据的 Cache 接口。能够以并行方式在 U、V 两条流水线上同时执行两条 指令。 主流水线 U 可以执 Intel 体系结构的全部整型与浮点指令，包括微代码构成的复杂指令。 V 流水线则只能执行简单的整型指令和浮点部件的 FXCHG 指令。 Pentium 的一条流水线含有 5 个流水线级。 指令预取级 PF 首次译码级 D1 二次译码级 D2 执行级 EX 回写级 WB 流水线运行时，一条接一条的指令连续不断地送到流水线，于是，在流水线全速运行时，同 一个时钟周期内，多个部件分别对多条指令的不同步骤进行操作。 分支转移的动态预测 Pentium 用分支目标缓冲器 BTB(branch target buffer)来执行预测功能，它含有一个 1KB 容量的 Cache，其中可以容纳 256 条转移指令的目标地址和历史状态。 当一条指令造成分支时，BTB 检测这条指令以前的执行状态，并用此状态信息预测当前的分 支目标地址，然后预取此处的指令。 高速分支预测技术 Pentium 微处理器的存储器组织及 I/O 地址空间与 80486 微处理器完全相同。
微机原理复习提纲

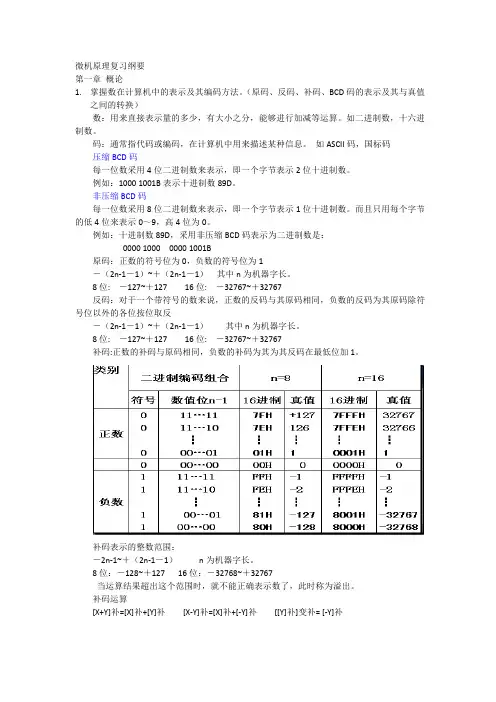

微机原理复习纲要1.微机基础一、计算机中数的表示方法进位计数制及各计数制间的转换二进制数的运算带符号数的表示方法—原码、反码、补码BCD码和ASCII码二、微型计算机概述单片机及其发展概况单片机的结构及特点三、微型计算机系统组成及工作过程微型计算机功能部件微型计算机结构特点微型计算机软件微型计算机工作原理2.单片机硬件系统一、概述（一）单片机及单片机应用系统单片机应用系统是以单片机为核心，配以输入、输出、显示、控制等外围电路和软件，能实现一种或多种功能的实用系统。
（二）MCS-51单片机系列二、MCS-51单片机结构和原理（一）单片机的内部组成及信号引脚组成：CPU、内部RAM、内部ROM、定时/计数器、并行I/O口、串行口、中断系统、时钟电路等。
（二）内部数据存储器1.寄存器区2.位寻址区3.用户RAM区4.特殊功能寄存器区（三）内部程序存储器三、并行输入/输出口电路结构组成结构：P0口、P1口、P2口、P3口四、时钟电路与复位电路常用晶体振荡器时钟电路（最大12MHz）、复位电路（RST引脚高电平产生复位）。
3.MCS-51单片机指令系统（重点）一、寻址方式包括：寄存器寻址、直接寻址、立即数寻址、寄存器间接寻址、变址寻址、相对寻址和位寻址。
二、指令系统共111条指令。
数据传送指令（29条）算术运算指令（24条）逻辑运算指令（24条）控制转移指令（17条）位操作指令（17条）三、常用伪指令包括：定位伪指令、定义字节伪指令、定义空间伪指令、定义符号伪指令、数据赋值伪指令、数据地址赋值伪指令、汇编结束伪指令。
4.MCS-51单片机汇编语言程序设计一、简单程序设计顺序控制程序。
编程前，要分配内存工作区及有关端口地址。
二、分支程序设计分支程序就是按照分支条件，判断程序流向，并执行。
1.两分支程序设计（单入口、两出口）2.三分支程序设计3.多分支程序设计（散转程序）三、循环程序设计1.单重循环程序设计2.双重循环程序设计（延时程序设计）3.数据传送程序4.循环程序结构（初始化、循环体、循环控制）四、查表程序（主要用于数码管显示子程序）表格是预先定义在程序的数据区中，然后和程序一起固化在ROM中的一串常数。
微机原理复习提纲10

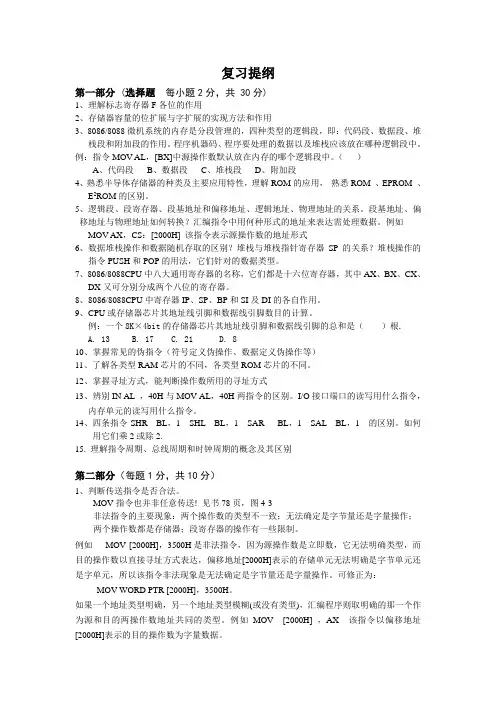

复习提纲第一部分 (选择题每小题2分，共 30分)1、理解标志寄存器F各位的作用2、存储器容量的位扩展与字扩展的实现方法和作用3、8086/8088微机系统的内存是分段管理的，四种类型的逻辑段，即：代码段、数据段、堆栈段和附加段的作用。
程序机器码、程序要处理的数据以及堆栈应该放在哪种逻辑段中。
例：指令MOV AL，[BX]中源操作数默认放在内存的哪个逻辑段中。
（）A、代码段B、数据段C、堆栈段D、附加段4、熟悉半导体存储器的种类及主要应用特性，理解ROM的应用，熟悉ROM 、EPROM 、E2ROM的区别。
5、逻辑段、段寄存器、段基地址和偏移地址、逻辑地址、物理地址的关系。
段基地址、偏移地址与物理地址如何转换？汇编指令中用何种形式的地址来表达需处理数据。
例如MOV AX，CS：[2000H] 该指令表示源操作数的地址形式6、数据堆栈操作和数据随机存取的区别？堆栈与堆栈指针寄存器SP的关系？堆栈操作的指令PUSH和POP的用法，它们针对的数据类型。
7、8086/8088CPU中八大通用寄存器的名称，它们都是十六位寄存器，其中AX、BX、CX、DX又可分别分成两个八位的寄存器。
8、8086/8088CPU中寄存器IP、SP、BP和SI及DI的各自作用。
9、CPU或存储器芯片其地址线引脚和数据线引脚数目的计算。
例：一个8K×4bit的存储器芯片其地址线引脚和数据线引脚的总和是（）根.A. 13B. 17C. 21D. 810、掌握常见的伪指令（符号定义伪操作、数据定义伪操作等）11、了解各类型RAM芯片的不同，各类型ROM芯片的不同。
12、掌握寻址方式，能判断操作数所用的寻址方式13、辨别IN AL ，40H与MOV AL，40H两指令的区别。
I/O接口端口的读写用什么指令，内存单元的读写用什么指令。
14、四条指令SHR BL，1 SHL BL，1 SAR BL，1 SAL BL，1 的区别。
2013-2014-1微机原理复习提纲
试卷题型1.单选每题2分共40分2.填空每空1分共10分3.简答每题6分共30分4.设计每题10分共20分第一章概述1 微处理器、微型计算机、微型计算机系统由哪些部分组成。
各部分功能及作用。
2. 冯-诺依曼结构计算机由运算器、存储器、控制器、输入设备、输出设备五个部分组成。
=====================================================第二章8086微处理器●8086编程结构:1.8086的地址线20根、数据线16根,可寻址空间1MB;可访问64K(216个I/O 端口。
2.8086/8088微处理器的编程结构包括两大组成部分,BIU和EU,各部分的功能及作用。
(BIU负责管理CPU与存储器、I/O接口间的数据传输;EU负责指令的执行BIU和EU包含哪些组成部分,各部分功能及作用。
3.8086总线周期:总线周期含义;基本总线周期有哪几部分组成;在存储器与I/O 接口速度不匹配时,要在T3和T4之间插入等待周期Tw。
●8086引脚信号和工作模式1. 8086包括两种工作模式:最小工作模式和最大工作模式的概念,主要区别是处理器个数不同。
2. 8086CPU RESET引脚:要求复位脉冲的有效电平必须至少持续4个时钟周期。
重启的状态:CS=FFFFH;其余清0;起始地址从FFFF0H开始;关于中断的引脚INTR(可屏蔽中断请求3. 8086最小模式下典型配置,各个组成部分的功能。
(例如:时钟信号由8284提供8086存储器编址和I/O编址1.对I/O端口的编址统一编址和独立编址方式,各自特点。
======================================================第三章指令系统1 寻址方式:寻址特点;形式地址;有效地址;例如:MOV AX,0110[BX][SI]3.堆栈的工作方式;计算栈顶物理地址,执行PUSH AX或POP AX指令后栈顶地址(如: SS=0008H,SP=000CH,执行完指令后的栈顶地址计算=======================================================第五章存储器1.存储器的定义、分类,各种存储器的特点。
《微机原理》复习提纲重点
2006年上半年2003级工科《微机原理》复习重点第一章数制和码制1．各个进制之间的转换。
例如（123）10=( )2=( )8(37A.B)16=( )1020.8125=( )2= ( )162．原码、补码及反码假设[X]补=00A7H, 则X= ( )HY = -50，则Y的16比特补码=( )2已知[Z]补=A53BH，则[Z]原=( )H3．已知[X]补=7985H, [Y]补=5035H，则[X+Y]补=( )H，是否有进位和溢出？4．16位有符号数A09BH与90A1H谁大谁小？如果两数相减CF及OF值为多少？5. 16位无符号数A09BH与70A1H谁大谁小？如果两数相减CF及OF值为多少？第二章计算机基础知识1．计算机系统的硬件组成：5个部分。
2．根据总线的用途，分为哪三种。
3．存储体系结构：寄存器、高速缓存(即Cache)、主存、辅存。
ROM是指正常情况下只能读不能写的存储器。
RAM在正常工作情况下可以读写，分为静态RAM和动态RAM。
ROM没有易失性，RAM具有易失性，需要周期性刷新。
第三章80486微处理器1．80486的寄存器分为哪4类。
其中基本结构寄存器的通用寄存器有哪些？段寄存器有哪些？P.18~19 2．CR0的PE=1,表示CPU工作在保护模式，PE=0，工作在实模式。
CR0的PG=1表示存储系统允许分页，PG=0，表示不允许分页。
3．在实模式下，80x86存储系统可以寻址物理存储空间1MB，且段地址16位，段内偏移地址（有效地址）16位。
20位的内存物理地址=段地址*16+偏移地址。
多个逻辑地址可以对应同一个物理地址。
逻辑地址由段地址和物理地址组成。
例如1234H:0005H，1200H:345H，1234H:0005H都表示同一个物理地址12345H。
代码段、数据段等的地址空间可以相同，也可以重叠。
4．在保护模式下，80486存储系统可以寻址物理存储空间4GB, 80286存储系统可寻址16MB。
微机原理复习

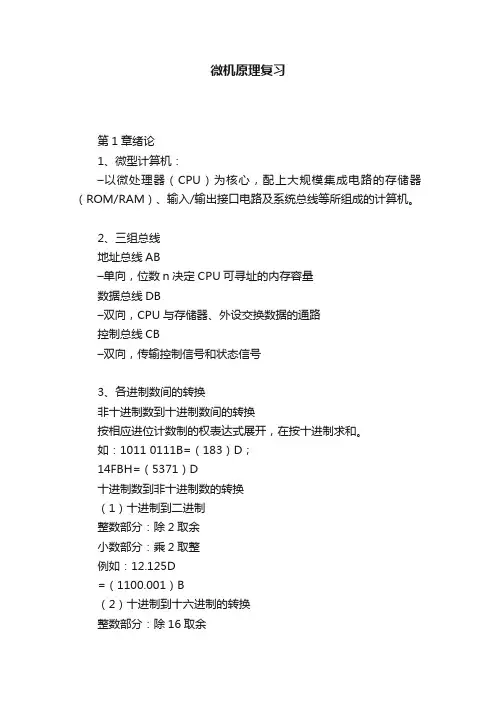

微机原理复习第1章绪论1、微型计算机：–以微处理器（CPU）为核心，配上大规模集成电路的存储器（ROM/RAM）、输入/输出接口电路及系统总线等所组成的计算机。
2、三组总线地址总线AB–单向，位数n决定CPU可寻址的内存容量数据总线DB–双向，CPU与存储器、外设交换数据的通路控制总线CB–双向，传输控制信号和状态信号3、各进制数间的转换非十进制数到十进制数间的转换按相应进位计数制的权表达式展开，在按十进制求和。
如：1011 0111B=（183）D；14FBH=（5371）D十进制数到非十进制数的转换（1）十进制到二进制整数部分：除2取余小数部分：乘2取整例如：12.125D=（1100.001）B（2）十进制到十六进制的转换整数部分：除16取余小数部分：乘16取整二进制与十六进制间的转换用4位二进制数表示1位十六进制数例如：（0101 1000 1001.1100）B=（5 8 9.C）H划分的时候以小数点位分界线，整数部分从最低位开始划，前面不够补零，不影响大小小数部分从最高位开始，后面不够补零，也不影响大小第2章8086 CPU2、8086CPU内部寄存器3、8086微处理器的标志寄存器8086 CPU中的标志位－状态标志FLAGS寄存器中共有6个状态标志位–CF，进位标志。
–PF位，奇偶校验标志。
–AF，辅助进位标志。
–ZF，全零标志。
–SF，符号标志。
–OF ，溢出标志位。
8086 CPU中的标志位－控制标志FLAGS寄存器中共有3个控制标志位–TF，单步标志。
–IF，中断标志。
–DF，方向标志。
题1：已知某存储单元所在的段地址为1900H，偏移地址为8000H，试求出该单元所在的物理地址？第二章作业第2题：8086CPU内部由那两部分组成？他们大致是如何工作的？8086 CPU由指令执行单元和总线接口单元两部分组成。
工作过程：1）读存储器2）EU从指令队列中取走指令，经EU控制器译码分析后，向各部件发控制命令，以完成执行指令的操作3）指令队列满，则BIU处于空闲状态4）指令执行过程中，如果需要进行存取数据，EU就要求BIU完成相应的总线周期?5）在程序转移时，先清空队列，再去新的地址处取指。
微机原理及接口复习提纲
第1章绪论1.二进制、十进制、八进制、十六进制整数小数之间的转换；2.十进制数的8421BCD码表示以及数字和字母的ASCII码；3.带符号数的原码、反码和补码表示以及给定位数补码表示范围；4.冯.依曼结构计算机的组成以及工作原理；5.微型计算机的组成；6.微处理器、微型计算机和微型计算机系统三者之间联系和区别。
第2章8086CPU1.8086、8088CPU数据线、地址线数目以及内存和I/O端口寻找空间的大小；2.8086CPU由哪两部分组成；3.8086CPU内部有哪些寄存器以及各自作用；4.8086CPU标志寄存器有哪些标志位以及各自的含义；5.8086CPU引脚（p28-31中的1、2、3、4、5、、8、、18）作用；6.8086系统中存储器分段原因，逻辑地址和物理地址的转换，默认段地址和偏移地址寄存器规定，堆栈的设置和操作;7.8086CPU有哪两种工作模式及它们的工作特点；第3章8086的寻址方式和指令系统1.什么是寻址方式？8086有哪些寻址方式？2.数据传送类指令MOV、PUSH、POP、XCHG、IN、OUT、LEA，算术运算类指令ADD、ADC、INC、SUB、DEC、CMP，逻辑运算指令和移位指令，控制转移指令等指令的含义及使用。
8086开关中断指令3.段超越前缀第4章汇编语言程序设计1.指令语句和伪指令语句的组成以及它们的区别；2.各种运算符的作用；（逻辑运算符、算术运算符、SEG、OFFSET、DUP、PTR、$）3.段定义语句SEGMENT、ENDS,段分配语句ASSUME,过程定义语句PROC、ENDP变量定义语句，等值伪指令EQU的使用，其他常用伪指令如DB,DW；4.完整汇编语言程序的框架以及返回操作系统的方法；5.汇编语言上机的过程，各个阶段生成文件后缀名（图4.1）6.DOS功能调用的方法和1、2、9号功能的使用；7.统计数列中正数、负数以及0的个数，找出数列中的最大值、最小值以及求和和平均值，大小写字母的转换，利用查表指令进行数据的变换。
微机原理复习大纲
四、 综合应用题
（6分）2、设IBM PC机接有一片8259A（两个端口地址为 60H、61H），管理8个中断源，采用正常完全嵌套、普通EOI 方式，中断请求高电平有效，优先级固定，IRR0 最高，IRR7 最低 ，IRR0 的中 断 类型码为 90H， 由于某种需要 ， IRR5、 IRR7 需被屏蔽，写8259A初始化程序（ICW及OCW），该送 的都要送入。
三、读程与编程（25分）
XOR BX,BL 1、已知汇编语言程序如下：（12分） CLD DATA SEGMENT XUL: LODSB ORG 2000H TEST AL,01H STRG DB JZ NEXT1 25H,3AH,9H,0H,0FCH,96H,62H INC BH DB 6DH,0A3H,2CH JMP NEXT2 S1 DB ? NEXT1:INC BL S2 DB ? NEXT2: LOOP DATA ENDS XUL CODE SEGMENT MOV S1,BH ASSUME CS:CODE,DS:DATA MOV S2,BL MOV AX,DATA MOV AH,4CH MOV DS,AX INT 21H LEA SI,STRG CODE ENDS MOV CX,10 END
问：程序运行后
1）OFFSET STRG=(
2)SI=( )H,BL=(
)H,CX=(
)H )H
)H
3)BYTE PTR[200AH]=(
2、编程题（13分） 内存数据区自ADDR开始存有20个无符号字节数据，编程 求其中最大数的地址，存于其后续单元中。（注意：要求 编写完整的汇编语言程序）
四、 综合应用题（共34分）
8.顺序、循环与分支结构程序的完整编程 9. 分析程序的运行结果 DOS系统功能调用 INT21H 注：不需要记忆，考试时会给出具体使用方法。
