电池循环性能影响
电芯循环寿命不足的原因
电芯循环寿命不足的原因全文共四篇示例，供读者参考第一篇示例：电芯循环寿命不足是指电池在经过一定次数的充放电循环后出现性能下降、容量衰减等问题，影响电池的使用寿命和性能。
电池作为现代电子设备的核心部件，其寿命问题一直备受关注。
以下将从多个方面分析电芯循环寿命不足的原因。
电池的材料选择是影响电芯寿命的重要因素之一。
电池内部的正负极材料是影响电池性能和循环寿命的关键因素。
若正负极材料不纯度高，或者导电性差，都会导致电池内部电子迁移和离子传输受阻，影响电池性能和寿命。
电池的隔膜材料也会影响电芯的循环寿命，低质量的隔膜材料容易被穿透或造成内部短路，从而影响电池的循环寿命。
电池充放电过程中的热量会加速电池寿命的衰减。
充电和放电过程中，电池内部会产生热量，若过度充放电或者充电功率过大，会导致电池内部温度过高，对电池内部材料产生损害，进而影响电芯的循环寿命。
充电过程中，如果电子迁移不均匀，也会使电池内部产生局部过热，影响电芯寿命。
不合理的充电管理也是导致电芯寿命不足的原因之一。
电池内部的充电管理系统对电池的性能和寿命有着重要影响。
若充电电流、充电电压等参数不合理，容易导致电池内部的充电不均匀，使得电芯局部过热。
不合理的充电管理还可能导致过充或过放现象，对电芯循环寿命造成伤害。
外部环境因素也会对电芯寿命造成影响。
如高温、湿度、震动等外部环境因素都会影响电池的寿命。
高温会加速电池内部化学反应速度，导致电池寿命衰减；湿度会影响电池内部材料的导电性；震动则容易导致电池内部材料疲劳开裂，损害电芯寿命。
电芯循环寿命不足的原因多方面，主要包括电池材料、充放电过程热量、不合理充电管理和外部环境等因素。
为了延长电芯的循环寿命，需要在电池设计和生产过程中重视材料的选择、充电管理的合理性和外部环境的影响，以尽可能减少电池寿命衰减的因素，提高电池的使用寿命和性能。
第二篇示例：电芯作为电动汽车的重要组成部件，其循环寿命不足一直是制约电动汽车使用寿命和性能的关键问题。
偶极-偶极相互作用 溶剂 锂离子电池
偶极-偶极相互作用溶剂锂离子电池下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!偶极-偶极相互作用是指分子之间由于电荷分布不均而产生的相互作用力。
关于电池寿命,不要用到电量0%再充电,且充电充到95%电量即可!

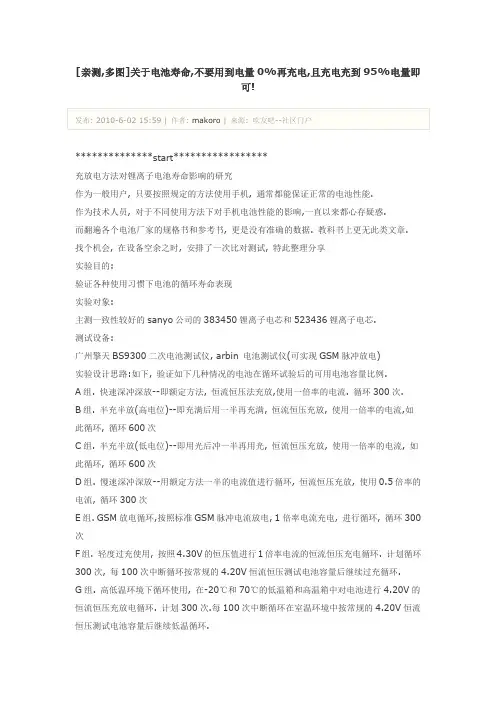

[亲测,多图]关于电池寿命,不要用到电量0%再充电,且充电充到95%电量即可!**************start*****************充放电方法对锂离子电池寿命影响的研究作为一般用户, 只要按照规定的方法使用手机, 通常都能保证正常的电池性能.作为技术人员, 对于不同使用方法下对手机电池性能的影响,一直以来都心存疑惑.而翻遍各个电池厂家的规格书和参考书, 更是没有准确的数据. 教科书上更无此类文章. 找个机会, 在设备空余之时, 安排了一次比对测试, 特此整理分享实验目的:验证各种使用习惯下电池的循环寿命表现实验对象:主测一致性较好的sanyo公司的383450锂离子电芯和523436锂离子电芯.测试设备:广州擎天BS9300二次电池测试仪, arbin 电池测试仪(可实现GSM脉冲放电)实验设计思路:如下, 验证如下几种情况的电池在循环试验后的可用电池容量比例.A组. 快速深冲深放--即额定方法, 恒流恒压法充放,使用一倍率的电流. 循环300次.B组. 半充半放(高电位)--即充满后用一半再充满, 恒流恒压充放, 使用一倍率的电流,如此循环, 循环600次C组. 半充半放(低电位)--即用光后冲一半再用光, 恒流恒压充放, 使用一倍率的电流, 如此循环, 循环600次D组. 慢速深冲深放--用额定方法一半的电流值进行循环, 恒流恒压充放, 使用0.5倍率的电流, 循环300次E组. GSM放电循环,按照标准GSM脉冲电流放电, 1倍率电流充电, 进行循环, 循环300次F组. 轻度过充使用, 按照4.30V的恒压值进行1倍率电流的恒流恒压充电循环. 计划循环300次, 每100次中断循环按常规的4.20V恒流恒压测试电池容量后继续过充循环.G组. 高低温环境下循环使用, 在-20℃和70℃的低温箱和高温箱中对电池进行4.20V的恒流恒压充放电循环. 计划300次.每100次中断循环在室温环境中按常规的4.20V恒流恒压测试电池容量后继续低温循环.[ Edited by makoro on 2010-6-2 16:06 ]锂电池-寿命.jpgmakoro2010-6-02 16:12:10======================================================== ============================实验数据以及分析:经过超过2个月的测试, 终于结束实验, 循环结束的电池均再次以0.2C和1C倍率进行一次容量测试.整理数据如下:一、正常充放组比对选ABCD 4组电池进行比对.得到几个比对结果:1.大电流(1C)循环比小电流(0.5C)循环, 容量衰减快一点: 差异约5%. AD组比对2.低电位下进行循环,电池容量衰减最慢, 即寿命最长. 通俗讲就是经常保持电池在没充满状态下使用利于延长电池寿命.3.全充全放, 即用光了才去充电, 其对电池的循环性能影响比用一半充一半要大. 这个结果恐怕是对那些宣言用光充电论者最大的否定.4.在各种情况下循环, 经过相同的使用容量后, 电池容量差异不大, 最高和最低差异仅8%. 用户实际使用几乎不可察觉.二、轻度过充使用对电池寿命的影响F组实验数据此组实验选用一容量为700mAh的电芯做单独测试, 同时测试两块, 获得循环曲线图如下:可以看到, 轻度过充循环(4.30V), 在初始阶段可以获得较高的电池容量.约能提升15%.但是在50多次后容量急转而下, 100次循环的时候已经到达原300次寿命点.130次后几乎没有可用容量. 在200次后中断测试, 观察电池, 呈发鼓状态, 说明电芯已经严重受损.三、高低温下充放电对电池寿命的影响G组数据如下本组实验选用同批次sanyo公司的523436电芯做比对测试高温和低温对电池的循环性能影响非常大, 100次即已经达到其室温300次的循环寿命值.200次循环后中断测试, 观察电池呈发鼓状,说明电池已经严重恶化.四、GSM脉冲放电对电池寿命的影响E组数据如下本组测试分别选用sanyo/sony/BYD三家公司的523436电芯做比对测试.测试表明, GSM脉冲放电循环组相比正常的恒流放电循环组, 循环表现稍差, 但是差异很小.仅在300次后才表现出最高3%的容量下降.附加说明GSM脉冲放电解释:锂离子电池通常情况下放电电流不能超过1.5倍率, 即1000mAh 的电池, 放电电流不能超过1.5A如果是700mAh的电池, 不能超过1A. 但是实际在GSM手机工作的时候, 会出现高达2A以上的脉冲电流.其脉冲宽度定义如下:按照C 的典型GSM脉冲图,设定放电程序为:1.7A(0.55ms )+200mA(4.05ms)那么这个脉冲放电对锂电池会有什么影响呢, 有2个地方需要考虑:1. 电池放电平台的降低, 会影响手机在使用的时候可用容量. 见插图2. 对电池寿命的影响是否会比恒流放电影响大, 见上面的实验结果分析.======================================================== ========================总结:1.浅充浅放更利于延长锂离子电池寿命2.高低温环境下使用锂离子电池, 将严重恶化电池性能3.轻度过充锂离子电池, 虽然能在一开始获得较好的电池容量表现, 但是长期轻度过充将严重影响电池性能.4.GSM大电流脉冲放电虽然呈现超过2A的峰值电流, 但是因其整体平均电流不大, 对锂离子电池循环寿命影响有限5.所以使用锂电的最佳方法：用过就充，充电不必充太满，90%时拔掉电源即可(LION电池是非常娇气的，非常怕过充电，因为他对电流的吸收几乎是100%，即便是5ma的电流长期充电也会导致过充，而影响电池寿命。
电池过度放电会对设备性能产生什么影响
电池过度放电会对设备性能产生什么影响在我们的日常生活中，电子设备已经成为不可或缺的一部分，而电池则是这些设备的动力源泉。
然而，很多人可能没有意识到，电池过度放电会对设备的性能产生一系列不良影响。
接下来，让我们深入探讨一下这个问题。
首先，我们需要了解一下什么是电池过度放电。
简单来说，当电池的电量被消耗到低于其设计的最低工作电压时，就被认为是过度放电。
不同类型的电池，其最低工作电压有所不同，但一般来说，当电池电量几乎耗尽，设备自动关机或者无法正常运行时，就可能已经发生了过度放电。
电池过度放电对设备性能的影响之一是缩短电池的使用寿命。
电池的寿命通常是以充放电循环次数来衡量的。
每次过度放电都会对电池内部的化学结构造成一定程度的损害，使得电池在后续的使用中能够存储的电量逐渐减少。
久而久之，电池的续航能力会大幅下降，需要更频繁地充电，甚至可能完全无法正常充电和使用。
其次，过度放电可能导致电池内阻增大。
内阻增大意味着电池在充电和放电过程中会产生更多的热量。
这不仅会影响电池的性能，还可能对设备的安全性构成威胁。
在极端情况下，过热可能引发电池膨胀、漏液甚至爆炸，给用户带来人身伤害和财产损失。
对于一些智能设备，如手机、平板电脑等，电池过度放电还可能导致系统不稳定。
设备的电源管理系统会根据电池的电量来调整性能，如果电池电量过低且发生过度放电，系统可能会出现卡顿、死机、自动重启等问题。
这会严重影响用户的使用体验，甚至可能导致数据丢失或损坏。
此外，过度放电还可能对电池的充电速度产生影响。
受损的电池在充电时，往往需要更长的时间才能充满，而且充电效率也会降低。
这意味着用户需要花费更多的时间等待设备充电，给日常生活和工作带来不便。
另外，电池过度放电还可能对设备的硬件造成损害。
例如，在笔记本电脑中，过度放电可能会影响主板上的电源管理芯片和其他相关组件，导致电脑出现故障，维修成本增加。
那么，如何避免电池过度放电呢？其实，方法并不复杂。
电池循环寿命与容量保持率的要求与优化策略
电池循环寿命与容量保持率的要求与优化策略电池循环寿命与容量保持率是评估电池性能的两个重要指标。
循环寿命指的是电池在充放电循环过程中能够保持正常工作的次数，而容量保持率则是指电池在使用一段时间后剩余容量与初始容量之比。
对于电池循环寿命与容量保持率的要求，首先应满足使用者的需求。
电池作为能源存储装置，其循环寿命需要能够支持产品的使用寿命，比如在电动汽车中，电池的寿命需要能够满足车辆预期的使用年限。
同时，容量保持率需要能够保证电池在使用一段时间后仍能够提供足够的储能，否则将影响产品的性能和用户体验。
其次，电池循环寿命与容量保持率的要求也应考虑到环境和经济因素。
提高电池循环寿命和容量保持率通常需要增加电池的成本和体积，但是对于一些应用场景，如可穿戴设备和移动电话等，用户对于电池的体积和重量有较高的要求。
因此，在追求循环寿命和容量保持率的同时，还需要平衡成本和性能之间的关系，以满足不同使用场景的需求。
针对电池循环寿命与容量保持率的优化策略，可以从以下几个方面考虑：一是通过优化电池化学组成和设计结构来提高循环寿命和容量保持率。
例如，采用更稳定、高容量的正负极材料，调整电解液配方，改变电池结构等，都可以提高电池的循环寿命和容量保持率。
二是通过优化电池管理系统来延长电池的寿命和提高容量保持率。
电池管理系统可以对电池进行充放电控制、温度控制和安全保护等操作，以提高电池的使用寿命和容量保持率。
例如，合理控制电池的充放电电流和电压，避免过充和过放，以及优化温度管理策略，都可以延长电池的寿命和提高容量保持率。
三是通过优化电池的使用环境和工作状态来延长电池的寿命和提高容量保持率。
电池的寿命和容量保持率受到使用环境的影响，如温度、湿度等。
因此，合理控制电池的工作温度和湿度，避免长时间暴露在极端环境中，可以提高电池的循环寿命和容量保持率。
综上所述，电池循环寿命与容量保持率的要求需要适应用户需求，并考虑到环境和经济因素。
实现循环寿命和容量保持率的优化需要从电池的化学组成和设计结构、电池管理系统以及电池的使用环境和工作状态等多个方面综合考虑，以达到性能和成本之间的平衡，满足不同应用场景的需求。
锂电池循环过程中直流内阻
锂电池循环过程中直流内阻
在锂电池的充放电循环过程中，电池的直流内阻是一个重要的参数，它可以影响电池的性能和循环寿命。
直流内阻是指电池在直流工作状态下对电流的阻碍程度，通常用欧姆（Ω）来表示。
以下是关于锂电池循环过程中直流内阻的一些重要考虑因素：
1.充放电过程中内阻变化：锂电池在充放电过程中，尤其是在多次循环后，其直流内阻可能会发生变化。
这是因为电池内部的化学和物理过程，如电解质的溶解、极板的膨胀收缩等，都可能导致内阻的变化。
2.高速充放电和高温环境：高速充放电和高温环境可能导致锂电池内阻的升高。
这是因为在这些条件下，电池内部的反应速度增加，可能导致更多的电化学和热效应，从而增加电池的内阻。
3.电池健康状况：锂电池的健康状况也会影响其内阻。
例如，电池的老化、损伤或不良条件下的使用都可能导致内阻的增加。
4.直流内阻测量：直流内阻通常通过应用一个小的交流或直流电流脉冲并测量电压响应来进行测量。
这可以通过使用恒流或脉冲法来实现，测量电压降并计算电池的内阻。
5.内阻与性能关系：内阻的增加可能导致电池在高负载下的电压下降，影响电池的功率输出。
在一些应用中，对于高性能电池系统而言，较低的内阻通常是一个重要的设计目标。
总的来说，锂电池循环过程中的直流内阻是一个复杂的参数，受到多种因素的影响。
准确测量和了解内阻的变化有助于评估电池的性能和健康状况，并在电池管理系统中采取适当的措施以维护电池的性能。
锂电池循环后的弛豫电压
锂电池循环后的弛豫电压锂电池是当今最常用的电池之一，其在移动设备、电动汽车和可再生能源存储中起着重要作用。
在使用过程中，锂电池的循环性能是一个关键指标，而其中的弛豫电压则是评估循环性能的重要参数之一。
弛豫电压是指锂电池在放电后，停止放电并保持静置一段时间后，电池电压下降的幅度。
在实际应用中，锂电池的弛豫电压对电池性能的稳定性和容量保持率有着直接影响。
弛豫电压的大小与电池的循环次数密切相关。
随着循环次数的增加，锂电池的弛豫电压会逐渐增大。
这是因为锂电池在循环过程中，活性物质与电解液的接触面积逐渐减小，导致电池内部的反应速率降低，从而使得弛豫电压升高。
弛豫电压的变化也与电池的负载电流有关。
在高负载电流下，锂电池的弛豫电压会相对较高，而在低负载电流下，弛豫电压则相对较低。
这是因为高负载电流会加速锂离子的迁移速率，使得电池内部的反应速率增加，从而导致弛豫电压升高。
锂电池的弛豫电压还会受到温度的影响。
在高温环境下，锂电池的弛豫电压会相对较低，而在低温环境下，弛豫电压则相对较高。
这是因为高温会加速电池内部反应的进行，使得弛豫电压降低。
为了提高锂电池的循环性能和降低弛豫电压，人们提出了许多改进方法。
例如，可以通过优化电池的正负极材料，改变电解液的配方，提高电池的循环稳定性和容量保持率。
此外，合理控制电池的充放电速率和温度，也可以有效减小弛豫电压的大小。
锂电池循环后的弛豫电压是评估电池循环性能的重要指标之一。
弛豫电压的大小与循环次数、负载电流和温度等因素密切相关。
通过优化电池材料、改进电解液配方以及合理控制充放电速率和温度，可以有效降低弛豫电压的大小，提高锂电池的循环性能和使用寿命。
对于锂电池的研究和应用来说，进一步深入理解和控制锂电池的弛豫电压是非常重要的。
影响锂离子电池的因素
影响锂离子电池的因素锂离子电池是一种常见的可充电电池，广泛应用于移动设备、电动车辆和储能系统等领域。
影响锂离子电池性能的因素主要包括电极材料、电解质、内阻、充放电速率、温度等。
以下将一一介绍这些因素。
首先，电极材料是影响锂离子电池性能的关键因素之一、锂离子电池的正负极通常采用碳材料（如石墨）和过渡金属氧化物（如钴酸锂、锰酸锂、磷酸铁锂等）作为活性材料。
不同的电极材料具有不同的理论容量和倍率性能，对电池的能量密度、功率密度和循环寿命等性能有重要影响。
其次，电解质也是影响锂离子电池性能的重要因素之一、电解质主要包括有机溶剂和盐类溶液，用于促进锂离子在电解质中的传输。
合适的电解质选择能够提高电池的离子传输速率、电池的循环寿命和安全性能。
第三，内阻是锂离子电池性能的另一个重要因素。
内阻主要由电极材料、电解质和电极/电解质界面的电荷传输过程引起。
内阻越小，电池的功率密度越高，且充放电效率越高。
第四，充放电速率是影响锂离子电池性能的因素之一、锂离子电池的充放电速率可以影响电池的能量密度和循环寿命。
较高的充放电速率可能导致电池内部反应速率的不稳定，从而降低电池的容量和寿命。
最后，温度是影响锂离子电池性能的重要因素之一、温度对电池的循环寿命、放电容量和充电速率等性能都有显著影响。
过高的温度可能导致电池内部的电解液蒸发和电解质分解，从而降低电池的性能和安全性。
除了以上提到的因素外，还有其他一些因素可以影响锂离子电池的性能，如循环次数、压力、统计变异等。
锂离子电池是一种复杂的系统，各种因素相互作用，需要综合考虑才能获得最佳的性能。
因此，对锂离子电池性能影响因素的深入研究和优化设计对于提高电池性能和延长电池寿命具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池循环影响循环性能对锂离子电池的重要程度无需赘言；另外就宏观来讲，更长的循环寿命意味着更少的资源消耗。
因而，影响锂离子电池循环性能的因素，是每一个与锂电行业相关的人员都不得不考虑的问题。
以下文武列举几个可能影响到电池循环性能因素，供大家参考。
材料种类：材料的选择是影响锂离子电池性能的第一要素。
选择了循环性能较差的材料，工艺再合理、制成再完善，电芯的循环也必然无法保证；选择了较好的材料，即使后续制成有些许问题，循环性能也可能不会差的过于离谱（一次钴酸锂克发挥仅为135.5mAh/g 左右且析锂的电芯，1C虽然百余次跳水但是0.5C、500次90%以上；一次电芯拆开后负极有黑色石墨颗粒的电芯，循环性能正常）。
从材料角度来看，一个全电池的循环性能，是由正极与电解液匹配后的循环性能、负极与电解液匹配后的循环性能这两者中，较差的一者来决定的。
材料的循环性能较差，一方面可能是在循环过程中晶体结构变化过快从而无法继续完成嵌锂脱锂，一方面可能是由于活性物质与对应电解液无法生成致密均匀的SEI膜造成活性物质与电解液过早发生副反应而使电解液过快消耗进而影响循环。
在电芯设计时，若一极确认选用循环性能较差的材料，则另一极无需选择循环性能较好的材料，浪费。
正负极压实：正负极压实过高，虽然可以提高电芯的能量密度，但是也会一定程度上降低材料的循环性能。
从理论来分析，压实越大，相当于对材料的结构破坏越大，而材料的结构是保证锂离子电池可以循环使用的基础；此外，正负极压实较高的电芯难以保证较高的保液量，而保液量是电芯完成正常循环或更多次的循环的基础。
水分：过多的水分会与正负极活性物质发生副反应、破坏其结构进而影响循环，同时水分过多也不利于SEI膜的形成。
但在痕量的水分难以除去的同时，痕量的水也可以一定程度上保证电芯的性能。
可惜文武对这个方面的切身经验几乎为零，说不出太多的东西。
大家有兴趣可以搜一搜论坛里面关于这个话题的资料，还是不少的。
涂布膜密度：单一变量的考虑膜密度对循环的影响几乎是一个不可能的任务。
膜密度不一致要么带来容量的差异、要么是电芯卷绕或叠片层数的差异。
对同型号同容量同材料的电芯而言，降低膜密度相当于增加一层或多层卷绕或叠片层数，对应增加的隔膜可以吸收更多的电解液以保证循环。
考虑到更薄的膜密度可以增加电芯的倍率性能、极片及裸电芯的烘烤除水也会容易些，当然太薄的膜密度涂布时的误差可能更难控制，活性物质中的大颗粒也可能会对涂布、滚压造成负面影响，更多的层数意味着更多的箔材和隔膜，进而意味着更高的成本和更低的能量密度。
所以，评估时也需要均衡考量。
负极过量：负极过量的原因除了需要考虑首次不可逆容量的影响和涂布膜密度偏差之外，对循环性能的影响也是一个考量。
对于钴酸锂加石墨体系而言，负极石墨成为循环过程中的“短板”一方较为常见。
若负极过量不充足，电芯可能在循环前并不析锂，但是循环几百次后正极结构变化甚微但是负极结构被破坏严重而无法完全接收正极提供的锂离子从而析锂，造成容量过早下降。
电解液量：电解液量不足对循环产生影响主要有三个原因，一是注液量不足，二是虽然注液量充足但是老化时间不够或者正负极由于压实过高等原因造成的浸液不充分，三是随着循环电芯内部电解液被消耗完毕。
注液量不足和保液量不足文武之前写过《电解液缺失对电芯性能的影响》因而不再赘述。
对第三点，正负极特别是负极与电解液的匹配性的微观表现为致密且稳定的SEI的形成，而右眼可见的表现，既为循环过程中电解液的消耗速度。
不完整的SEI膜一方面无法有效阻止负极与电解液发生副反应从而消耗电解液，一方面在SEI 膜有缺陷的部位会随着循环的进行而重新生成SEI膜从而消耗可逆锂源和电解液。
不论是对循环成百甚至上千次的电芯还是对于几十次既跳水的电芯，若循环前电解液充足而循环后电解液已经消耗完毕，则增加电解液保有量很可能就可以一定程度上提高其循环性能。
测试的客观条件：测试过程中的充放电倍率、截止电压、充电截止电流、测试中的过充过放、测试房温度、测试过程中的突然中断、测试点与电芯的接触内阻等外界因素，都会或多或少影响循环性能测试结果。
另外，不同的材料对上述客观因素的敏感程度各不相同，统一测试标准并且了解共性及重要材料的特性应该就足够日常工作使用了。
总结：如同木桶原则一样，诸多的影响电芯循环性能的因素当中，最终的决定性因素，是诸多因素中的最短板。
同时，这些影响因素之间，也都有着交互影响。
在同样的材料和制成能力下，越高的循环，往往意味着越低的能量密度，找到刚好满足客户需求的结合点，尽量保证电芯制成的一致性，方是最重要的任务所在。
