家庭电路知识总结与家庭电路练习题

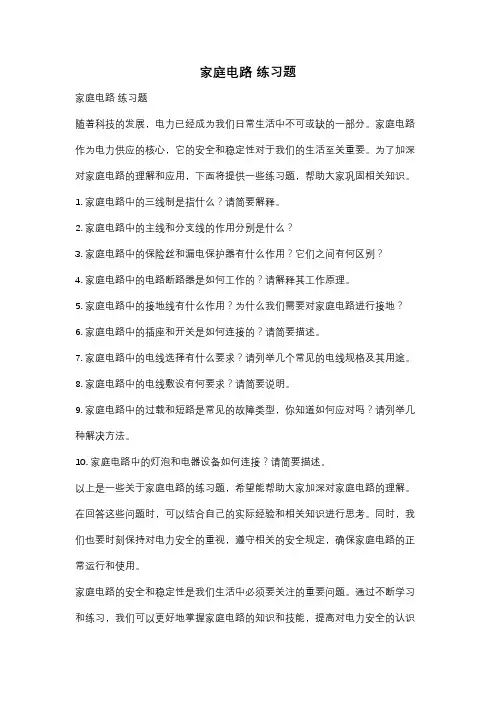

家庭电路 练习题
家庭电路练习题
家庭电路练习题
随着科技的发展，电力已经成为我们日常生活中不可或缺的一部分。
家庭电路作为电力供应的核心，它的安全和稳定性对于我们的生活至关重要。
为了加深对家庭电路的理解和应用，下面将提供一些练习题，帮助大家巩固相关知识。
1. 家庭电路中的三线制是指什么？请简要解释。
2. 家庭电路中的主线和分支线的作用分别是什么？
3. 家庭电路中的保险丝和漏电保护器有什么作用？它们之间有何区别？
4. 家庭电路中的电路断路器是如何工作的？请解释其工作原理。
5. 家庭电路中的接地线有什么作用？为什么我们需要对家庭电路进行接地？
6. 家庭电路中的插座和开关是如何连接的？请简要描述。
7. 家庭电路中的电线选择有什么要求？请列举几个常见的电线规格及其用途。
8. 家庭电路中的电线敷设有何要求？请简要说明。
9. 家庭电路中的过载和短路是常见的故障类型，你知道如何应对吗？请列举几种解决方法。
10. 家庭电路中的灯泡和电器设备如何连接？请简要描述。
以上是一些关于家庭电路的练习题，希望能帮助大家加深对家庭电路的理解。
在回答这些问题时，可以结合自己的实际经验和相关知识进行思考。
同时，我们也要时刻保持对电力安全的重视，遵守相关的安全规定，确保家庭电路的正常运行和使用。
家庭电路的安全和稳定性是我们生活中必须要关注的重要问题。
通过不断学习和练习，我们可以更好地掌握家庭电路的知识和技能，提高对电力安全的认识
和应对能力。
希望大家在日常生活中能够正确使用电力，保护自己和他人的安全。
祝愿大家学习进步，生活幸福安康！。
家庭电路练习题
家庭电路练习题1. 问题描述：家庭电路是我们日常生活中不可或缺的一部分。
为了更好地理解家庭电路的原理和应用，我们来进行一些有趣的练习。
以下是几个家庭电路练习题，希望你能够仔细思考并给出解答。
2. 练习题一：并联电路假设有两个电阻分别为R1 = 20 Ω 和R2 = 30 Ω 的电器，并联连接到一个电压为 U = 120 V 的电源上。
请回答以下问题：a) 计算总电阻 Rt。
b) 计算电流总强度 It。
c) 计算通过 R1 的电流强度 I1 和通过 R2 的电流强度 I2。
d) 计算通过 R1 的功率 P1 和通过 R2 的功率 P2。
e) 计算总功率 Pt。
3. 练习题二：串联电路现在考虑另外一个有两个电阻R3 = 50 Ω 和R4 = 40 Ω 的电器串联连接到相同电压 U = 120 V 的电源上。
请回答以下问题：a) 计算总电阻 Rt。
b) 计算电流总强度 It。
c) 计算通过 R3 的电流强度 I3 和通过 R4 的电流强度 I4。
d) 计算通过 R3 的功率 P3 和通过 R4 的功率 P4。
e) 计算总功率 Pt。
4. 练习题三：混合电路现在我们将并联电路和串联电路结合起来形成一个混合电路。
考虑电源电压为 U = 120 V，其中有一个并联电路，包含电阻R1 = 20 Ω 和R2 = 30 Ω；另外还有一个串联电路，包含电阻R3 = 50 Ω 和R4 = 40 Ω。
请回答以下问题：a) 计算整个混合电路的总电阻 Rt。
b) 计算整个混合电路的电流总强度 It。
c) 计算通过 R1、R2、R3 和 R4 的电流强度 I1，I2，I3 和 I4。
d) 计算通过 R1、R2、R3 和 R4 的功率 P1，P2，P3 和 P4。
e) 计算整个混合电路的总功率 Pt。
5. 结论：通过解答上述家庭电路练习题，我们可以更好地理解电路中的电阻、电流和功率之间的关系。
家庭电路是由各个电器组成的复杂网络，我们需要考虑串联和并联的情况，才能准确计算出总电阻、总电流和总功率。
初三物理家庭用电常识知识点梳理及典型例题
基础训练1．在家庭电路中：①进户线由_________和_________它们之间的电压为_________V。
火线和地之间电压为_________V，零线和地之间电压为_________V。
②电能表是用来测量_________。
③总开关是用来控制室内全部电路_________便于_________④保险装置有两种，即__________和__________，前者通常是装在保险盒内其作用：__________。
能对用电器起到保护作用,通常用__________代替保险丝。
⑤插座是为了给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器__________，通常有__________种_________和_________插座__________联在电路中，三孔插座的中间线__________ 2．家用电器上的三线插头与接地相对应的脚是跟用电器的__________相连，其余两脚分别接_______和_______,所以把三线插头接在三孔插座里,在把用电器插入电路的同时，也把________与大地连接起来。
3．把开关接入电路时，要与所控制的用电器_____联,当家庭电路需要修理或更换时，必须是总开关处于_____状态，这样保证绝对安全4．火线和零线可以用_______来辨别，它主要有金属笔尖、________、________弹簧和金属笔尖等组成，使用时手指必须接触________,金属笔夹接触_________线时，氖管就发光。
5．关于安全用电，下列说法正确的是（）A．只要有电流通过人体，人一定触电B．电视机的室外天线一定要配备避雷装置C．发现有人触电，应在原地对触电者进行人工呼吸D．不要用湿手板开关，但可以在电线上晾衣服6．在家庭电路中，下列情况不会造成触电事故的是( ）A．人站在地上，一只手接触火线B．人站在绝缘的木凳上,一只手接触火线，另一只手接触零线C．人站在地上，一只手接触零线D．人站在绝缘的木凳上,一只手接触火线，另一只手接触墙壁7．发现有人触电时,正确的做法是( ）A．切断电源或用绝缘棒将电线拨开，再进行抢救B．拨打120抢救C．立即用手去拉触电人D．立即用剪刀剪断导线8．电能的利用给人们的生产、生活带来了很多方便,但如果使用不当也会给人们带来危害,下列做法中可能给人们带来危害的是( ）A．更换灯泡或维修电路时要先断开电源B．开关要接在火线上C．三孔插座接地线要保证良好接地D．暂时没有合适的保险丝，短时间内可以用细铁丝代替9．随着人们生活水平的提高,家用电器的不断增多，在家庭电路中,下列说法正确的是( ）A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时，只要换上足够粗的保险丝即可10．电热水器：洗衣机等用电器都要使用三线插头，使其外壳接地，这样做的目的是（）A．为了延长它的使用寿命B．为了使其正常工作C．为了节约电能D．为了防止触电事故的发生11.空气开关跳闸后，复位时又立即跳起，这可能是：【】A、电路中有短路现象;B、电路中出现开路现象;C、电路中总功率过大;D、空气开关的额定电流过小.12。
家庭电路知识点及习题练习
家庭电路知识点及习题练习This model paper was revised by the Standardization Office on December 10, 202019.家庭用电知识要点及训练【知识要点】一、家庭电路组成1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。
二者之间的电压是。
2. 电能表：是测量的仪表。
装在家庭电路的上3. 闸刀开关：起到的作用，以便检测电路，更换设备4. 熔断器（内有保险丝）：（1）保险丝的作用：当电路中电流过大时，保险丝熔断，从而引起的防护作用（2）保险丝的材料：由电阻率、熔点的制成。
（3）保险丝应与所保护的电路且接在用电器的端。
5. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。
6 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。
在家庭电路中，用电器与用电器之间是联。
灯座：安装。
灯座有卡口和螺丝口两种。
螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。
白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔点的制成的。
当电流通过它时，灯丝的温度可达到2000C左右。
7 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。
（1）两孔插座：一孔接线，一孔接线。
（2）三孔插座：一孔接线，一孔接线，还有一孔把与连接以防用电器的外壳带电，造成触电。
二、测电笔和校验灯1、测电笔（2）测电笔使用方法：用手接触，接触电线或电线相边通的导体时，如果氖管发光，表示接触的是，如果氖管不发光，则表示接触的是。
（3）测电笔作用：。
若测电笔在火线上不发光，说明若测电笔在零线上发光，说明三．家庭电路中电流过大的原因1. 发生2．同时接入电路的用电器的总功率【课堂练习】1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座2.下列哪个电路元件家庭电路中找不到（）A.电源B.导线C.开关D.插座3．家庭电路中，自动空气开关的主要作用是（）A．保证用电器的电压不变 B．保证电路的电流不变C．保证用电器的功率不变 D．在电路发生短路时自动切断电路4.保险丝在电路中所起的作用是：（）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源5．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③ C．②④ D．①③6．关于照明电路的安装，下列说法正确的是（）A．控制灯的开关应与灯并联 B．插座应与灯串联C．控制灯的开关应与灯串联，且接在火线上 D．控制灯的开关应与灯串联，且接在零线上7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地，（）A．家用电器不能工作 B．家用电器的寿命会缩短C．人接触家用电器时可能发生触事故 D．家用电器消耗电能会增加8．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联 B．被不同开关控制的各盏灯之间是串联C．开关与被控制的灯之间是并联 D．各盏灯与插座之间是并联9．如图所示，根据家庭电路的接线方法（规则）可以肯定ba,中（）A、a是火线B、b是火线C、a、b都是火线D、ba,都是零线10．在家庭电路中，下列安装方法正确的是（）A、三孔插座中，一孔接火线，一孔接零线，另一孔接地B、开关可以接在火线上，也可以接在零线上C、保险丝可以接在零线上D、保险丝用铜线代替会更保险11．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试dc,两点时，氖管都发光，测试ba,两点时，只有a点氖管发光，则故障可能是（）A、火线与零线短路B、ba,之间某处断路C、cb,之间某处断路D、电灯的灯丝断了12．家中保险丝熔断了，其原因不可能是（）A、灯座中的两个接头相碰B、开关中的两个接头相碰C、插座中的两个接头相碰D、电路中增加了功率较大的用电器13．李刚家的灯不亮了，他用测电笔检查时发现测电笔的氖管都能够发光，保险丝和灯泡都完好，分析发生此故障的原因是（）A．停电了 B．进户的火线断了 C．火线与零线相碰了 D．零线断了14、把螺口灯泡、开关和保险丝正确地接入家庭电路中去。
(完整word)家庭电路生活用电练习题及答案
家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。
3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。
下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。
如右图是涂涂家庭电路，闭合开关,灯不亮。
用试电笔接触c点氖管不发光，接触d点氖管发光。
已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。
由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。
1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。
若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。
中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)
中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________知识点一家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保护设备、用电器、导线等。
2.家庭电路的各部分的作用：（1）火线和零线（进户线）：火线和零线间有220V 的电压，零线和地线间电压为0V，用试电笔来判别。
（2）电能表：串联在家庭电路的干路上，测量用户消耗的电能（电功）的仪表。
“220V 10 （20）A 50Hz ”“3000r/Kwh”额定电压220v；允许通过的最大电流20A；每消耗1Kwh的电能其转盘转3000r。
（3）空气开关（漏电保护器）：能自动切断电源。
（4）插座：三孔插座，左零、右火、上接地。
（5）用电器（电灯）、开关：开关和用电器串联.经验交流：1.家庭电路的连接是作图题的来源，应强调对三孔插座“左零右火上接地”对螺丝口灯泡“火线—开关—用电器—零线”，节点点显。
2.三脚插头的使用：长脚与用电器的外壳相连，插入时用电器的外壳先接地，拔出时用电器的外壳后离地。
3.空气开关跳闸的原因是电流过大，电流过大的原因是短路或用电器总功率过大。
例1.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件厂图乙方框内是其内部示意图，“。
”代表接线柱，请将图乙电路连接完整。
要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。
知识点二安全用电1.触电原因：人体直接或间接跟火线连通如图示数的两类四种触电情况。
2.安全用电的原则：不接触低压带电体，不靠近高压带电体。
3.对人体的安全电压:不高于36V经验交流：1.发现有人触电应先切断电源再救治。
2.有金属外壳的用电器，外壳一定要接地。
3.不弄湿用电器，不损坏绝缘层。
例2.关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路高频考点考点1 家庭电路1.家中同时使用多个大功率用电器，很容易造成导线中过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触（选填“火线”或“零线”）造成触电。
家庭电路和安全用电常识典型作图题2
家庭电路和安全用电常识典型作图题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．请你将图中的元件连成符合安全用电原则的照明电路【答案】【详解】开关和灯泡的连接方法：火线先过开关，在入灯泡顶端的金属点，螺旋套再与零线相连。
三孔插座的连接方法：左孔接零线，右孔接火线，上孔接地线，如图所示：2．一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盛灯，且每多灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】【详解】家庭电路电压为220V，两灯泡额定电压均为220V，则两灯泡应并联接入电路，又由于开关要控制两个灯泡，则开关位于干路，为保证安全，开关与火线相连，插座满足“左零右火”接入即可，作图如下3．（1）如图甲，一束光线从空气斜射到水面时发生反射和折射，图中为反射光线，请作出入射光线、法线和大致的折射光线；（2）在图乙中，杠杆OBA在图示位置静止，请画出阻力2F及作用在A点的最小力1F；（3）请将图丙中所示的元件，连接成符合安全用电要求的家庭电路；（4）根据图丁中小磁针的指向，在小括号内标出电磁铁的磁极和电源正负极。
【答案】（1）；（2）；（3）；（4）【详解】（1）[1]当一束光线从空气斜射到水面时发生反射与折射，先做出法线，然后据反射角等于入射角，做出入射光线，而后据折射角小于入射角，做出折射光线，如下图所示：（2）[2]阻力为绳对杆的拉力；OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，垂直于杆可画出最小的动力，如下图所示：（3）[3]开关和灯泡应该串联连接，接电源的火线，确保开关断开时，灯泡不带电；三孔插座的连接方法为左零右火上接地，如下图所示：（4）[4]小磁针的磁极为右N、左S，那么根据磁极间的相互作用，可知螺线管的磁极为左N、右S，由安培定则，则电源的右端正极，左端为负极，如下图所示：14．按题目要求作图（1）如图，重为5N的小球悬挂在弹簧下端处于静止，请画出小球所受力的示意图______；（2）如图，画出折射光线所对应的入射光线______；（3）如图，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路______；（4）如图，根据通电螺线管外部的磁感线方向，标出图中电源的正极和小磁针静止时的N 极______。
初中物理《家庭电路》练习题(附答案)
初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。
（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
一根叫零线，一根叫_______，两根进户线之间有________V的电压。
一般情况下，对人体安全的电压不高于_______V。
【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。
火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。
（2）辨别工具：试电笔（测电笔、电笔）。
试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。
（2）种类：①钢笔式；②螺丝刀式。
（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。
②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。
如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。
【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路知识总结与家庭电路练习题
家庭电路知识总结
一、基础知识梳理
(一)家庭电路的组成
1.供电线路
家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V 的电压。
2.电能表
位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上;
作用：测量用户在一定时间内消耗的电能;
铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kWh是指每消耗1kWh的电能，电能表的表盘转1500转;
读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。
3.总开关
位置：在电能表后，保险丝之前;
连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。
4.保险丝：
作用：在电路电流过大时，自动熔断，切断电路;
材料：电阻率较大而熔点较低的铅锑合金制成;
原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断;
选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。
5.用电器
位置：在保险丝后;。
