利用现有调频发射机实现无线可寻址广播技术方案
广播技术方案
广播技术方案一、方案背景在现代社会，广播作为一种传统媒体形式，仍然扮演着重要的角色。
然而，传统的广播技术面临着一系列的挑战，包括信号覆盖范围有限、音频质量不稳定等问题。
因此，我们需要一种新的广播技术方案，以提升广播的质量和覆盖范围，以满足人们对于高品质广播内容的需求。
二、方案概述本方案旨在引入数字广播技术，以解决传统广播技术所面临的问题。
数字广播技术具有多路传输、高音频质量和覆盖范围广等优势，可以有效提升广播的效果。
三、技术方案1.数字调制技术：采用DAB（Digital Audio Broadcasting）技术，将音频信号转换为数字信号进行传输。
DAB技术具有抗干扰能力强、传输效率高的特点，可以提供更好的音频质量。
2.多频道传输：通过数字广播技术，可以实现多个频道的同时传输。
这样，听众可以选择自己感兴趣的频道进行收听，从而提高了广播的多样性，满足了不同人群的需求。
3.地面覆盖和卫星覆盖相结合：利用卫星技术进行广播信号的传输，可以扩大广播的覆盖范围，实现全国范围内广播的传输。
同时，结合地面覆盖技术，可以提供更加稳定和高质量的信号覆盖。
4.网络广播：结合互联网技术，实现广播内容的在线传输和点播。
通过网络广播，人们可以在任何时间、任何地点收听自己感兴趣的广播节目，提升了广播的便利性和灵活性。
5.高清音频技术：利用高科技音频设备，提供高品质的音频体验。
通过提高音频的清晰度和还原度，可以让听众感受更加真实、逼真的音乐和声音效果。
四、方案优势1.提供更广泛的覆盖范围，使更多地方的人们可以享受到高品质的广播内容。
2.提升音频质量，使广播内容更加清晰、逼真，提高听众的听觉体验。
3.通过多频道传输，满足不同人群对于广播内容的需求，提高广播的多样性和趣味性。
4.结合卫星和地面覆盖技术，实现全国范围内的广播传输，解决传统广播技术覆盖有限的问题。
5.通过网络广播和高清音频技术，提升广播的便利性和播放效果，让人们可以随时随地收听广播节目。
市县调频RDS可寻址应急广播系统的设计与实施
·14·第2期市县调频RDS可寻址应急广播系统的设计与实施张洪刚 刘 洋（北票市广播电视台）【摘 要】针对农村应急指挥手段落后、反应速度慢、效率低的状况，市、县有必要采用智能编码播控技术，以有线电缆和原有调频广播为传输手段，建立一套完整的应急广播系统，实现县（市）、乡（镇）、村3级可控播出。
【关键词】智能编码 ；应急广播；调频作者简介：张洪刚，北票市广播电视台，工程师，主要从事广播电视技术工作。
刘 洋，北票市广播电视台，助理工程师，主要从事从事广播电视技术工作 。
应急广播系统在利用现代广播播控、传输手段，在面向广大农村群众提供日常广播的同时，又可以承载各级人民政府在应对自然灾害、事故灾害、 公共卫生、 社会安全等突发公共事件处置中的信息发布和传播能力。
系统建成后将向上对接省级应急广播平台，向下实现广播信号在所有乡镇、行政村、自然村的全覆盖。
发挥着舆论引导、政令传达、信息发布等重要作用，并提升政府各级部门公共服务能力，巩固广电“领袖媒体”的地位，为促进农村的经济建设、政治建设、文化建设，在建设社会主义新农村中发挥着积极作用。
该系统依托广播电视现有覆盖网络，利用有线数字电视传输覆盖网、调频广播发射系统，建设基于这两种系统传输的应急广播、信息发布系统，建成后与省、 市、县三级部门实现日常、应急联动，通过有线+无线传输系统，确保实现应急广播信息迅速送达指定区域，应急广播信息发布全天候及时响应。
一、系统总体架构和功能1.有线RDS调频可寻址副载波方案采用FM-RDS数字编码可寻址调频共缆方式进行传输，将广播信号和控制码流的数据信号接入有线数字电视传输系统。
采用RDS智能化数字DPSK编码技术，以智能播控主机EN6060为核心，实现区县、乡镇、村三级可管可控播出，镇、村二级有条件插播。
RDS数字编码和数字调制技术，使系统的抗干扰性能大大提高。
·15·总第100期中心技术System Technology所有在网设备和终端都具有唯一的ID地址码，控制目标可以针对所有在网设备或者是某一个终端，可以独立控制或分组控制。
可寻址广播系统解决方案

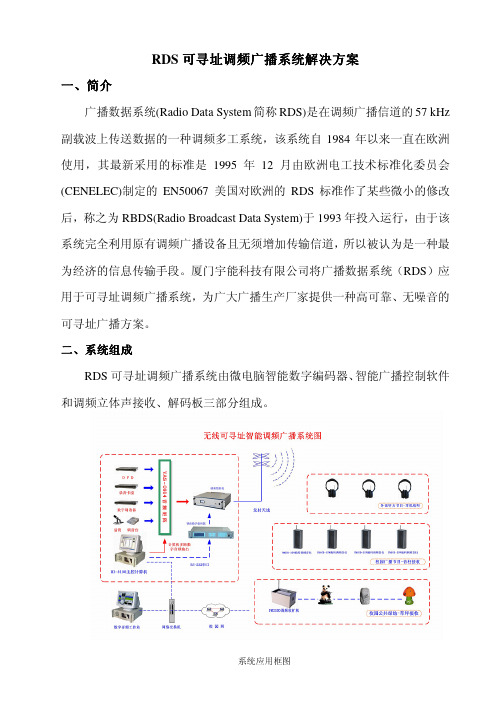

RDS可寻址调频广播系统解决方案一、简介广播数据系统(Radio Data System简称RDS)是在调频广播信道的57 kHz 副载波上传送数据的一种调频多工系统，该系统自1984年以来一直在欧洲使用，其最新采用的标准是1995年12月由欧洲电工技术标准化委员会(CENELEC)制定的EN50067 美国对欧洲的RDS标准作了某些微小的修改后，称之为RBDS(Radio Broadcast Data System)于1993年投入运行，由于该系统完全利用原有调频广播设备且无须增加传输信道，所以被认为是一种最为经济的信息传输手段。
厦门宇能科技有限公司将广播数据系统（RDS）应用于可寻址调频广播系统，为广大广播生产厂家提供一种高可靠、无噪音的可寻址广播方案。
二、系统组成RDS可寻址调频广播系统由微电脑智能数字编码器、智能广播控制软件和调频立体声接收、解码板三部分组成。
系统应用框图1、微电脑智能数字编码器微电脑智能数字编码器利用大规模集成电路、单片机、双相频移键控调制(DPSK)等技术将编码数据调制在57KHz的RDS信道上作为副载波信号输出并接到广播调制器的副载波输入端与立体声信号一起调制成基带调制信号，再对VHF主载波调频，经功放或共缆发射出去。
编码器自带工业级实时时钟、大屏幕液晶显示屏，通过友好的人机界面可以方便控制可寻址音箱的开关，设定定时开关机的时间等，为了方便使用系统还提供一套计算机软件方便管理、操作。
编码器还具有电话插播功能，需要电话紧急插播时可暂停当前的广播，插播完后系统自动恢复原来的广播状态。
功能特点：● 利用57KHz的RDS编码技术、寻址可靠、无任何噪音；● 工业级实时时钟，可分时间段、分地址进行开关机；● 配套计算机软件，使用更加简单；● 大屏幕液晶显示屏，操作直观、方便；● 带电话插播功能，随时随地可以进行广播，广播声音清晰、明亮。
● 带两路可控制的电源输出接口微电脑智能数字编码器图片2、调频立体声接收、解码板 功能特点：● 全球FM (76～108M Hz)频段兼容；● 噪声小、灵敏度高(2.2u V)、抗干扰能力强； ● 低电压、低功耗、宽电压输入（5～16D C V）; ● 数字调谐，通过跳线选择频率、地址； ● 带功放开关信号输出；调频立体声接收、解码板技术指标：测试数据电气特性描述 最小 标准 最大 单位 测试条件输入频率范围 76 108 MHz 接收灵敏度 2.2 3.5 uV EMF 信噪比 58 63 dB 失真度0.1 0.5 % 立体声分离度 25 dB 立体声不平衡度 -1 +1 dB 音频输出频率范围 30 15K Hz 音频输出阻抗 10 K Ω 工作电压 5 5 16 V 工作温度-20 25 85 ℃ 控制引脚输出电压3.3V3、智能广播控制软件智能广播控制软件界面功能特点：● 支持手动操作开关机和广播方案自动开关机；● 编辑广播方案，增加、修改删除广播方案；● 可以复制广播方案，方便操作；● 可以星期为周期进行广播方案编辑；● 可对编码器进行自动校时。
智能无线调频可寻址广播系统说明
1、系统功能及特点本系统是专为适应多种场合使用的专业设备，具有传统定压广播不具备的独特功能、不可比拟的优点，具体功能及特点如下。
自动播放功能：系统由一台专用PC主机作为主控计算机，并兼做数字节目源，通过系统播放和控制软件可实现手动、自动定时播放。
可将歌曲、广播、体操操等常用曲目，存储在硬盘上，实现全自动非线性播出。
用户可预先设置每周一至周日播放工作列表，自动定点定时播出上下班铃声、音乐、广播、体操、歌曲等，无需人工干预，即可自动播放。
音乐打铃功能、背景音乐功能：系统内置海量歌曲及音乐，悠扬的音乐可代替高达90分贝刺耳单调的电铃声，响起悦耳的音乐。
上下班或用餐时间响起动人的歌声；让背景音乐自动或手动播放到指定区域，使用户不再承受噪音干扰，使单位氛围更加轻松和谐。
具体功能特点：1）．智能定时、定向、定点、定素材编辑、任意分区分组自动播放功能系统由播控计算机作为数字节目源，内装丰富的广播，通过智能播控软件自动控制系统播出。
可根据广播内容需要设置年、月、周、日播放列表，系统自动定时无人值守播放。
2）．软、硬件双重控制所有功能可通过播控软件实现，未打开播控计算机也时可脱机使用，纯硬件控制。
电脑控制优先，在电脑未开机时，由编码控制主机控制。
3）．远程管理、可寻址。
主控室可以随心所欲任意组合遥控全校区、某区域、某只音箱的开关。
接收音箱可以自行设定接收频率、区号（分组号）、单机号及音量大小，数字显示。
接收音箱音柱可近距离遥控操作，调节单只音柱音响的音量、频率、区号（分组号）等。
4）．设备智能管理控制功能播控软件、编码控制主机、无线调频发射机可以智能化管理所有前端设备电源，自动定时开关机，无需值守。
5）. 远程控制接收音柱的功能（1）采用先进的微电脑编码控制技术，多重抗干扰技术，无误码；可以任意设置频率、区号、音量，并具有数码显示，能同时设置编组号和单机号，主控室通过电脑或编码控制主机可以任意组合开关全区、某区、某只接收音柱的开关，实现点对点控制。
可寻址广播与听音系统结合的技术方案
可寻址广播与听音系统结合的技术方案
杜联生
【期刊名称】《重庆三峡学院学报》
【年(卷),期】2006(22)3
【摘要】利用可寻址同轴共缆调频技术,将音频信号调频调制,传输到学校各个教学楼或学生宿舍,每幢楼安装音频无线听音系统,充分利用远距离教学手段和英语教学音像教学资源,为学生创造良好的语言学习环境.
【总页数】2页(P30-31)
【作者】杜联生
【作者单位】重庆三峡学院,重庆,万州,404000
【正文语种】中文
【中图分类】TN014
【相关文献】
1.音频无线听音教学考试系统与调频广播学习系统结合的应用分析 [J], 陶斟兴;方玉萍
2.可寻址广播系统在校园建筑中的应用 [J], 魏志刚
3.广播"村村响"工程可寻址广播系统方案 [J], 陈宣程
4.青鸟华光可寻址数字电视授权管理系统技术方案 [J],
5.市县调频RDS可寻址应急广播系统的设计与实施 [J], 张洪刚; 刘洋
因版权原因，仅展示原文概要，查看原文内容请购买。
无线调频广播方案
无线调频广播方案一、前端方案 广播前端结构图：天馈系统19寸1M机柜信号流程1、寻址管理系统发出寻址指令（开关机指令、音量控制指令）。
寻址指令经过寻址编码器进行编码后进入100W调频广播发射机数据接口2、处理好的音频信号进入100W调频广播发射机3、寻址信号与音频信号一起调制后，通过100W调频发射机进行功率放大然后进入天馈系统，覆盖城区，并将信号送到3000W发射系统4、在山上的接收天线收到了100W的调频发射机发出来的信号后进行解调，并还原出寻址指令与音频信号5、还原出的寻址指令与音频信号进入3000W调频广播发射机，经3000W调频广播发射机进行功率放大后进入天馈系统，覆盖农村。
注意：以上两台发射机的频点参数应由广播局提供，并且提供的频点应无干扰，调频发射机需具有寻址指令输入接口。
二、终端方案1、增加寻址收扩机专用音频输出和扩大机电源控制接口，以便于将来省应急广播设备（扩大机、应急电话播出器）的接入、控制；2、考虑到将来省上发放的扩大机和应急电话播出器会放在室内使用，我公司提供的可寻址收扩机也为室内型；3、采用最新可寻址方式设计，稳定性强，可控性高。
可完全避免终端无开机信号时开机、关机时不能正常关机等误动作；4、对任可一台终端音量可控，可避免扰民问题。
5、实现点对点，点对片，点对面的控制，即对区域内任意单只音箱，某一片区音箱或所有音箱的开关机和音量进行控制。
6、可编程定时播出；7、系统安全性高，具有很强的抗干扰能力，在寻址收扩机关机状态下，遇到同频信号干扰也不会引起误开机；若寻址收扩机在开机工作状态下受到很强的同频干扰信号攻击，寻址收扩机则自我保护，进入关机状态，待干扰信号停止时，寻址收扩机自动恢复正常工作状态。
建设电话应急系统前广播终端结构图：这一方案是在没有扩大机时使用，使用寻址收扩机带有的50W音频输出，在收到无线信号后输出音频可直接驱动两只有25W的喇叭。
建设电话应急系统后广播终端结构图：可寻址收扩机收到开机信号后将输出电源打开扩大机，并将音频送入扩大机，从扩大机出来的信号根据扩大机功率的不同可驱动多只喇叭。
可寻址智能无线广播
可寻址智能无线广播广播系统前端设备配置1.数字音频工作站软件V3.0这是一套大型工作软件.主要内容.对节目进行数字化处理.包括节目内容的录制，编辑,播出及管理，全部工作在计算机上进行。
编辑好节目内容存储硬盘之内，经声卡发给发射机调制端，进行播放。
软件有：A;音频节目管理与网络管理软件B:音频录制编辑软件。
C:节目播出编辑软件。
D;自动播出软件。
2、管理及控制计算机（P4 2.4G 256M 80G）要求专业声频卡一块3、TBX-2000G数字智能播控中心一套。
A:TBX-2000G智能播控中心一台，它与计算机由R-232接口相连，对系统进行控制,管理；B:TTF-9620调频发射机一台与TBX-2000G相连,(增加高频功放机R-100,功率可达150W,工作半径达5KM.)C.全向天线一根高频电缆线SYV-50-7-1 一根D.TBX-2000G V2.0播控软件,控制,管理系统运行E.外接音源,如CD机,放音卡座,数字接收机,调音台等（同时可控制4套外接音源）TBX-2000G控制软件：V2.0主要内容包括：(1) 通过简洁的人工界面实现时钟设置显示，与播出时间设置等，可实现年、月、日、星期、时、分、秒。
实现连续、不连续、间断、不间断、分区域、或点对点的自动广播。
(2)．通过播控中心和发射机对系统进行播放管理,控制.按需要对系统全呼(全部音箱工作),组呼(部分音箱工作),选呼(单个音箱工作).对发射机,无线音箱的主要技术参数修改，设置。
对发射机可修改设置技术参数有：发射机功率大小改变；发射机频编（调制度大小）改变广播系统音调高低改变广播系统音量大小改变发射机频率的改变对无线音箱主要技术参数修改设置有：改变无线音箱接收频率；改变无线音箱音频功率输出；改变无线音箱播出音调高低；改变无线音箱区域码、地址码即IP地址、开启或关闭无线音箱(3)、对系统进行可寻址数字编码,IP地址编码数为：99*99（可分为99个区，每个区可设定99只无线音箱）可实现全呼（系统全体工作）可实现选呼（可对选定某一区域进行播出）可实现单呼（可实现对每一个音箱单独播出，点对点进行控制）(4)、对音源设备进行自动控制按着事先设置好的时间顺序，通过接口，数据指令控制继电器关闭或启动外接音源设备如：调音台，DVD、CD。
利用调频实现应急广播
射 机与音 频信 号 一起 调制 ，经发射 机 功 覆盖的一种 最佳方案 。采用无线广播 ，既 费很 多人 力物 力 。站 点实 行无 人值 守 的
放放大 、发射到空间传播 。
不需要繁琐 的布线 ，也不需要专门派人 进 广播 点 ，管理也是值得大家重视的。
１ ７ ７
的调频载波上面去 ，通过 调频 发射 机、发 调 制 的最 大 频 偏 为 调 频 广 播 总频 偏 的
７～１ ０ ８ Ｍ Ｈ ｚ 式 以一 定 的频偏 （ 对 立体 声广播 而 言 ， 户 和 收听 率是 很低 的 。随 着我 国 “ 和谐 制的方法 ，将音频信号调制到 ８ ０ ％） 调制 到主载波 （ 即调频广播频率 ） 在 国家 应急 广播 系 统 的推 进下 ，我们 乡 射天线将广播信号转换成无线 电信 号，进 １
镇 信号 覆 盖较 大 的提高 了 ，这 使得 利用 行无线传输 ，在接收端，采用调频收音机 上 ，随 同广播 信 号 一 同 发送 出去 。Ｓ Ｃ Ａ 广 播 的副信 道来 实现 传输 报警 和应 急切 或专用调频接收设备收听的一种广播方法。
换 的技 术 能够 实施 。按 照种 类不 同可采 可 寻址 系统 控制 发送 部分原 理框 图如 下 Ｓ Ｃ Ａ可 寻址 控制 技术 利用 调 频广 播 图所示 ，接收则为发送 的逆变换 。
调频 广播 经 过几 十年 的发 展 ，基 本 用 Ｓ Ｃ Ａ无 线广播 或 Ｒ Ｄ Ｓ 无 线广播 。我 台 基带 中的 Ｓ Ｃ Ａ副信 道 （ 我 国所采 用 的是
每 个县 都建设 了调频 广播 电台 ，实现 了 选择的是 Ｓ Ｃ Ａ无 线广播来实现应急广播 ，
Ｃ Ａ无线广播 。 本 区域 的广 播信 号 覆盖 。但 是农 民拥 有 所 以这里重点介绍 Ｓ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用现有调频发射机实现无线可寻址广播技术方案--北京恒星科通科技发展有限公司刘军一、引言随着我国“和谐社会建设”与广播电视“村村通”工程的推进，调频广播经过几十年的发展，基本每个县都建设了调频广播电台，实现了本区域的广播信号覆盖。
但是农民拥有的收音机数量很少，真正的广播信号入户和收听率是很低的。
农村广播在上世纪六七十年代曾经有很好的网络基础和管理机构，基本上是户户都有小喇叭，乡乡都有“放大站”。
但是后来随着电视的普及，广播逐渐淡出了我们的视野。
从历史上来讲，广播在农村有着良好的群众基础，即使在信息高度发达的当今社会，也有很大的需求。
目前我国有些地方又在逐步恢复农村广播，作为新农村建设和“村村通”工程的考核内容。
在当前的技术条件下，采用何种方法能够实现农村广播的恢复，是摆在政府和广播电视主管部门面前的一个难题：是重新架设铁丝网，还是利用现有的有线电视网络、电话网络、无线调频网络来实现农村广播的覆盖？下面就以北京恒星科通科技发展有限公司的SCA无线调频广播系统为实例，对怎样利用现有无线调频广播系统来实现农村广播，做出简要分析。
二、调频副信道（SCA）可寻址技术简介无线调频广播是将广播信号采用FM调制的方法，将音频信号调制到87---108MHz 的调频载波上面去，通过调频发射机、发射天线将广播信号转换成无线电信号，进行无线传输，在接收端，采用调频收音机或专用调频接收设备收听的一种广播方法。
SCA可寻址控制技术利用调频广播基带中的SCA副信道(我国所采用的是67KHz 作为附加信道的副载波)，将寻址信息采用FSK数字调制方式来实现广播寻址功能，即把寻址信息通过调频方式以一定的频偏(对立体声广播而言，调制的最大频偏为调频广播总频偏的10％)调制到主载波(即调频广播频率)上，随同广播信号一同发送出去。
SCA 可寻址系统控制发送部分原理框图如下图所示，接收则为发送的逆变换。
三、系统的工作原理与主要设备介绍1、工作流程：寻址信息是通过计算机串口（RS-232）输出数字信号，这个数字流是受智能广播主控软件控制的。
计算机RS-232串口和HX-2500 SCA数字编码器相连接，数字编码器将寻址信号采用FSK数字调制技术，调制到的67KHz载波上，67KHz 载波作为调频广播副载波信号，送入发射机与音频信号一起调制，经发射机功放放大、发射到空间传播。
接收端在接收到射频载波后，解调电路会自动解调出SCA信号、立体声音频信号，音频信号经放大后驱动喇叭，SCA信号送入解码电路与执行继电器执行开关机指令，从而实现可寻址功能。
2、系统组成：系统主要由HX-6000主控软件、HX-2500SCA副信道编码器、FM70调频音柱、FM4210调频接收控制器、、FM4310调频收扩机等设备组成，下面对每个设备的功能及技术参数做以详细介绍。
3、主要设备简介3.1、系统主要由HX-6000主控软件HX-6000数字多路智能广播系统软件是北京恒星科通科技发展有限公司自主研发的，具有自主知识产权的新一代智能广播软件。
自主开发播放引擎，一台电脑可同时输出1-6路音频广播节目，并可点对点寻址控制，该软件已取得《计算机软件著作权登记证书》该软件具有终端地址和接收频道初始化，远程控制终端频率和音量。
任意分区编组，寻址控制功能，多路播放，紧急广播，外部设备定时开关，电源定时开关，数据库备份还原、自动执行播放任务、自动开关机等多种功能，是具有国内先进水平的数字音频播放软件。
该软件可广播应用于学校外语教学、音乐打铃、教务管理、校园广播等校务与教务管理活动，也可应用于农村广播、旅游景区、工矿企业、部队、机关、小区等场所的背景音乐自动播放。
系统硬件要求：586以上电脑，32M以上内存操作系统要求：Windows95/98/2000/NT/XP或更高版本3.2、HX-2500SCA副信道编码器功能特点HX-2500 SCA副信道数字编码器是智能调频系统的控制与数据编码变换、传输的关键处理设备。
它利用频移键控（FSK）方式将数字量的控制信号改变为模拟载波，混入调频广播的SCA副信道传输，控制信号不单独占用频点，节约了频率资源。
本编码调制器采用DDS技术进行直接调频，具有频谱干净，频率准确无漂移，占用带宽小的特点，保证了接收端的低误码。
传输通道透明，即可用与本公司的智能调频系统，也可单独用于中低速数据传输，主要特点如下：●支持RS-485和RS-232两种控制方式输入；●数据通信速率可达2400bit/s；●信号数字处理严格，波形相位精确无误码；●4阶有源滤波器，确保对声音信道无干扰●信号传输半径基本等同于广播覆盖范围；技术指标3.3、FM75调频音柱功能特点FM75室外调频音柱是专业调频广播接收设备，集调频接收、功放、音箱为一体的广播设备，采用铝合金一体化结构，外观美观大方，室外防雨设计，接收电路采用SMT 贴片工艺，PHILIPS专业设备I2C。
独特的SCA防插播设计，在无载波发射信号或受到无线干扰时，自动关机。
支持HX-6000软件远程遥控开关机，自动定点定时播音，最多可支持2040个独立ID编码，支持在线地址修改。
是农村广播、景区广播、校园广播首选设备。
可根据用户要求定制成载波控制型、SCA防插播型，点对点可寻址型，也可定制为双点频优先切换。
●结构模块化设计，便于维修●PLL数字频率合成，频率精确，绝无频漂●可寻址控制或载波自动开关机控制●音质优美动听，音量可单独调整●超低能耗设计，待机电流小●室外防水、防腐蚀设计，适合灯杆、墙壁悬挂安装●适合有线闭路传输，也可订制成无线接收技术指标3.4、FM4210调频接收控制器功能特点FM4210调频接收控制器是调频智能广播系统终端控制设备，采用微电脑控制频率合成锁相PLL技术、PHILIPS最新I²C，具有频率稳定度高、音频指标高、操作方便等优点。
能够将FM信号解调成标准的音频信号，同时可实现本地CD、卡座音频输入、MIC本地扩声等功能，同时具有一组220V交流受控电源输出，用于管理音频功放等外部设备的开关机。
可广泛用于农村广播、校园调频广播、商场、超市等调频信号解调，也可用于广播电台机房监听使用。
●载波电平自动开关机或SCA远程可寻址开关机●输出电源自动控制功能，供调制器或功放使用●面板轻触开关控制，具有LED电平显示、音量显示等功能●FM、AUX、MIC面板选择切换，采用专业音频切换芯片●82.5~108MHz全频段解调，音频频率步进0.1MHz连续可调●具有SCA独立输出，RS-232接口，用于传输数字信号(如LED屏)●SCA副载波控制信号解调，准确稳定，误码率低(SCA型具有)●采用19英寸标准机箱，2U高度，铝合金拉丝面板，外观精美●内置1W监听喇叭，监听音量可单调，方便本地音频或收音监听技术指标3.5、FM4310多功能调频收扩机功能特点FM4310调频收扩机采用PLL微电脑控制频率合成锁相环技术，结合PHILIPS最新解调IC，具有频率稳定度高，音频指标佳、操作方便等优点。
具有载波控制型和SCA 数字编码可寻址型，支持远程软件开关机管理控制。
轻触式面板控制，具有FM、LINE 、MIC 三种输入选择，双声道LED柱状电平动态显示，可用于村广播室调频广播信号接收放大，直接驱动高音喇叭。
●PLL锁相技术，82.5-108MHz全自动电调谐、手动自动搜索●LED数字频率，音量、ID地址显示，柱状电平动态显示●轻触式面板按键开关，LED状态显示，操作方便，人性化设计●具有远程上级广播优先功能，远程锁定交互地操作●定阻、定压多模式输出，适合匹配定压定阻音箱式高音喇叭技术指标三、安装调试的技术要点目前，国内外调频发射机厂家生产的调频发射机（调频激励器）都具有SCA副信道接口（如：RVR、北广、成广、众传、凯腾四方、清华吉兆等），这种情况下，广播电台现有的发射机不需要做任何改造，就可以实现SCA信号的传输。
具体连接框图如下：安装调试关键技术：SCA信号送入激励器后，调制度不能大于总频偏的10%。
SCA 调制度过大后，就会干扰到主信道的音频信号，导致音频信号劣化；SCA调制度过小，会导致SCA解码误码率高。
所以在调试中一定要注意调制度的调试。
五、工程实例分析河北省承德县广播电视局于2009年5月恢复了调频广播，在恢复调频广播的同时，在县城主要干道、广场安装了调频音柱，定点定时实现对县城的广播。
具体实施方法如下：承德县人民广播电台的前身是承德县广播站，1988年11月8日正式建台，在县城南山和大黑山设立两个转播发射点，发射频率为98.5兆赫。
县城南山信号主要覆盖县城周围及南部乡村，大黑山信号主要覆盖全县中北部乡村，以及承德市区、围场、丰宁和隆化等部分地区。
1992年，承德县广播电视局开始筹建有线电视网络，1994年成立有线电视台，2002年，因多种因素的制约导致广播电台节目停播。
2007年8月，承德县局着手恢复电台播出工作，重新申请并得到批准使用频率为调频91.3兆赫和92.8兆赫。
2009年4月24日开始正式开播，全天播出时间为15小时30分钟。
早上6点30分开始播音，晚上10点结束。
除转播中央、省、市广播电台新闻节目外，还主要开办本县新闻节目、社会新闻节目、资讯节目和听众热线直播节目。
充分利用电话平台、短信平台和互联网平台，与听众实现互动沟通。
此次在无线调频广播信号开通的同时，承德县广电局向北京恒星科通科技发展有限公司购买了40只FM75-25W调频音柱，安装在县城主要干道和广场。
每天早、中、晚定时开启调频音柱，广播信号覆盖全县，使久违的广播声音又回到百姓的身边，大大提高城区百姓的文化生活水平，受到群众的热烈欢迎与好评。
承德县人民广播电台将充分发挥无线电波优势和特点，计划下一步通过无线传输方式，要将全县每个行政村都安装调频收扩机、高音喇叭，实现农村广播“村村响”，将党和政府的声音传送到千家万户。
同时还要逐步应用高科技手段，从单一的音频媒体向多媒体靠拢，通过多媒体送进电视机，将来还要通过互联网送到计算机，实现全方位的宣传，打造承德县的主流、强势媒体，为县委县政府和人民群众服务。
六、结束语利用现有调频广播发射机来实现可寻址城市广播、农村广播，是当前实现广播覆盖的一种最佳方案。
采用无线广播，既不需要繁琐的布线，也不需要专门派人进行线路维护，同时可以实现点对点可寻址广播。
在发生紧急情况后，可以实现紧急疏散、紧急指挥等功能，并且不需要二次投资。
在原有调频发射机的的基础上就可以实现紧急广播信号的传输。
所以，利用现有调频发射机为基础进行扩展是农村广播覆盖的首选方案。
