PCB板焊接检验工艺
pcb板检验及接收标准
pcb板检验及接收标准
PCB板的检验及接收标准主要包括以下几个方面：
1. 外观检查：检查PCB板的尺寸精度、位置精度、表面处理以及电气安全。
尺寸精度应符合设计要求，如孔径、线宽、线距等。
位置精度应准确，无偏差，如元件间距、焊盘位置等。
表面处理应符合要求，如是否有划痕、氧化、油污、裂纹、凹陷、变色、腐蚀等。
电气连接应可靠，无短路、开路现象。
2. 允收条件：零件有损坏，但本体保持良好，内部金属部分未受损，且满足生产和设计需求。
3. 工艺质量：符合生产工艺要求，无明显的工艺缺陷，如开路、短路、锡珠、毛刺等。
4. 性能测试：按照设计要求进行性能测试，确保PCB板的功能和性能符合
标准。
5. 环境测试：进行环境测试，如温度循环测试、湿度测试等，确保PCB板
能在预期的环境条件下正常工作。
6. 可靠性测试：进行可靠性测试，如寿命测试、振动测试等，以评估PCB
板的可靠性和稳定性。
7. 安全测试：进行安全测试，如绝缘电阻测试、耐压测试等，确保PCB板
在使用过程中不会对人员和设备造成安全风险。
8. 文件资料：提供完整的生产记录、检验报告等文件资料，以便后续的质量追溯和问题解决。
在检验及接收PCB板时，需综合考虑以上各个方面，确保所采购或生产的PCB板符合质量要求和设计标准。
pcba工艺焊接的流程
pcba工艺焊接的流程一、准备阶段在开始PCBA工艺焊接之前，必须进行充分的准备工作。
这包括对所有需要的焊接工具、材料以及PCB板的检查。
同时，确保工作区域干净整洁，避免因环境问题影响焊接质量。
二、焊接材料选择选择合适的焊接材料对于PCBA工艺焊接至关重要。
需要综合考虑焊料的种类、合金成分、熔点温度等特性，以适应不同的焊接需求。
同时，要注意所采购的焊接材料必须经过质量检验，保证其符合工艺要求。
三、PCB板清洁在涂覆焊膏和放置元件之前，需要对PCB板进行清洁。
使用专用的清洗剂清除PCB板上的污渍、氧化层和残留物，确保板面干净，以提高焊接质量。
四、焊膏涂覆涂覆焊膏是PCBA工艺焊接中的重要环节。
焊膏起到连接PCB板和元件的作用。
要根据实际情况选择适量的焊膏，并采用适当的涂敷方式将焊膏均匀涂在PCB板的焊盘上。
五、元件放置在完成焊膏涂覆后，将元件按照设计要求放置在PCB板上。
注意元件放置的位置和方向必须准确，避免出现错位或反装的情况。
六、焊接在所有元件放置完毕后，进行焊接操作。
根据所选择的焊接设备和工艺要求，调整好温度和时间参数。
确保焊接过程中温度均匀分布，避免对元件造成损坏。
焊接完成后，检查是否有虚焊、冷焊等不良现象。
七、焊接质量检查焊接完成后，必须进行质量检查。
通过目视检查、X光检测、自动光学检测等方法，对焊接点进行全面的检查，确保其符合质量标准。
如发现不良焊接点，应及时采取修正措施。
八、成品测试在确保焊接质量合格后，进行成品测试。
根据产品规格和性能要求，进行功能测试和性能测试，确保产品正常工作。
如有必要，进行环境适应性测试和可靠性测试。
九、环境控制PCBA工艺焊接过程中，环境控制至关重要。
要保持工作区域的环境卫生，避免灰尘、污垢等杂质影响焊接质量。
同时，控制好工作区域的温度和湿度，以适应焊接工艺的要求。
十、维护与保养为保证PCBA工艺焊接的稳定性和可靠性，必须定期对焊接设备进行维护与保养。
及时清理设备内部的残留物，检查设备运行状况，确保设备处于良好的工作状态。
电路板焊接工艺模板
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
PCB板焊接工艺1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前, 必须对元器件的可焊接性进行处理, 若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后, 其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高, 先小后大, 先轻后重, 先易后难, 先一般元器件后特殊元器件, 且上道工序安装后不能影响下道工序的安装。
2.2.2元器件插装后, 其标志应向着易于认读的方向, 并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装, 不能错装。
2.2.4元器件在PCB板上的插装应分布均匀, 排列整齐美观, 不允许斜排、立体交叉和重叠排列; 不允许一边高, 一边低; 也不允许引脚一边长, 一边短。
2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠, 保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累, 采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉, 即时释放。
3.2静电防护方法3.2.1泄漏与接地。
对可能产生或已经产生静电的部位进行接地, 提供静电释放通道。
采用埋地线的方法建立”独立”地线。
3.2.2非导体带静电的消除: 用离子风机产生正、负离子, 能够中和静电源的静电。
常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
电路板板焊接工艺和流程
电路板板焊接工艺和流程1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。
2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉，即时释放。
3.2静电防护方法3.2.1泄漏与接地。
对可能产生或已经产生静电的部位进行接地，提供静电释放通道。
采用埋地线的方法建立“独立”地线。
3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。
常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
同时应方便焊接和有利于元器件焊接时的散热。
4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。
PCB线路板焊接、涂漆检验表单
检验：日期：审核：日期：
检验要求
检验方法抽检20%
ቤተ መጻሕፍቲ ባይዱ结论
8
涂覆
外观
PCB板元器件无漏涂现象，涂层厚度均匀。
目测
9
PCB板中拨码开关、散热器、排针、接线排、电源插头座、电位器等严禁涂漆。
目测
10
PCB板中继电器及周围、各类安装底座（保险丝底座，芯片底座等）、电量传感器及周围、各种电源模块及周围，各类按钮开关、连接器以及安装孔位置等严禁涂漆。
目测
4
PCB板表面清洁，干燥，不应有焊剂、助焊剂等物质遗留。
目测
5
技术要求
PCB板电路板上焊接的元件规格型号与图纸要求一致。
目测
6
PCB板元件无缺漏，极性方向组装正确。
目测
7
PCB板元件焊接后剪去引脚多余的部分，引脚露出焊点1.5mm。
目测
检验：日期：审核：日期：
PCB线路板涂漆检验表单
序号
工序
检验项目
PCB线路板焊接检验表单
产品名称/型号
工单号：
合同号：
检验批量：
序号
工序
检验项目
检验标准
检验方法抽检20%
结论
1
焊接
外观
PCB板元件的排列方向要整齐美观，高低适宜。
目测
2
PCB板元件的标称值、参数、型号、极性等标记朝上。
目测
3
PCB板焊接点要圆滑、光亮、牢固，大小适中，呈半圆球状，不允许焊锡堆积、虚焊、漏焊、气孔、夹渣等现象。

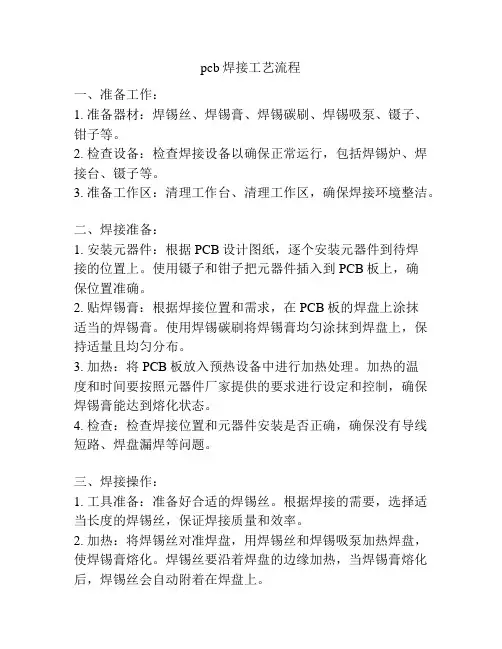

pcb焊接工艺流程
pcb焊接工艺流程一、准备工作：1. 准备器材：焊锡丝、焊锡膏、焊锡碳刷、焊锡吸泵、镊子、钳子等。
2. 检查设备：检查焊接设备以确保正常运行，包括焊锡炉、焊接台、镊子等。
3. 准备工作区：清理工作台、清理工作区，确保焊接环境整洁。
二、焊接准备：1. 安装元器件：根据PCB设计图纸，逐个安装元器件到待焊接的位置上。
使用镊子和钳子把元器件插入到PCB板上，确保位置准确。
2. 贴焊锡膏：根据焊接位置和需求，在PCB板的焊盘上涂抹适当的焊锡膏。
使用焊锡碳刷将焊锡膏均匀涂抹到焊盘上，保持适量且均匀分布。
3. 加热：将PCB板放入预热设备中进行加热处理。
加热的温度和时间要按照元器件厂家提供的要求进行设定和控制，确保焊锡膏能达到熔化状态。
4. 检查：检查焊接位置和元器件安装是否正确，确保没有导线短路、焊盘漏焊等问题。
三、焊接操作：1. 工具准备：准备好合适的焊锡丝。
根据焊接的需要，选择适当长度的焊锡丝，保证焊接质量和效率。
2. 加热：将焊锡丝对准焊盘，用焊锡丝和焊锡吸泵加热焊盘，使焊锡膏熔化。
焊锡丝要沿着焊盘的边缘加热，当焊锡膏熔化后，焊锡丝会自动附着在焊盘上。
3. 焊接：将吸枪用于吸取熔化焊锡丝，迅速清洁焊锡丝和焊盘，保持焊接的良好质量。
焊接过程中要保持稳定和均匀的操作，确保焊点的质量和均匀性。
4. 检查：焊接完成后，要对焊接点进行检查。
检查焊接点的质量和均匀性，确保焊点牢固、没有漏焊和虚焊。
四、焊接完成：1. 清理：焊接完成后，清理焊接现场，包括清洁工具和工作区域。
2. 检查：对焊接的PCB板进行外观检查和功能测试，确保焊接的质量和稳定性。
3. 记录：记录焊接的相关数据，包括焊接时间、温度、焊点质量等，为后续的追溯和质量控制提供依据。
通过以上的步骤，可以完成PCB板的焊接工艺流程。
在焊接过程中，要注意操作的规范性和安全性，确保焊接质量和人身安全。
此外，还要对焊接工艺进行不断改进和优化，提高焊接效率和质量。
pcb板城堡型焊盘的检验标准
一、背景介绍在电子产品制造中，PCB（Printed Circuit Board，印刷电路板）扮演着至关重要的角色。
而在PCB制造的过程中，焊盘是一个至关重要的环节，其质量直接影响着整个电子产品的性能和可靠性。
而对于PCB板上的焊盘来说，其外形有着多种不同的设计，其中以城堡型焊盘为代表的焊盘形状在实际制造中得到了广泛的应用。
然而，如何对城堡型焊盘进行合理的检验，一直是制造厂家和质量监督部门关注的焦点之一。
二、城堡型焊盘的定义城堡型焊盘是一种焊盘的外形设计，其形状类似于城堡的外观。
它由一个较大的底部和四个较小的支撑柱组成，通常用于贴片元件的焊接。
三、城堡型焊盘的检验标准1. 外观检验城堡型焊盘首先需要进行外观检验，以确认其外形是否符合设计要求。
外观检验主要包括焊盘的平整度、平行度、边缘是否整齐无毛刺等方面的要求。
2. 尺寸检验城堡型焊盘的尺寸也是其重要的检验项目之一。
尺寸检验需要检查焊盘的底部面积、支撑柱的高度、宽度等尺寸参数是否符合设计要求。
3. 焊接质量检验由于城堡型焊盘主要用于贴片元件的焊接，因此其焊接质量也是需要进行严格检验的。
焊接质量检验主要包括焊接的牢固程度、焊盘与元件之间的间隙等方面。
4. 焊盘电气性能检验城堡型焊盘在工作时需要满足一定的电气性能要求，因此在检验时还需进行电气性能的测试，包括导通测试、绝缘测试等项目。
四、城堡型焊盘检验的技术手段城堡型焊盘的检验需要借助一系列专业的检验设备和测试手段。
1. 视觉检测（AOI）利用自动光学检测设备对城堡型焊盘的外观进行快速高效的检测，能够大大提高检验的效率和准确性。
2. X光检测对城堡型焊盘的焊接质量进行检验，通过X射线能够清晰地观测焊盘与元件之间的焊接情况，对于微小的缺陷有着很好的发现能力。
3. 3D扫描通过3D扫描技术对城堡型焊盘的尺寸进行精确的测量，提高尺寸检验的准确度。
4. 电气性能测试仪器使用专业的电气性能测试仪器对城堡型焊盘的电气性能进行评测，确保焊盘能够满足工作要求。
pcba板检验标准
pcba板检验标准PCBA板检验标准。
PCBA板（Printed Circuit Board Assembly）是指已经焊接完成的电路板，它是电子产品中至关重要的一个组成部分。
为了确保PCBA板的质量和可靠性，需要进行严格的检验。
本文将介绍PCBA板的检验标准，以便保证产品质量和生产效率。
首先，PCBA板的外观检验是非常重要的一步。
外观检验包括检查焊接点的质量、焊盘的完整性、元器件的安装位置和方向等。
焊接点应该均匀、光滑，没有虚焊、漏焊等现象。
焊盘应该完整，没有裂纹或者氧化现象。
元器件的安装位置和方向应该符合设计要求，没有偏移或者反向安装的情况。
其次，电气性能检验是PCBA板检验中的重要环节。
电气性能检验主要包括对PCBA板的通电测试和功能测试。
通电测试用来检查PCBA板的导通情况，包括检查电路的通断情况、元器件之间的连接情况等。
功能测试则是验证PCBA板的功能是否符合设计要求，包括检查各个功能模块的工作状态、输入输出信号的正确性等。
另外，环境适应性检验也是PCBA板检验中的重要内容。
环境适应性检验主要包括PCBA板的耐热、耐寒、耐湿、耐干、耐震等性能测试。
这些测试可以帮助我们评估PCBA板在各种环境条件下的可靠性和稳定性，确保产品在不同环境下都能正常工作。
最后，PCBA板的标识和包装也是PCBA板检验中需要重点关注的内容。
标识应该清晰、完整，包括产品型号、生产日期、生产批次等信息。
包装应该符合相关标准，能够有效保护PCBA板不受损坏，确保产品运输过程中的安全性。
总之，PCBA板的检验标准是确保产品质量和可靠性的重要手段。
通过严格的外观检验、电气性能检验、环境适应性检验以及标识和包装的检验，可以有效地提高PCBA板的质量，确保产品的可靠性和稳定性。
希望本文所介绍的PCBA板检验标准能够对相关行业提供一定的参考和帮助，促进产品质量的提升和行业的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
技术要求
1、焊盘或焊点应当有光泽，有麻点空洞、气孔和空穴均为不合格；
2、不能在印刷版留下薄层焊料；
3、不能在常规绝缘的导线表面形成不希望的桥接；
4、不能造成标示、字符变色或者丢失；
5、焊粒的圆头或者拉尖的高度不能高于0.5mm；
6、在边缘的原件长度需要小于3.2mm，宽度小于1.6mm，高度小于1.0mm；
PCB板
焊接检验工艺
PG.GP008
（编制时间：）
编 制：
工 程 部 审 核：
研 发 部 审 核：
批 准：
受 控 状 态：
各版本建立及修订履历
版本号
建立/修订履历
申请人/日期
审核人/日期
批准人/日期
V1.0
初次建立
序号
检验项目
技术要求
工具仪器
1
技术要求
1.表面安装元件的要求：
有引线的表面安装元器件，其引线在安装前应成型为最终形状，引线的成型方式，应使引线到封装体的密封部分不受损害或降低其密封性能，且在随后工序中焊接到规定位置后，不会因残余应力而降低可靠性。当双列直插式封装、扁平封装或其他多引线元件的引线在加工或者传递中导致不准位时，可在安装前将其拉直以确保平行和准位，同时保持引线到密封体部分的完整性。
表面元件的引线变形，满足以下条件是允许的
a）不存在短路或者潜在短路现象
b）不因变形而损坏引线密封体部分或者焊接
c）符合最小电气间歇
d）引线顶端未超过本体顶端，预消除的应力环可超过本体顶端，但不应超过接线柱高度限制值。
脚趾弯曲（如果弯曲存在）不应超过引线厚度的2倍
视检
序号
检验项目
技术要求
工具仪器
1
外观
7、对于表面安装元件的焊锡最低高度为，元件与印刷版平行的引脚高度（也就是焊锡后锡焊的厚度是引脚的厚度加上引脚与印刷版的间歇距离），焊锡的最高不应超过引脚的顶端；
2.扁平封装的引线成型：
位于表面的ห้องสมุดไป่ตู้装的扁平元件，焊接好之后与印制板必须平行，除非元件最终形状不超过最大间歇2mm的限制，元器件倾斜式允许的。
3.表面元器件引线的弯曲：
为保护元件封装体的密封部分，成型过程中应予以支撑。弯曲部分不应延伸到密封部分内。引线弯曲半径必须大于标称厚度。上下弯曲间的引线部分和安装的连接盘之间的夹角最小为45°，最大90°。
