施工过程中的垂直度要求与测量方法
施工过程中的垂直度要求与测量方法一、引言在建筑和工程领域中，垂直度是一个非常重要的要求。
无论是建造高楼大厦，还是铺设地铁线路，垂直度的要求都是不可忽视的。
本文将探讨施工过程中的垂直度要求以及测量方法，以帮助建筑工作者更好地掌握垂直度的控制。
二、垂直度的意义垂直度是指建筑物、构件或设备与地球重力方向之间的角度偏差。
垂直度的控制对于保证建筑物的结构稳定性、保证设备正常运行非常重要。
在建筑过程中，垂直度的要求会涉及到墙体、柱子、地面等多个方面。
三、测量工具为了保证垂直度的准确测量，建筑工作者需要使用专用的测量工具。
常用的测量工具包括水平仪、经纬仪、全站仪等。
这些测量工具具有高精度和高灵敏度，可以满足对垂直度的要求。
四、水平仪的使用水平仪是测量垂直度最基本的工具之一。
它通过检测液面的平衡状态来确定水平线。
在使用水平仪时，需要将其放置在待测的物体上，并调整直到液面达到平衡状态。
通过读取水平仪上的刻度，可以准确地测量出垂直度的误差。
五、经纬仪的使用经纬仪是一种高精度的测量工具，可以用来测量建筑物的水平度和垂直度。
它通过测量被测物体上的标志物在水平和垂直方向上的角度来确定其垂直度误差。
经纬仪具有高精度和高灵敏度，可以满足对垂直度的高要求。
六、全站仪的使用全站仪是一种集测量、定位、录入数据等功能于一体的先进测量仪器。
它可以通过红外线辅助进行远距离测量，具有高精度和高效率的特点。
全站仪在测量垂直度方面有着广泛的应用，可以满足对垂直度的要求。
七、垂直度的控制要求在建筑施工过程中，对于不同的构件和场所，垂直度的控制要求也有所不同。
例如，在建造高层建筑时，对于外墙的垂直度要求通常在5mm以内；而在地铁隧道的施工中，对于隧道壁面的垂直度要求可能更高，通常在2mm以内。
建筑工作者在控制垂直度时需要根据具体要求进行调整和操作。
八、垂直度的控制方法为了实现垂直度的控制，建筑工作者可以采取一系列的措施和方法。
例如，在浇筑混凝土时，可以使用模板和支撑系统来保证构件的垂直度；在砌墙施工时，可以使用水平线和水平仪来检测墙体的垂直度。
垂直度测量方法是怎样的？简单的方法教给你
垂直度测量方法是怎样的？简单的方法教给你

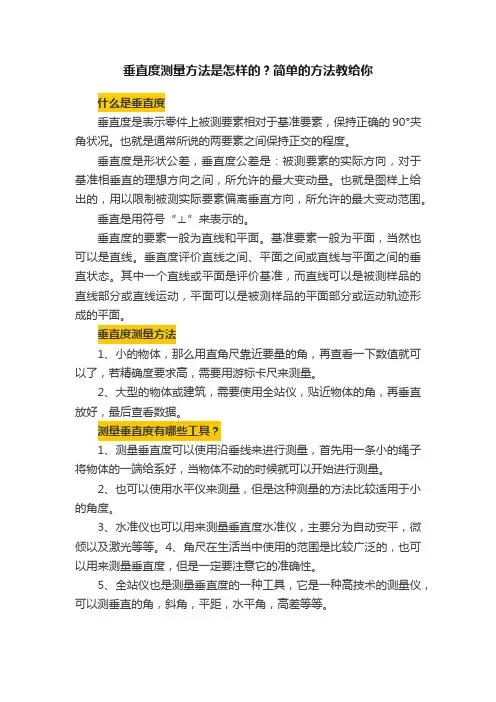

什么是垂直度
垂直度是表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。
也就是通常所说的两要素之间保持正交的程度。
垂直度是形状公差，垂直度公差是：被测要素的实际方向，对于基准相垂直的理想方向之间，所允许的最大变动量。
也就是图样上给出的，用以限制被测实际要素偏离垂直方向，所允许的最大变动范围。
垂直是用符号“⊥”来表示的。
垂直度的要素一般为直线和平面。
基准要素一般为平面，当然也可以是直线。
垂直度评价直线之间、平面之间或直线与平面之间的垂直状态。
其中一个直线或平面是评价基准，而直线可以是被测样品的直线部分或直线运动，平面可以是被测样品的平面部分或运动轨迹形成的平面。
垂直度测量方法
1、小的物体，那么用直角尺靠近要量的角，再查看一下数值就可以了，若精确度要求高，需要用游标卡尺来测量。
2、大型的物体或建筑，需要使用全站仪，贴近物体的角，再垂直放好，最后查看数据。
测量垂直度有哪些工具？
1、测量垂直度可以使用沿垂线来进行测量，首先用一条小的绳子将物体的一端给系好，当物体不动的时候就可以开始进行测量。
2、也可以使用水平仪来测量，但是这种测量的方法比较适用于小的角度。
3、水准仪也可以用来测量垂直度水准仪，主要分为自动安平，微倾以及激光等等。
4、角尺在生活当中使用的范围是比较广泛的，也可以用来测量垂直度，但是一定要注意它的准确性。
5、全站仪也是测量垂直度的一种工具，它是一种高技术的测量仪，可以测垂直的角，斜角，平距，水平角，高差等等。
最新垂直位移与水平观测

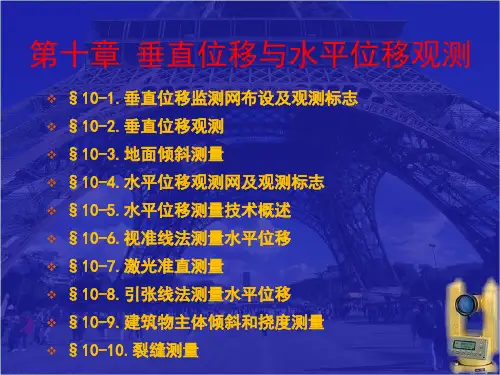

❖ §10-1.垂直位移监测网布设及观测标志 ❖ §10-2.垂直位移观测 ❖ §10-3.地面倾斜测量 ❖ §10-4.水平位移观测网及观测标志 ❖ §10-5.水平位移测量技术概述 ❖ §10-6.视准线法测量水平位移 ❖ §10-7.激光准直测量 ❖ §10-8.引张线法测量水平位移 ❖ §10-9.建筑物主体倾斜和挠度测量 ❖ §10-10.裂缝测量
❖ 地面垂直位移观测也是要在地面开始移动之前进行首 次观测，然后在移动过程中定期进行观测，直至地面 移动基本停止，地表面开始趋于稳定为止。
一、垂直位移监测网布设
❖ 垂直位移测量通常采用水准测量的方法，多次重复 测定埋设在移动区或变形体上的观测点相对于基准 点的高差随时间的变化量。
❖ 建筑物的垂直位移测量包括基础的沉陷观测与建筑 物本身的变形观测。
观测点位置的选择，应根据基坑形状及地质条件、周边地 形地物情况来确定，观测点布设有以下要求：
（1）对于矩形基坑，应在基坑中央及纵(长边)横(短边)轴线上 布设，纵向每8～10m布一点，横向每3～4m布一点，特别 是距基坑边缘约1/4坑底宽度处，以及其他变形特征位置应设 观测点。对其他形状不规则的基坑，可与设计人员商定
❖ 对于一般的工业建筑物来说，出来在立柱的基础上布设观测 点之外，其主要设备基础的四周以及动荷载四周，地质条件 不良处也应布置观测点。
❖ 垂直位移测量与一般水准测量相比，具有观测工作局限在某 个固定的范围内，观测路线相对固定，观测工作重复进行， 观测精度要求高，视距短，有时一次安置仪器可以观测多个 前视点等特点。为了减少测量系统误差的影响，一般考虑采 取以下措施：
形区内的观测点的垂直位移。为了检查
水准基点设3 个点，形成一个边长约100m的等边三角
垂直度及沉降观测方案
二、水平沉降观测方案及垂直度观测方案（一）、水平沉降观测方案A、沉降观测水准点的测设1、水准点布设根据广州石室大教堂的周边环境特点，在其附近约10＿50米距离处寻找坚固稳定的建筑物或其它区域，选择至少4个以上水准点组成水准网。
对每个水准点高程进行存档记录，并且要定期进行高程检测，以保证沉降观测成果的正确性。
2、水准点的型式与埋设沉降观测水准点的型式与埋设要求，达到四等水准点要求，制作好石作水准石构件，在选择好位置进行埋设。
3、沉降观测水准点高程的测定由于石室附近没有绝对标高的永久水准点，故不考虑引测绝对标高，而采取假设高程。
4、观测点的布置和要求为了观测点设置在能表示沉降特征的地点，并且布置合理，方便于测量，我们将会同设计单位技术人员进行现场确定选择合理的观测点布置方案。
所有观测点以1：500的比例尺绘出平面图，并加以编号，以便进行观测和记录。
5、观测点的型式与埋设由于教堂全部由石构件砌筑而成，为了进一步保护该国家一级文物，观测点的型式采用红色油漆进行标注在外墙勒脚处，不考虑其它型式进行埋设。
B、建筑物的沉降观测1、沉降观测的方法和一般规定1）沉降观测的时间和次数根据石室大教堂总体维修工程性质、进度的情况决定其沉降观测的时间和次数。
在施工期间沉降观测次数前后分为8次，（塔楼砼楼梯拆除前、塔楼砼拆除后、中堂砼拆除前、中堂屋面板、梁砼拆除后、中堂屋面板梁复建后、竣工后），具体时间随工程进度而定，现估计大约2个月进行观测一次，2）沉降观测工作的要求沉降观测是一项长期的系统观测工作，为了保证观测成果的正确性，应尽可能做到四定：(1)固定人员观测和整理成果；(2)固定使用的水准仪及水准尺；(3)使用固定的水准点；(4)按规定的日期、方法及路线进行观测。
3）对使用仪器的要求对于一般精度要求的沉降观测，要求仪器的望远镜放大率不得小于24倍，气泡灵敏度不得大于15"/2mm（有符合水准器的可放宽一倍）。
沉降、垂直度观测及质量保证措施
沉降、垂直度观测及质量保证措施1、沉降观测工程沉降观测可采用瑞士精密水准仪NA2+GPM3。
精度可达0.2mm 。
沉降观测点的位置由设计院确定。

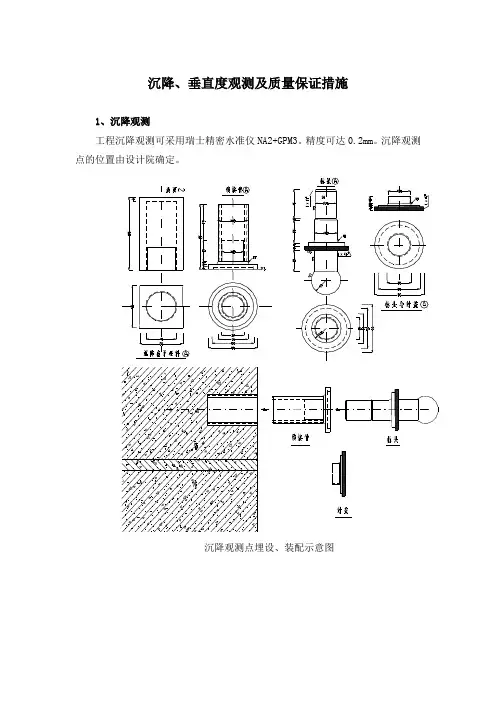

沉降观测点的制作采用国标规定的沉降构件作为观测点，另外做上保护装置，以免被破坏，如上图所示。
在第一层结构施工完后即将沉降观测点安装到位，高度统一在+500mm处。
在建筑物周围布三个沉降观测水准点，挖深一米埋石，待水准点完全稳定后，由已知水准点引测布设一条闭合的水准路线。
利用检验过的精密水准仪精确测算出各点的高程。
每月利用已知水准点对三个沉降观测水准点进行检测，如有下沉现象，精确测算出其高程变化，然后对其标高进行修改，才能进行沉降观测。
沉降观测水准点做好后，精确地对沉降观测点进行观测，做出第一次底段高程记录，往后结构每施工完一层板，即作一次沉降观测，结构封顶后每月作一次沉降观测，并作好记录，绘制曲线图，如发现异常及时通知设计院和监理单位。
每次观测沉降前都要检查沉降观测水准点的准确性，检查测量仪器的完好率，按二等水准测量要求观测，观测时要定点定路线，定专人与专用仪器，在天气条件保证成象清晰时进行。
工程竣工以后，将资料复制归档，作为竣工资料进行移交，以便甲方继续观测，直至稳定。
2、垂直度观测垂直观测工作，包括层间垂直度偏差观测及总高垂直度偏差观测，在大楼逐层增高的情况下，因地基受力或垂直度控制偏差，使大楼的垂直偏差，故需设点观测垂直度。
此项工作结合轴线测量投点一并进行，以便观测检查，一旦发现轴线偏差大于3mm，并与视准线相交叉，则应考虑是偏差所致。
观测时以准确的底层轴线为基准线，观测其最大偏差值，并做好记录以便分析情况，如发现异常及时报告监理公司，并应采取相应的措施。
3、基坑内加深沟槽、集水坑、电梯井位置控制(1)待围护桩、压顶梁施工完成后，利用坑外的两条基线，用经纬仪重新复测地下室主轴线及其它各条纵横轴线，并在压圈梁的中间位置作标志点。
待土方挖至底标高以上0.2m处时，紧跟着把所需的轴线投测到坑底，利用逐步投测到坑底的轴线，逐步放出需加深的沟槽和坑，使人工修土能紧跟机械挖土的进度。

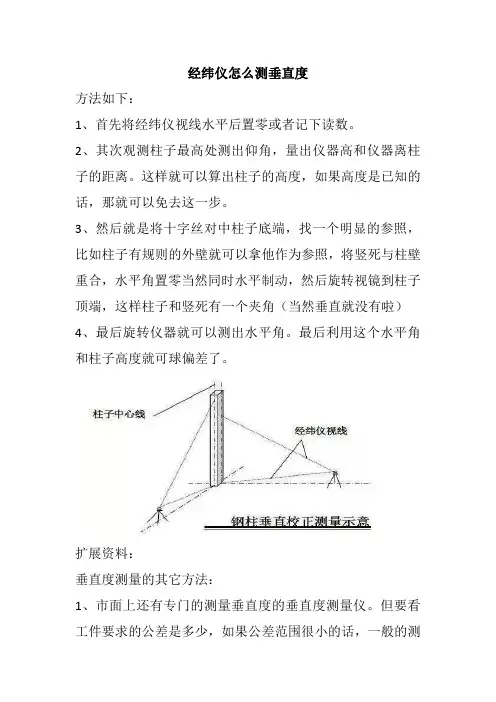

经纬仪怎么测垂直度
经纬仪怎么测垂直度
方法如下：
1、首先将经纬仪视线水平后置零或者记下读数。
2、其次观测柱子最高处测出仰角，量出仪器高和仪器离柱子的距离。
这样就可以算出柱子的高度，如果高度是已知的话，那就可以免去这一步。
3、然后就是将十字丝对中柱子底端，找一个明显的参照，比如柱子有规则的外壁就可以拿他作为参照，将竖死与柱壁重合，水平角置零当然同时水平制动，然后旋转视镜到柱子顶端，这样柱子和竖死有一个夹角（当然垂直就没有啦）
4、最后旋转仪器就可以测出水平角。
最后利用这个水平角和柱子高度就可球偏差了。
扩展资料：
垂直度测量的其它方法：
1、市面上还有专门的测量垂直度的垂直度测量仪。
但要看工件要求的公差是多少，如果公差范围很小的话，一般的测
量仪器可能测量不出来。
所以建议垂直度公差在0.05mm之内的，还是用三坐标测量机来测量才有保证。
2、三坐标测量机能从三维空间的不同方向来对工件进行数据采集和计算。
所以是测量垂直度比较理想的设备。
测量工件的垂直度先要确定基准要素，按照图面先测量基准。
建立坐标系。
再测量要被评价的要素，测量好数据，用软件来计算、计算出来的结果与图纸上标注的理论值作比较。
工程施工测量建筑物垂直度观测方案
工程施工测量建筑物垂直度观测方案工程施工测量建筑物垂直度观测方案之相关制度和职责,工程施工测量及建筑物垂直度观测方案本工程建筑体量大,结构简洁｡本方案遵循测量工作的基本原则,结合本工程的实际,为先整体､后局部,先把握､后碎部,先地下､后地上的施工测量原则｡...工程施工测量及建筑物垂直度观测方案本工程建筑体量大,结构简洁｡本方案遵循测量工作的基本原则,结合本工程的实际, 为先整体､后局部,先把握､后碎部,先地下､后地上的施工测量原则｡一､场区把握网的建立｡1､场区平面把握网的建立｡由于一标段由我单位承建,二标段的把握网原则上沿用一标段的把握网｡在本标段施工前组织测量人员对原把握网进行校核,合格后方可连续用法｡依据本工程特点,我们建立的本地坐标系统与城市坐标系统相同,关系为水平位移关系,即:X=X'+a Y=Y′+b X′ Y′为城市坐标, X Y 为本地坐标依据红线点,和建筑物定位坐标值(详见《轴线定位平面图》,用法WILDTC905L全站仪(测角2″,测距2+2ppin),接受极坐标放样法建立方格网的主轴线轴线｡由于场地狭小及围墙通视缘由,需求将场外把握点引入场内适当位置,依据现场实际状况,拟引入JD4 点在现场办公楼前,并保持和场外JD2 的通视,和场外把握系统形成极坐标关系,并依据测量施工规范进行埋设和疼惜,该点离地连墙距离约为3.5 米｡场内坐标系统依据建筑物定位坐标和JD4 点之间的相对坐标,设置主把握系统如下:,分别为塔楼结构部分,裙楼地下结构部分,地库其他部分｡主轴线经过订正后,进行量距,用法全站仪WILDTC905L｡结构细部轴线依据主轴线作业后,按常用的定线方法放样｡建筑方格网的其他网格点用交汇等方法定出｡全部网格点的中误差为2mm｡建筑方格网建立后,用WILDTC509L 全站仪测量各网格点间的角度､距离,并经过平差改正,于现场规划建筑网格的四个角点 JD5､JD6､JD7､JD8､JD9､JD10､JD11｡规划后用法WILDTC509L 全站仪进行现场检查､验证,确保建筑方格网的精度｡建筑网格点的埋设接受造标埋石法,详细作法按《工程测量规范》实施｡施工过程中应加强方格网点的疼惜工作,方格网点为日后地下部分､地上部分结构施工测量工作的测量起算依据｡应确保标石附近不得从事影响标石稳定性的任何作业活动,并设立警示标记｡2､场区高程把握网的建立｡依据建设单位供应的水准点,在场区内按二等水准测量技术规范于场内布置3个水准点｡ 3 个水准点标石与平面把握网方格网点标石共用｡附图表:建筑方格网布置图二､结构施工平面和高程测量本工程平面把握网依据工程结构特点,分阶段分区域实施｡工程地上主要由3层裙楼和33 层塔楼组成,地下三层,所以测量把握网也需做相应的布置｡施工测量分为地下部分和地上部分施工测量工作,地下部分施工测量接受外控法,地上部分施工测量接受内控法,现分述如下:1､地下结构的施工测量工作｡依据总平面测量把握网,将等轴线把握点,用经纬仪引测各把握点至各层围堰顶梁面,围堰壁内侧及基坑底作为地下结构施工的轴线把握依据｡利用经纬仪加钢尺丈量的方法进行水平测量放线｡高程利用水准仪､标尺向下传递定于围内侧壁上｡作为地下结构施工高程把握的依据,利用水准仪､塔尺把握施工高程｡为保证施工测量的定位精确,定时对布设在围堰上的测量把握网进行引测复核检查｡2､地上结构施工测量｡用法WILD TC905L 全站仪将楼层施工用平面把握点布设于一层结构平面,要求楼层把握网点测设过程中测距精度为1/100000,测角精度为±8″,并确保此把握网于地下部分平面施工把握网一致｡由于本工程上部为方形和多边弧形建筑,共分为2 区,因此上部结构施工测量把握网亦分区布设｡高程把握网建立同样是确保地上､地下的一致性,即引测标高依据同样为建筑方格网上各重点标石上的水准点｡(1)塔楼上部结构的施工测量工作｡依据建筑方格网点的重点,接受WILD TC905L 全站仪,塔楼结构平面上布设楼层施工用把握点,编号为A､B､C､D､,此4 点作为地上1~31 层施工测量放线把握图,参见附图表:上部结构平面把握点布置图依据把握点形成的楼层施工把握网,与本区相应轴线关系,计算边角元素,用法经纬仪,钢卷尺分出细部轴线,作为施工指导,楼层施工放线过程中,过程后加强复核工作｡(2)裙楼上部结构的施工测量工作平面把握网的传递同一区相应工作的做法｡平面把握网传递至施工层后,用WILD TC905L 测角､量距分出各个相对应轴线｡裙楼为由多个圆弧组合而成的平面异型结构,在裙楼定位轴线传递完后,柱子和剪力墙结构均可以从主轴用钢尺协作经纬仪挺直定出｡三､把握网的竖向传递技术把握网的竖向传递技术网点竖向投递网点竖向投递时,在每层楼板相应位置预留100mm×100mm 的孔洞进行竖向传递｡竖向投点立面示意图见下图所示:在±0.00m 以上标高引测,首先在首层核芯筒墙上建立3 条+1000mm 的标高基准线｡3 条基准线的测设接受水准仪｡方法是:调整仪器高度使其后视线正对水平线,前视则用铅笔挺直标出视线｡这种测法与一般的塔尺标记测法相比,精度可以提高1~2mm｡从首层3 个基准线用检定合格的50m 钢尺依据规定的拉力,向上引测每节柱顶设计标高减去1000mm的标高点,这样在每个施工层上有3 条标高把握线,以便相互校核｡四､装修阶段的测量把握内部装修的局部平面位置的确定从已经在结构施工中确定的结构把握轴线中引出,高程同样从结构施工高程中转移至各需求处｡在转移时尽量遵循仪器用法过程中保持等距离测距的原则,以提高测量精度｡从而使装修工作有明确的把握依据｡外墙垂直轴线与高程均由内控轴线和高程点引出,转移到外墙立面上,弹出竖向､水平把握线,以便外墙装修｡在轴线点引出后,务必留意,内控法是逐层实施的,而外墙是从上至下的全长线条｡因此,此时需在外控点的关怀下,从上至下进行一次检测修正,逐层测量引起的间接微小误差,使垂直线贯穿于建筑物的整个外墙面,从而达到精确的测量外墙把握效果｡五､施工沉降观测当建筑物随结构施工层的上升整体重量增加将发生沉降,施工过程的沉降测量将给建筑物今后的监测供应初始数据｡当地下室底板施工完后,按设计要求在有关位置埋设沉降观测点,沉降观测点实行疼惜措施防止冲撞引起变形影响数据统计｡测量期设为每施工一个结构层测量一次(如施工暂停每半个月一次),测量数据制定统计分析表,进行统计分析,直到交工验收为止｡测量接受精密水准仪,参照点为现场设置的观测点｡对现场设置的观测点发生变动或误差应准时进行数据参数修正,以保证数据精确｡竖向投点操作流程图如下高程把握基准线的确定六､测量定位精度要求(1)建筑方格网的建立,其测距精度不低于2/1000000,测角精度不得低于4″,各把握点布设严格遵守《工程测量规范》的各项规定｡(2)建筑物垂直度,单层间小于3mm,全高≤3h/10000,且不大于15mm｡(3)建筑物标高把握,标高偏差不得大于3mm｡七､测量仪器与工具配备序号名称型号单位数量用途1全站仪TC905L套1测角､量距2激光垂准仪D2J3套1垂准､传递 3激光经纬仪J2套2测角4水准仪DS3套4高程引测5塔尺5m把4高程引测6钢卷尺50m把2量距7对讲机Sony部12通信</P厨师职责厨师长职责 叉车职责发展部职责发电厂职责发行员职责。
垂直度测量方案
垂直度测量方案引言垂直度是一种重要的测量参数，用于评估物体表面和参考基准之间的垂直关系。
在许多应用领域，如机械制造、建筑工程和航空航天等，垂直度测量都是必不可少的。
本文档将介绍一种常用的垂直度测量方案，并提供详细的操作步骤和注意事项。
仪器和设备在进行垂直度测量之前，我们需要准备以下仪器和设备：•一个水平基准面（例如一个水平的工作台或平台）•一个垂直度测量仪器（如电子水平仪或光学测量仪）•支撑物或支架（用于放置待测物体）•相应的测量工具（如钢尺、游标卡尺等）测量步骤1.第一步是选择一个水平基准面，并确保它的水平度已经校准和确认。
可以使用一个精确的水平仪或水平器进行校准。
2.将待测物体放置在基准面上，并确保它与基准面接触牢固且稳定。
如果需要，可以使用支撑物或支架来提供额外的支持。
3.准备好垂直度测量仪器，并将其放置在待测物体的表面上。
确保测量仪器与物体的表面接触紧密，并且垂直度测量仪器的测量范围能够满足待测物体的高度。
4.开始测量。
根据垂直度测量仪器的类型，可以使用不同的方法进行测量。
下面是两种常见的测量方法：–电子水平仪的测量方法：将电子水平仪放置在待测物体的表面上，并进行相应的操作，使其对准基准面的水平度。
仪器将显示当前的垂直度测量结果。
–光学测量仪的测量方法：将光学测量仪放置在待测物体的表面上，并使用测量仪器提供的标尺或游标卡尺测量物体表面相对于基准面的垂直位移。
5.记录测量结果。
根据测量方法的不同，可以记录仪器显示的垂直度数值或使用测量工具测量的位移数值。
确保记录准确且清晰。
6.对于需要多次测量的情况，可以移动测量仪器到不同的位置进行重复测量，并计算平均值以提高测量结果的准确性。
注意事项在进行垂直度测量时，有几个注意事项需要注意：1.在选择水平基准面时要特别注意，确保其水平度已经校准与确认。
如果基准面不平，则会对测量结果产生误差。
2.在放置待测物体时，确保其与基准面接触牢固且稳定。
如果物体没有正确放置，则也会对测量结果产生误差。
