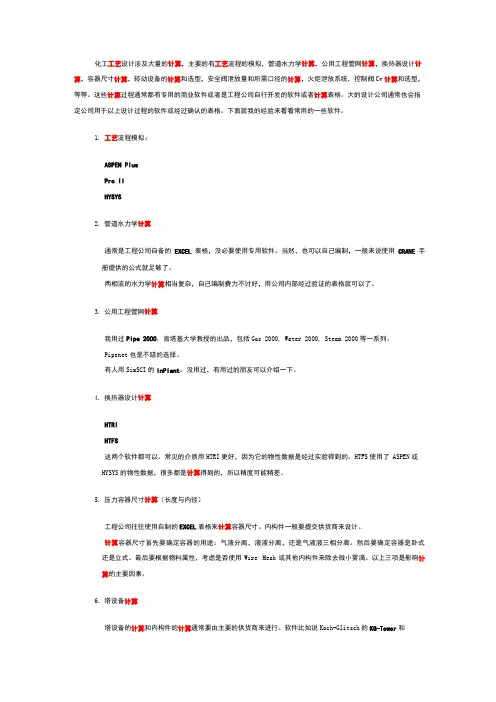

化工工艺设计涉及大量的计算，主要的有工艺流程的模拟，管道水力学计算，公用工程管网计算，换热器设计计算，容器尺寸计算，转动设备的计算和选型，安全阀泄放量和所需口径的计算，火炬泄放系统，控制阀Cv计算和选型，等等。
这些计算过程通常都有专用的商业软件或者是工程公司自行开发的软件或者计算表格。
大的设计公司通常也会指定公司用于以上设计过程的软件或经过确认的表格。
下面就我的经验来看看常用的一些软件。
1.工艺流程模拟：ASPEN PlusPro IIHYSYS2.管道水力学计算通常是工程公司自备的EXCEL表格，没必要使用专用软件。
当然，也可以自己编制，一般来说使用CRANE手册提供的公式就足够了。
两相流的水力学计算相当复杂，自己编制费力不讨好，用公司内部经过验证的表格就可以了。
3.公用工程管网计算我用过Pipe 2000，肯塔基大学教授的出品，包括Gas 2000, Water 2000, Steam 2000等一系列。
Pipenet也是不错的选择。
有人用SimSCI的InPlant。
没用过，有用过的朋友可以介绍一下。
4.换热器设计计算HTRIHTFS这两个软件都可以。
常见的介质用HTRI更好，因为它的物性数据是经过实验得到的。
HTFS使用了ASPEN或HYSYS的物性数据，很多都是计算得到的，所以精度可能稍差。
5.压力容器尺寸计算（长度与内径）工程公司往往使用自制的EXCEL表格来计算容器尺寸。
内构件一般要提交供货商来设计。
计算容器尺寸首先要确定容器的用途：气液分离，液液分离，还是气液液三相分离。
然后要确定容器是卧式还是立式。
最后要根据物料属性，考虑是否使用Wire Mesh或其他内构件来除去微小雾滴。
以上三项是影响计算的主要因素。
6.塔设备计算塔设备的计算和内构件的计算通常要由主要的供货商来进行。
软件比如说Koch-Glitsch的KG-Tower和Sulzer 的SULCOL。
工程公司一般只提供过程模拟的结果。
压力容器强度计算软件折旧年限
压力容器强度计算软件折旧年限
压力容器强度计算软件是一种专业的工程软件，用于计算和分析压力容器的强度和稳定性。
其折旧年限主要取决于软件的更新频率、技术进步速度以及使用情况等因素。
工程软件的折旧年限通常在3-5年左右。
这是因为随着科技的进步，新的计算方法和技术不断出现，软件需要定期更新以保持其技术领先性。
同时，硬件设备的更新换代也会影响软件的使用，过时的软件可能无法在新的硬件上运行。
具体的折旧年限还需要根据实际情况进行确定。
例如，如果软件的更新频率较高，或者其技术含量较高，折旧年限可能会较短。
反之，如果软件的更新频率较低，或者其技术含量较低，折旧年限可能会较长。
压力容器强度计算软件的折旧年限需要综合考虑软件的更新频率、技术进步速度以及使用情况等因素，以确保其在整个折旧周期内都能保持良好的性能和效率。
PVelite压力容器分析软件介绍最新

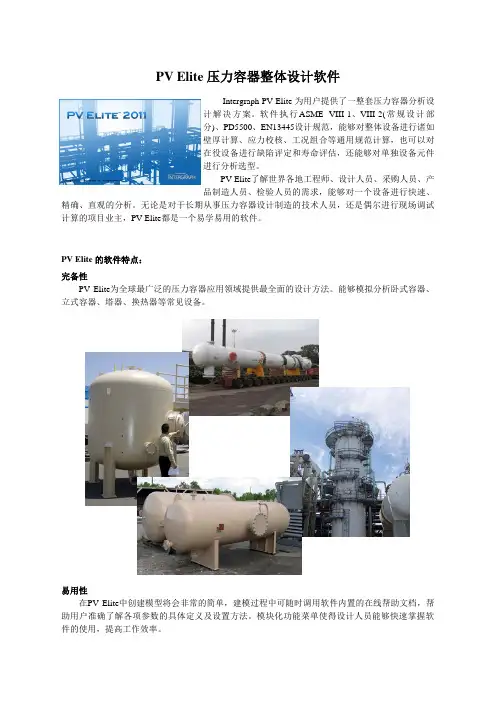

PV Elite 压力容器整体设计软件Intergraph PV Elite 为用户提供了一整套压力容器分析设计解决方案。
软件执行ASME VIII-1、VIII-2(常规设计部分)、PD5500、EN13445设计规范，能够对整体设备进行诸如壁厚计算、应力校核、工况组合等通用规范计算，也可以对在役设备进行缺陷评定和寿命评估，还能够对单独设备元件进行分析选型。
PV Elite了解世界各地工程师、设计人员、采购人员、产品制造人员、检验人员的需求，能够对一个设备进行快速、精确、直观的分析。
无论是对于长期从事压力容器设计制造的技术人员，还是偶尔进行现场调试计算的项目业主，PV Elite都是一个易学易用的软件。
PV Elite 的软件特点：完备性PV Elite为全球最广泛的压力容器应用领域提供最全面的设计方法。
能够模拟分析卧式容器、立式容器、塔器、换热器等常见设备。
易用性在PV Elite中创建模型将会非常的简单，建模过程中可随时调用软件内置的在线帮助文档，帮助用户准确了解各项参数的具体定义及设置方法。
模块化功能菜单使得设计人员能够快速掌握软件的使用，提高工作效率。
准确性PV Elite的三维图形显示功能确保了模型的准确性。
实时交互的分析计算功能指引您进一步找到最终结果。
全球性作为一款全球畅销的软件，PV Elite能够支持ASMEVIII-1、VIII-2(常规设计部分)、PD5500、EN13445等主流压力容器设计规范。
可靠性PV Elite经过全球众多用户多年的使用及定期的更新和升级，已经证明了软件的可靠性。
此外，PV Elite还通过了ASME质量认证（QA）考题测试，计算结果与标准答案相差无几。
周期性PV Elite每年都会按照压力容器设计规范和标准的最新规则进行更新，并提供成熟的设计分析技术。
使用PV Elite能够让您始终站在世界压力容器设计制造技术的最前沿。
软件功能PVelite基于人们熟悉的Windows界面，设计了各种便捷的工具栏和对话框，另外，PVelite的用户自定义功能还允许用户按照自己的工作习惯对功能键进行布局。
压力容器设计审核人员培训_压力容器设计计算和绘图软件-精品文档
LANSYS自动产生规范化格式、加入 封面、目录及图形公式甚至表格的设计计 算书，方便用户存档。
6
由于SW6-2019以Windows为操作平台， 不少操作借鉴了类似于Windows的用户界面， 因而允许用户分多次输入同一台设备的原始 数据、在同一台设备中对不同零部件原始数 据的输入次序不作限制、输入原始数据时还 可借助于示意图或帮助按钮给出提示等，极 大地方便用户使用。一个设备中各个零部件 的计算次序，既可由用户自行决定，也可由 程序来决定，十分灵活。
34
1、b型和e型管板结构中管板周边不布管区较
宽（k＞1）的结构；
2、管板与壳程筒体法兰搭焊连接的结构；
3、管板与壳程筒体法兰平齐焊连接的结构。
35
另外，对于k≤1的b型和e型管板结构，本 模块实际也能计算。考虑到这两种结构在 GB151-2019计算方法的范围之内，对于同样的 一个结构， ，按GB151-2019的方法和按 JB4732-95的方法进行计算所得到的结果必定有 所不同。因此，本模块在给出计算结果的同时，
压力容器 设计审批人培训
（六）
二〇一二年二月
1
内容简介
一、压力容器设计计算应用软件 二、CAD画图应用软件
2
一、压力容器设计计算应用软件 计算软件 SW6-2019《过程设备强度计算软件包》 LANSYS PV1.2《压力容器强度设计系统》 VAS2.0《压力容器分析设计系统》
3
1、 SW6《过程设备强度计算软件包》
7
为了便于用户对图纸和计算结果进行校核， 并符合压力容器管理制度原始数据存档的要求， 本软件可以打印用户输入的原始数据。
计算结束后，分别以屏幕显示简要结果及 直接采用WORD表格形式形成按中、英文编排的 《设计计算书》等多种方式，给出相应的计算 结果，满足用户查阅简要结论或输出正式文件 存档的不同需要。
常用的工艺计算软件

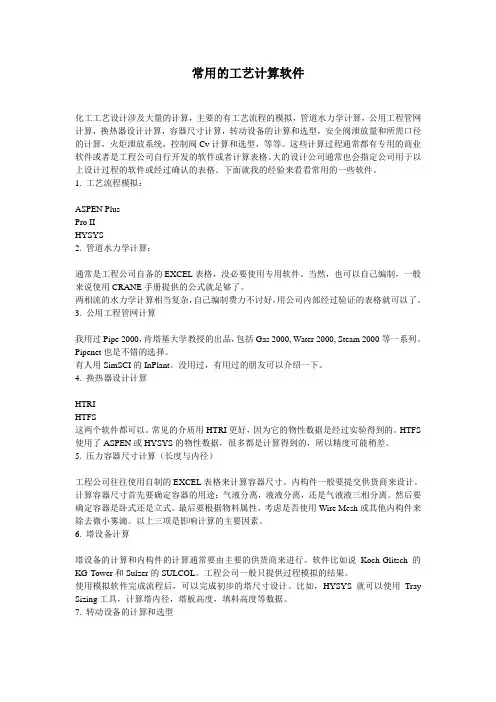

常用的工艺计算软件化工工艺设计涉及大量的计算，主要的有工艺流程的模拟，管道水力学计算，公用工程管网计算，换热器设计计算，容器尺寸计算，转动设备的计算和选型，安全阀泄放量和所需口径的计算，火炬泄放系统，控制阀Cv计算和选型，等等。
这些计算过程通常都有专用的商业软件或者是工程公司自行开发的软件或者计算表格。
大的设计公司通常也会指定公司用于以上设计过程的软件或经过确认的表格。
下面就我的经验来看看常用的一些软件。
1. 工艺流程模拟：ASPEN PlusPro IIHYSYS2. 管道水力学计算：通常是工程公司自备的EXCEL表格，没必要使用专用软件。
当然，也可以自己编制，一般来说使用CRANE手册提供的公式就足够了。
两相流的水力学计算相当复杂，自己编制费力不讨好，用公司内部经过验证的表格就可以了。
3. 公用工程管网计算我用过Pipe 2000，肯塔基大学教授的出品，包括Gas 2000, Water 2000, Steam 2000等一系列。
Pipenet也是不错的选择。
有人用SimSCI的InPlant。
没用过，有用过的朋友可以介绍一下。
4. 换热器设计计算HTRIHTFS这两个软件都可以。
常见的介质用HTRI更好，因为它的物性数据是经过实验得到的。
HTFS 使用了ASPEN或HYSYS的物性数据，很多都是计算得到的，所以精度可能稍差。
5. 压力容器尺寸计算（长度与内径）工程公司往往使用自制的EXCEL表格来计算容器尺寸。
内构件一般要提交供货商来设计。
计算容器尺寸首先要确定容器的用途：气液分离，液液分离，还是气液液三相分离。
然后要确定容器是卧式还是立式。
最后要根据物料属性，考虑是否使用Wire Mesh或其他内构件来除去微小雾滴。
以上三项是影响计算的主要因素。
6. 塔设备计算塔设备的计算和内构件的计算通常要由主要的供货商来进行。
软件比如说Koch-Glitsch的KG-Tower和Sulzer的SULCOL。
ASME压力容器强度计算软件.

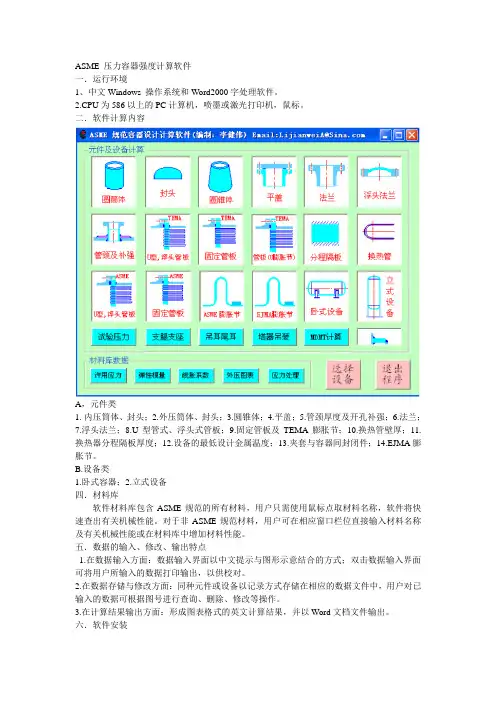

ASME 压力容器强度计算软件一．运行环境1、中文Windows 操作系统和Word2000字处理软件。
