单控电磁阀和双控电磁阀的工作原理

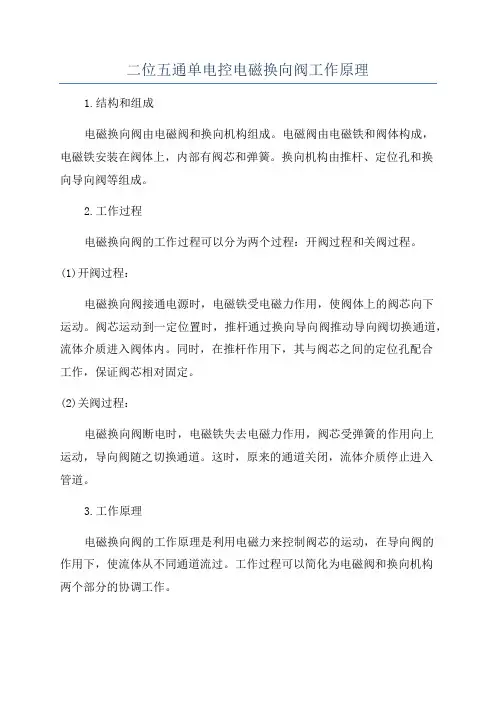

二位五通单电控电磁换向阀工作原理
二位五通单电控电磁换向阀工作原理1.结构和组成电磁换向阀由电磁阀和换向机构组成。
电磁阀由电磁铁和阀体构成，电磁铁安装在阀体上，内部有阀芯和弹簧。
换向机构由推杆、定位孔和换向导向阀等组成。
2.工作过程电磁换向阀的工作过程可以分为两个过程：开阀过程和关阀过程。
(1)开阀过程：电磁换向阀接通电源时，电磁铁受电磁力作用，使阀体上的阀芯向下运动。
阀芯运动到一定位置时，推杆通过换向导向阀推动导向阀切换通道，流体介质进入阀体内。
同时，在推杆作用下，其与阀芯之间的定位孔配合工作，保证阀芯相对固定。
(2)关阀过程：电磁换向阀断电时，电磁铁失去电磁力作用，阀芯受弹簧的作用向上运动，导向阀随之切换通道。
这时，原来的通道关闭，流体介质停止进入管道。
3.工作原理电磁换向阀的工作原理是利用电磁力来控制阀芯的运动，在导向阀的作用下，使流体从不同通道流过。
工作过程可以简化为电磁阀和换向机构两个部分的协调工作。
当电磁铁通电时，根据右手定则，电流在线圈中产生磁场，磁场作用于铁芯上，使阀芯受到电磁吸力，并向下运动。
推杆与阀芯之间的定位孔将推杆固定住，保证阀芯的位置，使导向阀切换通道，从而实现流体介质的控制和换向。
当电磁铁断电时，弹簧的作用下，阀芯向上运动，推杆与阀芯之间的定位孔使得导向阀切换通道，原来的通道关闭，流体介质停止进入管道。
通过电磁力和弹簧的协调作用，实现了电磁换向阀的开关和换向功能。
其工作原理简单可靠，能满足对流体介质的精确控制和换向需求。
以上是二位五通单电控电磁换向阀的工作原理，该阀门结构简单、使用方便，广泛应用于工业领域的自动控制系统中。
电磁阀工作原理
电磁阀知识电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。
电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。
一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。
四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。
电磁阀的工作原理
电磁阀分类单电控直动式二位三通电磁阀
• 2/3二位三通电磁阀结构（单电控、直动式） 电磁阀阀芯有2个位置，有3个气路接口，如图1，P口为气源接口， A为通往气动执行器接口，R为排气口。
图1
电磁阀分类单电控直动式二位三通电磁阀
• 2/3二位三通电磁阀结构（单电控、直动式） 初始状态（失电）：如图2，此时电磁阀失电，阀芯在右侧，A口与R口相 通，气缸是排气状态，P口是封闭的。
图9
电磁阀图示符号
• 2/3图示符号（单电控） 如图10为二位三通电磁阀 的电气符号图，图中左侧 的方框是指得电状态，右 侧的方框是指失电状态， 左侧小长方形是指电磁线 圈，右侧折线是指弹簧， 所以靠近弹簧侧的方框是 失电状态，靠近线圈侧的 方框是得电状态。
图10
电磁阀图示符号
• 2/5图示符号（单电控）
➢ 工作状态：电磁阀得电，电磁阀P口与A口通，气源由A口进入气缸，气缸活塞 右移，见图14；
➢ 失电状态：电磁阀失电，电磁阀A口与R口通，气缸通过电磁阀放气，活塞在 弹簧作用下回到左侧，见图13。
图13
图14
2/3二位三通电磁阀应用
• 2/3电磁阀控制气动薄膜驱动部
➢ 初始状态：电磁阀为常闭电磁阀，处于失电状态，气动薄膜驱动部的推杆由弹 簧作用下停在上位，见图15；
➢ 左侧线圈得电状态：电磁阀左侧线圈得电，电磁阀P口与A口通，气源由A口进入双作用 气动活塞驱动部一侧气室，推动活塞到气缸另一侧， B口与S口相通，与B口相通的气动 活塞驱动部的另一侧气室为排气状态，在另一侧线圈不得电之前会保持该状态不动，见 图19；
➢ 右侧线圈得电状态：电磁阀右侧线圈得电，电磁阀P口与B口通，气源由B口进入双作用 气动活塞驱动部一侧气室，推动活塞到气缸另一侧， A口与R口相通，与A口相通的气动 活塞驱动部的另一侧气室为排气状态，在另一侧线圈不得电之前会保持该状态不动，见 图20；

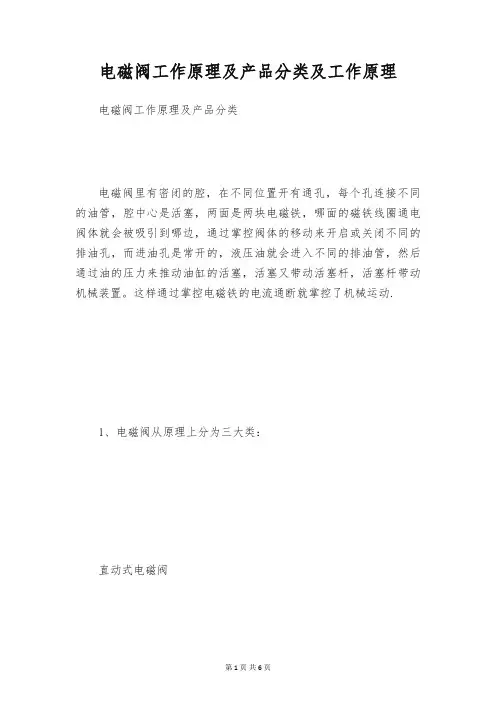

电磁阀工作原理及产品分类及工作原理
电磁阀工作原理及产品分类及工作原理电磁阀工作原理及产品分类电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中心是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过掌控阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过掌控电磁铁的电流通断就掌控了机械运动.1、电磁阀从原理上分为三大类：直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必需水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必需充分流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区分，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
3、电磁阀依照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
双控电磁阀接线的工作原理
双控电磁阀接线的工作原理双控电磁阀是一种常用的工业自动化设备，通过对电磁阀的接线和控制，可以实现对液体或气体的流通和封闭的控制。
该电磁阀有两个控制单元，分别对阀门的开启和关闭进行控制，从而实现对流体的控制。
双控电磁阀的工作原理如下：1. 电磁阀的结构：双控电磁阀包括电磁阀本体和控制线路两部分。
电磁阀本体由阀体、阀芯、弹簧、密封圈、导向部件等组成。
控制线路由电磁阀线圈、触点、电源等组成。
2. 工作时的状态：当电磁阀未通电时，阀芯被弹簧压紧，阀门处于关闭状态，流体无法通过。
当电磁阀通电时，通过线圈产生的磁场作用于阀芯，使得阀芯移动，阀门打开，流体得以通过。
3. 开关控制：双控电磁阀的两个控制单元分别控制阀门的开启和关闭。
当需要打开阀门时，其中一个控制单元接通电源，通过电磁阀线圈产生磁场，使得阀芯移动并打开阀门；而另一个控制单元断开电源，阀门保持打开。
反之，当需要关闭阀门时，两个控制单元的电源状态相反。
4. 使用中的注意事项：双控电磁阀在实际应用中需要注意以下几点：（1）电磁阀的额定电压：在接线时需要确认电磁阀的额定电压，并按照其额定电压进行接线。
否则，过高或过低的电压可能使电磁阀无法正常工作或产生安全隐患。
（2）线圈的极性：电磁阀线圈通常有正（+）和负（-）两极，通过正确连接可以确保电磁阀正常工作。
（3）线路的控制逻辑：在实际应用中，需要确保两个控制单元的电源状态相反。
例如，一个电磁阀线圈接通电源时，另一个电磁阀线圈应断开电源。
这样可以防止两个控制单元同时通电，导致阀门无法打开或关闭。
（4）安全保护措施：在实际应用中，为了保证工作安全，可以在电磁阀的控制线路中添加保护元件，如过流保护、过压保护等，以及安装阀门位置传感器，实时监测阀门状态。
通过电磁阀的接线和控制，双控电磁阀能够实现对流体的准确控制，广泛应用于液压系统、气动系统、石油化工等领域。
在实际应用中，需要根据具体场景和要求选择合适的双控电磁阀，并正确进行接线和控制，确保设备的正常工作和安全运行。

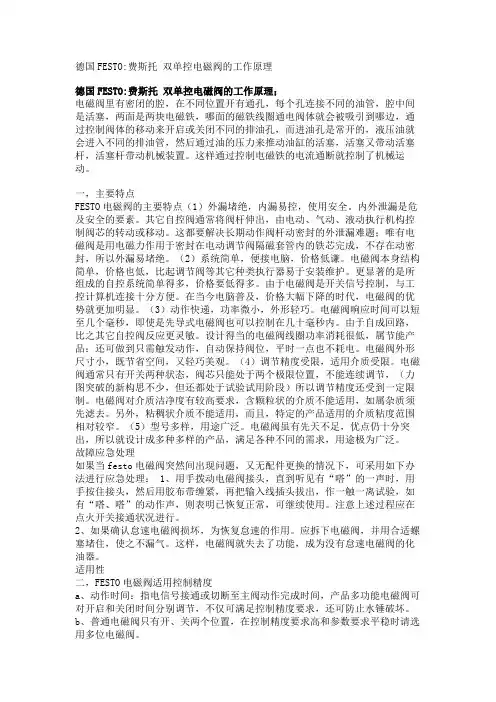

德国FESTO-费斯托 双单控电磁阀的工作原理
德国FESTO:费斯托双单控电磁阀的工作原理德国FESTO:费斯托双单控电磁阀的工作原理；电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
一，主要特点FESTO电磁阀的主要特点（1）外漏堵绝，内漏易控，使用安全。
内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
（2）系统简单，便接电脑，价格低谦。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
（3）动作快递，功率微小，外形轻巧。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
（4）调节精度受限，适用介质受限。
电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。
电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。
另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每一个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通而进油孔是常开的，液压油就过控制阀体的挪移来档住或者漏出不同的排油的孔，会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径普通不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件挨次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或者介质压力推动关闭件，向下挪移，使阀门关闭。
特点：在零压差或者真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上挪移，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下挪移，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：合用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
两位电磁阀工作原理
两位电磁阀工作原理
电磁阀是一种重要的控制元件，广泛应用于工业自动化、流体控制等领域。
其中，两位电磁阀是最常见的一种类型，它们的工作原理如下：
1. 单通道两位电磁阀
单通道两位电磁阀是由电磁铁、阀体和阀芯组成的。
当电磁铁通电时，它会产生磁场，吸引阀芯，使其与阀体密封，在这种状态下，阀体的两端分别与进口和出口相通。
当电磁铁断电时，阀芯会受到弹簧的作用，从阀体中移开，使进口和出口分离，从而实现流体的开关控制。
2. 双通道两位电磁阀
双通道两位电磁阀也是由电磁铁、阀体和阀芯组成的，但它具有两个进口和一个出口（或两个出口和一个进口）。
当电磁铁A通电时，它会产生磁场，吸引阀芯A，使其与阀体A密封，同时阀芯B与阀体B分开，此时进口1和出口相通，进口2与出口隔离。
当电磁铁A断电时，阀芯A会受到弹簧的作用，从阀体中移开，使进口1与出口隔离，进口2与出口相通。
当电磁铁B通电时，它会产生磁场，吸引阀芯B，使其与阀体B密封，同时阀芯A与阀体A分开，此时进口2和出口相通，进口1与出口隔离。
当电磁铁B断电时，阀芯B会受到弹簧的作用，从阀体中移开，使进口2与出口隔离，进口1与出口相通。
通过这种方式，双通道两位电磁阀可以实现两个进口之间和一个出口之间的流体控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单控电磁阀和双控电磁阀的工作原理在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进
气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装。
两位五通电磁阀具有1 个进气孔（接进气气源）、1 个正动作出气孔和1 个反动作出气孔
（分别提供给目标设备的一正一反动作的气源）、1 个正动作排气孔和
1 个反动作排气孔（安装消声器）。
对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。
电磁阀一般选用日本SMC高档一点，不过是
小日本的产品）、台湾亚德客（实惠，质量也不错）或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。
线圈电压等级一般采用DC24V AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断勺，常开型指线圈没通电时气路是通
勺。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通勺，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈断电后反动作气路仍然是接通勺，将
会一直维持到给正动作线圈通电为止。
这相当于“自锁” 位五通
双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
A单电控原理图
单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭！
0电拧比动式电緻阀的动作嫌理H
动作示意图右侧的线圈得电，左侧弹簧压缩
基于两
右侧的线圈失电，左侧弹簧伸出
工作口工作口
合崩
■
禅代口迸V 口禅汽
口
B.双电控原理
双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。
右侧失电，左侧得电取电控査劫式电峨阀的功作原理图
A B
A H
卩也
CFF
匚供气口2,4•工作口3, 5.排气口
右侧得电，左侧失电
匚供气□2,4.1作口3, 5*排气口
CM
iisi
3191
5。
