粗集料表观密度程序
粗集料表干密度及毛体积密度试验（容量瓶法）
粗集料表干密度及毛体积密度试验（容量瓶法）一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、毛体积密度，以及粗集料的吸水率。
二、主要试验步骤1、取一份试样装入容量瓶中加入水，盖上玻璃片，浸水24h后，加水至玻璃片与水面无空隙，称取集料试样、水、瓶、及玻璃片的总质量（m2）。
2、称取带表面水的试样质量（m4）和饱和面干集料的表干质量（m3）。
3、把集料烘干，称其烘干质量（M0）。
4、将瓶洗净，重新装入洁净水，使玻璃片与水面无空隙，称取集料试样、水、瓶、及玻璃片的总质量（m1）。
三、计算1、计算表观相对密度γ a 、表干相对密度γs、毛体积相对密度γb：γa＝m0/（m0+m1-m2）γs＝m3/（m3+m1-m2）γb＝m0/（m3+m1-m2）2、集料的吸水率ωx、含水率ω、表干含水率ωs，以烘干试样为基准：ωx＝（m3－m0）×100/m0ω＝（m4－m0）×100/m0ωs＝（m4－m3）×100/m0当水泥混凝土集料需要以饱和面干试样作为基准为取集料的吸水率ωx及表干含水率ωs时，准确至0.1％：ωx＝（m3－m0）×100/m3ωs＝（m4－m3）×100/m33、粗集料的表观密度ρa、表干密度ρs、毛体积密度ρb，计算至小数位3位。
温度修正系数αT按规范表2采用。
ρa＝γa×ρT或ρa＝（γa－αT）×ρwρs＝γs×ρT或ρs＝（γs－αT）×ρwρb＝γb×ρT或ρb＝（γb－αT）×ρw式中：ρT--试验温度T时水的密度，按表2取用，g/cm^3αT--试验温度T时的水的修正系数，按表2取用ρw---水在4℃时的密度，1.000g/cm^3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。
粗集料的表观密度

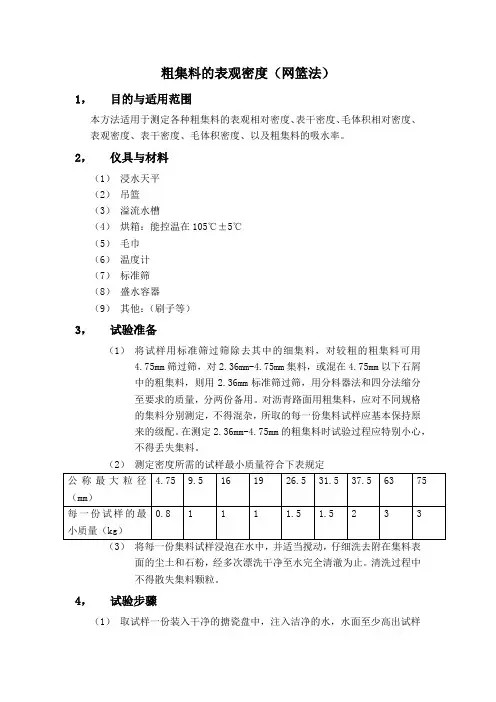

粗集料的表观密度（网篮法）1，目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干密度、毛体积相对密度、表观密度、表干密度、毛体积密度、以及粗集料的吸水率。
2，仪具与材料（1）浸水天平（2）吊篮（3）溢流水槽（4）烘箱：能控温在105℃±5℃（5）毛巾（6）温度计（7）标准筛（8）盛水容器（9）其他：（刷子等）3，试验准备（1）将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm-4.75mm集料，或混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用分料器法和四分法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本保持原来的级配。
在测定2.36mm-4.75mm的粗集料时试验过程应特别小心，不得丢失集料。
（2）测定密度所需的试样最小质量符合下表规定（3）将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4，试验步骤（1）取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少高出试样20mm，轻轻搅动石料，使附着在石料上的气泡完全逸出。
在室温下保持浸水24h。
（2）将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零。
吊篮的筛网应保证集料不会通过筛孔流失，对2.36mm-4.75mm粗集料应更换小孔筛网，或在网篮中加放一个浅盘。
（3）调节水温在15℃-25℃范围内。
将试样移入吊篮中。
溢流水槽的水面高度由水槽的溢流孔控制，维持不变。
称取粗集料在水中的质量（m w）。
（4）提起吊篮，稍稍滴水后，较粗的粗集料可直接倒在拧干的湿毛巾上。
将较细的粗集料（2.36mm-4.75mm）连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料倒在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。
粗集料的表观密度

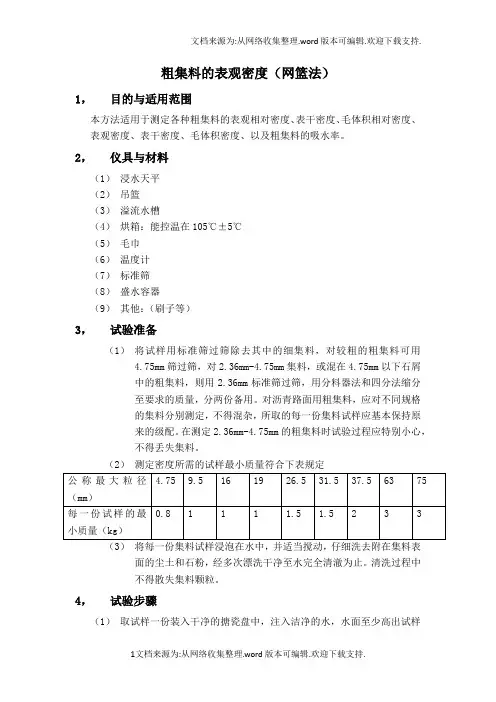

粗集料的表观密度（网篮法）1，目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干密度、毛体积相对密度、表观密度、表干密度、毛体积密度、以及粗集料的吸水率。
2，仪具与材料（1）浸水天平（2）吊篮（3）溢流水槽（4）烘箱：能控温在105℃±5℃（5）毛巾（6）温度计（7）标准筛（8）盛水容器（9）其他：（刷子等）3，试验准备（1）将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm-4.75mm集料，或混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用分料器法和四分法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本保持原来的级配。
在测定2.36mm-4.75mm的粗集料时试验过程应特别小心，不得丢失集料。
（2）测定密度所需的试样最小质量符合下表规定（3）将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4，试验步骤（1）取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少高出试样20mm，轻轻搅动石料，使附着在石料上的气泡完全逸出。
在室温下保持浸水24h。
（2）将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零。
吊篮的筛网应保证集料不会通过筛孔流失，对2.36mm-4.75mm粗集料应更换小孔筛网，或在网篮中加放一个浅盘。
（3）调节水温在15℃-25℃范围内。
将试样移入吊篮中。
溢流水槽的水面高度由水槽的溢流孔控制，维持不变。
称取粗集料在水中的质量（m w）。
（4）提起吊篮，稍稍滴水后，较粗的粗集料可直接倒在拧干的湿毛巾上。
将较细的粗集料（2.36mm-4.75mm）连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料倒在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。
粗集料表观密度测定方法

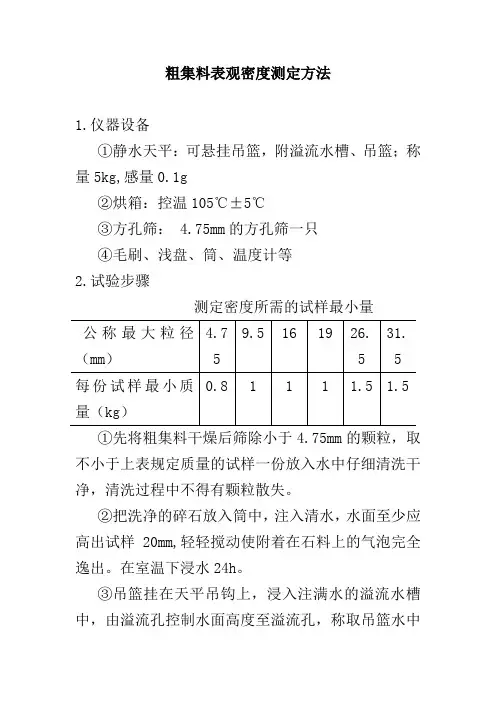

粗集料表观密度测定方法
1.仪器设备
①静水天平：可悬挂吊篮，附溢流水槽、吊篮；称量5kg,感量0.1g
②烘箱：控温105℃±5℃
③方孔筛： 4.75mm的方孔筛一只
④毛刷、浅盘、筒、温度计等
2.试验步骤
测定密度所需的试样最小量
①先将粗集料干燥后筛除小于4.75mm的颗粒，取不小于上表规定质量的试样一份放入水中仔细清洗干净，清洗过程中不得有颗粒散失。
②把洗净的碎石放入筒中，注入清水，水面至少应高出试样20mm,轻轻搅动使附着在石料上的气泡完全逸出。
在室温下浸水24h。
③吊篮挂在天平吊钩上，浸入注满水的溢流水槽中，由溢流孔控制水面高度至溢流孔，称取吊篮水中
质量m 2,将试样移入吊篮中。
水面高度控制至溢流孔，称取吊篮及试样水中质量m 1。
注：试验时各项称量水温应控制在15℃～25℃范围内，温度变化不应超过2℃.
④取出吊篮中试样置于浅盘中，放入105℃±5℃的烘箱中烘干，冷却。
称取烘干质量m 0。
3.结果计算与评定：精确至1kg/m 3 10001200⨯⎪⎭
⎫ ⎝⎛--+=t m m m m αρ 式中 ρ——表观密度（ kg/m3）
m 0——试样烘干后的质量（g ）
m 1——吊篮及试样在水中质量（g ）
m 2——吊篮在水中质量（g ）
t α——水温对砂的表观密度影响的修
正系数，见下表：
不同温度水的修正系数
表观密度取两次试验结果的算术平均值，两次试验结果之差超过20kg/m3,须重新试验。
粗集料表观密度试验方法

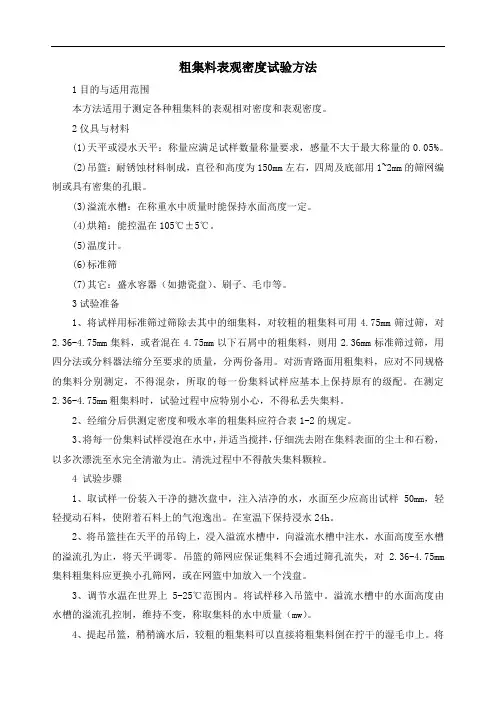

粗集料表观密度试验方法1目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。
2仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。
(2)吊篮：耐锈蚀材料制成，直径和高度为150mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。
(3)溢流水槽：在称重水中质量时能保持水面高度一定。
(4)烘箱：能控温在105℃±5℃。
(5)温度计。
(6)标准筛(7)其它：盛水容器（如搪瓷盘）、刷子、毛巾等。
3试验准备1、将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36-4.75mm粗集料时，试验过程中应特别小心，不得私丢失集料。
2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。
3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4 试验步骤1、取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。
在室温下保持浸水24h。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。
吊篮的筛网应保证集料不会通过筛孔流失，对 2.36-4.75mm 集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。
3、调节水温在世界上5-25℃范围内。
将试样移入吊篮中。
溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（mw）。
4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。
粗集料表观密度试验
粗集料表观密度试验（网篮法）之袁州冬雪创作1 目标与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度.2 仪具与资料(1)天平或浸水天平：称量应知足试样数量称量要求，感量不大于最大称量的0.05%.(2)吊篮：耐锈蚀资料制成，直径和高度为150mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼.(3)溢流水槽：在称重水中质量时能坚持水面高度一定.(4) 烘箱：能控温在105℃±5℃.(5)温度计.(6)尺度筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等.3 试验准备将试样用尺度筛过筛除去其中的细集料，对较粗的粗集料可用集料，或者混在以下石屑中的粗集料，则用尺度筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用.对沥青路面用粗集料，应对分歧规格的集料分别测定，不得混杂，所取的每份集料试样应基本上坚持原有的级配.在测定粗集料时，试验过程中应特别小心，不得私丢失集料.2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定.3、将每份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料概况的灰尘和石粉，以多次漂洗至水完全清澈为止.清洗过程中不得散失集料颗粒.4 试验步调4.1 取试样一份装入干净的搪次盘中，注入干净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出.在室温下坚持浸水24h.集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘.3、调节水温在世界上5-25℃范围内.将试样移入吊篮中.溢流水槽中的水面高度由水槽的溢流孔节制，维持不变，称取集料的水中质量（m w）.4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上.将较细的粗集料（）试样连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料侄在拧干的湿毛巾上，用毛巾吸走从集猜中漏出的自由水.注意不得有颗粒丢失，或有小颗粒附在吊篮上.再用探拧干的湿毛巾轻轻擦干集料颗粒的概况水，至概况看不到发亮的水迹，即为饱和面干状态.当粗集料尺寸较大时，宜逐颗擦干.注意对较粗的粗集料，拧湿毛巾时，既要将概况水擦掉，又千万不克不及将颗粒外部的水吸出.整个过程中不得有集料丢失，且已擦干的集料不得继续在空气中放置，以防止集料干燥.注：对集料，用毛巾擦试时容易沾附细颗粒造成损失，此时宜改用干净的纯棉汗衫布擦拭至表干状态.5、当即在坚持表干状态下，称取集料的表干质量（m f ）6、将集料置于浅盘中，放入105℃±5℃的烘箱中烘干至恒重.取出浅盘，放在带盖的容器中冷却至室温，称取集料的烘干重量（m a ）7、对同一规格的集料应平行试验两次，取平均值作为试验成果.5 计算5.1 表观相对密度γa 、表干相对密度γa 、毛体积相对密度γb 按式（试1-8）、（试1-9）、（试1-10）计算至小数点后3位.料的表观相对密度按式(T0328-1)计算至小数点后3位.w a a a m m m -=γ （试1-8） w f fa m m m -=γ（试1-9）式中：γa —集料的表观相对密度，无量纲；γs —集料的表干相对密度，无量纲；γb —集料的毛体积相对密度，无量纲；m a —试样的烘干质量gm f —集料的表干质量(g)；m w —集料的水中质量(g).2、集料的吸水表观密度按式(T0328-2)计算，切确至小数点后3位.ρa＝γa×ρT或ρa＝（γa－αT）×ρw (T0328-2)式中：ρa—粗集料的表观密度(g／cm3)；ρw —水在4℃时的密度(g／cm3)；αT—试验时水温对水密度影响的修正系数，按附录B表B—1取用；ρT—试验温度T时水的密度(g/cm3)，按附录B表B-1取用.6 陈述以两次平行试验成果的算术平均值作为测定值，如两次成果之差值大于2g／cm3时，应重新取样停止试验.。
粗集料表观密度试验
粗集料表观密度试验(网篮法)1目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。
2仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05% 。
(2)吊篮：耐锈蚀材料制成，直径和高度为 150mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。
(3)溢流水槽：在称重水中质量时能保持水面高度一定。
⑷ 烘箱：能控温在105°C±5C O(5)温度计。
(6)标准筛( 7)其它：盛水容器(如搪瓷盘)、刷子、毛巾等。
3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用 4.75mm 筛过筛，对 2.36 -4.75mm 集料，或者混在 4.75mm 以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定 2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。
2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。
3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。
在室温下保持浸水24h。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。
吊篮的筛网应保证集料不会通过筛孔流失，对 2.36-4.75mm 集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。
3、调节水温在世界上5-25 C范围内。
将试样移入吊篮中。
溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量 ( m w)。
4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。
(完整word版)粗集料表观密度试验
粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。
2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。
(2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。
(3)溢流水槽：在称重水中质量时能保持水面高度一定。
(4) 烘箱：能控温在105℃±5℃。
(5)温度计。
(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。
3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36 -4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。
2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。
3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。
在室温下保持浸水24h。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。
吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。
3、调节水温在世界上5-25℃范围内。
将试样移入吊篮中。
溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。
4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.00
不同水温时水的ห้องสมุดไป่ตู้度ρ T及水温修正系数α T 水 温（℃） 水的密度ρ T（g/cm3） 水温修正系数α T 水 温（℃） 水的密度ρ T（g/cm3） 水温修正系数α T 15 0.99913 0.002 21 0.99802 0.005 16 0.99897 0.003 22 0.99779 0.006 复核： 17 0.9988 0.003 23 0.99756 0.006 18 0.99862 0.004 24 0.99733 0.007
t
） 合同号： G312WN-4 分项工程： 取样名称： 视比重g/cm3 ρ a=[ma/（ma-mω ）-α t]× ρ 2.676 2.691 0.0150 2.6835
ω
D-34
0.005 0.005
饱和面干密度（g/cm3） ρ s=[mf/（mf-mω ）-α t]× ρ 2.632 2.647
2.6394
19 0.99843 0.004 25 0.99702 0.007 20 0.99822 0.005
α T—试验温度T时水温修正系数 ρ 3 ω —水在4℃时的密度（1.000g/cm ） 备注
试验：
计算：
试验日期：
粗集料表观密度（视比重）及饱和面干密度试验记录
（编号: 建设项目：312国道南阳境卧龙区王村至内乡西峡交界段改建工程 施工单位： 许昌广莅公路工程建设有限责任公司 试样编号： 试验次数 表 观 密 度 1 2 平均 饱 和 面 干 密 度 试验次数 1 2 平均 饱和面干试样质量（g） mf 2109 2138 试样在水中的重量（g） mω 1309 1332 温度修正系数 α t 0.005 0.005 烘干试样质量（g） ma 2088 2117 施工路段： 取样地点： 试样在水中的重量（g） mω 1309 1332 温度修正系数 α
