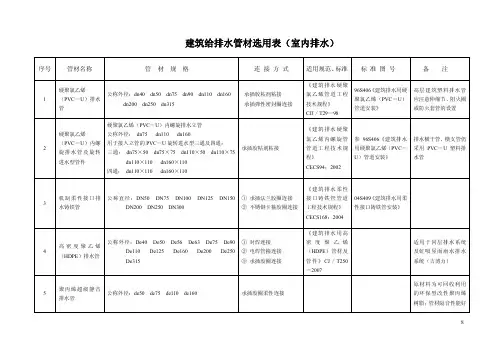

建筑给排水管材选用表（室内排水）序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注1 硬聚氯乙烯（PVC－U）排水管公称外径：dn40dn50dn75dn90 dn110 dn160dn200 dn250 dn315承插胶粘剂粘接承插弹性密封圈连接《建筑排水硬聚氯乙烯管道工程技术规程》CJJ／T29－9896S406《建筑排水用硬聚氯乙烯（PVC－U）管道安装》高层建筑塑料排水管应注意伸缩节、阻火圈或防火套管的设置2 硬聚氯乙烯（PVC－U）内螺旋排水管及旋转进水型管件硬聚氯乙烯（PVC－U）内螺旋排水立管公称外径：dn75 dn110 dn160用于接入立管的PVC－U旋转进水型三通及四通：三通：dn75×50dn75×75dn110×50 dn110×75dn110×110dn160×110四通：dn110×110dn160×110承插胶粘剂粘接《建筑排水硬聚氯乙烯内螺旋管管道工程技术规程》CECS94：2002参96S406《建筑排水用硬聚氯乙烯（PVC－U）管道安装》排水横干管、横支管仍采用PVC－U塑料排水管3 机制柔性接口排水铸铁管公称直径：DN50DN75DN100DN125DN150DN200DN250DN300①承插法兰胶圈连接②不锈钢卡箍胶圈连接《建筑排水柔性接口铸铁管管道工程技术规程》CECS168：200404S409《建筑排水用柔性接口铸铁管安装》4 高密度聚乙烯（HDPE）排水管公称外径：De40De50De56De63De75De90De110De125De160 De200De250De315①对焊连接②电焊管箍连接③ 承插胶圈连接《建筑排水用高密度聚乙烯（HDPE）管材及管件》CJ／T250－2007适用于同层排水系统及虹吸屋面雨水排水系统（吉博力）5 聚丙烯超级静音排水管公称外径：de50 de75 de110 de160 承插胶圈柔性连接原材料为可回收利用的环保型改性聚丙烯树脂；管材隔音性能好8。
(全)给排水管材选用表
建筑给排水管材选用表（室内给水）
文档大全
文档大全
文档大全
注：管道防腐――埋地铸铁管宜在管外壁刷冷底子油一道，石油沥青两道；埋地钢管（含热镀锌钢管、钢塑复合管）宜在管外壁刷冷底子油一道，石油沥青两道外加保护层（当土壤腐蚀性较强时可采用加强级防腐或特加强级防腐）；明装热镀锌钢管刷银粉漆两道或调和漆两道（消防管）；明装焊接钢管、无缝钢
管刷防锈漆两道，调和漆两道（屋面雨水排水管道可刷沥青漆两道）。
文档大全
建筑给排水管材选用表（热水）
文档大全
文档大全
文档大全
注：热水管道保温措施――超细玻璃棉管壳、酚醛泡沫管壳、岩棉管壳、电伴热，保温层厚度见《技术措施》P155；
保温层做法见国标图集03S401《管道和设备保温、防结露及电伴热》。
文档大全
建筑给排水管材选用表（室内排水）
文档大全
给排水管材选用表（室外埋地给水管）
文档大全
给排水管材选用表（室外埋地排水管）
文档大全
文档大全
注：塑料排水检查井井筒外径d200――适用De160塑料排水管道；井筒外径d315――适用De160、De200、De250、De315塑料排水管道；
井筒外径d450――适用De315、De400塑料排水管道；井筒外径d630――适用De400、De500、De630、De710、De800塑料排水管道。
做法见国标图集08SS523《建筑小区塑料排水检查井》
文档大全。
给水系统的管道材料及附件
1.2建筑给水系统的管道材料及附件1.2.1常用给水管材分类：金属管塑料管复合管1、金属管：⑴镀锌钢管：特征：防腐性能好适用范围：消防生活用水已禁止连接方式：焊接、螺纹、法兰、卡箍⑵焊接钢管：俗语黑铁管特征：强度高、长度大、接头少缺点：腐蚀适用范围：工业连接方式：焊接、螺纹、法兰⑶无缝钢管特征：强度高、可承受较大的压力缺点：价格贵适用范围：焊接钢管无法承受压力才使用连接方式：同焊接钢管2、塑料管：⑴VPVC管特征：防腐性能好，价格低缺点：维修难、脆、有添加剂连接方式：橡胶密封圈卡箍连接，螺纹或法兰连接适用范围：已经不推荐使用⑵PP-R管特征：强度高、韧性好、无毒、耐腐蚀、抗老化缺点：绕性膨胀系数大连接方式：管件热熔焊连接、法兰连接、丝扣连接适用范围：广3、复合管：铝塑复合管：承压层：铝皮防腐层：塑料（聚乙烯）特征：强度高，防腐性能好缺点：接头零件价格贵适用范围：推广使用饮用水连接方式：热熔焊4、给水管材的选择：城市——铝塑复合管农村——焊接钢管1.2.2管道附件1、控制附件⑴闸阀：特征：阻力小、闸板升降控制开度缺点：关闭不严适用范围：DN﹥50mm的管路连接方式：焊接、法兰连接⑵截止阀：阻力大、阀瓣由阀杆带动升降缺点：开关力矩较大适用范围：DN≤50mm⑶浮球阀：特征：自动关闭缺点：系统复杂、易故障适用范围：液位控制，如水箱2、配水附件：（水龙头）⑴旋启式水龙头特征：手柄座上带有螺纹，旋转手柄，逐步开启缺点：橡胶密封圈磨损适用范围：已禁用⑵旋塞式水龙头（快开水龙头）特征：手柄旋转90°开启缺点：易发生水击，密封圈磨损⑶陶瓷芯片水龙头特征：动静陶瓷片作密封材料，美观、耐用缺点：贵适用范围：目前推广使用⑷延时自闭水龙头特征：自动关闭、弹簧拉伴缺点：反虹吸能力差，市场不规范，价格贵适用范围：大便器的冲洗水箱小便器原冲洗水箱⑸混水龙头：特征：冷热水均可控制调节缺点：贵适用范围：洗脸盆、浴盆⑹自动控制水龙头：（感应水龙头）常用的红外线感应特征：自动开关、方便卫生缺点：系统复杂适用范围：小便器、洗脸盆、医院、酒店、公共卫生间1.3建筑给水系统设备1.3.1升压设备水泵：单级离心式水泵多级工作方式：吸入式灌入式选择：流量 m3/h扬程： mH2O H b=H1+H2+H3注意：⑴气蚀余量10-15%⑵扬程不是输送高度气蚀余量：（吸入式水泵）理论值：9.8 mH2O轴功率：KW电机：电压级数连接方式1.3.2贮水和水量调节设备水箱⑴进水管：上缘至水箱上缘150-200mm设浮球阀⑵出水管：高出水箱底100mm⑶溢流管：高于设计最高水位20mm 管径比进水管大1-2号⑷水位信号管：溢流管D以下10mm处浮球阀故障时使用⑸泄水管底部⑹排水管托盘底部⑺通气管（防虫网）⑻扶梯制作： 4mm或6mm钢板40×40×4角钢矩形圆形1.3.3水量计量设备水表（湿式）⑴旋翼式水表轴垂直于水流小口径例：LXS-15 家用⑵螺翼式水表平行大口径大用户水表的性能系数：⑴最大流量：超过该值就要损坏水表，短时允许⑵额定流量：允许长期使用的流量⑶最小流量：水表能准确计数的下限⑷灵敏度：计量起点1.4建筑给水管道及设备的布置1、布置形式枝状（普通住宅）环状（城市管网）上行下给干管在上（一般设水箱）下行上给干管在下（直接给水）中分式底商楼。
(全)给排水管材选用表
(全)给排水管材选用表
1、给排水管材选用表
本文档旨在提供一份最新最全的给排水管材选用表，以供参考使用。
以下是对各个章节内容的细化介绍。
章节一：管材分类
1.1 金属管材
1.1.1 铸铁管
1.1.2 钢管
1.1.3 铜管
1.1.4 不锈钢管
1.2 塑料管材
1.2.1 PVC管
1.2.2 PE管
1.2.3 PP管
1.2.4 ABS管
1.2.5 PPR管
1.3 复合管材
1.3.1 PEX-Al-PEX管
1.3.2 PERT-Al-PERT管
1.3.3 PPR-Al-PPR管
1.3.4 PE-Al-PE管
章节二：给水管材选用
2.1 耐压性能要求
2.2 耐热性能要求
2.3 耐化学腐蚀性能要求
2.4 排水量要求
2.5 安装便捷性要求
章节三：排水管材选用
3.1 耐压性能要求
3.2 耐热性能要求
3.3 耐腐蚀性能要求
3.4 密封性能要求
3.5 防震性能要求
章节四：其他管材选用注意事项
4.1 管材连接方式选择
4.2 管材品牌选择
4.3 管道直径选择
4.4 管材价格与性能综合评估
附件：
附件一：各类管材性能对照表格附件二：管材标准及相关指南
法律名词及注释：
1. 法律名词1：解释1
2. 法律名词2：解释2
（根据实际情况添加）
本文档所涉及附件如下：
附件一：各类管材性能对照表格附件二：管材标准及相关指南
本文档所涉及的法律名词及注释：
1. 法律名词1：解释1
2. 法律名词2：解释2
（根据实际情况添加）。
给排水管材材料选用表
低温抗冲性能优良，易燃
①dn≤63承插热熔连接
②dn＞63对接热熔连接
③dn≤160电熔连接
《给水用聚乙烯（PE）管材》GB／T 13663－2000
《建筑给水聚乙烯类管道工程技术规程》
CJJ/T98－2003
与20℃、50年、概率预测97.5％的静液压强度σLPL（MPa）
公称压力等级：PN1.00 PN1.25 PN1.60
建筑物内应采用PN1.6MPa管材；
管材线膨胀系数：0.07 mm/m.℃；同材质管件；自熄
①胶粘承插接口
（dn≤110）
②橡胶圈承插柔性连接
（dn≥63）
《建筑给水硬聚氯乙烯管道设计与施工验收规程》
CECS 41:2004
02SS405－１《硬聚氯乙烯（PVC－U）给水管安装》
建筑给排水管材选用表（室内给水）
序号
管材名称
管材规格
连接方式
适用规范、标准
标准图号
备注
1
硬聚氯乙烯（PVC-U）给水管
公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110dn125 dn160 dn200 dn225 dn250 dn280 dn315
③对接氩弧焊接口
④卡箍法兰式连接≥DN100
公称直径：DN100DN125DN150DN200
沟槽式卡箍连接
序号
管材名称
管材规格
连接方式
适用规范、标准
标准图号
备注
7
热浸镀锌钢管
公称直径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300
给排水材料表

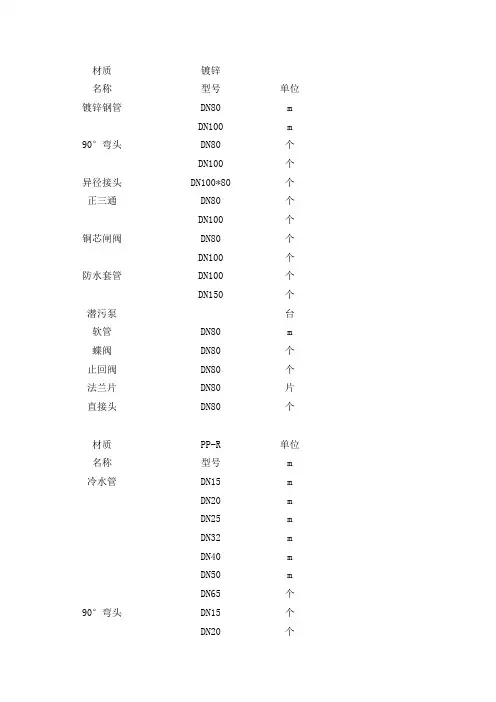

材质镀锌名称型号单位镀锌钢管DN80mDN100m 90°弯头DN80个DN100个异径接头DN100*80个正三通DN80个DN100个铜芯闸阀DN80个DN100个防水套管DN100个DN150个潜污泵台软管DN80m 蝶阀DN80个止回阀DN80个法兰片DN80片直接头DN80个材质PP-R单位名称型号m 冷水管DN15mDN20mDN25mDN32mDN40mDN50mDN65个90°弯头DN15个DN25个DN32个DN40个DN50个DN65个正三通DN15个DN20个DN25个DN32个DN40个DN50个DN65个异径三通DN32*15个DN32*20个DN32*25个DN25*15个DN40*15个DN20*15个DN40*20个DN50*25个异径直接DN32*15个DN32*20个DN32*25个DN25*20个DN25*15个DN20*15个DN40*32个DN40*25个DN50*32个DN50*40个DN65*50个DN40*20个90°内丝弯头DN15个DN20个DN25个DN32个DN40个DN32个球阀DN25个DN40个DN50个DN32个DN20个水表DN50个DN40个闸阀DN50个DN65个DN25个钢套管DN50m 热水管DN15mDN20mDN25mDN40mDN50个自动排气阀DN25个止回阀DN25材质UPVC名称型号单位管子DN150mDN100mDN75mDN50m 斜三通DN100个DN75个DN50个DN150个清扫口DN100个DN150个DN75个正三通DN100个DN50个DN150个斜四通DN100个DN50个异径斜三通DN100*50个DN75*50个DN150*100个DN100*75个异径三通DN75*50个异径斜四通DN150*50个DN100*50个DN150*100个P弯DN50套S弯DN50套地漏DN50个90°弯头DN100个DN75个DN150个45°弯头DN100个DN75个DN50个异径承接口DN100*50个DN100*75个DN75*50个DN150*75个DN150*100个多通道地漏DN50个防水套管DN150个钢套管DN200个异径三通DN100*50个顺水四通DN100个材质铸铁名称型号单位铸铁管DN100mDN150mDN50m 90°弯头DN100个DN150个顺水三通DN100个异径顺水三通DN150*100个45°弯头DN100个DN150个直立式雨水斗DN100个通气帽DN100个检查口DN100个斜三通DN100个DN150个防水套管DN100个DN150个DN200个钢套管DN150个DN200个90°异径弯头DN150*100个斜三通清扫口DN150个异径斜三通DN150*50个DN150*100个异径直接DN150*100个清扫口DN150个异径斜四通DN150*50个侧式雨水斗DN100个WAB导流接头DN100个异径三通DN100*50个材质 未知名称型号单位管子DN100mDN150mDN80m 斜三通DN100个DN150个45°弯头DN100个DN150个DN80个三通DN150个90°弯头DN150个DN100个异径三通DN150*100个DN80*50个钢套管DN200个。
