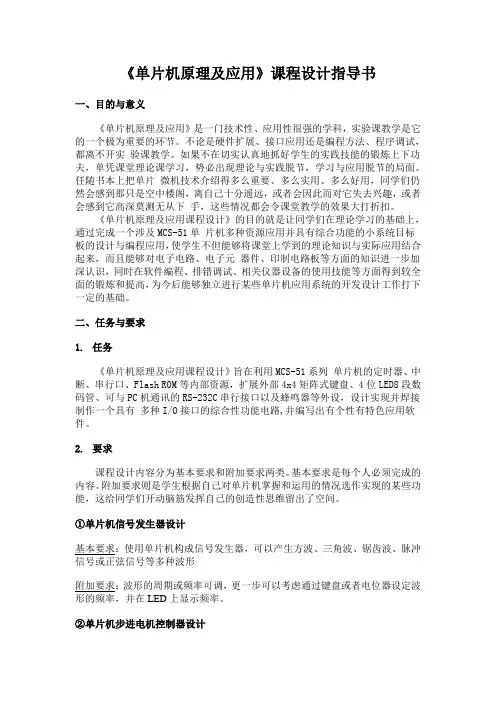

单片机原理及应用课程设计指导书
《单片机原理及应用》课程设计指导书一、目的与意义《单片机原理及应用》是一门技术性、应用性很强的学科，实验课教学是它的一个极为重要的环节。
不论是硬件扩展、接口应用还是编程方法、程序调试，都离不开实验课教学。
如果不在切实认真地抓好学生的实践技能的锻炼上下功夫，单凭课堂理论课学习，势必出现理论与实践脱节，学习与应用脱节的局面。
任随书本上把单片微机技术介绍得多么重要、多么实用、多么好用，同学们仍然会感到那只是空中楼阁，离自己十分遥远，或者会因此而对它失去兴趣，或者会感到它高深莫测无从下手，这些情况都会令课堂教学的效果大打折扣。
《单片机原理及应用课程设计》的目的就是让同学们在理论学习的基础上，通过完成一个涉及MCS-51单片机多种资源应用并具有综合功能的小系统目标板的设计与编程应用，使学生不但能够将课堂上学到的理论知识与实际应用结合起来，而且能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排错调试、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，为今后能够独立进行某些单片机应用系统的开发设计工作打下一定的基础。
二、任务与要求1.任务《单片机原理及应用课程设计》旨在利用MCS-51系列单片机的定时器、中断、串行口、Flash ROM等内部资源，扩展外部4x4矩阵式键盘、4位LED8段数码管、可与PC机通讯的RS-232C串行接口以及蜂鸣器等外设，设计实现并焊接制作一个具有多种I/O接口的综合性功能电路,并编写出有个性有特色应用软件。
2.要求课程设计内容分为基本要求和附加要求两类。
基本要求是每个人必须完成的内容。
附加要求则是学生根据自己对单片机掌握和运用的情况选作实现的某些功能，这给同学们开动脑筋发挥自己的创造性思维留出了空间。
①单片机信号发生器设计基本要求：使用单片机构成信号发生器，可以产生方波、三角波、锯齿波、脉冲信号或正弦信号等多种波形附加要求：波形的周期或频率可调，更一步可以考虑通过键盘或者电位器设定波形的频率，并在LED上显示频率。

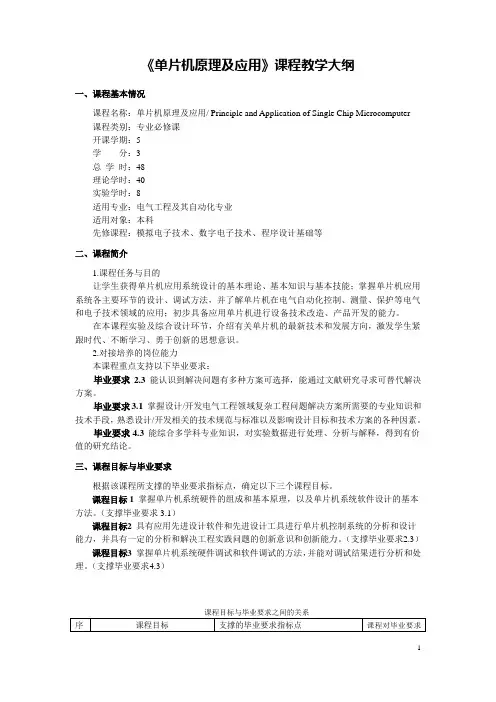

《单片机原理及应用》课程教学、实验和课程设计大纲
《单片机原理及应用》课程教学大纲一、课程基本情况课程名称：单片机原理及应用/ Principle and Application of Single Chip Microcomputer 课程类别：专业必修课开课学期：5学分：3总学时：48理论学时：40实验学时：8适用专业：电气工程及其自动化专业适用对象：本科先修课程：模拟电子技术、数字电子技术、程序设计基础等二、课程简介1.课程任务与目的让学生获得单片机应用系统设计的基本理论、基本知识与基本技能；掌握单片机应用系统各主要环节的设计、调试方法，并了解单片机在电气自动化控制、测量、保护等电气和电子技术领域的应用；初步具备应用单片机进行设备技术改造、产品开发的能力。
在本课程实验及综合设计环节，介绍有关单片机的最新技术和发展方向，激发学生紧跟时代、不断学习、勇于创新的思想意识。
2.对接培养的岗位能力本课程重点支持以下毕业要求：毕业要求2.3能认识到解决问题有多种方案可选择，能通过文献研究寻求可替代解决方案。
毕业要求3.1掌握设计/开发电气工程领域复杂工程问题解决方案所需要的专业知识和技术手段，熟悉设计/开发相关的技术规范与标准以及影响设计目标和技术方案的各种因素。
毕业要求4.3能综合多学科专业知识，对实验数据进行处理、分析与解释，得到有价值的研究结论。
三、课程目标与毕业要求根据该课程所支撑的毕业要求指标点，确定以下三个课程目标。
课程目标1 掌握单片机系统硬件的组成和基本原理，以及单片机系统软件设计的基本方法。
（支撑毕业要求3.1）课程目标2 具有应用先进设计软件和先进设计工具进行单片机控制系统的分析和设计能力，并具有一定的分析和解决工程实践问题的创新意识和创新能力。
（支撑毕业要求2.3）课程目标3 掌握单片机系统硬件调试和软件调试的方法，并能对调试结果进行分析和处理。
（支撑毕业要求4.3）四、教学内容与成果目标（二）实验或实践学时安排五、课程考核方式与评分标准2.总成绩构成本课程综合绩评定由课程表现成绩(10%)+平时作业成绩(10%)+实验成绩(20%)+上机操作考试成绩(60%)构成。

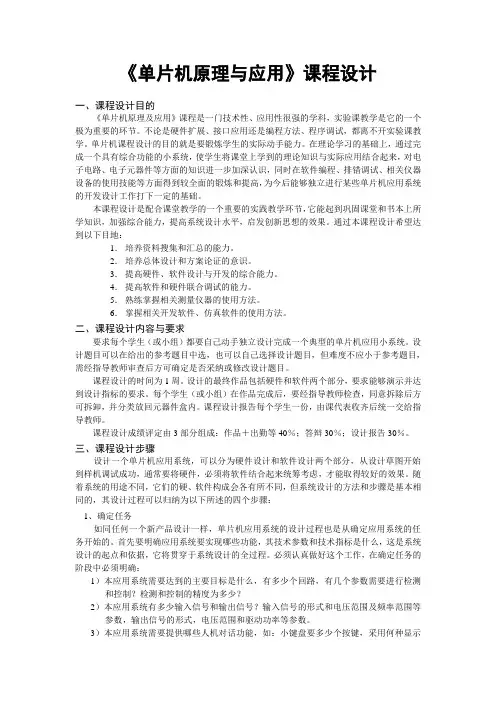

《单片机原理与应用》课程设计
《单片机原理与应用》课程设计一、课程设计目的《单片机原理及应用》课程是一门技术性、应用性很强的学科，实验课教学是它的一个极为重要的环节。
不论是硬件扩展、接口应用还是编程方法、程序调试，都离不开实验课教学。
单片机课程设计的目的就是要锻炼学生的实际动手能力。
在理论学习的基础上，通过完成一个具有综合功能的小系统，使学生将课堂上学到的理论知识与实际应用结合起来，对电子电路、电子元器件等方面的知识进一步加深认识，同时在软件编程、排错调试、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，为今后能够独立进行某些单片机应用系统的开发设计工作打下一定的基础。
本课程设计是配合课堂教学的一个重要的实践教学环节，它能起到巩固课堂和书本上所学知识，加强综合能力，提高系统设计水平，启发创新思想的效果。
通过本课程设计希望达到以下目地：1．培养资料搜集和汇总的能力。
2．培养总体设计和方案论证的意识。
3．提高硬件、软件设计与开发的综合能力。
4．提高软件和硬件联合调试的能力。
5．熟练掌握相关测量仪器的使用方法。
6．掌握相关开发软件、仿真软件的使用方法。
二、课程设计内容与要求要求每个学生（或小组）都要自己动手独立设计完成一个典型的单片机应用小系统。
设计题目可以在给出的参考题目中选，也可以自己选择设计题目，但难度不应小于参考题目，需经指导教师审查后方可确定是否采纳或修改设计题目。
课程设计的时间为1周。
设计的最终作品包括硬件和软件两个部分，要求能够演示并达到设计指标的要求。
每个学生（或小组）在作品完成后，要经指导教师检查，同意拆除后方可拆卸，并分类放回元器件盒内。
课程设计报告每个学生一份，由课代表收齐后统一交给指导教师。
课程设计成绩评定由3部分组成：作品＋出勤等40％；答辩30％；设计报告30％。
三、课程设计步骤设计一个单片机应用系统，可以分为硬件设计和软件设计两个部分，从设计草图开始到样机调试成功，通常要将硬件，必须将软件结合起来统筹考虑，才能取得较好的效果。
《单片机原理与应用》实验指导书
10
实验三 定时器/计数器实验
一、实验目的
1．了解 MCS-51 单片机定时/计数器的基本结构、工作原理和工作方式。
2．掌握定时/计数器工作在定时器和计数器两种方式下的编程方法。
3．掌握数码管显示电路的驱动原理及编程方法。
二、实验原理
8031 内部有TO 、T1 两个定时器/计数器，它们分别是 16 位的可编程定
延时时间的计算：
因为本实验系统的晶振频率为 6MHz，即一个机器同期时间为 12/6MHz 即
2uS，所以该段程序的执行时间为：2＋(2+4×250＋4)×10 = 10.06 mS
七、实验方法与步骤
将P3.0、P3.1 分别对应连接至K0、K1、将P1.0、 P1.1、 P1.2、 P1.3
分别对应连接至LO ~ L3 ，运行程序，观察LED显示状态.
表 3－1 数字 0 1 2 3 4 5 6 7 8 9
段码 3FH 06H 5BH 4FH 66H 6DH 7DH 07H 7FH 6FH
三、实验电路
图 3-2 四、实验内容
1．参照实验电路，利用 8031 的定时/计数器，设计一个 60 秒计时器， 秒计时结果选用实验仪上两位 LED 数码管显示。
图 1-6 如果仿真器和仿真头设置正确，并且硬件连接没有错误，将会出现 “硬 件仿真”对话框，并显示仿真器、仿真头的型号及仿真器的序列号。表明 仿真器初始化正确。如果仿真器初始化过程中有错，软件就会再次出现仿 真器设置对话框。这时应当检查仿真器及仿真器类型选择是否有错，硬件 连接是否正确，纠正错误后，再次确认。 （三）程序的编译 选择菜单：项目/编译或按编译快捷图标或 F9 键，对源文件或项目进 行编译。在编译过程中，如果有错，将会在信息窗口中显示出来，双击错 误信息，可以在源程序中定位所在行。纠正错误后，再次编译直到没有错 误，在编译之前，软件会自动将项目和程序存盘，编译没有错误后，就可 对程序进行调试了。 （四）程序的调试方法 1、单步调试 选择菜单：执行/跟踪或按单步快捷图标或按 F1 键，进入单步跟踪调 试方式，单步跟踪是一条一条指令地执行程序，若有子程序调用，也会跟 踪到子程序中去。用户可以通过观察寄存器和数据窗口的各种数据，了解 程序的运行状态。 2、执行到光标处 将光标移到程序想要暂停的地方，选择菜单：执行/执行到光标处或按 F4 键，程序会全速执行到光标所在行。
《单片机原理及应用》实验指导书.doc
《单片机原理及应用》实验指导书广州大学松田学院电气与汽车工程系2011年10月实验一流水灯实验.................................. 实验二数码管动态显示实验 (3)实验三单片机外部中断实验 (5)实验四单片机定时器/计数器应用 (7)实验五中断及综合实验 (10)附录开发板电路原理图 (II)实验一流水灯实验1.实验H的及要求1）掌握keil c51软件和STC-ISP软件使用方法。
2）巩固单片机基本程序的编写方法和单片机工程项F1的建立流程。
3）熟悉用单片机P0 口控制LED灯亮和灭的方法。
2.实验仪器计算机、keil c51软件、单片机开发板、下载线3.实验内容利用P0 口直接控制8个LED灯的亮和灭。
把不同的数据（本实验采用40 个不用的字节）定时输出P0 口，控制LED灯相应的变化，产生花样灯效果。
改变延吋吋间，则改变LED灯改变速度，效果也不一样。
4.实验步骤1）使用ke订c51软件建立一个工程，命名保存，并配置工程。
2）新建一个文件，主文件名与工程名一致，文件后缀名为MSM。
编辑实验源程序。
（注意：源程序编辑不要在屮文状态下）实验参考程序如下：ORG 0100HTMP1:DB 0111, 02H, 04H, 0811, 10H, 2011, 40H, 80H, 8111, 8211DB 84H, 88H, 90H, OAOH, OCOH, 0C1H, 0C2H, 0C4H, 0C8H, ODOHDB OEOH, 0E1H, 0E2H, 0E4H, 0E8H, OFOH, 0F1H, 0F2H, 0F4H,0F8H0RG 000011 ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主稈序的开始MAIN: MOV DPTR, #TMP1 ;得到数据的地址MOV R7, #40 ;设置循环40次Ml: CLR AMOVC A, ©A+DPTR ;读取相应地址的数据CPL A ；因发光二极管采用共阳极，所以将数据取反再输出MOV P0, AINC DPTRLCALL DELAY ;转入延时了程序DJNZ R7, Ml ; 40次未完成继续LJMP MAIN ;40次完成冋到开始处DELAY: MOV R5, #255 ;延时子稈序D1: MOV R6, #255DJNZ R6, $DJNZ R5, DIRETEND ；程序体结束3）汇编、连接生产目标文件。
