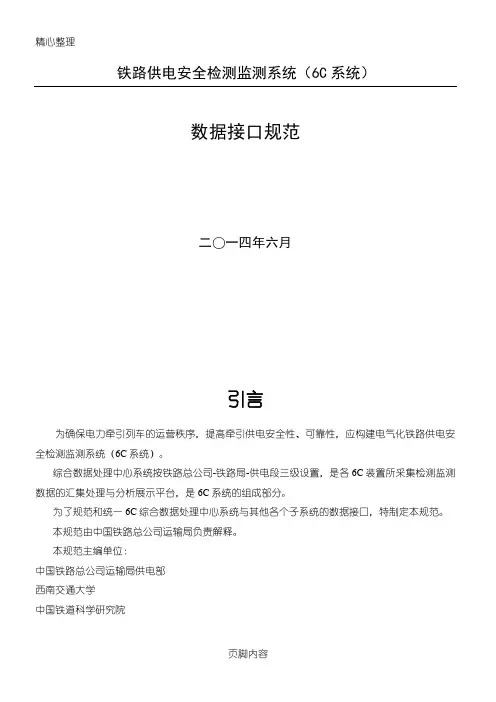

铁路供电安全检测监测系统（6C系统）数据接口规范二○一四年六月引言为确保电力牵引列车的运营秩序，提高牵引供电安全性、可靠性，应构建电气化铁路供电安全检测监测系统（6C系统）。

综合数据处理中心系统按铁路总公司-铁路局-供电段三级设置，是各6C装置所采集检测监测数据的汇集处理与分析展示平台，是6C系统的组成部分。

为了规范和统一6C综合数据处理中心系统与其他各个子系统的数据接口，特制定本规范。

本规范由中国铁路总公司运输局负责解释。

本规范主编单位：中国铁路总公司运输局供电部西南交通大学中国铁道科学研究院1.适用范围本规范规定了铁路供电安全检测监测系统（6C系统）综合数据处理中心与各检测监测装置物理和数据接口。

本规范适用于电气化铁路牵引供电安全检测监测领域。

2.基本原则为了保证数据提供方（6C装置）和数据接收方（综合数据处理中心系统）之间高效、准确地交换数据，接口规范的编制符合如下原则：（1）数据提供方和数据接收方之间的接口应具备完整性、规范性、开放性和灵活性；（2）接口易理解、易使用、易交流、方便扩展；（3）保证数据提供方和数据接收方的数据一致性；（4）传输数据时，如突遇网络异常或其他异常情况，具备断点续传和补全历史数据的功能。

3.接口实现（1）交换内容组织格式统一采用XML方式，字符编码格式采用UTF-8；（2）XML解析技术采用SAX解析技术（解析器可自编程）。

（3）支持网络模式传输，可以实现跨越局域网络、广域网络等平台的数据传送和获取；（4）接口应支持TCP/IP（FTP）网络协议。

4.使用策略（1）调用时间根据数据接收方所需要的来进行数据上传；（2）调用频率根据数据接收方所需要的上传频率要求可以多次调用；（3）触发机制由数据源提供方向数据接收方推送数据。

5.物理接口5.1USB接口采用移动存储设备，通过USB接口直接将各6C装置的采集数据拷贝至综合数据处理中心系统。

5.2网络接口各6C装置与综合数据处理中心系统间的数据传输通信可以采用无线通信和有线通信方式，宜优先采用有线通信进行数据传输。

无论是采用有线还是无线网络，本规范约定的各6C装置与综合数据处理中心系统间的数据采用FTP文件传输方式。

（1）无线通信采用GPRS、3G和4G公共无线网络实现6C装置与综合数据处理中心系统间的数据传输。

（2）有线通信宜采用铁路专用数据网络实现6C装置与综合数据处理中心系统间的数据传输。

对于无铁路专用数据网接入条件的地点，可选择采用铁路TMIS网络。

通道接口为电或光以太网接口，通道传输速率至少应为10Mbps。

6C系统数据接口规范为了规范6C系统各装置和数据中心之间的数据交换，特制订本接口规范。

1高速弓网综合检测装置（1C装置）数据接口●数据包命名规则：检测日期_线路_行别_起始站_结束站说明：检测日期格式YYYYMMDD行别为上行或下行线路、起始站、结束站为7.2节7.3节中定义的中文名称示例：20120824_太中银线_上行_太原_银川●数据包传输方式：人工离线传输，通过有线网络或USB接口传输●数据包信息组成：数据信息详细说明如下：A.缺陷信息详细说明文件名命名格式：检测日期_线路_行别_起始站_结束站说明：检测日期格式YYYYMMDD行别为上行或下行线路、起始站、结束站为7.2节7.3节中定义的中文名称示例：20120824_太中银线_上行_太原_银川文件类型：xls文件缺陷信息表结构定义如下：2接触网安全巡检装置（2C装置）数据接口2C装置存在两种数据包需要与综合数据处理中心系统接口，分别为一杆一档数据包和缺陷数据包●数据包一：一杆一档数据包●数据包命名规则：检测日期_线路_行别_起始站_结束站说明：检测日期格式YYYYMMDDHHMM行别为上行或下行线路、起始站、结束站为7.2节7.3节中定义的中文名称。

示例：201208241425_太中银线_上行_太原_银川●数据包传输方式：人工离线传输，通过有线网络或USB接口传输●数据包信息组成：包含A、B、C三部分信息，详细结构见下表。

各部分数据信息详细说明如下：A.检测基本信息详细说明文件名：info文件类型：xml文件格式（基本信息为必须提供的数据信息）：<?xml version="1.0" encoding="utf-8"?><detect><!—基本信息--><baseInfo><!—检测日期格式：YYYY-MM-DD HH:MM--><date></date><!--线路--><lineName></lineName><!—行别上行/下行--><direction></direction><!--起始站--><startStation></startStation><!—结束站--><endStation></endStation></baseInfo><!—附加信息--><appendInfo><!—开始录制时间格式：YYYY-MM-DD HH:MM:SS --><startTime></startTime><!—结束录制时间格式：YYYY-MM-DD HH:MM:SS --><endTime></endTime><!—开始公里标--><startKm></startKm><!—结束公里标--><endKm></endKm><!—开始杆号--><startPoleNo></startPoleNo><!—结束杆号--><endPoleNo></endPoleNo><!—全景图片像素单位：W 例如：100W-->< panoramisPixel></panoramisPixel><!—局部图片像素单位：W 例如：500W --><partPixel></partPixel></appendInfo></detect>B.索引文件详细说明文件名：index文件类型：mdb一杆一档图片索引信息表（表名：PICINDEX）结构定义如下：C.一杆一档图片信息详细说明数据类型：图片文件类型：jpg文件命名格式：类型_帧号说明：类型PANORAMIS（全景）、PART（局部）帧号固定以七位数字表示，不足七位加零补位。

示例：PANORAMIS_0000001.jpg目录结构定义：第一级目录：固定为“图片”第二级目录：公里标_杆号。

例如K1283943_950●数据包二：缺陷数据包●数据包命名规则：检测时间_线路_行别_公里标_杆号说明：检测时间格式YYYYMMDDHHMMSS线路为7.2节中定义的中文名称。

行别为上行或下行示例：20120824143829_太中银线_上行_K1283943_950 ●数据包传输方式：自动实时传输，通过有线或无线网络传输●数据包信息组成：包含A、B两部分信息，详细结构见下表。

各部分数据信息详细说明如下：A.缺陷基本信息详细说明文件名：info文件类型：xml文件格式（基本信息为必须提供的数据信息）：<?xml version="1.0" encoding="utf-8"?><detect><!—基本信息--><baseInfo><!—缺陷类型—><type></type><!--线路--><lineName></lineName><!—行别上行/下行--><direction></direction><!—支柱号--><poleNo></poleNo><!—公里标--><km></km><!—检测时间格式：YYYY-MM-DD HH:MM:SS-><date></date><!—帧号--><frame></frame><!—车速--><speed></speed></baseInfo><!—附加信息--><appendInfo><!—站/区间7.3节中定义的代码--><st></st></appendInfo></detect>B.缺陷图片信息详细说明数据类型：图片文件类型：jpg文件命名格式：类型_帧号说明：类型PANORAMIS（全景）、PART（局部）帧号固定以七位数字表示，不足七位加零补位。

示例：PANORAMIS_0000001.jpg3车载接触网运行状态检测装置（3C装置）数据接口3C装置存在两种数据包需要与综合数据处理中心系统接口，分别为原始几何参数数据包和疑似缺陷数据包●数据包一：原始几何参数数据包●数据包命名规则：检测日期_线路_行别_起始站_结束站说明：检测日期格式YYYYMMDDHHMM行别为上行或下行线路、起始站、结束站为7.2节7.3节中定义的中文名称。
