数字通信技术复习题三

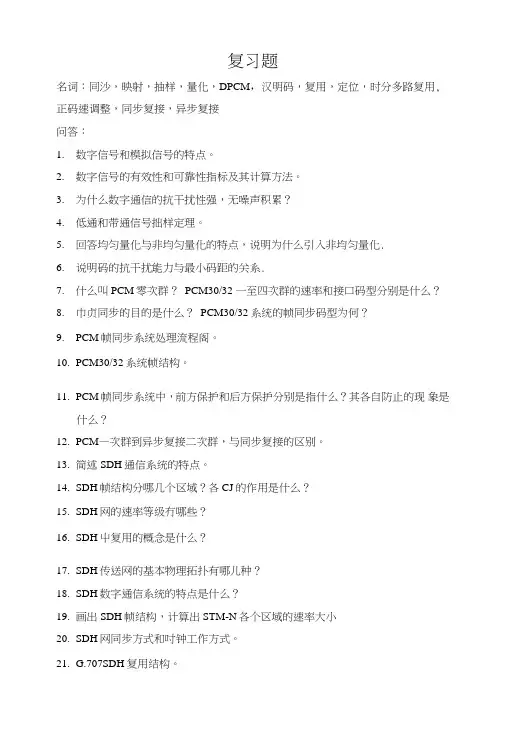

数字通信复习题.doc
复习题名词：同沙，映射，抽样，量化，DPCM，汉明码，复用，定位，时分多路复用, 正码速调整，同步复接，异步复接问答：1.数字信号和模拟信号的特点。
2.数字信号的有效性和可靠性指标及其计算方法。
3.为什么数字通信的抗干扰性强，无噪声积累？4.低通和带通信号拙样定理。
5.回答均匀量化与非均匀量化的特点，说明为什么引入非均匀量化.6.说明码的抗干扰能力与最小码距的关系.7.什么叫PCM零次群？PCM30/32 一至四次群的速率和接口码型分别是什么？8.巾贞同步的目的是什么？PCM30/32系统的帧同步码型为何？9.PCM帧同步系统处理流程阁。
10.PCM30/32系统帧结构。
11.PCM帧同步系统中，前方保护和后方保护分别是指什么？其各自防止的现象是什么？12.PCM—次群到异步复接二次群，与同步复接的区别。
13.简述SDH通信系统的特点。
14.SDH帧结构分哪几个区域？各CJ的作用是什么？15.SDH网的速率等级冇哪些？16.SDH屮复用的概念是什么？17.SDH传送网的基本物理拓扑有哪儿种？18.SDH数字通信系统的特点是什么？19.画出SDH帧结构，计算出STM-N各个区域的速率大小20.SDH网同步方式和吋钟工作方式。
21.G.707SDH复用结构。
计算方面：1.A律13折线编解码，7/11变换；2.带通信号的抽样及其计算，抽样盾信号的频谱形式；3.循环码计算，循环码多项式，监督矩阵和生成矩阵4.SDH帧结构中各个信息结构速率的计算5.系统循环码的多项式计算。
1.來设备未过载电平的最人值为4096mv，打一幅度为2000mv的样偾通过A律13折线逐次对分编码器，写出编码器编码过程及输出的8位PCM码。
2.PCM30/32路的帧长，路时隙宽，比特宽，数码率各为多少？3.设数字信号码元时间讼度为05//s,如采用八电平传输，求信息传输速率及符号速率；若传输过程中2秒误1个比特，求误码率。
4.为什么同步复接要进行码速变换？答：对于同步复接，虽然被复接的各支路的吋钟都足巾同一吋钟源供给的，可以保证其数码率相等，但为了满足在接收端分接的需要，还需插入一定数朵的帧同步码；为使复接器、分接器能够正常工作，还需加入对端告筲码、邻站监测及勤务联络等公务码（以上各种插入的码元统称附加码），即需要码速变换。
通信技术会考试题及答案
通信技术会考试题及答案一、选择题1. 以下哪个选项是数字通信技术的特点？A. 抗干扰能力强B. 传输距离远C. 传输速率慢D. 信号容易衰减答案：A2. 光纤通信中，光信号的传输介质是：A. 铜线B. 光纤C. 无线电波D. 卫星答案：B3. 以下哪种编码方式属于数字信号的编码方式？A. PCM编码B. AM调制C. FM调制D. 脉冲调制答案：A4. 以下哪个协议是互联网中使用的基本协议？A. TCPB. UDPC. HTTPD. FTP答案：A5. 以下哪个是第三代移动通信技术（3G）的特点？A. 支持高速数据传输B. 仅支持语音通信C. 仅支持文本消息D. 需要固定基站答案：A二、填空题6. 通信技术中的调制解调器，简称为________。
答案：Modem7. 数字信号处理中，傅里叶变换是一种常用的_________分析方法。
答案：频域8. 在无线通信中，_________技术可以有效地减少多径效应的影响。
答案：RAKE接收机9. 移动通信系统中，_________是实现移动用户之间通信的关键设备。
答案：基站10. 卫星通信中，地球同步轨道卫星的高度大约为_________公里。
答案：36000三、简答题11. 请简述数字通信相比模拟通信的优势。
答案：数字通信相比模拟通信具有更强的抗干扰能力，更高的传输速率，以及更好的信号质量。
数字信号在传输过程中可以通过纠错编码等技术进行错误检测和纠正，从而提高通信的可靠性。
12. 什么是移动通信中的多普勒效应，它对通信系统有何影响？答案：多普勒效应是指当发射源和接收器之间存在相对运动时，接收到的信号频率与发射频率不同的现象。
在移动通信中，多普勒效应会导致信号频率的变化，从而影响信号的同步和解码，需要通过特定的技术如多普勒频率补偿来减少其影响。
四、论述题13. 论述5G通信技术的主要特点及其对未来通信的影响。
答案：5G通信技术是第五代移动通信技术，其主要特点包括极高的数据传输速率、极低的延迟、极高的连接密度和更广泛的频谱使用。
数字通信原理期末复习题
一、填空题1.数字通信采用时分复用方式实现多路通信。
2.一个频带限制在f m HZ以下的连续信号m(t)，可以惟一地用时间每隔T≤1/( 2fm)秒的抽样值序列来确定。
3.抽样是将模拟信号在时间域上离散化的过程；量化是将模拟信号在幅度上离散化的过程。
4.形成二次以上的高次群的方法通常有PCM复用和数字复接两种。
所谓PCM复用就是直接将多路信号进行编码复用。
数字复接是将几个低次群在时间的间隙上迭加合成高次群。
5.A律13折编码，其斜率的最大值为16，最小值为1/2。
6.某模拟信号的频率范围为10kHz～100kHz，若对其进行PCM编码，其最低抽样频率为200 kHz。
7.ADPCM是在DPCM的基础上增加了自适应量化和自适应预测，可使均方量化误差和均方预测误差最小。
8.PCM一次群同步复接成二次群时平均每32位码插入1位附加码。
9.异步复接二次群的码速调整是利用插入一些码元将各一次群的速率由2048 kbit/s左右统一调整成2112 kbit/s。
10.基带传输系统发送滤波器、信道、接收滤波器及抽样判决器构成。
11.PCM30/32系统1秒传送8000个帧。
12.帧同步系统中的前方保护电路是为了防止假失步。
13.SDH帧结构包括段开销、管理单元指针和信息净负荷三个区域。
14.SDH帧结构中有段开销和通道开销两大类开销。
15.SDH是在光纤上进行同步信息传输、复用、分插和交叉连接的网络。
16.在数字通信系统中，其重要的质量指标“有效性”和“可靠性”分别对应传输速率和误码率。
17.十六进制数字信号在2分钟内共传送72000个码元，则每个码元所含信息量为4 bit，信息速率为1200bit/s。
18.模拟信号是利用抽样、量化、编码来实现其数字传输的。
19.DPCM是对相邻样值的差值量化编码。
20.帧同步系统中的后方保护电路是为了防止假同步。
21.PCM30/32路系统中，如果帧同步系统连续3~4个同步帧未收到帧同步码，则判系统已失步，此时帧同步系统立即进入捕捉状态。
数字通信技术及答案 吉林大学机考题库及答案 答案在最后一页
《数字通信技术》（补充题库）1.模拟信号和数字信号的特点分别是什么?2.数字通信系统的构成模型中信源编码和信源解码的作用是什么?画出话音信号的基带传输系统模型。
3.数字通信的特点有哪些?4.为什么说数字通信的抗干扰性强，无噪声积累?5.设数字信号码元时间长度为1s μ，如采用四电平传输，求信息传输速率及符号速率。
6.接5.题，若传输过程中2秒误1个比特，求误码率。
7.假设数字通信系统的频带宽度为kHz 1024，可传输s kbit /2048的比特率，试问其频带利用率为多少Hz s bit //?8.数字通信技术的发展趋势是什么？9.语声信号的编码可分为哪几种？10. PCM 通信系统中A ／D 变换、D ／A 变换分别经过哪几步?11.某模拟信号频谱如下题图所示，（1）求满足抽样定理时的抽样频率S f 并画出抽样信号的频谱（设M S f f 2=）。
（2）若,8kHz f S =画出抽样信号的频谱，并说明此频谱出现什么现象?12.某模拟信号的频谱如下题图所示，求抽样频率并画出抽样信号的频谱。
13.均匀量化时量化区和过载区的最大量化误差分别为多少？14.均匀量化的缺点是什么?如何解决?15.画出7=l 时的均匀)/(q N S 曲线（忽略过载区量化噪声功率）。
16.实现非均匀量化的方法有哪些?17.非均匀量化与均匀量化相比的好处是什么?18.非均匀量化信噪比与均匀量化信噪比的关系是什么(假设忽略过载区量化噪声功率）。
19.对于A 律压缩特性，求输入信号电平为dB 0和dB 40-，非均匀量化时的信噪比改善量。
20.设6.87,8==A l ，试画出A 律压缩特性的非均匀量化信噪比曲线(忽略过载区量化噪声功率）。
21.为什么A 律压缩特性一般A 取87．6？22.A 律13折线编码器，8=l ，一个样值为∆=98S i ，试将其编成相应的码字，并求其编码误差与解码误差。
23.某A 律13折线编码器，l ＝８，过载电压mV U 4096=，一个样值为mV u S 796=，试将其编成相应的码字，并求其编码电平与解码电平。
2021年春季学期《数字通信原理》期末复习题_含答案_
《数字通信原理》2021年春季期末考试复习题一、复习题的相关说明1、《数字通信原理》课程的考核方式闭卷2、成绩评定总评成绩=40%阶段作业成绩（网上）+60%期末考试成绩3、复习题的答案说明复习题的答案已附在本资料的后面。
二、考试重点（占期末考试成绩60%）提示：期末考试试题及选项顺序会随机。
考试试卷为随机抽取，下面会提供两套60分复习题，考试会从中抽取一套60分的题目。
第一套第一部分客观题一、单项选择题（每题4分，共20分）1. 前方保护的前提状态（即前方保护之前系统所处状态）是：【A】同步状态【B】捕捉状态【C】失步状态【D】后方保护2. PCM30/32路系统帧同步码的码型为：【A】0011011 【B】0110110【C】0000 【D】11011103. PDH采用的数字复接的实现方法一般为：【A】按位复接【B】按字复接【C】按帧复接【D】以上都不是4. 异步复接二次群一帧中的码速调整用的插入码有：【A】4bit 【B】12bit【C】0~4bit 【D】28bit5.具有检测误码能力的基带传输的码型是：【A】AMI码【B】CMI码【C】HDB3码【D】以上都可以二、判断题（每题3分，共30分）ITT的G.732建议规定后方保护计数n=2。
【A】正确【B】错误7.收端定时系统产生位脉冲、路脉冲等的方法与发端一样。
【A】正确【B】错误8.PCM30/32路系统信令码的编码没有任何限制。
【A】正确【B】错误9. 帧同步码位选得越长越好。
【A】正确【B】错误10. 异步复接二次群的帧周期为2×125μs。
【A】正确【B】错误11.信息净负荷的第一个字节在STM-N帧中的位置是不固定的。
【A】正确【B】错误12.基带传输的信道是带通型信道。
【A】正确【B】错误13.CMI码的最大连“0”个数为3个。
【A】正确【B】错误14.再生中继系统没有噪声的累积。
【A】正确【B】错误15.光纤数字传输系统属于频带传输。
数据通信技术练习题
一. 单选题：
1.数据通信的系统模型由三部分组成。
A.数据﹑通信设备和计算机
B.数据源﹑数据通信网和数据宿
C.发送设备﹑同轴电缆和接收设备
D.计算机﹑连接电缆和网络设备
2.ISDN是的缩写。
A.非对称数字用户线路
B.电缆调制解调器
C.综合业务数字网络
D.蜂窝电话系统和公用电话系统
3.有线电视是的一个典型例子。
A.时分多路复用
B.频分多路复用
C.码分多路复用
D.微波多路复用
二. 多选题
下列关于ADSL的叙述中，是不对的。
A.ADSL属于宽带接入技术
B.上行速率和下行速率不同
C.不能使用普通电话线传送
D.使用时既可以上网，又可以打电话
三. 填充题：
1.计算机技术和相结合形成了计算机网络。
2.信号在传输过程中的表现形式可以分为模拟信号和两类。
3.数据信号需要通过某种通信线路来传输，这个信号传输的通路叫作。
4.电话线和双绞线的线路损耗大，易受干扰，保密性和可靠性较差。
5.数据通信的主要技术指标有传输速率﹑差错率﹑可靠度和。
四. 复习题
1.什么是信号、数据、信息，他们之间的关系是什么？
2.什么是信道？常用的信道有哪几种？
3.什么是逻辑信道和物理信道？什么是数字信道和模拟信道？
4.常用的通信传输媒体有哪几种，各有什么特点？
5.什么是比特率？什么是波特率？试举例说明两者之间的联系和区别。
6.常用通信系统有哪几种，试简述其构成。
通信工程师：同步数字体系(SDH)技术(三)
通信工程师：同步数字体系（SDH）技术（三）1、填空题ZXMP-S200设备ET1板支持（），（），（），和（）共4种成帧模式。
正确答案：PCM30；带CRC的PCM30；PCM31；带CRC的PCM312、单选（江南博哥）ZXMP-S390系统防尘网的清洁维护周期要求为（）天。
A.7B.10C.15D.30正确答案：C3、多选在E300网管上可下发的保护倒换命令有（）.A.强制锁定B.锁定保护C.清除D.强制倒换E.手动倒换F.练习正确答案：B, C, D, E, F4、单选S320设备目前通过（）协议与本地网管相连。
A.TCP/IPB.UDPC.串口D.以上皆可正确答案：B5、单选STM－N的SDH信号帧重复频率为（）.A.2000帧每秒B.5000帧每秒C.8000帧每秒D.6400帧每秒正确答案：C6、填空题SDH传输网STM－64信号的标准速率为（）kbit/s。
正确答案：99532807、问答题光接口可用代码形式表示：L－16.2，请简述它的含义。
正确答案：L表示局间长距，16表示STM16等级，2表示使用G.652光纤，工作窗口为1550nm。
8、单选E300网管不支持下述功能：（）.A.二纤双向共享复用段保护B.TU12低阶通道保护C.时钟源设置及其优先级定义D.支路到支路的业务配置正确答案：D9、填空题在中兴的MSTP设备中，在实现EOS功能中，能提供（）三种封装协议，其中（）封装效率比其它高，可以实现与净荷内容无关的封装效率。
正确答案：PPP、LAPS、GFP；GFP10、单选?ZXSM-2500E设备上电内容包括a.闭合设备架顶空开；b.测试电源柜输出电压；c.测试头柜输出电压；d.闭合头柜空开；e.闭合电源柜输出；f.拔出设备主要单板置浮插状态；g.观察风扇运行状态；h.插入单板；i.测量设备空开输入电压。
上电正确的顺序是（）。
A.a-b-c-d-e-f-g-h-i；B.b-e-c-d-a-f-i-g-h；C.b-e-c-d-f-a-i-g-h；D.e-b-d-c-f-i-a-g-h。
数字通信技术
模拟试题一一．填空题（共25 空）1. 通信是指由一地向另一地进行________ 的有效传递。
2. 按消息由一地向另一地传递时传输媒质的不同，通信可分为________ 和________ 两大类。
3. 模拟信号也称________ ，其信号的某一参量可以取________ 数值，且直接与消息相对应；而数字信号是指信号的某一参量只能取________ 数值，并且常常不直接与消息相对应。
4. 按消息传送的方向与时间不同，通信的工作方式可分为________ 、________ 及________ 。
5. 数字通信中，按数字信号排列的顺序不同，可将通信方式分为________ 和________ 。
6. 通信的网络形式通常可分为三种：________ 、________ 和________ 。
7. 在数字通信中，称节拍一致为________ 或________ ，称编组一致为________ 或________ 。
8. 狭义信道通常按具体媒介的不同类型可以分为________ 和________ 。
9. 调制信道是从研究________ 和________ 的基本问题出发而构成的，它的范围是从________ 输出端到________ 输入端。
10. 高斯噪声是___________ 服从高斯分布的一类噪声。
二．选择题（共5 题）1. 以下属于无线通信的是：(A) 电缆通信(B) 光缆通信(C) 波导通信(D) 散射通信2. 信号没有经过调制而直接送到信道中传输的通信方式，我们称之为：(A) 数字通信(B) 模拟通信(C) 基带传输(D) 频带传输3. 信道中对信号传输影响最大的噪声类型是：(A) 无线电噪声(B) 内部噪声(C) 起伏噪声(D) 脉冲干扰4. 对一个频带限制在0 到f x 以内的低通信号进行抽样，其奈奎斯特速率f s 为：(A) f s =2 f x (B) f s = f x(C) f s =1/2 f x (D) f s =1/ f x5. 下列数字基带信号码型中不属于1B/1T 码的是：(A) AMI 码(B) CMI 码(C) HDB 3 码(D) PST 码三．判断题（共15 题）1. （）在通信系统中，信息源输出的信号称为基带信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数字通信技术》复习题三一、填空题1.衡量数字通信系统性能好坏的指标是___________和__________两项指标。
2.ADPCM的优点是能在___________数码率的条件下达到___________PCM系统数码率的话音质量要求。
3.PCM30/32路系统中，第21话路在___________时隙中传输，第21路信令码的传输位置为_____________________。
4.PCM30/32路系统中，如果帧同步系统连续___________个同步帧未收到帧同步码，则判系统已失步，此时帧同步系统立即进入___________状态。
5.形成二次以上的高次群的方法通常有PCM复用和数字复接两种。
所谓PCM复用就是______________________。
数字复接是将几个低次群在___________上迭加合成高次群。
6.数字复接器是由___________、 __________ 和___________ 等单元组成。
7.异步复接二次群的码速调整是利用插入一些码元将各一次群的速率由___________左右统一调整成___________。
8.SDH的帧周期为___________，帧长度为______________字节。
9.SDH网中不用APS协议的自愈环为______________________。
10.若基带波形为R(t)，则R(t)满足无码间干扰传输的时域条件为____________________11.同步系统中采用前方保护的目的是_______________________。
二、单项选择题1.某数字传输系统的信息速率为64kbit/s，若采用十六进制码元信号传输，则码元速率为（）。
A.16KBB.32KBC.64KBD.256KB2．复接抖动是由于( ) 而产生的。
A.扣除帧同步码B.扣除信令码C.扣除复接时的插入脉冲D.扣除复帧同步码3．PCM30/32路系统传输一个复帧所需的时间是（）。
A.125sμB.250sμC.500sμD.2ms4．眼图的张开度越大，码间干扰（）。
A.越大B.越小C.不变D.以上都不对5．多路信号互不干扰的沿同一条信道传输称为 ( )。
A.时分复用B.数字复用C.频分复用D.多路复用6．3HDB 码( )。
A.不含时钟分量B.含少许时钟分量C.含丰富时钟分量D.全部是时钟成分7．孔径效应是由于( )。
A.低通滤波器产生的B.脉冲的脉宽不够窄产生的C.脉冲的脉宽不够宽产生的D.非均匀量化产生的8．SDH 网同步采用( )。
A.主从同步方式B.位同步方式C.帧同步方式D.互同步方式9．压缩特性曲线的斜率与量化信噪比改善量的关系是( )。
A.斜率等于改善量B.斜率越小,改善量越小C.斜率越大,改善量越大D.斜率与改善量无关10．SDH 目前普遍采用的数字复接实现方法为（ ）。
A.按位复接B.按字复接C.按帧复接D.以上都不是11．量化级数N 与码元位数l 的关系是( )。
A.l N 2=B. 2l N =C.l N 2=D.l N 2log =12．采用均匀量化时,当编码位数增加( )时,量化信噪比提高6dB 。
A.1位B.2位C.3位D.8位13．同步系统中采用前方保护的目的是（ ）。
A.防止假失步B.防止伪同步C.防止邻路串扰D.防止出现滑动三、简答题1．时分多路复用的概念是什么？2．简述抽样定理的意义3．简述均匀量化的缺点及其克服方法4．位同步、帧同步、复帧同步的作用各是什么？5．PCM 二次群的数码率是8.448Mb/s,为什么不是PCM 一次群数码率2.048Mb/s 的4倍?6．什么是自愈环？SDH 有哪几种自愈环？7．模拟信号和数字信号的特点分别是什么？8．写出非均匀量化信噪比与均匀量化信噪比的关系式(忽略过载区),并分别说明均匀量化信 噪比及信噪比的改善量与哪些因素有关?9．帧同步系统中前方保护的作用是什么?误失步的平均时间间隔与前方保护计数有何关系?10．CH 18 (第18路)话音信号在哪一个路时隙中传送,CH 18 (第18路)的信令信号在帧结构中的什么位置传送?四、作图题1．画出数字通信系统构成模型图。
2．画出数字复接系统的方框图。
五、计算题1.设有两个模拟信号的频带为0.8～6.8kHz 和16～22KHz,求它们的抽样频率分别是多少?2.今设在125μs 时间内传输256个二进制码元,试计算比特率为多少?•若该信码在2 秒内有3个码元产生误码,试问其误码率等于多少？六、编、译码题1．有一抽样值I s =-880Δ ,采用A 律13折线压缩特性,将其编成8位码(要求编码过程)。
2．某HDB 3 码(不包括参考点)如下所示,请找出取代节并将其还原成二进制码序列。
HDB 3 码: +1 0 0 0+1-1 0 0-1+1-1+1 0 0+1 0-1 0+1 0 0-1 0 0 0-1+1《数字通信技术》复习题三答案一 、填空题1.有效性 可靠性2.32kbit/s 64kbit/s3.TS 22 6F 帧16TS 时隙后4位4.3～4 捕捉5.直接将多路信号编码复用 时间的空隙6.定时 码速调整(或变换) 复接7.2048kbit/s 2112kbit/s8.125μs 9×270×N9.二纤通道保护环10.R(kT B )=⎩⎨⎧≠=的整数0k 00k 1 11.防止假失步二、单项选择题（共26分，每小题2分）1.A2.C3.D4.B5.D6.A7.B 8.A 9.C 10.B 11.C 12.A 13.A三、简答题1. 答：所谓时分复用是利用各路信号在信道上占有不同的时间间隔的特征来分开各路信号的。
