加热炉工作原理
加热炉设计手册
加热炉设计手册第一章：引言1.1 目的加热炉作为工业生产中的重要设备，用于对金属、玻璃等材料进行加热处理。
本手册旨在提供关于加热炉设计及操作的基本知识，以帮助工程师和操作人员正确地选择、使用和维护加热炉设备。
1.2 背景加热炉是工业生产中经常使用的设备，广泛应用于各类金属加热、退火、淬火等工艺过程中。
良好的加热炉设计和操作能够提高生产效率和产品质量，降低能耗和设备维护成本。
第二章：加热炉设计原理2.1 传热原理加热炉通过对工件进行导热来实现加热的目的，主要传热方式包括对流、辐射和导热。
设计时需要考虑工件的材质、尺寸和加热需求，选择合适的传热方式。
2.2 温度控制加热炉的设计需要考虑温度控制系统，包括传感器、控制器和加热元件。
这些组成部分需要精确地配合工作，以保证加热炉能够按照设定温度进行稳定的加热过程。
第三章：加热炉设计与选择3.1 加热炉类型根据工艺需求和加热方式的不同，加热炉可以分为电阻加热炉、感应加热炉、燃气加热炉等不同类型。
设计时需要根据具体情况选择合适的加热方式。
3.2 结构设计加热炉的结构设计需要考虑材料的选择、加热腔体的形状和尺寸、加热元件的布置等因素。
合理的结构设计能够提高加热效率和延长设备使用寿命。
第四章：加热炉操作与维护4.1 操作规程操作人员需要严格按照加热炉的操作规程进行操作，包括启动、加热、温度控制、停机等各个环节，以确保设备安全稳定地运行。
4.2 维护保养加热炉的维护保养工作包括定期清洁、观察设备运行状况、检查加热元件和控制系统等。
及时的维护能够减少设备故障率，延长设备使用寿命。
第五章：加热炉安全管理5.1 安全意识操作人员需要具备良好的安全意识，严格遵守操作规程和安全操作流程，确保设备运行过程中的安全。
5.2 应急处理加热炉设备在运行过程中可能会出现问题，操作人员需要掌握应急处理的方法，避免因设备故障造成损失。
结语加热炉作为工业生产中不可或缺的设备，在设计、选择、操作和维护过程中都需要严格遵循相关规范和安全要求。
加热炉汽化冷却的原理
加热炉汽化冷却的原理引言：加热炉汽化冷却是一种常用的加热方式，通过将加热炉内的液体物质加热至汽化温度，然后利用汽化冷却的原理将其冷却，实现物质的加热和冷却效果。
本文将详细介绍加热炉汽化冷却的原理及其应用。
一、加热炉的工作原理加热炉是一种用于加热物质的设备，其工作原理是通过加热源提供热量，使加热炉内的物质温度升高。
一般来说，加热源可以是燃烧器、电加热器等，加热炉内的物质可以是液体、气体或固体。
二、汽化冷却的原理汽化冷却是一种利用物质的汽化过程带走热量的方法，实现物质的冷却。
当物质的温度达到汽化温度时，物质开始发生相变，由液态变为气态。
在相变过程中，物质吸收了大量的热量，使其温度降低。
三、加热炉汽化冷却的原理加热炉汽化冷却是将加热炉内的液体物质加热至汽化温度，然后利用汽化冷却的原理将其冷却。
具体而言，加热炉内的液体物质通过加热源的作用逐渐升温，当温度达到物质的汽化温度时，物质发生汽化，从液态转变为气态。
在汽化过程中，物质吸收了大量的热量，使其温度降低。
同时，由于气态物质的热容较小，其温度下降速度更加快速。
因此，通过加热炉汽化冷却的方法，可以将加热炉内的液体物质快速降温，实现物质的冷却效果。
四、加热炉汽化冷却的应用加热炉汽化冷却广泛应用于工业生产中的物质加热和冷却过程。
例如，在石油化工行业中，加热炉汽化冷却可用于将液态原油加热至汽化温度，然后通过冷凝器将其冷却，实现油品的提炼和分离。
加热炉汽化冷却还可以应用于金属加工、食品加工等领域。
例如，在金属加工过程中，加热炉汽化冷却可用于将金属材料加热至汽化温度，然后通过冷却装置将其迅速冷却，实现金属的淬火效果。
在食品加工过程中，加热炉汽化冷却可用于将食品液体加热至汽化温度，然后通过冷却设备将其冷却，实现食品的灭菌和保鲜效果。
五、总结加热炉汽化冷却是一种常用的加热和冷却方法，通过将加热炉内的液体物质加热至汽化温度，然后利用汽化冷却的原理将其冷却。
加热炉汽化冷却在工业生产中具有广泛的应用，可用于物质的提炼、分离、淬火、灭菌和保鲜等过程中。
加热炉的工作原理与主要技术参数
•一.加热炉工作原理液体（气体）燃料在加热炉辐射室（炉膛）中燃烧，产生高温烟气并以它作为热载体，流向对流室，从烟囱排出。
待加热的原油首先进入加热炉对流室炉管，原油温度一般为29。
炉管主要以对流方式从流过对流室的烟气（9）中获得热量，这些热量又以传热方式由炉管外表面传导到炉管内表面，同时又以对流方式传递给管内流动的原油。
原油由对流室炉管进入辐射室炉管，在辐射室内，燃烧器喷出的火焰主要以辐射方式将热量的一部分辐射到炉管外表面，另一部分辐射到敷设炉管的炉墙上，炉墙再次以辐射方式将热辐射到背火面一侧的炉管外表面上。
这两部分辐射热共同作用，使炉管外表面升温并与管壁内表面形成了温差，热以传导方式流向管内壁，管内流动的原油又以对流方式不断从管内壁获得热量，实现了加热原油的工艺要求。
加热炉加热能力的大小取决于火焰的强弱程度（炉膛温度）、炉管表面积和总传热系数的大小。
火焰愈强，则炉膛温度愈高，炉膛与油流之间的温差越大，传热量越大；火焰与烟气接触的炉管面积越大，则传热量越多；炉管的导热性能越好，炉膛结构越合理，传热量也愈多。
火焰的强弱可用控制火嘴的方法调节。
但对一定结构的炉子来说，在正常操作条件下炉膛温度达到某一值后就不再上升。
炉管表面的总传热系数对一台炉子来说是一定的，所以每台炉子的加热能力有一定的范围。
在实际使用中，火焰燃烧不好和炉管结焦等都会影响加热炉的加热能力，所以要注意控制燃烧器使之完全燃烧，并要防止局部炉管温度过高而结焦。
二、加热炉的运行参数炉膛温度（挡墙温度）炉膛温度一般指烟气离开辐射室的温度，也就是烟气未进入对流室的温度或辐射室挡火墙前的温度，是加热炉运行的重要参数。
在炉膛内（辐射室）燃料燃烧产生的热量，是通过辐射和对流传给炉管的。
传热量的大小与炉膛温度和管壁温度有关。
原油从加热炉中获得的热量其中有以辐射传热为主。
辐射换热与火焰的绝对温度的四次方成正比，因此，在高温区中，辐射受热面的吸热效果要比对流受热面的效果好，吸收同样数量的热量，辐射换热所需的受热面积即金属消耗量要比对流换热的少。
加热炉工作原理
加热炉工作原理
加热炉是一种用于加热物体或材料的设备，其工作原理主要基于能量转换和传递的原理。
具体而言，加热炉通过电阻加热、燃烧加热或电磁感应加热等方式提供热能，将其传递给待加热物体或材料，使其温度升高。
在电阻加热方式中，加热炉内部通常布置有电阻丝或电阻片。
当通电时，电阻丝或电阻片将电能转化为热能，产生高温。
炉内的加热元件发出的热能会通过传导、辐射或对流的方式传递给待加热物体或材料，使其温度逐渐升高。
燃烧加热方式是通过燃料的燃烧释放热能来实现加热的。
加热炉内置有燃烧器，它可以燃烧固体、液体或气体燃料。
燃烧过程中产生的热能会被传递给炉膛内的物体，使其温度升高。
在这种方式中，需要提供适当的氧气或空气供给，以维持燃烧反应。
电磁感应加热是利用电磁感应现象将磁场能转变为热能的方式。
加热炉通常会使用交流电流通过线圈或盘管产生电磁场，待加热物体或材料放置在电磁场中，通过感应电流的产生来吸收磁场能量并转化为热能，使其温度升高。
无论是哪种加热方式，加热炉的工作都需要合理控制加热源的能量输出、加热时间以及加热温度，以适应待加热物体的加热要求。
同时，为了保证加热效果和安全性，加热炉通常还配备了温度控制和安全保护系统，以监测和调节加热过程中的温度、电流、气体流量等参数，并在必要时采取相应的措施。
总之，加热炉的工作原理主要是将能量转换为热能，并通过传导、辐射或对流的方式传递给待加热物体或材料，从而实现加热的目的。
不同的加热方式在能量转换和传递方式上存在差异，但都需要通过合理控制参数来达到预期的加热效果和安全性要求。
加热炉设计手册
加热炉设计手册目录一、引言二、加热炉的基本原理1.1 热量传递原理1.2 加热炉的分类三、加热炉设计要点2.1 材料选择2.2 结构设计2.3 控制系统四、安全操作规范五、维护与保养六、环保要求七、总结一、引言加热炉是工业生产过程中常用的设备，它能够将物料或工件加热至所需的温度，满足生产加工的需要。
本手册主要介绍了加热炉设计的基本原理、要点、安全操作规范、维护与保养以及环保要求，旨在帮助设计人员和操作人员更好地了解和使用加热炉。
二、加热炉的基本原理1.1 热量传递原理加热炉通过不同的加热方式，将热量传递给物料或工件，使其升温。
常见的加热方式包括辐射加热、对流加热和传导加热。
设计加热炉时需要根据物料的特性和加热要求选择合适的加热方式。
1.2 加热炉的分类根据加热方式和工艺要求的不同，加热炉可以分为多种不同类型，例如电阻加热炉、感应加热炉、燃气加热炉等。
每种加热炉都有其适用的工艺范围和特点，设计时需要充分考虑工艺要求。
三、加热炉设计要点2.1 材料选择加热炉的设计材料应符合耐高温、耐腐蚀、导热性能良好等要求。
常用的材料包括不锈钢、耐热合金等，设计时需要充分考虑工作环境和使用要求，选择合适的材料。
2.2 结构设计加热炉的结构设计应考虑到热膨胀、热应力等因素，确保设备在工作过程中能够保持稳定性和安全性。
在结构设计中需要考虑炉体材料、加热元件、隔热材料等因素。
2.3 控制系统加热炉的控制系统对于加热过程的稳定性和精确度至关重要。
设计时需要考虑温度控制装置、加热功率调节、安全保护装置等，以确保加热炉能够满足生产过程的加热需求。
四、安全操作规范在加热炉的操作过程中，需要严格遵守相关的安全操作规范，包括设备开启与关闭程序、操作人员的防护措施、应急预案等。
加热炉操作人员需要接受专业的培训，并严格按照操作规范进行操作，以确保人身安全和设备运行稳定。
五、维护与保养加热炉的定期维护与保养是确保设备长期稳定运行的关键。
维护工作包括加热元件的更换、设备清洁、润滑维护等，操作人员需要对设备进行定期检查和维护，发现异常情况及时处理。
加热炉工作原理

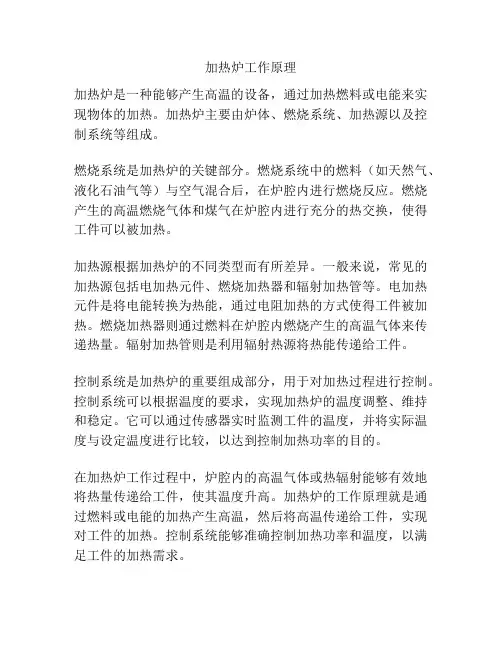

加热炉工作原理
加热炉是一种能够产生高温的设备，通过加热燃料或电能来实现物体的加热。
加热炉主要由炉体、燃烧系统、加热源以及控制系统等组成。
燃烧系统是加热炉的关键部分。
燃烧系统中的燃料（如天然气、液化石油气等）与空气混合后，在炉腔内进行燃烧反应。
燃烧产生的高温燃烧气体和煤气在炉腔内进行充分的热交换，使得工件可以被加热。
加热源根据加热炉的不同类型而有所差异。
一般来说，常见的加热源包括电加热元件、燃烧加热器和辐射加热管等。
电加热元件是将电能转换为热能，通过电阻加热的方式使得工件被加热。
燃烧加热器则通过燃料在炉腔内燃烧产生的高温气体来传递热量。
辐射加热管则是利用辐射热源将热能传递给工件。
控制系统是加热炉的重要组成部分，用于对加热过程进行控制。
控制系统可以根据温度的要求，实现加热炉的温度调整、维持和稳定。
它可以通过传感器实时监测工件的温度，并将实际温度与设定温度进行比较，以达到控制加热功率的目的。
在加热炉工作过程中，炉腔内的高温气体或热辐射能够有效地将热量传递给工件，使其温度升高。
加热炉的工作原理就是通过燃料或电能的加热产生高温，然后将高温传递给工件，实现对工件的加热。
控制系统能够准确控制加热功率和温度，以满足工件的加热需求。
总之，加热炉工作原理是通过燃烧燃料或电能产生高温，然后将高温传递给工件，实现对工件的加热。
控制系统操控温度，以确保加热过程的稳定性和工件的加热质量。
加热炉的结构和工作原理
加热炉的结构和工作原理加热炉是一种用于加热材料的设备，它能够提供高温环境来加热固体、液体或气体物质。
加热炉的结构和工作原理如下：一、加热炉的结构:1. 炉体外壳：加热炉的外壳通常由金属板制成，具有很强的耐热和耐腐蚀性能，以保护内部的热源和加热装置。
2. 加热装置：加热炉的加热装置通常位于炉体的底部或侧面，可采用电加热器、燃气燃烧器、石油燃烧器等不同的形式。
3. 隔热层：加热炉的隔热层主要用于减少热量的散失，提高炉腔的温度稳定性。
常用的隔热材料包括陶瓷纤维、石棉等。
4. 控制系统：加热炉的控制系统通常由温度控制器、计时器、电源控制等部分组成，用于调节加热功率和控制炉腔温度。
5. 排气系统：加热炉通常需要排除炉内产生的有害气体或烟雾，使用排气系统可以有效将这些气体排出。
二、加热炉的工作原理：1. 加热炉的加热方式可以分为辐射加热和对流加热两种形式。
- 辐射加热：通过辐射传热的方式，将加热源所产生的热能传递给被加热的物料。
在加热炉内部，加热源（如电加热器或燃气燃烧器）产生高温，并释放红外线辐射能，这些能量通过辐射作用传递给物料表面，使其加热。
- 对流加热：通过传导和对流传热的方式，将热能传递给被加热的物料。
在加热炉内部，通过对流传热方式使加热源与物料表面之间建立热交换，将热能逐渐传递给物料。
2. 加热炉的工作过程通常包括预热、加热和冷却三个阶段。
- 预热：在加热炉的开始阶段，加热源被启动，并通过传热方式将热能传递给物料，提高其温度。
- 加热：在预热阶段之后，加热源继续工作，保持一定的加热功率，以维持物料的所需温度。
- 冷却：当物料达到所需温度后，加热源关闭，加热炉的内部温度逐渐下降，使物料冷却到所需温度。
加热炉的工作原理就是通过加热装置产生的热能，经过辐射或对流传热途径，将热能传递给物料，使其达到所需的温度。
同时，通过控制系统对功率和温度进行调节和控制，以满足对物料加热的要求。
总之，加热炉的结构和工作原理是多种要素的综合作用，可以根据具体的需求和工艺条件进行设计和调整，其应用广泛，例如在冶金、化工、电子、材料等领域中都有着重要的作用。
加热炉基础知识及开工烘炉汇总
加热炉基础知识及开工烘炉
加热炉基础知识及开工烘炉
一 加热炉原理及结构
二 加热炉的基础知识
三 加热炉的烘炉 四 加热炉的基本操作
一 加热炉原理及结构
1、工作原理 在石油化工厂装置内所用的加热炉，都是通过管子将油品或其它介质进行加热的，故称为管式加热炉， 通常简称为加热炉或炉子。管式加热炉是直接见火的加热设备。燃料在管式炉的辐射室内燃烧，释放出 的热量主要通过辐射传热和对流传热传递给炉管，再经过传导传热和对流传热传递给管内被加热介质， 这就是管式炉的工作原理。 2、加热炉种类 圆筒炉、方箱炉、斜顶炉、立式炉 常见的就是圆筒炉和立式炉。 3、加热炉结构 主要有：燃烧器、快开风门、看火孔、防爆门、球形看火孔、点火孔、烟道挡板、炉管、吊架、挂钩、 合金管板等。 燃烧器是一种将燃料和空气按照所需混合比和流速在湍流条件下集送入炉内，确保和维持点火及燃烧条 件的部件。它对加热炉的技术经济指标，热效率，炉管的热强度，受热的均匀性和加热炉长周期安全运 转，有着直接的十分重要的关系。 “三门一板”是指油门，风门，汽门和烟道挡板。是加热炉操作的一种简称。适当调节燃料油及雾化蒸 汽的阀门，可以使各个燃烧器的火烟长短基本均匀，雾化良好。燃烧器风门或燃烧器的风道蝶阀与烟囱 挡板的调节要和互相配合。烟囱挡板开的太大，漏入空气量过多；挡板关的过小，风门或蝶阀开的过大 ，可能是炉内局部形成正压，使高温烟气漏出炉外。一般控制指标应使对流室入口负压为-0.266～0.532kpa。
三 加热炉的烘炉
目的： （1）通过烘炉干燥脱去炉体内耐火砖和衬里的结晶水和自由水，使耐火砖和衬里得到充分的烧结， 以免在开车升温时水份大量汽化膨胀，引起耐火砖和炉墙衬里的爆裂损坏或剥落变形。 （2）通过烘炉考查炉子的设计合理性及施工质量。 （3）通过烘炉考查加热炉所属设备、工艺管线、燃料系统、蒸汽系统的使用性能，考查加热炉的使 用效果及进行空气预热系统的试运行。 （4）考察加热炉系统仪表使用情况。 （5）通过烘炉，使操作工得到实际锻炼，便于熟悉和掌握加热炉的操作，以便正常开车。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
起着至关主要的作用。
油气集输过程中 升高温度 降低粘度 加热设备
为什么要用 加热炉呢
加热炉的分类
• 生产现场常用的锅炉有两种：
水套加热炉
真空加热炉
水套加热炉的特点
• 水套加热炉是间接的 特点 • 加热设备
特点
• 具有结构简单， • 占地小，造价少
特点
• 使用方便简单
水套加热炉结构
大气连通管 水位计 人孔
气压表 火嘴供气闸门
烟筒 溢流管 炉体 温度计 水循环管线
火嘴
水套加热炉结构
立式水套加热炉主要组成部分是由炉体、 火筒、火嘴、 沸腾管和油盘管五部分组成。
采用的是走油盘管浸没在水套中的间接 加热方法
水套加热炉结构
水套加热炉的工作原理
通过火嘴燃烧的火焰加热水套内的水使之沸腾将 热量传递给走油盘管中通过的油及水循环盘管中的水； 使原油降低粘度便于输送和净化处理，同时炉体中的 水经循环泵增压循环带给井场内设备保温和房屋采暖 供热。（一般的水路循环是高进低出。）
水套加热炉的操作
加
热
炉
准
点火
的 操 作
备 工 作
三先三后 三不 点
规
停炉
程
运行中存在的风险
风险一：水位计失真，造成加热炉缺水。
b
消减：定期冲洗水位计，防止假水位的形成。
风险二：水位Байду номын сангаас破损，造成加热炉水泄
c
露发生事故。
消减：加强巡回检查，定期更换玻璃管。
运行中存在的风险
风险三：各密封部位泄露，发生事故。
b
消减：加强巡回检查，停炉时认真检修加 热炉。
风险四：燃烧时熄火，造成管线冻堵。
c
消减：加强巡回检查，注意根据外界温度及
时调整加热炉温度。
运行中存在的风险
风险五：热水循环管线破损，造成加热炉缺
b
水，发生事故。 消减：加强巡回检查，发现加热炉频繁加水
应认真检查漏水部位。
风险六：未按通风要求通风直接点炉容
加热炉的工作原理
总结回顾
培训目的
应急处置 结构原理
目录
事故案例 加总热结炉回作顾 用
培训目的
培训目的
熟练操作
降低风险
安全分享
• 小事故（常见案列） • 大事故
结束语：别人的事故不是故事， 希望此案例能时刻警示你我他！
事故案例
事故回顾：2016年10月27日，采油三厂盘古梁柳134井区部发生一起 常压燃气立式热水炉点火闪爆致炉体倒塌烟囱挤压亡人事故，事故引起了油 田公司及集团公司的高度重视，当日派专业调查组深入事故现场开展调查， 定性为一起非生产区域安全责任亡人事故一般A级。
c
易出现闪爆事故。
消减：严格按三先三后操作。
运行中存在的风险
强 制 避 免 风 险
先通风 后点火
先点火 后开气 先关气 后离开
总结回顾
•
通过对水套加热炉的结构及工作原理的
学习，使我们可以判断加热炉常见的故障，并对
其进行排除和维修。
•
应该更加注意的是要对加热炉的技术要求和
安全注意事项必须掌握，这对我们在安全生产中
