接口定时器与计数器实验定时器实验
定时器计数器的定时实验
定时器和计数器是数字逻辑电路中常见的功能模块，用于时间测量和事件计数。
以下是一个可能的定时器计数器的定时实验设计方案：
实验名称：定时器计数器的定时实验
实验目的：
1. 了解定时器和计数器在数字电路中的应用；
2. 学习定时器的工作原理和使用方法；
3. 掌握计数器的功能及其在事件计数中的应用。
实验内容：
1. 定时器实验：
-设计一个简单的定时器电路，利用集成电路或开发板上的定时器模块，实现不同时间间隔的脉冲输出。
-调节定时器参数，观察输出信号的频率和占空比的变化。
2. 计数器实验：
-将定时器的输出信号连接到计数器输入端，通过计数器实现对脉冲数量的计数。
-设置计数器的初始值和计数方式，观察计数器的计数过程及计数结果。
实验器材与设备：
1. 集成电路或开发板上的定时器和计数器模块
2. 连接线、电源等实验器材
3. 示波器或数码多用表等测试仪器
4. 相关的实验软件和工具
实验注意事项：
1. 理解定时器和计数器的工作原理，正确连接和设置实验电路。
2. 注意电路连接的准确性，确保信号传输正常。
3. 在实验过程中注意观察输出信号波形和计数结果，及时调整参数以获取所需实验数据。
预期结果：
通过该实验，学生可以深入了解定时器和计数器在数字电路中的应用，掌握定时器的工作原理和调节方法，以及理解计数器在事件计数中的作用。
学生将能够实际操作定时器计数器模块，设计并搭建相应的实验电路，观察实验结果并进行数据分析。
这样的定时器计数器的定时实验设计旨在帮助学生加深对数字逻辑电路中定时和计数功能的理解，培养其实验操作能力和问题解决能力。
定时器、计数器操作与应用实验报告
实验三定时器、计数器操作与应用实验报告、实验目的1、 了解和熟悉FX 系列可编程序控制器的结构和外 部接线方法；2、 了解 和熟 悉 GX Developer Version 7.0 软件的 使用 方法 ；3、 掌握 可编 程序 控制器 梯形 图程 序的 编制 与调 试。
二、实验要求仔 细阅 读实 验指 导书 中关 于编 程软 件的 说明 ，复习 教材 中有 关内 容 ， 分 析程 序运 行结 果。
三、实验设备2 、 开关 量输 入 / 输出 实验 箱 3、 计算 机 4、 编程 电缆注 意：1） 开关量输入/输出实验 箱内的钮子开关用来产生模拟的 开关量输入 信 号； 2） 开关量输入/输出实验箱内的LED 用来指示开关 量输出信号； 3） 编程电缆在连接PLC 与计算机时请注意方向。
四、实验内容1 、梯形图1 、 FX 系列可 编程 序控 制器一只一套5、 GX Developer Version 7.0软件一套2、梯形图程序0LD xooo1OUT YOOOX0012LD3OR¥0014AN I X0025OUT Y0016OUT TO K509MPS10AHI TO11OUT Y00212MPP13ASD TO14OUT¥00315LD X00316RST CO18LD X00419OUT CO K522LD CO23OUT Y00424END3、时序图r 时序10 □ ©Si正在进荷囲1SL 金冃勖厂手祜r XI广X3厂X5厂K1Q拧应C40 J2fl MIB -380 .360 '340 -33 MW 脚 M 创Q，220，200，13Q -1«-14D ，1如■!» 如也 40 如厂「五、实验步骤1、程序的编辑、检查和修改；2、程序的变换；3、程序的离线虚拟设备仿真测试；4、程序写入PLC;5、用PLC运行程序；6、比较程序的分析结果与实际运行结果。
定时器的设计实验报告
定时器的设计实验报告1. 引言定时器是一种常见的计时装置，广泛应用于各个领域，如电子设备、工业自动化、交通运输等。
本实验通过设计一个基于脉冲计数的定时器电路，旨在研究其工作原理，探索其在实际应用中的可行性和性能表现。
2. 原理及设计2.1 工作原理脉冲计数定时器是一种通过计数器累加输入脉冲信号的数量来实现计时的装置。
其基本原理是利用脉冲信号的频率和计数器的计数速度之间的关系，通过计数器的累加值计算时间间隔。
2.2 设计步骤1. 确定定时器的时间基准。
时间基准可以选择外部脉冲输入或者由稳定的晶振产生。
2. 设计计数器的位数。
根据计时的范围确定计数器的位数，以保证计数范围的覆盖。
3. 计算计数器的计数速度。
根据计时的最大时间间隔和计数器的位数，计算所需的输入脉冲频率。
4. 根据计数器的位数和计数速度，选择合适的计数器芯片。
5. 配置计数器芯片的工作模式和输入脉冲的触发方式。
6. 连接电路并验证设计是否符合要求。
2.3 接线图_______________input > Counter > output________ Display_________3. 实验结果及分析3.1 实验设置- 输入脉冲频率：1kHz- 计数器位数：4位- 计数器芯片：74HC163- 时间基准：晶振（频率为10MHz）3.2 实验结果在实验过程中，我们通过将输入脉冲接到74HC163计数器芯片的CP 输入端，将74HC163的输出接到数码显示器，观察并记录实时的计数结果。
在实验进行中，我们发现计数器芯片的最大计数范围是15（4位二进制），对应的时间间隔为15ms（1kHz输入脉冲时）。
3.3 实验分析通过实验结果可以看出，该定时器电路能够准确计时，实际测量的时间结果与理论计算非常接近。
由于74HC163计数器芯片的高稳定性和高精度，使得定时器的性能表现较好。
然而，该设计存在一个缺点，即计数器位数的限制。
由于计数器位数的限制，导致定时的最大时间间隔受到了限制。
定时器计数器实验报告
定时器计数器实验报告简介：定时器是一种用来产生、计数和处理时间信号的计时装置。
在数字电路中，定时器主要分为内部定时器和外部定时器两类，内部定时器是在单片机内部实现的，外部定时器则是通过外部电路实现的。
计数器则是一种用来计数的电子元件，根据不同的使用场合和要求，计数器可以分为多种类型。
在嵌入式系统中，定时器计数器应用广泛，例如在时钟、延时、计数等方面都有很大的作用。
实验目的：1. 学习定时器和计数器的基本原理及应用。
2. 熟悉定时器和计数器在单片机中的编程方法。
3. 掌握通过定时器和计数器实现延时和计数功能的方法。
实验器材：1. STM32F103C8T6开发板2. ST-LINK V2下载器3. 电脑实验内容：一、实验1：使用定时器和计数器实现延时功能1. 在Keil C中新建一个工程，并编写以下程序代码：```#include "stm32f10x.h"void TIM2_Int_Init(u16 arr,u16 psc){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;NVIC_InitTypeDef NVIC_InitStructure ;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseStructure.TIM_Period = arr;TIM_TimeBaseStructure.TIM_Prescaler=psc;TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode _Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE );NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure);TIM_Cmd(TIM2, ENABLE);}void TIM2_IRQHandler(void){if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {TIM_ClearFlag(TIM2, TIM_FLAG_Update);GPIO_WriteBit(GPIOB,GPIO_Pin_12,(BitAction)(1-GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12)));}}int main(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB,&GPIO_InitStructure);TIM2_Int_Init(9999,7199);while (1);}```2. 将STM32开发板连接到电脑，并下载程序到开发板中。
实验三流水灯实验（io口和定时器实验）
实验三流水灯实验（I/O口和定时器实验）一、实验目的1．学会单片机I/O口的使用方法和定时器的使用方法；2．掌握延时子程序的编程方法、内部中断服务子程序的编程方法；3．学会使用I/O口控制LED灯的应用程序设计。
二、实验内容1．控制单片机P1口输出，使LED1~LED8右循环轮流点亮（即右流水），间隔时间为100毫秒。
2．控制单片机P1口输出，使LED1~LED8左循环轮流点亮（即左流水），间隔时间为100毫秒。
3．使用K1开关控制上面LED灯的两种循环状态交替进行；4. 用定时器使P1口输出周期为100ms的方波，使LED闪烁。
5．使用定时器定时，使LED灯的两种循环状态自动交替，每一种状态持续1.6秒钟（选作）。
三、实验方法和步骤1．硬件电路设计使用实验仪上的E1、E5和E7模块电路，把E1区的JP1（单片机的P1口）和E5区的8针接口L1~L8（LED的驱动芯片74HC245的输入端）连接起来，P1口就可以控制LED 灯了。
当P1口上输出低电平“0”时，LED灯亮，反之，LED灯灭。
E7区的K1开关可以接单片机P3.0口，用P3.0口读取K1开关的控制信号，根据K1开关的状态（置“1”还是置“0”），来决定LED进行左流水还是右流水。
综上，画出实验电路原理图。
2．程序设计实验1和实验2程序流程图如图3-1实验3程序流程图如图3-2所示。
图3-1 实验1,2程序流程图图3-2 实验3程序流程图实验4程序流程图如图3-3，3-4所示。
实验5程序流程图如图3-5，3-6所示。
图3-5 实验5主程序流程图图3-6 定时器中断服务子程序流程图图3-4 定时器中断服务子程序流程图图3-3 实验4主程序流程图编程要点：（1）Pl，P3口为准双向口，每一位都可独立地定义为输入或输出，在作输入线使用前，必须向锁存器相应位写入“1”，该位才能作为输入。
例如：MOV P1,A; P1口做输出MOV P1,#0FFHMOV A，P1;P1口做输入SETB P3.0MOV C,P3.1;从P3.1口读入数据（2）每个端口对应着一个寄存器，例：P1→90H(P1寄存器地址)；P3→B0H(P3寄存器地址)；寄存器的每一位对应着一个引脚，例：B0H.0→P3.0（3）对寄存器写入“0”、“1”，对应的外部引脚则输出“低电平”、“高电平”。

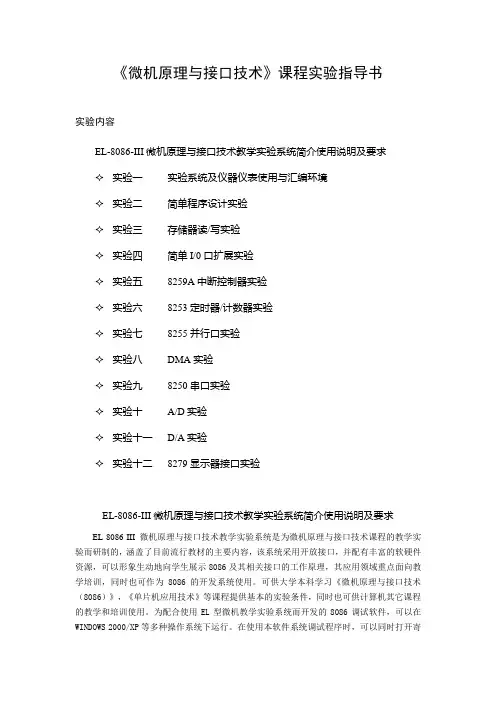

《微机原理与接口技术》实验指导书
《微机原理与接口技术》课程实验指导书实验内容EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求✧实验一实验系统及仪器仪表使用与汇编环境✧实验二简单程序设计实验✧实验三存储器读/写实验✧实验四简单I/0口扩展实验✧实验五8259A中断控制器实验✧实验六8253定时器/计数器实验✧实验七8255并行口实验✧实验八DMA实验✧实验九8250串口实验✧实验十A/D实验✧实验十一D/A实验✧实验十二8279显示器接口实验EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求EL-8086-III微机原理与接口技术教学实验系统是为微机原理与接口技术课程的教学实验而研制的，涵盖了目前流行教材的主要内容，该系统采用开放接口，并配有丰富的软硬件资源，可以形象生动地向学生展示8086及其相关接口的工作原理，其应用领域重点面向教学培训，同时也可作为8086的开发系统使用。
可供大学本科学习《微机原理与接口技术（8086）》，《单片机应用技术》等课程提供基本的实验条件，同时也可供计算机其它课程的教学和培训使用。
为配合使用EL型微机教学实验系统而开发的8086调试软件，可以在WINDOWS 2000/XP等多种操作系统下运行。
在使用本软件系统调试程序时，可以同时打开寄存器窗口、内存窗口、反汇编窗口、波形显示窗口等等，极大地方便了用户的程序调试。
该软件集源程序编辑、编译、链接、调试与一体，每项功能均为汉字下拉菜单，简明易学。
经常使用的功能均备有热键，这样可以提高程序的调试效率。
一、基本特点EL型微机教学实验系统是北京精仪达盛科技有限公司根据广大学者和许多高等院校实验需求，结合电子发展情况而研制的具有开发、应用、实验相结合的高科技实验设备。
旨在尽快提高我国电子科技发展水平，提高实验者的动手能力、分析解决问题能力。
系统具有以下特点：1、系统采用了模块化设计，实验系统功能齐全，涵盖了微机教学实验课程的大部分内容。
单片机实验之定时器计数器应用实验二
、实验目的1 、掌握定时器/计数器计数功能的使用方法。
2 、掌握定时器/计数器的中断、查询使用方法。
3 、掌握Proteus 软件与Keil 软件的使用方法。
4、掌握单片机系统的硬件和软件设计方法。
、设计要求1 、用Proteus 软件画出电路原理图，单片机的定时器/计数器以查询方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满 100个脉冲,则取反P1.0 口线状态，在P 1.0 口线上接示波器观察波形。
2、用Proteus 软件画出电路原理图，单片机的定时器/计数器以中断方式工 作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满 200个脉冲, 则取反P1.0 口线状态，在P 1.0 口线上接示波器观察波形。
通过本实验弄清楚了定时/计数器计数功能的初始化设定（TMOD 初值的计 算，被计数信号的输入点等等），掌握了查询和中断工作方式的应用。
七、思考题1、利用定时器0,在P1.0 口线上产生周期为200微秒的连续方波，利用定 时器1,对P1.0 口线上波形进行计数，满50个，则取反P1.1 口线状态，在P 1.1 口线上接示波器观察波形。
tJI-JTTALlRSTIPO 1 Z^Cil POiPD 3/jfiD3 IPCLW/MH FD-5/^CB”血P2 O/jtS PNUMa P 2 .2/AJOPI F3JD/RKDP1 且1门池F1 2P1 .3P3^/|NT1 卩11 .4P3.4Z1D P1.5 P3 .5fT1 尸1P3.0AA/RP1I.7 P3.?/RD17三、电路原理图 18HQAT69C52P 2 .4/A12P2 5/A13 P2P2 .7XA1«5蝕丘2Q 37答：程序见程序清单四、实验程序流程框图和程序清单1、定时器/计数器以查询方式工作，对外部连续周期性脉冲信号进行计数,MAIN: MOV IE, #00HMOV TMOD, #60H MOV TH1, #9CH MOV TL1, #9CH SETB TR1LOOP: JNB TF1, LOOP CLRTF1 CPL P1.0 AJMP LOOP ENDC 语言程序：#in elude <reg52.h> sbit Y=P1A0; void mai n() {EA=0; ET1=0; TMOD=0x60;TH1=0x9C;计数数值初始化中断断 艙化!l［启动 =时器1 器一、r动 启N箱 * 1溢断清计数溢出标志—1 ~ P1.（口线取反TL 仁 0x9C; while(1) { TR1=1; while(!TF1); TF1=0; Y=!Y; } }2、定时器/计数器以中断方式工作，对外部连续周期性脉冲信号进行计数, 每计满200个脉冲，则取反P1.0 口线状态。
8254定时与计数器实验
XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)计数应用实验：编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按下‘KK1+’5次后，产生一次计数中断，并在屏幕上显示一个字符‘M’；(2)定时应用实验：编写程序，应用8254的定时功能，产生一个1s的方波，并用本装置的示波器功能来观察。
1.2 实验要求本次实验中2个子实验的实验要求如下：(1)计数应用实验：将8254的计数器0设置为方式3，计数值为十进制数4，用单次脉冲KK1+作为CLK0时钟，OUT0连接MIR7，每当KK1+按动5次后产生中断请求，在屏幕上显示字符“M”；(2)定时应用实验：将8254的计数器0和计数器1都设置为方式3，用信号源1MHz作为CLK0时钟，OUT0为波形输出1ms方波，再通过CLK1输入，OUT1输出1s方波。
二、实验原理与硬件连线2.1 实验原理8254是Intel公司生产的可编程间隔定时器。
是8253的改进型，比8253具有更优良的性能。
8254具有以下基本功能：(1)有三个地理的16位计数器。
(2)每个计数器可按二进制或十进制（BCD）计数。
(3)每个计数器可编程工作于6种不同的工作方式。
(4)8254每个计数器允许的最高计数频率为10MHz（8253为2MHz）。
(5)8254有读回命令（8253,没有），除了可以读出当前计数单元的内容外，还可以读出状态寄存器的内容(6)计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=f CLKi÷f OUTi，其中f CLKi是输入时钟脉冲的频率，f OUTi是输出波形的频率。
图2-1是8254的内部结构框图和引脚图，它是由与CPU的接口，内部控制电路和三个计数器组成。
8254的工作方式如下述：(1)方式0：计数到0结束输出正跃变信号方式。
(2)方式1：硬件可重触发单稳方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同组同学学号：同组同学姓名：
实验框图:
主程序框图
源程序及分析:
CONTROL equ 0c003h ；设置命令寄存器
COUNT0 equ 0c000h ；设置计数器0
COUNT1 equ 0c001h ；设置计数器1
COUNT2 equ 0c002h ；设置计数器2
code segment
assume cs:code
start proc near
;第一次定时器设定：
mov al, 36h; ; 计数器0,16位,方式3,二进制(00110110B=36h) mov dx, CONTROL
out dx, al
mov ax, 1000
实验电路及连线：
连线连接孔1 连接孔2
1 8253_CS CS0
2 8253_OUT0L0
3 8253_GATE0VCC
4 8253_CLK0单脉冲
实验说明:
本实验中计数器按方式0工作。
即十六位二进制计数器。
当计数设置好后，计数器就开始计数。
如果要读入计数器的值，要先锁存计数值，才能读到计数值。
本实验所设计数值为5，也就是外部5个脉冲，计数器值加1。
同时OUT脚输出一个高电平。
实验时，可以将OUT0 接到LED上，观察计数器是否工作。
实验框图:
主程序框图
源程序及分析:
CONTROL equ 08003h
COUNT0 equ 08000h
COUNT1 equ 08001h
COUNT2 equ 08002h
code segment
assume cs:code
start proc near
mov al, 30h ; 通道0，方式0
mov dx, CONTROL
out dx, al
mov al, 5 ; 计数器初始值。
