隔爆水棚安设标准
隔爆水棚设置要求
隔爆水棚设置要求本矿井有煤尘爆炸危险，为确保矿井的安全生产，必须在以下地点设置隔爆水棚：1、与井筒相联接的主要运输大巷和回风大巷等巷道中，设置主要隔爆棚;2、相邻采区之间的集中运输巷道和回风巷道中，设置主要隔爆棚;3、采、掘工作面进风、回风巷道中，设置辅助隔爆棚;4、采区内的煤层掘进、开拓巷道中，设置辅助隔爆棚。
二、隔爆水棚隔爆水棚设计采用充满水的水袋。
1、水棚的结构与选型设计由安装水棚所在地点断面决定，选用容量为45L的水袋，其结构为：由隔爆架、隔爆水袋、隔爆牌板、隔爆排编号、隔爆水袋编号等组成，隔爆架使用Ф40的钢管制作，隔爆水袋全部为防火制品。
2、水棚的布置与计算(1)布置方式及架设要求水棚的布置方式为：架设高度不低于1.8m，棚距1.2-3.0m。
水棚首架棚设置一般距工作面距离为60～200mm。
主要隔爆棚的棚区长度不小于30m，辅助隔爆棚的棚区长度不小于20m。
水棚距离巷帮不小于100mm，距巷道地面不小于1.8m;棚组内的各排水棚的安装高度一致;棚区处的巷道需要挑顶时，其断面积和形状应与其前后各20m长度的巷道保持一致。
水棚设置在巷道的直线段内。
(2)水棚设置地点根据采区巷道布置，设计共设置主要隔爆水棚13组，辅助隔爆水棚19组。
隔爆水棚设置地点详见图3-4-1。
(3)每组水棚水量计算每组水棚水量依下式计算：G=gs式中：G总水量，kg;g每m2巷道需水量，kg/m2。
主要隔爆水棚400L/m2，辅助隔爆水棚200L/m2。
S巷道断面积，m2。
大巷、回采巷道、掘进开拓巷道：根据作业规程确定断面积。
(4)单架水棚水量计算Gn=G/n(5)水棚架数n主要隔爆水棚n主=G主/Gn;辅助隔爆水棚n辅=G辅/Gn(6)水棚区长度L式中：L=NCL水棚区长度，m;N水棚架数，架;C水棚间距，主要隔爆水棚取1.3m，辅助隔爆水棚取1.6m。
(7)水棚设置组数采掘工作面巷道每隔200米，安设一组隔爆设施。
隔爆水棚安装标准及要求
隔爆水棚安装标准及要求文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
隔爆水棚安设标准
隔爆水棚安设标准(1)水棚结构。
隔爆水棚是由架设于巷道顶部充满水的水槽或水袋组成。
水槽有木制(内铺塑料布)、铁制及塑料制品，其中以塑料制品为主要形式。
塑料水槽的规格主要有40L、80L两种。
水袋主要为塑料制品，主要规格有40L、60L、80L三种。
水槽和水袋都必须符合《煤矿用隔爆水槽、隔爆水袋通用技术条件》的规定，经国家质检部门检验合格。
(2)水棚分类及设置地点。
隔爆水棚按其隔绝煤尘爆炸的保护范围，可分为主要隔爆棚和辅助隔爆棚。
但由40L及小于40L的水袋所组成的水袋棚，不得作为主要隔爆棚。
?主要隔爆棚设置地点:矿井两翼与井筒相连通的主要运输大巷和回风大巷;相邻采区之间的集中运输巷和回风巷;相邻煤层之间的运输石门和回风石门。
?辅助隔爆棚设置地点:采煤工作面进风巷和回风巷;采区内的煤或半煤巷掘进巷道;采用独立通风，并有煤尘爆炸危险的其他巷道(含与煤仓、装载点相通的巷道)。
(3)水棚设置方式及位置。
水棚设置方式可分为集中式和分散式两种。
但分散式水槽棚或水袋棚，都不得作为主要隔爆棚。
隔爆水棚设置的位置及要求，详见表2-2-34和图2-2-27。
表2-2-34 隔爆水棚的设置位置及要求水棚设置位置水棚名称设置方式与巷道交叉口拐与风门、风窗距巷道直线段前列(排)水棚位置弯处距离/m 离/m水棚安设前后与工作面、转载点距水槽棚集中式 20m的断面一50,75 >25 离为60,200m 致水棚安设前后距掘进头、回采面上集中式 20m的断面一下口、转载点为60,50,75 >25致 160m，但?200 水袋棚水棚安设前后首列棚组距掘进头、分散式 20m的断面一回采面上下口为?30致 30,35m，但?60m)水棚设置的规定与要求。
隔爆水棚设置必须遵守以下规定:?隔爆水棚的排间距为1.2,3.0m，主要隔爆水棚的棚区长度不小于30m，辅助隔爆水棚的棚区长度不小于20m，分散式水袋棚棚区长度不小于120m。
煤矿隔爆水棚安装标准及管理办法
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
煤矿井下隔爆设施安装及使用管理规定
煤矿井下隔爆设施安装及使用管理规定为加强井下隔爆设施的管理，规范井下隔爆设施的安装及使用，根据《煤矿安全规程》、《煤矿安全生产标准化基本要求及评分方法（试行）》及相关标准、文件的规定，结合煤矿实际，特制定本安装及使用管理规定，请相关单位严格遵照执行。
一、隔爆水棚的安装标准1、主要隔爆水棚安装在矿井主要运输大巷和回风大巷内，水棚设置在直线平段巷道内，棚区巷道断面应与前后各20m的巷道断面一致。
根据巷道断面计算，主要隔爆水棚总水量不低于400L/m2，水棚的排间距为1.2m～3.0m，且棚区长度不小于30m。
2、辅助隔爆水棚安设在掘进工作面及回采工作面上、下顺槽巷道内，水棚应设置在直线平段巷道内，棚区巷道断面应与前后各20m的巷道断面一致。
根据巷道断面计算，辅助隔爆水棚的水量不低于200L/m2，水棚的间排距为1.2m～3.0m，且棚区长度不小于20m。
3、辅助隔爆水棚中，第一组水棚与工作面的距离必须保持60m～160m，在应设辅助隔爆水棚的巷道应设多组水棚，每组距离不大于200m。
4、隔爆水棚安设位置与巷道交叉口、转弯处距离需保持50m～75m，与风门的距离应大于25m。
5、隔爆水袋之间的间隙与隔爆水袋同巷壁之间的间隙之和不得大于1.5m，同一排水棚内两个隔爆水袋之间的间隙（不得大于1.2m，且不得小于0.1m），棚边与巷壁之间的距离不得小于0.1m，水棚距巷道轨面高度不得小于1.8m，棚区内各排水棚的安装高度应保持一致，吊挂平直，且各水棚之间必须平行安装布置。
6、水袋支承架选用φ50mm镀锌钢管制作（新安装的水袋支承架选用镀锌钢管，返修的水袋支承架需刷漆，并去除法兰盘），平行于巷帮架设，要求架设结实、牢固。
7、水袋吊挂架选用40mm×40mm的角铁制作，垂直于巷帮，固定于水袋支承架之下，要求架设水平、结实、牢固。
8、悬挂隔爆水袋的挂钩，挂钩位置要对正，每对挂钩的方向要相向布置（钩尖与钩尖相对），挂钩的直径为4mm～8mm 圆钢，挂钩角度为60+5°，弯钩长度为25mm，以便受爆炸冲击波作用时能够顺利脱钩，使水倾洒弥漫于巷道中。
隔爆水棚安装标准

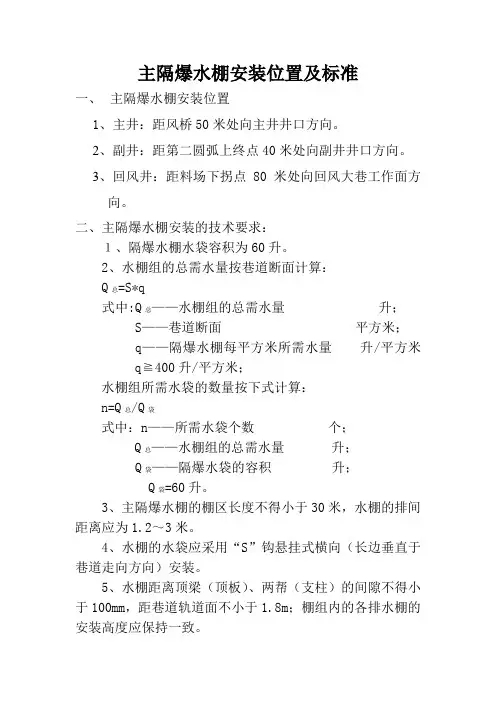

主隔爆水棚安装位置及标准
一、主隔爆水棚安装位置
1、主井：距风桥50米处向主井井口方向。
2、副井：距第二圆弧上终点40米处向副井井口方向。
3、回风井：距料场下拐点80米处向回风大巷工作面方
向。
二、主隔爆水棚安装的技术要求：
１、隔爆水棚水袋容积为60升。
2、水棚组的总需水量按巷道断面计算：
Q总=S*q
式中:Q总——水棚组的总需水量升；
S——巷道断面平方米；
q——隔爆水棚每平方米所需水量升/平方米q≧400升/平方米；
水棚组所需水袋的数量按下式计算：
n=Q总/Q袋
式中：n——所需水袋个数个；
Q总——水棚组的总需水量升；
Q袋——隔爆水袋的容积升；
Q袋=60升。
3、主隔爆水棚的棚区长度不得小于30米，水棚的排间距离应为1.2～3米。
4、水棚的水袋应采用“S”钩悬挂式横向（长边垂直于巷道走向方向）安装。
5、水棚距离顶梁（顶板）、两帮（支柱）的间隙不得小于100mm，距巷道轨道面不小于1.8m；棚组内的各排水棚的安装高度应保持一致。
6、水棚应设置在巷道的直线段内，与巷道的交岔口、转弯处、变坡处之间的距离不得小于50m，严禁安装在巷道局部挑顶的地点。
7、所有隔爆水棚挂钩要做到整齐，不脱钩，角度在30-60度之间。
8、隔爆水棚实行专人挂牌管理，牌板由各负责队负责制作、悬挂和维护。
9、各负责队要按规定及时补充水袋水量，保持满足水量要求。
隔爆水棚安装标准
隔爆水棚安装标准
1、水棚应设置在巷道的直线段内。
2、水棚与巷道交叉口、转弯处的距离须保持50－75m，与风门的距离须大于25m。
3、在采、掘工作面设置辅助隔爆棚的顺槽巷道应设多组水棚，每组间距不得大于200m。
4、水棚的用水量按巷道断面积计算：主要隔爆水棚不小于400L/m2,辅助水棚不小于200L/m2。
5、集中式主要水棚的棚区长度不小于30m，集中式辅助水棚的棚区长度不小于20m，水棚排距1.2－3.0m，水槽（袋）之间的间隙以及与支架或巷壁之间的间隙之和不得大于1.5m，水槽（袋离不得小于0.1m，水棚距巷道轨道不应小于1.8m，水棚应保持同一高度，需要挑顶时，水棚区内的巷道断面应与其前后各20m长的巷道断面一致。
6、水棚要挂牌管理，明确专人管理和维护。
要经常保持水袋的完好和规定的水量，并每半月检查、添加补充一次。
7、主要棚区长度不少于30米，辅助棚区长度不少于20米。
8、水棚挂钩位置要对正，相向布置（钩尖与钩尖相对）角度为（60+5）度，钩尖长度为25mm。
）边与巷壁、支架、顶板、构筑物之间的距第八条水棚之间的间隙与水棚同支架或巷壁质检的间隙和不得大于1.5米，棚边与巷壁之间的距离不得小于0.1米，水棚距巷道轨道面不应小于1.8米，棚区内各排水棚的安装高度应一致，棚区巷道需挑顶时，其断面和形状与其前后各20米长度的巷道保持一致。
隔爆水棚和防尘水幕安装要求
隔爆水棚和防尘水幕安装要求一、隔爆水棚（一）主要隔爆水棚的安装标准1、主要隔爆水棚安装在矿井主要进、回风井筒及大巷内，水棚设臵在直线平段巷道内，棚区巷道断面应与前后各20 米的巷道断面一致，与巷道交叉口、转弯处距离不得小于50 米。
2、根据巷道断面计算，主要隔爆水棚水量不低于400L/m2，水棚的排间距为1.5m，且棚区长度不小于30 米。
3、水袋之间的间隙与水袋同巷壁之间的间隙之和不得大于1.5 米，棚边与巷壁之间的距离不得小于0.1 米，水棚距巷道轨面高度不得小于1.8 米，棚区内各排水棚的安装高度应保持一致，各水棚之间必须平行安装布臵。
4、每组水棚必须使用同一规格的水袋，不同规格的水袋不得掺混使用。
5、主要隔爆水棚由通防工区统一安装和管理。
副井断面14.33m26、主要水棚总距离不小于30米、辅助不小于20米。
排拒3米、2米。
G=gS式中: G——总水量，kg；g——每平方米巷道所需水量，kg/m2；g=大巷400.顺槽200.S——巷道断面积，m2。
（二）辅助隔爆水棚的安装标准1、辅助隔爆水棚安设在掘进工作面及回采工作面两顺槽巷道内，水棚应设臵在直线平段巷道内，水棚与工作面的距离必须保持60m～200m 范围内。
2、根据巷道断面计算，辅助水棚的水量不低于200L/m2。
3、水棚的间排距为1.2～3.0m，且棚区长度不小于20 米，安装水棚位臵巷道断面应与前后各20 米长的巷道断面一致。
4、水袋之间的间隙与水袋与巷壁之间的间隙之和不得大于1.5 米，棚边与巷壁之间的距离不得小于0.1 米，水棚距巷道轨面高度不得小于1.8 米，棚区内各排水棚的安装高度应保持一致，并与巷道拐弯、交叉口的距离不小于50 米。
5、每处水棚必须使用同一规格的水袋，不得混用。
二、防尘水幕1、矿井主要进风大巷及回风巷、采煤工作面进回风巷、掘进工作面的迎头、喷浆机回风流下方5m范围内都必须安装风流净化水幕，责任单位为该地段的管辖单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔爆水棚安设标准
山西吕梁离石永聚煤业有限公司
2016年09月12日
永聚煤业隔爆水棚安设标准为了在井下现有隔爆设施的基础上，进一步完善隔爆设施，达到质量标准化，特编写本标准，望施工队组严格执行。
一、矿井巷道概况
我矿主斜井、副斜井、行人斜井为进风井，立井为回风井，故不设隔爆水棚。
6#：6#集中轨道巷、6#集中回风巷、6#轨道大巷、6#运输大巷、6#回风大巷、6102运输顺槽、6102回风顺槽、6101回风顺槽、6101运输顺槽
10#：10#集中轨道巷、10#集中回风巷、10#集中运输巷、10#轨道大巷、10#运输大巷、10#回风大巷、10102运输顺槽、10102回风顺槽、10101回风顺槽、10101运输顺槽
二、隔爆设施安装标准
1、水棚应设置在巷道的直线段内。
2、水棚与巷道交叉口、转弯处的距离须保持50－75m，与风门的距离须大于25m。
3、在采、掘工作面设置辅助隔爆棚的顺槽巷道应设多组水棚，位置应设在距工作面60-200米范围内。
4、每组间距不得大于200m。
5、水棚的用水量按巷道断面积计算：主要隔爆水棚不小于400L/m2,辅助水棚不小于200L/m2。
6、集中式主要水棚的棚区长度不小于30m，集中式辅助水棚的棚
区长度不小于20m，水棚排距1.2－3.0m，水槽（袋）之间的间隙以及与支架或巷壁之间的间隙之和不得大于 1.5m，水槽（袋）边与巷壁、支架、顶板、构筑物之间的距离不得小于0.1m，水棚距巷道轨道不应小于 1.8m，水棚应保持同一高度，需要挑顶时，水棚区内的巷道断面应与其前后各20m长的巷道断面一致。
7、水棚要挂牌管理，明确专人管理和维护。
要经常保持水袋的完好和规定的水量，并每星期检查、添加补充一次。
8、隔爆水袋必须符合煤矿用隔爆水棚通用技术条件规定，经国家质检部门检验合格。
9、水棚挂钩位置要对正。
三、井下隔爆设施安设数量及规格
井下各巷道水棚的安设地点，由施工队组根据井下实际情况选择（平直巷道内)，每组隔爆水棚之间距离为200m。
6#：
1、6#集中轨道巷：断面10.92m2，安设主隔爆水棚1组，应设水量4368L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
2、6#集中回风巷：断面10.92m2，安设主隔爆水棚2组，应设水量4368L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
3、6#轨道大巷：断面10.92m2，安设主隔爆水棚3组，应设水量4368L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
4、6#运输大巷：断面10.92m2，安设主隔爆水棚3组，应设水量4368L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
5、6#回风大巷：断面10.92m2，安设主隔爆水棚3组，应设水量4368L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
6、6102运输顺槽：断面11.44m2，安设辅隔爆水棚3组，应设水量2288L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于20m。
7、6102回风顺槽:掘进距离短，现不设隔爆水棚，随着掘进的延伸，在跟进。
8、6101运输顺槽：断面10.92m2，安设辅隔爆水棚1组，应设水量2184L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
9、6101回风顺槽：断面10.92m2，安设辅隔爆水棚1组，应设水量2184L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
10#：
1、10#集中轨道巷：断面15.9m2，安设主隔爆水棚1组，应设水量6360L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
2、10#集中回风巷：断面15.4m2，安设主隔爆水棚2组，应设水量6160L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
3、10#集中运输巷：断面13.34m2，安设主隔爆水棚1组，应设水量5336L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
4、10#轨道大巷：断面15.4m2，安设主隔爆水棚3组，应设水量6160L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
5、10#运输大巷：断面15.4m2，安设主隔爆水棚3组，应设水量6160L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
6、10#回风大巷：断面15.4m2，安设主隔爆水棚3组，应设水量
6160L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
7、10102运输顺槽：断面15.4m2，安设辅隔爆水棚5组，应设水量3080L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
8、10102回风顺槽：断面15.4m2，安设辅隔爆水棚5组，应设水量3080L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
9、10101运输顺槽：断面15.4m2，安设辅隔爆水棚6组，应设水量3080L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
10、10101回风顺槽：断面15.4m2，安设辅隔爆水棚6组，应设水量3080L，水袋容量60L，水棚排距1.2-3.0m，棚区长度不小于30m。
山西吕梁离石永聚煤业有限公司通风科 2016年09月12日。
