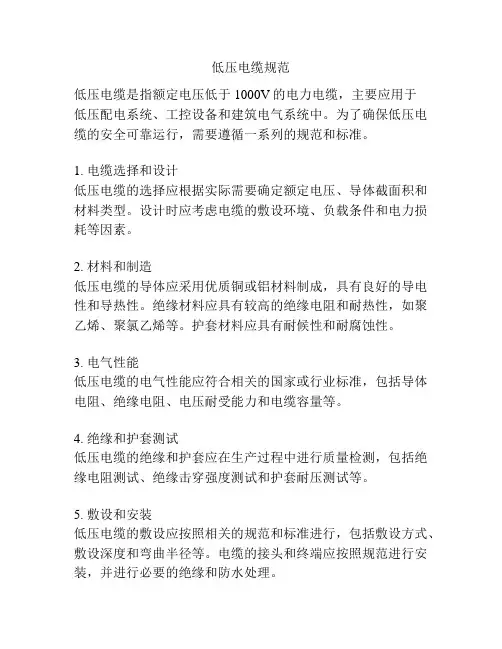

低压电缆规范低压电缆是指额定电压低于1000V的电力电缆，主要应用于低压配电系统、工控设备和建筑电气系统中。
为了确保低压电缆的安全可靠运行，需要遵循一系列的规范和标准。
1. 电缆选择和设计低压电缆的选择应根据实际需要确定额定电压、导体截面积和材料类型。
设计时应考虑电缆的敷设环境、负载条件和电力损耗等因素。
2. 材料和制造低压电缆的导体应采用优质铜或铝材料制成，具有良好的导电性和导热性。
绝缘材料应具有较高的绝缘电阻和耐热性，如聚乙烯、聚氯乙烯等。
护套材料应具有耐候性和耐腐蚀性。
3. 电气性能低压电缆的电气性能应符合相关的国家或行业标准，包括导体电阻、绝缘电阻、电压耐受能力和电缆容量等。
4. 绝缘和护套测试低压电缆的绝缘和护套应在生产过程中进行质量检测，包括绝缘电阻测试、绝缘击穿强度测试和护套耐压测试等。
5. 敷设和安装低压电缆的敷设应按照相关的规范和标准进行，包括敷设方式、敷设深度和弯曲半径等。
电缆的接头和终端应按照规范进行安装，并进行必要的绝缘和防水处理。
6. 运行和维护低压电缆的运行应按照其额定电压和负载条件进行，不得超过其允许的电流容量。
定期对电缆进行绝缘测试和外观检查，发现问题及时修复或更换。
7. 安全措施低压电缆的敷设和使用过程中应遵循相关的安全措施，如保持适当的距离、接地保护和避免过载等。
总之，低压电缆规范主要涵盖了电缆选择和设计、材料和制造、电气性能、绝缘和护套测试、敷设和安装、运行和维护以及安全措施等方面的要求，旨在确保低压电缆的安全可靠运行。
这些规范和标准的应用将有助于提高低压电缆的质量和可靠性，保护电力设备和人身安全。
低压电力电缆技术规范标准[详]
![低压电力电缆技术规范标准[详]](https://img.taocdn.com/s3/m/9390c41f482fb4daa48d4b03.png)
低压电力电缆技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (10)4 试验 (10)5 包装及运输 (13)低压电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 12706 额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件IEC 60502 额定电压1kV（Um＝1.2kV）到30kV Um＝36kV）的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计规范2 技术参数及要求2.1 设备名称1kV交联电缆2.2 系统额定电压：1kV及以下2.3 电缆额定电压（U0/U）：0.6/1kV2.4 额定频率：50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。
地下敷设时电缆局部可能完全浸于水中。
2.6 0.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
2.7 结构材料2.7.1 导体2.7.1.1 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线。
2.7.1.2 铜导体应符合GB 3953中的TY型圆铜线。
导线的节距比、绞向应符合GB 3957的规定。
2.7.2 绝缘2.7.2.1 绝缘采用交联聚乙烯。
2.7.2.2 绝缘应紧密挤包在导体上，绝缘表面应平整，色泽均匀。
交联聚乙烯绝缘电缆的交联工艺可采用硅烷交联、辐照交联等。
2.7.2.3 各截面绝缘标称厚度见GB/T12706，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称值的90％-0.1mm。
