步进电机环形分配器

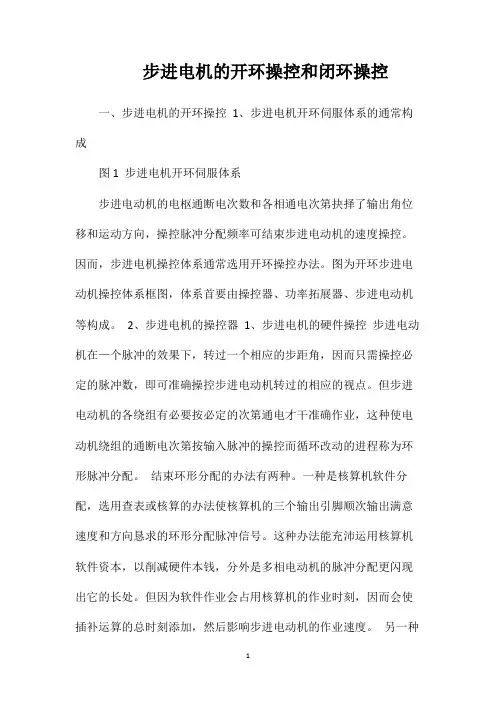

步进电机的开环操控和闭环操控
步进电机的开环操控和闭环操控一、步进电机的开环操控1、步进电机开环伺服体系的通常构成图1 步进电机开环伺服体系步进电动机的电枢通断电次数和各相通电次第抉择了输出角位移和运动方向，操控脉冲分配频率可结束步进电动机的速度操控。
因而，步进电机操控体系通常选用开环操控办法。
图为开环步进电动机操控体系框图，体系首要由操控器、功率拓展器、步进电动机等构成。
2、步进电机的操控器1、步进电机的硬件操控步进电动机在—个脉冲的效果下，转过一个相应的步距角，因而只需操控必定的脉冲数，即可准确操控步进电动机转过的相应的视点。
但步进电动机的各绕组有必要按必定的次第通电才干准确作业，这种使电动机绕组的通断电次第按输入脉冲的操控而循环改动的进程称为环形脉冲分配。
结束环形分配的办法有两种。
一种是核算机软件分配，选用查表或核算的办法使核算机的三个输出引脚顺次输出满意速度和方向恳求的环形分配脉冲信号。
这种办法能充沛运用核算机软件资本，以削减硬件本钱，分外是多相电动机的脉冲分配更闪现出它的长处。
但因为软件作业会占用核算机的作业时刻，因而会使插补运算的总时刻添加，然后影响步进电动机的作业速度。
另一种是硬件环形分配，选用数字电路树立或专用的环形分配器材将接连的脉冲信号经电路处理后输出环形脉冲。
选用数字电路树立的环形分配器通常由分立元件（如触发器、逻辑门等）构成，特征是体积大、本钱高、可靠性差。
2、步进电机的微机操控：现在，伺服体系的数字操控大都是选用硬件与软件相联络的操控办法，其间软件操控办法通常是运用微机结束的。
这是因为依据微机结束的数字伺服操控器与仿照伺服操控器比照，具有下列长处：（1）能显着地降低操控器硬件本钱。
速度更快、功用更新的新一代微处理机不断涌现，硬件费用会变得很廉价。
体积小、分量轻、耗能少是它们的一同长处。
（2）可显着改进操控的可靠性。
集成电路和大计划集成电路的均匀无缺点时（MTBF）大大善于分立元件电子电路。
（3）数字电路温度漂移小，也不存在参数的影响，安稳性好。
步进电机的环形分配器类型_解释说明以及概述
步进电机的环形分配器类型解释说明以及概述1. 引言1.1 概述本文将探讨步进电机中的一种重要组件，即环形分配器类型。
通过解释和说明环形分配器的概念、特点以及工作原理，我们可以深入了解其在步进电机系统中的重要作用。
1.2 文章结构文章将按照以下结构进行叙述：引言、正文、环形分配器类型解释说明、步进电机类型概述和结论。
通过这样的层次结构，读者能够逐步了解步进电机和环形分配器之间的关系，并对它们的特点有一个全面且清晰的认识。
1.3 目的本文旨在介绍并阐明环形分配器类型在步进电机系统中的作用。
通过对环形分配器的原理和特点进行详细讲解，读者可以更好地理解步进电机系统的运行原理，以及为什么环形分配器是必不可少的组成部分。
此外，本文还将探讨不同类型步进电机的特点，并展望未来环形分配器类型和步进电机发展方向。
以上就是“1. 引言”部分内容，请根据需要进行修改和完善。
2. 正文正文部分将详细介绍环形分配器类型以及它与步进电机之间的关系。
本节将涵盖环形分配器类型的工作原理、结构和特点，以及步进电机的基本原理和应用领域。
在此之前，让我们先了解一下什么是环形分配器类型。
环形分配器类型是指一种特殊的外围装置，用于控制步进电机的旋转方向和速度。
它可以根据输入信号来驱动电机按照预定模式旋转。
环形分配器类型通常由一个或多个传感器和相关控制电路组成。
接下来，我们将关注环形分配器类型的主要特点。
首先，它具有高精度和可靠性，能够实现精确的位置控制和旋转角度测量。
其次，环形分配器类型具有快速响应速度和较低的噪音水平，可以满足高性能应用对转动效果的要求。
此外，它还具有较高的承载能力和抗干扰能力，在恶劣环境条件下依然稳定运行。
然后，我们来看一看环形分配器类型的工作原理。
在操作过程中，传感器将检测到输入信号，并将其转换为电信号，然后通过控制电路将指令传递给步进电机。
根据不同的输入信号，环形分配器可以确定旋转方向和速度，并将步进电机驱动到相应位置或以特定步长旋转。
步进电动机伺服系统概述
图6-7 矩角特性
6.2 步 进 电 动 机伺 服系统
图6-8 步进电动机静态矩角特性曲线 图6-9 启动转矩
如图6-8所示，三相步进电动机各相的矩 角特性曲线的相位差为1/3周期，其中曲线 A和曲线B的交点所对应的力矩Tq是电动机 运行状态的最大启动转矩。也就是说，只 有负载转矩TL小于Tq，电动机才能正常启 动运行；否则，容易造成丢步，电动机也 不能正常启动。
(输入信号)
CNl-7 CN1-8
RDY COM
控制回路正常 (输出信号)
输出信号公共点
CNl-9 ZERO
电气循环原点 (输出信号)
单脉冲方式时，正反转方向(DIR DIR )信号
双脉冲方式时，反转脉冲(CCW、CCW )信号
当控制电源、回路正常时，输出低电平信号
RDY、ZERO输出信号的公共点 半步运行时每二十拍送出一电气循环原点 整步运行时每十拍送出一电气循环原点
6.2 步 进 电 动 机伺 服系统
图6-5 步进电动机原示意图
图6-6 三相反应式步进电机工作原理示意图
对每一相绕组通电的操作称为一拍，则A、B、C三相绕组轮流通电需要三
拍，从上面分析可知，电动机转子转动一个齿距需要三拍操作。实际上，电
动机每一拍都转一个角度，也称前进了一步，这个转过的角度称为步距角，
最高工作频率，记为fmax。它是决定定子绕组通电状态最高变化频率的 参数，即决定了步进电动机的最高转速。
6.2 步 进 电 动 机伺 服系统
5．矩频特性 矩频特性T=F(f)所描述的是
步进电动机连续稳定运行时输出 转矩与连续运行频率之间的关系 。如图6-10所示，该特性曲线上 每一频率f所对应的转矩为动态 转矩T。可见，动态转矩的基本 趋势是随连续运行频率的增大而 降低。
《步进电机》PPT课件
➢ 当V相通电，U、W相不通电，如图3.3b所示，2、4齿 与V相对齐；
➢ 当W相通电，U、V相不通电，如图3.3c所示，1、3齿 与W相对齐；
整理ppt
8
整理ppt
9
由此可见，当通电顺序为U→V → W→U →V →…时，转子便顺时针方向一步一步地转动，通 电状态每换接一次，转子前进一步，一步对应的 角度称为步距角。
上述两种通电方式的组合。即通电方式为：U → UV → V → VW→W → WU →U →… 称为三相六拍通电，如图3.4所示。 三相六拍通电方式的步距角减小一倍。
整理ppt
13
3.1.2 小步距角步进电动机
实际的小步距角电动机如图3.5所示。它的定子内 圆和转子外圆上均有齿和槽，而且定子和转子的 齿宽和齿距相等。
第3章 步进电动机传动控制
3.1 步进电动机 3.2 步进电动机的环形分配器 3.3 步进电动机的驱动电路
整理ppt
1
步进电动机是一种将电脉冲信号转换成直线或 角位移的执行元件。步进电动机的运动由一系列电脉 冲控制，脉冲发生器所产生的电脉冲信号，通过环形 分配器按一定的顺序加到电动机的各相绕组上。为了 使电动机能够输出足够的功率，经过环形分配器产生 的脉冲信号还需要进行功率放大。
整理ppt
11
（2）通电方式 双相轮流通电方式
每次有两相绕组通电，通电状态切换时，转子转动平稳， 且输出力矩较大，这种通电方式定位精度高而且不易 失步。
以三相反应式电动机为例，双相轮流通电方式为：UV → VW→WU →UV →… 称为三相双三拍通电。
整理ppt
12
（2）通电方式 单双相轮流通电方式
步进电机的单脉冲控制、双脉冲控制、开环控制和闭环控制
步进电机的单脉冲控制、双脉冲控制、开环控制和闭环控制
步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。
虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机的单脉冲控制与双脉冲控制步进电机的控制有单电压和高低电压控制之分；
单电压控制用一串脉冲信号控制一个电子开关的通、断来控制电机驱动绕组得电、失电；高低电压控制在单电压控制的基础上，用另一串脉冲控制一个电子开关的通、半导通，两个开关串联，两个控制脉冲同频率但不同相位和宽度。
达到给绕组的供电电压全、一半、迅速关断的目的。
步进电机的开环控制和闭环控制步进电机的开环控制
1、步进电机开环伺服系统的一般构成
步进电动机的电枢通断电次数和各相通电顺序决定了输出角位移和运动方向，控制脉冲分配频率可实现步进电动机的速度控制。
因此，步进电机控制系统一般采用开环控制方式。
图为开环步进电动机控制系统框图，系统主要由控制器、功率放大器、步进电动机等组成。
2、步进电机的控制器
1、步进电机的硬件控制
步进电动机在个脉冲的作用下，转过一个相应的步距角，因而只要控制一定的脉冲数，即。
8713硬件环行分配器讲稿
这一讲主要介绍硬件环行分配器和软件环形分配器，在这之前加一个步进电机控制系统框图结构，不要那个具体的软硬件的电气原理图，而把具体的电气原理图放在硬件环行分配器和软件环形分配器中。
以保证时间充足，且不重复。
8713硬件环行分配器主要生产厂家：PMM8713:三洋公司MB8713:富士通公司5G8713:国产主要功能及性能：三相步进电机：单三拍、双三拍、六拍四相步进电机：单四拍、双四拍、八拍单时钟输入、双时钟输入正反转控制初始化复位工作方式及输入脉冲状态监测4-18V直流电源输出电流：20mA引脚功能：8713是双列直插式16引脚芯片，主要引脚功能为：1：正转脉冲输入端2：反转脉冲输入端此2引脚供双时钟输入方式采用。
3：脉冲输入端， 0：低电平；1：高电平4：转向控制端， 0：反转； 1：正转此2引脚供单时钟输入方式采用。
5：工作方式选择输入引脚6：工作方式选择输入引脚此2引脚联合使用，即：00=双三（四）拍； 11= 三六（四八）拍01=10=单三（四）拍7：三相或四相选择输入引脚，0：三相；1：四相13~10：依次为A、B、C、D各相输出引脚。
硬件接口电路图示接线工作方式：因5、6、7三引脚直接接高电平，故其为：单时钟、四相电机、工作在四相八拍方式。
8255地址：总地址：4000H-4003HA口: 4000HB口: 4001HC口: 4002HK口: 4003H8255工作方式字：初始化MOV DPTR , 4003HMOV A , 80HMOVX @DPTR , A步进电机运行字：按照逐点比较法输出的步进电机控制字：X正向一步：03HX负向一步：01HY正向一步：0CHY负向一步：04HX正向一步标准语句：MOV DPTR , 4000HMOV A , 03HMOVX @DPTR , A。
步进电机系统的组成及原理
步进电机系统的组成及原理摘要：步进电机控制系统应含有步进电机、步进驱动器、直流电源以及控制器,本文将从控制器的选型及使用方法，驱动器的使用方法等方面着重阐述。
关键词：步进电机，驱动器，步距角,细分，脉冲1。
步进控制系统的组成步进电机控制系统主要是由控制器、步进驱动器、步进电机以及直流电源组成。
控制器，主要的功能是每秒发射一定数量的脉冲给步进电机驱动器的脉冲接收端子，通常这一部分每秒发射的脉冲数量是可以人为控制；第二部分是步进电机驱动器，主要是由脉冲接收端子、步进电机正反装的控制、步进电机脱机控制、细分调节、步进电机工作电流调节、电源和步进电机接线端子组成;第三部分是步进电机，通常有4引线、6引线、8引线，所谓引线也就是指步进电机的外接电线。
2。
控制器选型步进电机控制器又称精准定位控制模块，此模块可以是晶体管型PLC或是脉冲发生器。
以三菱FX2N系列的晶体管PLC为例，其主体型号分为交直流MR继电器型和直流MT晶体管型,根据步进马达驱动器的工作原理，若想发射出脉冲，则必须选用MT晶体管型PLC.3。
驱动器各部分含义以及用法根据步进电机的组成，脉冲接收端子也就是环形分配器，其主要功能是是把外部CP+与CP-间所产生的脉冲进行分配,给功率放大器，功率放大器相应相的晶体管导通，使步进电机的每一相绕组有规律的得电。
DIR+和DIR-，是步进电机的方向信号,即电动机的正反转，当DIR+与DIR—形成回路时步进电动机则反转，反之则正转.另外步进电机在停止时，通常有一相得电,电机的转子被锁住，所以当需要转子松开时，可以使用脱机信号ENA+与ENA-形成回路。
步进电机的另外两个主要的组成部分是步进电机驱动器的细分调节和所带负载步进电机的工作电流的选择。
为了更好的了解什么叫细分之前，应当先了解下什么叫步距角，电机每拍转动的角度,称步距角，步距角和电机的结构有关.步距角其实就是一个度量单位，也就是如何衡量马达行走的距离,也就是脉冲马达旋转的角度，步距角越小，步进电机旋转的精度就越高,所以我们可以根据步距角来控制马达转动的精确角度。
环形分配器
1）首先应该明白步进电机的机构和原理，步进电机一个永磁的转子，转子上有多少不等的槽。定子是一相相的线圈绕组
2）旋转。磁场旋转越快，电机就转动越快
3）步进电机的驱动。就是给各个相轮流分配电压，产生旋转磁场，这样电机才能转动。一般来说，我们给电机通入的是脉冲串，这个脉冲串需要轮流循环的通入到电机各相绕组中，就需要环形分配了，环形分配，一般考驱动器来完成，也就是，你给驱动器通入脉冲串，驱动器会自动环形分配到步进电机各个绕组中去的 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机环形分配器
（1）工作原理
步进电机控制主要有三个重要参数即转速、转过的角度和转向。
由于步进电机的转动是由输入脉冲信号控制，所以转速是由输入脉冲信号的频率决定，而转过的角度由输入脉冲信号的脉冲个数决定。
转向由环形分配器的输出通过步进电机A、B、C相绕组来控制，环形分配器通过控制各相绕组通电的相序来控制步电机转向。
如图1给出了一个双向三相六拍环形分配器的逻辑电路。
电路的输出除决定于复位信号RESET外，还决定于输出端Q A、Q B、Q C的历史状态及控制信号－EN使能信号、CON正反转控制信号和输入脉冲信号。
其真值表如表1所示。
图1 步进电机环形分配器
表1 真值表
（2）程序设计
程序设计采用组合逻辑设计法，由真值表可知：
当CON＝0时，输出Q A、Q B、Q C的逻辑关系为：
当CON＝1时，输出Q A、Q B、Q C的逻辑关系为：
当CON＝0，正转时步进机A、B、C相线圈的通电相序为：
当CON＝1，反转时各相线圈通电相序为：
Q A、Q B、Q C的状态转换条件为输入脉冲信号上升沿到来，状态由前一状态转为后一状态，所以在梯形图中引入了上升沿微分指令。
PLC输入/输出元件地址分配见表2。
表2 PLC输入/输出元件地址分配表
根据逻辑关系画出步进电机机环形分配器的PLC梯形图，如图2所示。
CON10
Z EN CLK A B C A B C
1ΦΦ100100
01↑101110
01↑001010
01↑011011
01↑010001
01↑110101
01↑100100
PLC IN代号PLC OUT代号
X0CLK Y0Q A
X1EN Y1Q B
X2RESET Y2Qc
X3CON
图2 环形分配器的梯形图
梯形图工作原理简单分析如下：设初始状态为RESET有效。
X2常开触点闭合，Y0输出为“1”状态，Y1、Y2为“0”状态，RESET无效后，上述三输出状态各自保持原状态。
CON＝0（X3=0），当EN（X1=1）有效，且有输入脉冲信号CLK（X0）输入，CLK（X0）上升沿到来，M0辅助继电器常开触点闭合一个扫描周期。
在此期间，各输出继电器状态自保持失效，Y0输出保持为“1”状态，Y1输出由“0”变“1”，Y2输出状态为“0”。
一个扫描周期过后，M0常开触点断开，常闭触点闭合，各输出继电器状态恢复自保持，等待下一个输入脉冲信号上升沿的到来。
其它部分请读者自己分析。
4。
