电动葫芦滑触线及电缆截面选择计算
电缆截面的计算
1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。
可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。
2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。
使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
滑触线选型计算
滑触线选型计算
一、选型计算
1.不同的已知条件，有不同的算法，这里选择两种情况计算：
●已知用电设备或起重机的各点击功率
（1）滑线载流量的选择
必须保证相应滑触线载流量I n 不小于总计算额定电流I NG ,即
I n ≥I NG ,I NG =ΣI N
我们所提供的滑线载流量在40℃时的载流量，若工作环境温度超过40℃，须按下式进行计算I n ＝I 40℃f A I 40℃:40℃时的载流量 f A ：
（2）滑线型号的确定
a 根据使用条件（如安装环境、运行速度等）选择滑线的型号；
b 根据总计算额定电流I NG ，选择相应截面的滑线。
（3）负载计算电流的计算
负载计算电流的大小直接影响滑触线电压降的结果，其算法有很多种（有的资料按尖峰电流计算），本公司根据多年的经验及参考国内外相关行业的算法，采用以下算法进行计算：
I G ＝ΣI A +ΣI N I A ：启动电流[A] I N ：额定电流[A]
影响滑触线选型的三大因素:
在选购滑触线时，消费者一定要根据实际使用需求进行选择，并不是所有种类的滑触线都适合实际的使用之中，有以下三大因素会影响到滑触线的选型工作。
1、在选购滑触线时，需要考虑到使用导线的环境，有的空间的湿度比较大，有的空间粉尘多，所以在选择时，环境是其中的一个影响因素;
2、安装空间，有的空间比较特殊，在选择滑触线时，需要选择性能好的导线;
3、电流和电压都会影响到滑触线的选型，电流和电压越大的话，所要选择的滑触线质地就越好，并且需要选择安全型的滑触线进行使用。
以上这些因素都会影响到滑触线的选型，除了这些因素之外，还有工作的温度以及电压的运行速度等等，总之，在选型时，需要考虑很多方面的因素，这样才能够保证滑触线正常使用。

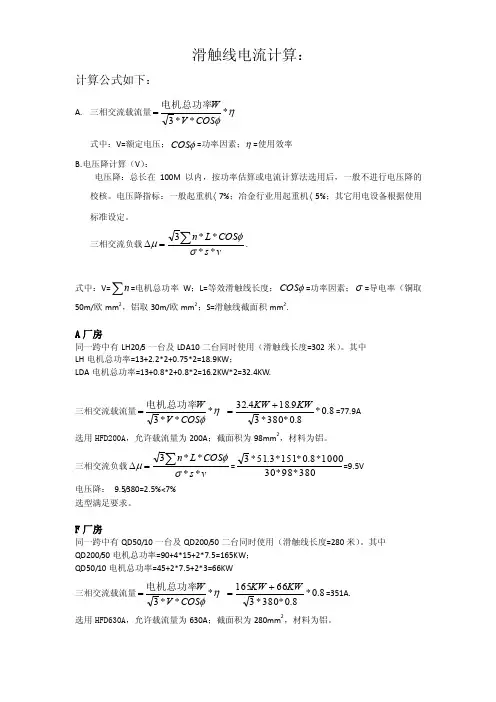

滑触线电流计算
滑触线电流计算：计算公式如下：A. 三相交流载流量ηφ***3COS V W电机总功率=式中：V=额定电压；φCOS =功率因素；η=使用效率B.电压降计算（V ）：电压降：总长在100M 以内，按功率估算或电流计算法选用后，一般不进行电压降的校核。
电压降指标：一般起重机〈7%；冶金行业用起重机〈5%；其它用电设备根据使用标准设定。
三相交流负载v s COS L n ****3σφμ∑=∆.式中：V=∑n =电机总功率W ；L=等效滑触线长度；φCOS =功率因素；σ=导电率（铜取50m/欧mm 2，铝取30m/欧mm 2；S=滑触线截面积mm 2.A 厂房同一跨中有LH20/5一台及LDA10二台同时使用（滑触线长度=302米）。
其中 LH 电机总功率=13+2.2*2+0.75*2=18.9KW ；LDA 电机总功率=13+0.8*2+0.8*2=16.2KW*2=32.4KW.三相交流载流量ηφ***3COS V W电机总功率= 8.0*8.0*380*39.184.32KWKW +==77.9A选用HFD200A ，允许载流量为200A ；截面积为98mm 2，材料为铝。
三相交流负载v s COS L n ****3σφμ∑=∆=380*98*301000*8.0*151*3.51*3=9.5V 电压降： 9.5/380=2.5%<7%选型满足要求。
F 厂房同一跨中有QD50/10一台及QD200/50二台同时使用（滑触线长度=280米）。
其中 QD200/50电机总功率=90+4*15+2*7.5=165KW ；QD50/10电机总功率=45+2*7.5+2*3=66KW 三相交流载流量ηφ***3COS V W电机总功率= 8.0*8.0*380*366165KWKW +==351A. 选用HFD630A ，允许载流量为630A ；截面积为280mm 2，材料为铝。
v s COS L n ****3σφμ∑=∆=380*280*301000*8.0*140*231*3=14V 电压降： 14/380=3%<7%选型满足要求。
电缆截面积选型计算公式
电缆截面积选型计算公式一、引言电缆截面积选型是在电力工程和电气设备设计中非常重要的一项工作。
正确选择合适的电缆截面积可以保证电缆的安全运行和有效传输电能。
本文将介绍电缆截面积选型的计算公式和相关的注意事项。
在进行电缆截面积选型计算时，一般需要考虑以下几个因素：1. 电流负载：电缆的截面积应能承受所传输的电流负载，以避免过载和过热现象的发生。
2. 环境温度：电缆的截面积应能适应所处的环境温度，以确保电缆在不同温度下的正常工作。
3. 电缆长度：电缆的截面积与电缆的长度有关，一般来说，电缆的截面积越大，适用的长度范围就越大。
根据以上因素，可以使用如下公式来计算电缆的截面积：截面积（mm²）= K × I / (ρ × ΔT)其中，K为安全系数，一般取1.5；I为电流负载（A）；ρ为电缆材料的电阻率（Ω·m）；ΔT为电缆的温升（℃）。
三、注意事项在进行电缆截面积选型计算时，需要注意以下几个问题：1. 安全系数的选择：安全系数的选取应根据具体情况进行，一般情况下，建议取较为保守的数值，以确保电缆的安全运行。
2. 电阻率的确定：电阻率是电缆材料的重要参数，不同材料的电阻率不同，应根据具体材料的参数进行计算。
3. 温升的估算：电缆的温升与电流负载和环境温度有关，需要根据实际情况进行估算。
四、实例分析为了更好地理解电缆截面积选型计算的过程，我们来看一个实例分析。
假设某电器设备的电流负载为100A，电缆的材料为铜，电阻率为0.00000172Ω·m，环境温度为25℃，我们需要计算电缆的截面积。
根据上述公式，将参数代入计算，可得：截面积（mm²）= 1.5 × 100 / (0.00000172 × ΔT)假设我们希望电缆的温升不超过20℃，那么可以计算出电缆的截面积为：截面积（mm²）= 1.5 × 100 / (0.00000172 × 20) = 514.71 mm²根据计算结果，我们可以选择截面积为515 mm²的电缆。
滑触线选型计算书
起重机滑触线计算书一、起重机配置现场为两台完全相同的140T桥式起重机，起重机电机配置如下：1、主升电机：37KW1台电流：80A2、副升电机：18.5KW1台电流：42A3、小车电机：7.5KW2台电流：20*2=40A4、大车电机：11KW4台电流：25*4=100A二、计算准备1、计算电流：考虑两台车同时用，单机构最大电流为大车电流，单台100A,同时用时为200A,变频启动时，电机启动瞬间电流最大为电机的2倍，即单机构最大峰值电流为400A。
极限情况为大车和主升同时用。
计算电流=单机构最大峰值电流+单机构第二大电流=400+80*2=560A2、交流阻抗：因技术要求最小为800A滑线，查800A滑线的交流阻抗为0.00012欧/米。
3、功率因数：异步绕线电机按0.65计算。
4、车间长度：车间长度为151米。
5、正常工作极限电流：正常工作时，可能出现的极限电流为各机构电流和：正常工作极限电流=80*2+42*2+40*2+100*2=524A三、电压降计算800A滑线最大电压降=1.73*计算电流*车间长度*交流阻抗*功率因数=1.73*560*151*0.00012*0.65=11.4V四、选型规范1、滑线额定电流需大于正常工作极限电流。
2、最大电压降需小于5%,即19V。
（因额定电压为380V,5%电压为380*5%=19V）四、选型验证1、选用800A单极滑触线，滑线额定电流为800A,大于正常工作极限电流524A,满足条件。
2、选用800A单极滑触线，滑线最大电压降为11.4V，小于19V，满足条件。
五、计算结果选择800A单极滑线，完全能满足现场使用要求。
滑触线选型计算
滑触线选型计算
一、选型计算
1.不同的已知条件，有不同的算法，这里选择两种情况计算：
●已知用电设备或起重机的各点击功率
（1）滑线载流量的选择
必须保证相应滑触线载流量I n 不小于总计算额定电流I NG ,即
I n ≥I NG ,I NG =ΣI N
我们所提供的滑线载流量在40℃时的载流量，若工作环境温度超过40℃，须按下式进行计算I n ＝I 40℃f A I 40℃:40℃时的载流量 f A ：
（2）滑线型号的确定
a 根据使用条件（如安装环境、运行速度等）选择滑线的型号；
b 根据总计算额定电流I NG ，选择相应截面的滑线。
（3）负载计算电流的计算
负载计算电流的大小直接影响滑触线电压降的结果，其算法有很多种（有的资料按尖峰电流计算），本公司根据多年的经验及参考国内外相关行业的算法，采用以下算法进行计算：
I G ＝ΣI A +ΣI N I A ：启动电流[A] I N ：额定电流[A]
影响滑触线选型的三大因素:
在选购滑触线时，消费者一定要根据实际使用需求进行选择，并不是所有种类的滑触线都适合实际的使用之中，有以下三大因素会影响到滑触线的选型工作。
1、在选购滑触线时，需要考虑到使用导线的环境，有的空间的湿度比较大，有的空间粉尘多，所以在选择时，环境是其中的一个影响因素;
2、安装空间，有的空间比较特殊，在选择滑触线时，需要选择性能好的导线;
3、电流和电压都会影响到滑触线的选型，电流和电压越大的话，所要选择的滑触线质地就越好，并且需要选择安全型的滑触线进行使用。
以上这些因素都会影响到滑触线的选型，除了这些因素之外，还有工作的温度以及电压的运行速度等等，总之，在选型时，需要考虑很多方面的因素，这样才能够保证滑触线正常使用。
电缆截面的选择方法及计算示例
电缆截面的选择方法及计算示例1 按长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。
根据这一原则，在选择电缆截面时，必须满足下列条件：Imax≤I0K式中：Imax——通过的最大连续负荷载流量（A）；I0 ——指定条件下的长期允许载流量（A），见附表1；K ——长期允许载流量修正系数，见附表2.举例：某工厂主变压器容量S为12000KVA，若以直埋35KV交联电缆供电，试问应选择多大电缆截面？（土壤温度最高30℃，土壤热阻系数2.5）解：按下列计算电缆线路应通过的电流值I===198（A）查附表1-12得：铜芯交联电缆8.7/10KV 3×95mm2，最大连续负荷载流量为220A，25℃。
由于敷设土壤温度最高为30℃，应进行温度修正。
查附表2-2得修正系数为0.96. I修=220（A）×0.96=211（A）通过土壤温度的修正后该电缆的连续负荷载流量虽只有211（A），仍能满足电缆线路198（A）的要求。
2 按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点：电缆导体截面的选择，不仅要考虑电缆线路的初始成本，而且要同时考虑电缆在寿命期间的电能损耗成本。
因此要从经济电流密度来选择电缆截面。
（1）经济电流密度计算式：J=（2）电缆经济电流截面计算式：Sj=Imax/J式中：J——经济电流密度（A/mm2）；Sj——经济电流截面（mm2）；B=（1+Yp+Ys）(1+λ1+λ2)，可取平均值1.0014；P20————20℃时电缆导体电阻率（Ω·mm2/m）铜芯为18.4×10-9，，铝芯为31×10-9，计算时可分别取18.4和31。
d20————20℃时电缆导体的电阻温度系数（1/℃）。
滑触线工程计量与计价
按涂一遍考虑。 ⑤ 滑触线的辅助母线安装，执行“车间带形母线安装”安装项目。 ⑥ 滑触线拉紧装置及挂式支持器制作项目的固定支架执行“铁构件制作” 子目。 【例8.16】 根据例8.15的计算结果，套用相关定额子目，计算滑触线装置 安装定额费用。 【解】套用相关定额子目。
超高费：（1364.59×0.78+207.66×0.8+14.83×2）×33% = 415.86（元） 【例8.17】根据例8.15和8.16的计算结果，编制滑触线装置安装工程量清单， 计算清单项目的合价和综合单价。 【解】 ① 由表8.8可知，本例的工程量清单如下：
④ 滑触线拉紧装置及挂式滑触线支持器制作安装以“套”计量。 ⑤ 滑触线电源指示灯安装以“套”计量。 【例8.15】某工程桥梁式起重机采用三根角钢L50×50×5作为滑触线，标高 为12m，单根长度为26m，两端设置信号灯，采用3横架式滑触线焊接固定支 架共计8副，计算滑触线安装相关工程量。 【解】 角钢滑触线：26×3=78（m）
③ 清单项目的合价为： （19.6288+13.6459×33%+1.05×18.85）×78+
（150.095+20.766×33%+80）×8+（55.02+14.83×33%）×2= 5441.52（元） 综合单价为：5441.52/78 = 69.76（元/m）
安装工程计量与计价
3横架式滑触线支架： 8副 信号灯： 2套 （2）清单使用说明 根据GB50856-2013《通用安装工程工程量计算规范》D.7的规定，滑触 线装置安装工程量清单项目设置、项目特征描述的内容、计量单位及工程量
计算规则应按表8.8执行。
（3）定额使用说明 ① 各种滑触线应区分不同材质、规格，执行相应定额子目。 ② 滑触线及支架安装是按标高不超过10m考虑的，如超过10m，按分册说明 的超高系数计算。 ③ 三相组合为一根的安全节能型滑触线，按单相滑触线子ቤተ መጻሕፍቲ ባይዱ乘以系数2.0。 ④ 滑触线支架的基础铁件及螺栓按土建预埋考虑，滑触线及支架的油漆均
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（V）
数，绕线式电动机取0.65，鼠笼式电动机取0.5。
机启动电流倍数，根据厂家资料选定，若缺厂家资料，则鼠笼式电动机取6.5倍，绕线式电动机取2~
率（kW），见起重装置厂家资料
率（kW），见起重装置厂家资料
机功率（kW），见起重装置厂家资料
机功率（kW），见起重装置厂家资料
机功率（kW），见起重装置厂家资料
0.001235
序号
端部一点供电 设备名称 容量（kW） 数量 行走小车电动机 0.2 1 1 行走大车电动机 主钩电动机 0.8 1 副钩电动机 小计（P∑）
备注
计算负荷 0.2 0 0.8 0 1
计算 一、 1 2
主车 Ig= Ijf=
1.519342814 16.10503382
3 电缆选用4×4，敷设系数考虑0.65 4 滑触线 DHG-4-15/80
参数输入
K3 Ue
cos K
0.5 380 0.5 6.5 0.8 0 0.2 0 0 0 0.8 2.4309485 100 250
综合系数，见说明表7-34 回路额定电压（V）
起重机功率因数，绕线式电动机取0.65，鼠笼
最大一台电动机启动电流倍数，根据厂家资料
P1
主钩电动机功率（kW），见起重装置厂家资料
5 5.1
压降校验 滑触线 Uj= Uj%=
L= 3.849473684 1.013019391
100 m
二、
副车
三、
MCC电缆
3x70+2x35 0.431614907
200 m
6 电缆压降校验 L= 主车 Ul1= 4.972429193
250 m
6
总压降 U1=
9.41706349
说明表7-34
P2
P3
副钩电动机功率（kW），见起重装置厂家资料
行走小车电动机功率（kW），见起重装置厂家
P4
P5
行走小车电动机功率（kW），见起重装置厂家
行走大车电动机功率（kW），见起重装置厂家
P6
Pmax
I e1
行走大车电动机功率（kW），见起重装置厂家 最大一台电动机额定功率(kW） 最大一台电动机额定电流(A）
机功率（kW），见起重装置厂家资料
机额定功率(kW）
机额定电流(A）
），单台吊车按最远端计算；两台吊车按滑线长度的80%计算。
）
附表2
取0.76，鼠笼式电动机取0.87。
时阻抗（Ω /m），查附表1
压降（V/m），查附表1
压降（V/m），查附表2
DHG-4-10/50 滑线额定电流时阻 抗 0.001925
DHG-4-15/80 0.00138
DHG-4-35/140 0.00056
DHG-4-50/170 0.00039
取6.5倍，绕线式电动机取2~2.5
DHG-4-70/210 0.000285
Lhx
Ldl
滑线的长度（m），单台吊车按最远端计算；两 导线的长度（m） 电缆交流电阻（Ω /km）。详见附表2 电缆电抗（Ω /km）。详见附表2
Rj
Xn
sin
Z hx U hx
U dl
0.87 0.00138
绕线式电动机取0.76，鼠笼式电动机取0.87。 滑线额定电流时阻抗（Ω /m），查附表1 滑线单位长度压降（V/m），查附表1 电缆单位长度压降（V/m），查附表2
