示波器实验报告
示波器实验报告数据分析
示波器实验报告数据分析引言示波器是一种常见的电子仪器，用于测量和显示电信号的波形。
在本次实验中，我们使用示波器对特定电路中的信号进行测量，并对所得到的数据进行分析。
本文将按照以下步骤进行数据分析。
步骤1. 实验设置首先，我们需要介绍实验的设置。
在本次实验中，我们使用了一个示波器和一个电路。
电路的详细信息可以在实验手册中找到。
示波器的设置如下：•垂直设置：将垂直刻度设置为适当范围，使得测量的信号波形能够完整显示在示波器屏幕上。
•水平设置：将水平刻度设置为合适的时间范围，以便观察到信号的变化。
•触发设置：根据实验要求，设置触发电平和触发源。
2. 数据采集在示波器设置完成后，我们可以开始采集数据了。
根据实验手册的要求，将电路接入示波器，并启动数据采集。
确保示波器的触发设置正确，并等待信号的出现。
3. 数据分析一旦数据采集完成，我们可以开始对数据进行分析。
以下是一些常见的数据分析方法：3.1 峰峰值测量峰峰值是信号振幅的一个重要指标。
使用示波器的峰峰值测量功能，我们可以测量信号的最大振幅和最小振幅，并计算出其峰峰值。
根据实验手册的步骤，进行峰峰值测量。
3.2 频率测量频率是信号周期性变化的频率。
使用示波器的频率测量功能，我们可以测量信号的频率。
根据实验手册的步骤，进行频率测量。
3.3 波形分析波形分析可以帮助我们理解信号的特性。
使用示波器的波形分析功能，我们可以观察信号的波形形状、周期、幅度等特征。
根据实验手册的步骤，进行波形分析。
3.4 信号处理如果需要对信号进行进一步的处理，我们可以使用示波器的信号处理功能。
示波器通常提供一些常见的信号处理功能，如滤波、平均等。
根据实验手册的要求，进行信号处理。
4. 结果与讨论在完成数据分析后，我们需要总结并讨论实验结果。
根据我们的数据分析，我们可以得出一些结论，并解释实验结果的意义。
在这一部分，我们可以讨论实验中可能出现的误差、实验结果的可靠性等。
结论通过本次示波器实验的数据分析，我们可以得到有关电路信号特性的重要信息。
双踪示波器的使用实验报告
一、实验目的1. 了解双踪示波器的基本结构和工作原理。
2. 掌握双踪示波器的调节和使用方法。
3. 学会利用双踪示波器观测和比较两个电信号的波形。
4. 通过实验，提高对电信号波形分析和测量的能力。
二、实验仪器1. 双踪示波器一台2. 函数信号发生器一台3. 连接线若干4. 电源一台三、实验原理双踪示波器是一种能够同时显示两个电信号波形的电子测量仪器。
它由示波管、垂直放大器、水平放大器、扫描电路、触发电路等部分组成。
通过调节示波器的各个参数，可以将两个信号分别显示在荧光屏上的不同位置，以便于比较和分析。
四、实验步骤1. 准备实验仪器：检查双踪示波器、函数信号发生器等实验仪器的完好性，连接好电源。
2. 调节示波器：- 打开示波器电源，预热一段时间。
- 调节辉度旋钮，使荧光屏亮度适中。
- 调节聚焦旋钮，使波形清晰。
- 调节水平位移旋钮，使波形中心位于荧光屏中央。
- 调节垂直位移旋钮，使波形中心位于荧光屏中央。
3. 设置信号发生器：- 将函数信号发生器输出端连接到示波器的输入端。
- 设置函数信号发生器的输出频率和幅度。
4. 观测波形：- 观察荧光屏上显示的波形，调整示波器参数，使波形清晰、稳定。
- 比较两个信号的波形，分析它们的频率、幅度、相位等参数。
5. 测量波形参数：- 利用示波器的测量功能，测量波形的电压幅度和频率。
- 记录测量结果。
6. 更换信号：- 更换函数信号发生器的输出信号，重复步骤4和5。
7. 整理实验仪器：实验结束后，关闭示波器和函数信号发生器电源，整理实验仪器。
五、实验结果与分析1. 通过实验，我们掌握了双踪示波器的调节和使用方法。
2. 利用双踪示波器，我们成功观测和比较了两个电信号的波形。
3. 通过测量波形参数，我们验证了实验原理的正确性。
六、实验总结本次实验使我们了解了双踪示波器的基本结构和工作原理，掌握了其调节和使用方法。
通过实验，我们提高了对电信号波形分析和测量的能力，为后续的电子实验打下了基础。
示波器实验报告(共7篇)
示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。
2.掌握示波器在电路测试和故障诊断中的应用。
3.学习示波器的操作方法，掌握各项操作技巧。
二、实验原理示波器是用来观察波形的一种仪器。
它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。
示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。
数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。
它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。
数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。
三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。
2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。
四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。
(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。
(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。
在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。
2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。
五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。
通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。
示波器的使用实验报告数据处理
示波器的使用实验报告数据处理示波器的使用实验报告数据处理引言：示波器是一种用于测量和显示电信号波形的仪器。
在电子实验中，示波器是一种非常重要的工具，可以帮助我们观察和分析电路中的信号波形。
本文将介绍示波器的使用实验报告数据处理过程，并探讨如何利用示波器数据进行信号分析。
一、实验目的本实验的目的是通过使用示波器，观察和分析不同电路中的信号波形，并对实验数据进行处理和分析，以达到以下几个目标：1. 理解示波器的基本原理和使用方法；2. 掌握示波器的各项参数设置；3. 学会对示波器数据进行处理和分析。
二、实验步骤1. 连接电路并打开示波器：首先，根据实验要求连接电路，并将示波器与电路正确连接。
然后，打开示波器，并调整示波器参数，以确保正确的信号显示。
2. 调整示波器参数：示波器的参数设置对于正确观察和分析信号波形至关重要。
常见的示波器参数包括时间基准、触发电平、垂直灵敏度等。
根据实验需要，逐步调整这些参数，以获得清晰、稳定的信号波形。
3. 观察信号波形：在示波器正确设置后，我们可以通过示波器屏幕观察到电路中的信号波形。
通过调整示波器参数，我们可以观察到不同频率、幅度和相位的信号波形。
4. 记录示波器数据：在观察信号波形的同时，我们需要记录示波器的数据。
示波器通常提供数据输出功能，可以将信号波形数据导出到计算机或其他设备。
通过记录示波器数据，我们可以进行后续的数据处理和分析。
三、示波器数据处理1. 数据导出：将示波器中的数据导出到计算机或其他设备。
可以使用示波器自带的数据导出功能，或者通过示波器与计算机的连接进行数据传输。
2. 数据处理软件：使用适当的数据处理软件，如MATLAB、Python等，对示波器数据进行处理。
根据实验需要，可以进行数据滤波、频谱分析、时域分析等操作。
3. 数据滤波：示波器采集到的数据可能包含噪声或其他干扰信号。
通过应用数字滤波算法，可以去除这些噪声，得到干净的信号波形。
4. 频谱分析：频谱分析是对信号波形的频率特性进行分析。

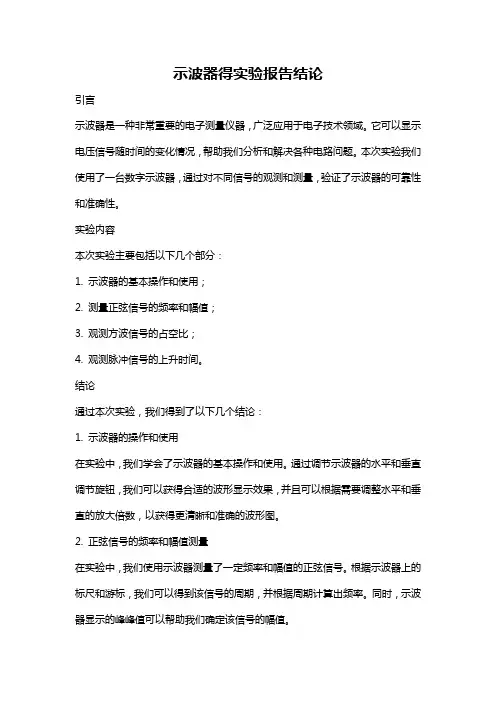

示波器得实验报告结论
示波器得实验报告结论引言示波器是一种非常重要的电子测量仪器，广泛应用于电子技术领域。
它可以显示电压信号随时间的变化情况，帮助我们分析和解决各种电路问题。
本次实验我们使用了一台数字示波器，通过对不同信号的观测和测量，验证了示波器的可靠性和准确性。
实验内容本次实验主要包括以下几个部分：1. 示波器的基本操作和使用；2. 测量正弦信号的频率和幅值；3. 观测方波信号的占空比；4. 观测脉冲信号的上升时间。
结论通过本次实验，我们得到了以下几个结论：1. 示波器的操作和使用在实验中，我们学会了示波器的基本操作和使用。
通过调节示波器的水平和垂直调节旋钮，我们可以获得合适的波形显示效果，并且可以根据需要调整水平和垂直的放大倍数，以获得更清晰和准确的波形图。
2. 正弦信号的频率和幅值测量在实验中，我们使用示波器测量了一定频率和幅值的正弦信号。
根据示波器上的标尺和游标，我们可以得到该信号的周期，并根据周期计算出频率。
同时，示波器显示的峰峰值可以帮助我们确定该信号的幅值。
3. 方波信号的占空比观测方波信号是特殊的矩形脉冲信号，具有固定的频率和占空比。
在实验中，我们通过示波器观测到了一定频率和占空比的方波信号。
示波器的游标功能可以帮助我们测量方波信号的高电平和低电平时间，从而计算出占空比。
4. 脉冲信号的上升时间测量脉冲信号是窄脉冲的信号，常常用于数字电路和通信系统中。
在实验中，我们使用示波器观测到了一个脉冲信号，并且测量了它的上升时间。
示波器的触发和测量功能使得我们可以精确地获得脉冲信号的上升时间，这对于数字电路的设计和故障排除非常重要。
结束语通过本次实验，我们对示波器的操作和使用有了更深入的了解，并且掌握了使用示波器进行信号测量的方法和技巧。
示波器是电子技术领域中必不可少的仪器之一，它能够帮助我们观测、分析和解决各种电路问题。
在今后的学习和工作中，我们将继续学习和应用示波器，为电子技术领域的发展做出更大的贡献。
数字示波器的使用实验报告
数字示波器的使用实验报告一、实验目的。
本实验旨在通过使用数字示波器，掌握数字示波器的基本使用方法，了解数字示波器的工作原理，以及数字示波器在电子测量中的应用。
二、实验仪器与设备。
1. 数字示波器。
2. 信号发生器。
3. 示波器探头。
4. 示波器连接线。
三、实验原理。
数字示波器是一种用于观察和测量电信号的仪器，它可以将电信号转换成数字信号进行处理和显示。
数字示波器通过采样、量化和存储等技术，可以准确地显示电信号的波形、频率、幅度等参数。
四、实验步骤。
1. 连接信号发生器，首先将信号发生器的输出端与数字示波器的输入端连接，确保连接正确无误。
2. 打开数字示波器，接通数字示波器的电源，并等待一段时间，直到数字示波器启动完毕。
3. 设置示波器参数，根据实际需要，设置数字示波器的触发方式、时间基准、垂直灵敏度等参数。
4. 调节信号发生器，调节信号发生器的频率、幅度等参数，以产生不同的测试信号。
5. 观察波形，通过数字示波器的屏幕，观察并记录不同信号的波形、频率、幅度等参数。
6. 分析实验数据，根据实验测得的数据，进行波形分析和参数计算，得出实验结论。
五、实验数据与分析。
在本次实验中，我们通过数字示波器对不同频率和幅度的信号进行了测试，得到了如下实验数据：1. 信号频率为1kHz时，波形呈现正弦波，峰峰值为2V。
2. 信号频率为5kHz时，波形呈现方波，峰峰值为4V。
3. 信号频率为10kHz时，波形呈现三角波，峰峰值为3V。
通过对实验数据的分析，我们可以得出以下结论：1. 随着信号频率的增加，波形呈现出不同的特征，正弦波、方波和三角波分别对应不同的频率范围。
2. 信号的幅度变化也会直接影响波形的峰峰值，不同幅度的信号在数字示波器上有明显的区别。
六、实验结论。
通过本次实验，我们深入了解了数字示波器的基本使用方法，掌握了数字示波器的工作原理，并且了解了数字示波器在电子测量中的应用。
同时，我们通过实验数据的分析，得出了信号频率和幅度对波形特征的影响规律，为今后的电子测量工作提供了重要的参考。
示波器的实验报告(共7篇)
篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。
3．学会用示波器测量电信号电压、周期和频率等电参量。
三、器材：2、ee1641b型函数信号发生器/计数器。
四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。
#内触发方式时，触发信号由被测信号产生，满足同步要求。
#外触发方式时，触发信号由外部输入信号产生。
5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。
所以?y如果越大的话，横向圆的数量就越多。
篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。
双踪示波器的使用实验报告
双踪示波器的使用实验报告实验目的，通过对双踪示波器的使用实验，掌握示波器的基本使用方法，了解双踪示波器的原理和特点，培养实验操作能力和实验数据处理能力。
一、实验仪器和设备。
1. 双踪示波器。
2. 示波器探头。
3. 信号发生器。
4. 直流稳压电源。
5. 示波器使用手册。
二、实验原理。
双踪示波器是一种用于观察电压信号波形的仪器，它可以同时显示两路信号波形，便于比较和分析。
示波器的触发功能可以使波形显示更加稳定，同时示波器的扫描速度和灵敏度可以调节，以适应不同频率和幅值的信号波形。
三、实验步骤。
1. 将双踪示波器和信号发生器连接，调节信号发生器输出频率和幅值。
2. 调节示波器的扫描速度和灵敏度，观察波形的变化。
3. 利用示波器的触发功能，使波形显示稳定。
4. 利用示波器探头观察不同电路中的信号波形。
四、实验结果与分析。
通过实验，我们成功地使用了双踪示波器观察了不同频率和幅值的信号波形。
在调节示波器的扫描速度和灵敏度时，我们发现波形的显示会随着参数的变化而变化，这说明示波器的参数设置对波形的显示有重要影响。
同时，利用示波器的触发功能，我们可以使波形显示更加稳定，方便我们对波形进行分析和比较。
五、实验总结。
通过本次实验，我们对双踪示波器有了更深入的了解，掌握了基本的使用方法和原理。
双踪示波器在电子技术领域有着广泛的应用，能够帮助工程师们观察和分析电路中的信号波形，是一种非常重要的测试仪器。
在今后的学习和工作中，我们将进一步熟练掌握示波器的使用，提高实验操作能力和实验数据处理能力。
六、参考资料。
1. 《示波器使用手册》。
2. 电子技术相关教材。
以上即是本次双踪示波器的使用实验报告，希望对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一仪器的原理及结构1．示波器示波器是一种用途广泛的电子测量仪器。
利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等，数字示波器还可以测量信号的频谱特性。
实验室拥有的主要是模拟示波器，数字示波器虽有自动测试功能，给操作带来方便，但显示的波形是量化的不够细腻，观察波形没有模拟示波器清晰，特别是观察含有干扰信号的波形时有一定的困难。
模拟示波器的组成包括示波管、水平/垂直部分、触发部分及电源等组成。
（1）电子示波管如图1所示，主要由电子枪、偏转系统、荧光屏三部分组成。
电子枪包括灯丝、阴极、栅极和阳极。
偏转系统包括Y轴偏转板和X轴偏转板两部分，偏转板上电压形成的电场力将电子枪图1 示波管结构图发射出来的电子束，按照偏转板上电压的大小作出相应的偏移。
荧光屏是位于示波管顶端涂有荧光物质的透明玻璃屏，当电子枪发射出来的电子束轰击到屏时，荧光屏被击中的点上会发光，显示出曲线或波形。
（2）水平/垂直部分示波器的水平部分产生扫描电压，使电子在水平方向上偏转，形成时间轴；垂直部分处理被测信号，在荧光屏上还原出被测信号的电压波形。
（3）示波器的使用①寻找扫描光迹，将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：适当调节亮度旋钮；触发方式开关置“自动”；适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。
②双踪示波器一般有五种工作方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较低时使用。
③为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
④触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
有时，由于选择了较慢的扫描速率，显示屏上将会出现闪烁的光迹，但被测信号的波形不在X轴方向左右移动，这样的现象仍属于稳定显示。
⑤适当调节“扫描速率”及“Y轴灵敏度”旋钮使屏幕上显示一～二个周期的被测信号波形。
在测量幅值时，应注意将“Y轴灵敏度微调”旋钮置于“校准”位置，即顺时针旋到底。
在测量周期时，应注意将“X轴扫速微调”旋钮置于“校准”位置，即顺时针旋到底。
还要注意“扩展”旋钮的位置。
根据被测波形在屏幕坐标刻度上垂直方向所占的格数（div或cm）与“Y轴灵敏度”旋钮指示值（v/div）的乘积，即可算得信号幅值的实测值。
根据被测信号波形一个周期在屏幕水平方向所占的格数（div或cm）与“扫速”旋钮指示值（t/div）的乘积，即可算得信号频率的实测值。
2. 函数信号发生器函数信号发生器按需要输出正弦波、方波、三角波三种信号波形，输出电压最大可达20V P－P。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏特级范围内连续调节。
函数信号发生器的输出信号频率可以通过频率分档开关进行调节。
注意：函数信号发生器作为信号源，它的输出端不允许短路。
二实验内容及步骤1．用校正信号对示波器进行自检（1) 扫描基线调节将示波器的工作方式开关置于“单踪CH1”（触发CH1或CH2），触发方式开关置于“自动”。
开启电源开关后，调节“辉度”、“聚焦”、“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。
然后调节“X轴位移”（）和“Y轴位移”( )旋钮，使扫描线位于屏幕中央，并且能上下左右移动自如。
（2）测试“校正信号”波形的幅度、频率将示波器的“校正信号”通过探头引入选定的Y通道（CH1或CH2），将Y轴输入耦合方式开关置于“AC(交流)”或“DC(直流)”，触发源选择开关置“内”，内触发源选择开关置“CH1”或“CH2”。
调节X轴“扫描速率”旋钮（t/div）和Y轴“输入灵敏度”旋钮（V/div），使示波器显示屏上显示出一个或数个周期稳定的方波波形。
a. 校准“校正信号”幅度将“y轴灵敏度微调”旋钮置“校准”位置，“y轴灵敏度”旋钮置适当位置，读取校正信号幅度，记入表1。
表1 校准信号测量数据b. 校准“校正信号”频率将“扫速微调”旋钮置“校准”位置，“扫速”旋钮置适当位置，读取校正信号周期，记入表1。
2．用示波器测量信号电压和周期调节信号发生器有关旋钮，使输出频率分别为1KHz、10KHz，有效值均为1V的正弦波信号。
改变示波器“t/div”及“V/div”等旋钮，•测量信号源输出电压峰峰值及信号周期，记入表2。
3. 用利萨如图形法测量信号频率调节a信号发生器的频率为1KHz、电压为1V的正弦波输入示波器的Y2作为标准信号；调节b信号发生器的电压为1V（假定1KHz）的正弦波输入示波器的Y1为待测信号。
调节示波器的时基旋钮（TIME/DIV）顺时针调到底，即X-Y位置，适当调节垂直/水平位移旋钮和Y1、Y2灵敏度旋钮，屏幕上得到一合成图形，适当调节标准信号源的频率，使屏幕上得到稳定的利萨如图形。
若合成图形为园或椭圆，则被测信号的频率与标准信号的频率相同。
表2 测量信号参数若合成图形为其它利萨如图形，根据合成图形的形状计算出待测信号频率：f y=f x*Nx/Ny线与利萨如图形的交点数，Ny为垂直线与利萨如图形的交点数，f x为标准信号的频率。
三实验报告要求1. 认真记录数据，并绘出有关波形；2. 根据测量数据和波形，分析测试结果，总结相关内容；3．简述用示波器观察波形时，怎样操作才能最快？哪些是关键步骤。
VD4322B示波器面板结构及操作(一)屏幕部分厘米刻度：每一方格即1平方厘米，又称DIV ，在进行电压、周期读数时，需要根据厘米刻度进行读数。
聚焦旋钮：调节波形的清晰度，当辉度调到适当的亮度后，调节聚焦旋钮控制扫描线最佳。
辉度旋钮：调节波形亮度，顺时针方向旋转，亮度增加；反之，亮度减小。
(二)垂直部分（Y 轴）1Y 输入：被测信号输入端。
被测信号从Y1输入，处理后加到垂直偏转板，控制电子枪发射的电子在垂直方向偏转。
2Y 输入：同Y1通道。
但当示波器工作于X-Y 方式时，输入到此端的信号变为X 轴信号，处理后加到水平偏转板，控制电子在水平方向上偏转。
输入耦合开关（AC-CND-DC ）：此开关用于选择输入信号送至放大电路的耦合方式。
垂直偏转因数选择开关（V/DIV ）：用于选择垂直偏转因数使显示的波形置于易于观察的幅度范围，并用于测量被测信号电压的大小。
1Y 位移旋钮：此旋钮用于1Y 信号在垂直方向的位移。
2Y 位移旋钮：功能同1Y 位移。
工作方式选择开关（1Y 、2Y 、交替、断续）：1Y －只有加到1Y 通道的信号能显示；2Y －只有加到2Y 通道的信号能显示；交替－加到1Y 、2Y 通道的信号能交替显示在荧光屏上，适用观察高频信号；断续－加到1Y 、2Y 通道的信号同时显示在荧光屏上，适用观察低频信号。
（三）水平部分（X 轴）扫描速度TIME/DIV 选择开关：范围从Μs/DIV 到DIV ，按1-2-5进制共分19档和X-Y 方式。
用于测量被测信号的周期。
水平位移：此旋钮用于扫描线在水平方向的移动。
扫描微调控制：连续改变水平偏转因数，顺时针到底为校准位置。
（四）触发部分触发方式：自动、常态、TV-V 、TV-H ，常用自动和常态，自动：无论什么状态，电平是否合适，总有波形显示，当电平合适时才有稳定波形显示；常态：若电平不合适，屏幕没有波形显示，只有当电平合适时才有波形显示，且是稳定的波形。
触发源：内、电源、外，常用内触发方式。
内触发选择：Y1、Y2、组合，根据被测信号接入情况选择，若被测信号接入Y1输入端，应选择Y1，若观测双路信号，需要选择组合方式。
电平：无论在哪种触发方式下，都需要调节电平旋钮，获得合适的触发电平，使显示的波形稳定。
EM1643信号发生器的操作： （1）电源开关(POWER)，按入开。
（2）功能开关(FUNCTION):波形选择：正弦波方波和脉冲波三角波和锯齿波（3）频率微调FREQVAR:频率复盖范围10倍。
（4）分档开关(RANGE-HZ):10HZ-2MHZ(分六档选择)。
（5）衰减器(ATT)：开关按入时衰减低30db。
（6）幅度(AMPLITUDE)；幅度可调。
（7）直流偏移调节(DC OFF SET)：当开关拉出时:直流电平为-10~+10V连续可调，当开关按入时:直流电平为零。
（8）占空比调节(PAMP/PULSE)：当开关按如时:占空比为本50%~50%；当开关拉出时:占空比为10%~90%内连续可调；频率为指示值÷10。
（9）输出(OUTPUT)：波形输出端。
（10）TTL OUT：TTL电平输出端。
（11）VCF：控制电压输入端。
（12）IN PUT：外测频率输入端。
（13）OUT SIDE：测频方式(内/外)。
（14）SPSS：单次脉冲开关。
（15）OUT SPSS：单次脉冲输出。
