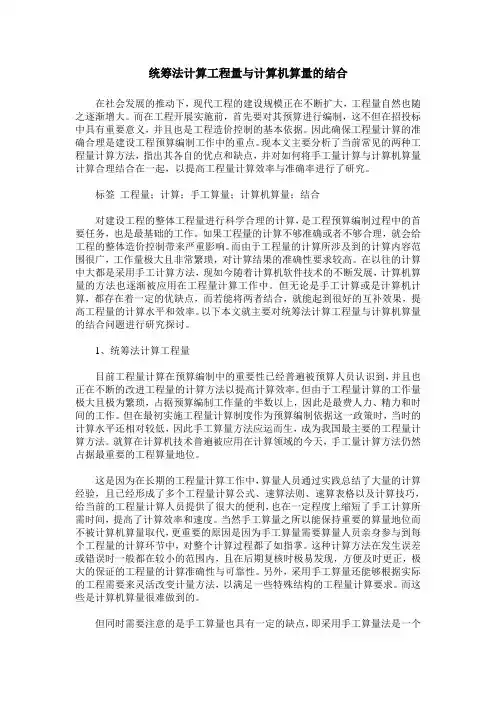

统筹法计算工程量与计算机算量的结合
统筹法计算工程量与计算机算量的结合
【摘要】在社会发展的推动下，现代工程的建设规模正在不断扩大，工程量自然也随之逐渐增大。而在工程开展实施前，首先要对其预算进行编制，这不但在招投标中具有重要意义，并且也是工程造价控制的基本依据。因此确保工程量计算的准确合理是建设工程预算编制工作中的重点。现本文主要分析了当前常见的两种工程量计算方法，指出其各自的优点和缺点，并对如何将手工量计算与计算机算量计算合理结合在一起，以提高工程量计算效率与准确率进行了研究。
【关键词】工程量；计算；手工算量；计算机算量；结合
对建设工程的整体工程量进行科学合理的计算，是工程预算编制过程中的首要任务，也是最基础的工作。如果工程量的计算不够准确或者不够合理，就会给工程的整体造价控制带来严重影响。而由于工程量的计算所涉及到的计算内容范围很广，工作量极大且非常繁琐，对计算结果的准确性要求较高。在以往的计算中大都是采用手工计算方法，现如今随着计算机软件技术的不断发展，计算机算量的方法也逐渐被应用在工程量计算工作中。但无论是手工计算或是计算机计算，都存在着一定的优缺点，而若能将两者结合，就能起到很好的互补效果，提高工程量的计算水平和效率。以下本文就主要对统筹法计算工程量与计算机算量的结合问题进行研究探讨。
1、统筹法计算工程量
目前工程量计算在预算编制中的重要性已经普遍被预算人员认
