冲压模具设计方法与步骤
冲压模具设计全套步骤和流程
冲压模具设计全套步骤和流程1.零件设计：根据产品的功能要求和外观要求，进行零件的设计。
确定零件的几何形状、尺寸和所需的表面质量等。
2.材料选择：根据零件的要求和产品的使用环境，选择合适的材料。
考虑材料的强度、塑性和可加工性等因素。
3.模具结构设计：根据零件的几何形状和加工要求，设计模具的结构。
包括模具的底座、上模、下模、模具导向装置、顶针等部分。
4.模具零件设计：根据模具结构设计的要求，对模具的各个零部件进行设计。
包括模具的滑块、顶出装置、顶出销等。
5.模具总成设计：将各个模具零件组装成一个整体。
进行模具总成的设计，确定各个模具零件的安装位置、尺寸等。
6.模具加工工艺设计：根据模具结构和零件的加工要求，设计模具的加工工艺。
包括模具的加工工艺路线、加工顺序、机床设备等。
7.模具调试和试产：根据模具的设计和加工工艺，进行模具的组装和调试。
包括模具的调试、调整、测试以及初次试产。
根据试产结果，对模具进行优化和改进。
8.模具使用和维护：对模具进行使用和维护。
包括模具的防护、清洁、润滑和定期维护等。
9.模具性能评价：对模具进行性能评价。
包括模具的使用寿命、生产效率、加工精度等方面的评价。
10.模具改进和更新：根据使用中的问题和需求，对模具进行改进和更新。
包括模具的结构改进、材料选择和加工工艺的优化等。
以上是冲压模具设计的全套步骤和流程。
在进行设计的过程中，需要考虑零件的功能要求、材料的选择、模具的结构设计、加工工艺的确定等因素。
通过设计和优化，能够获得满足产品要求的冲压模具，提高生产效率和产品质量。

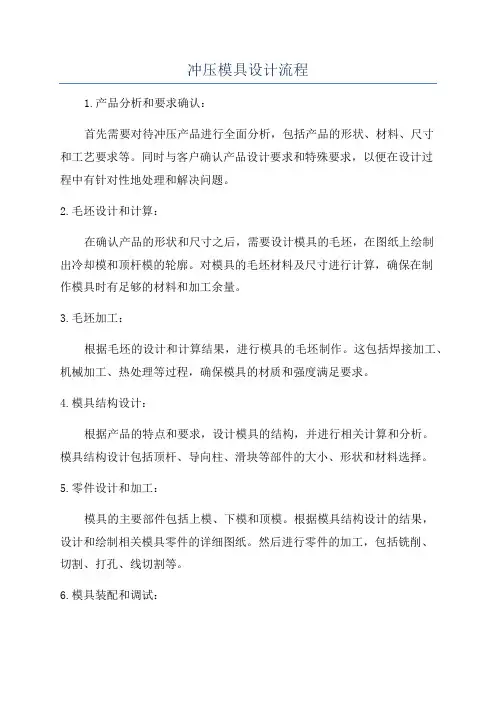

冲压模具设计流程
冲压模具设计流程1.产品分析和要求确认：首先需要对待冲压产品进行全面分析，包括产品的形状、材料、尺寸和工艺要求等。
同时与客户确认产品设计要求和特殊要求，以便在设计过程中有针对性地处理和解决问题。
2.毛坯设计和计算：在确认产品的形状和尺寸之后，需要设计模具的毛坯，在图纸上绘制出冷却模和顶杆模的轮廓。
对模具的毛坯材料及尺寸进行计算，确保在制作模具时有足够的材料和加工余量。
3.毛坯加工：根据毛坯的设计和计算结果，进行模具的毛坯制作。
这包括焊接加工、机械加工、热处理等过程，确保模具的材质和强度满足要求。
4.模具结构设计：根据产品的特点和要求，设计模具的结构，并进行相关计算和分析。
模具结构设计包括顶杆、导向柱、滑块等部件的大小、形状和材料选择。
5.零件设计和加工：模具的主要部件包括上模、下模和顶模。
根据模具结构设计的结果，设计和绘制相关模具零件的详细图纸。
然后进行零件的加工，包括铣削、切割、打孔、线切割等。
6.模具装配和调试：根据模具零件的加工完成情况，进行模具的装配。
在装配过程中需要保证模具的精度、配合度和可靠性。
装配完成后，进行模具的调试和试模，评估模具的功能和使用性能。
7.模具维护：在模具的使用过程中，需要进行定期的维护和保养。
这包括模具表面的清洁、润滑剂的加注、模具零件的更换等。
维护模具可以延长模具的使用寿命，保证模具的加工质量和精度。
8.问题分析和改进：在模具实际使用过程中，可能会出现一些问题或者需要改进的地方。
需要对问题进行分析，找出根本原因，并提出相应的改进措施。
这有助于提高模具的使用效率和加工质量。
总结起来，冲压模具设计流程包括产品分析、毛坯设计和计算、毛坯加工、模具结构设计、零件设计和加工、模具装配和调试、模具维护以及问题分析和改进等步骤。
不同的产品和要求可能会有些差异，但基本的流程是相似的。
通过合理的设计和精确的加工，可以保证冲压模具的质量和性能，提高生产效率和产品质量。

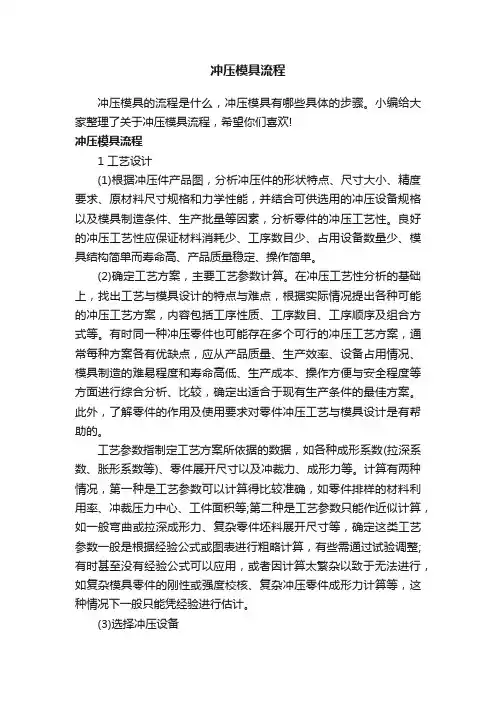

冲压模具流程
冲压模具流程冲压模具的流程是什么，冲压模具有哪些具体的步骤。
小编给大家整理了关于冲压模具流程，希望你们喜欢!冲压模具流程1 工艺设计(1)根据冲压件产品图，分析冲压件的形状特点、尺寸大小、精度要求、原材料尺寸规格和力学性能，并结合可供选用的冲压设备规格以及模具制造条件、生产批量等因素，分析零件的冲压工艺性。
良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简单而寿命高、产品质量稳定、操作简单。
(2)确定工艺方案，主要工艺参数计算。
在冲压工艺性分析的基础上，找出工艺与模具设计的特点与难点，根据实际情况提出各种可能的冲压工艺方案，内容包括工序性质、工序数目、工序顺序及组合方式等。
有时同一种冲压零件也可能存在多个可行的冲压工艺方案，通常每种方案各有优缺点，应从产品质量、生产效率、设备占用情况、模具制造的难易程度和寿命高低、生产成本、操作方便与安全程度等方面进行综合分析、比较，确定出适合于现有生产条件的最佳方案。
此外，了解零件的作用及使用要求对零件冲压工艺与模具设计是有帮助的。
工艺参数指制定工艺方案所依据的数据，如各种成形系数(拉深系数、胀形系数等)、零件展开尺寸以及冲裁力、成形力等。
计算有两种情况，第一种是工艺参数可以计算得比较准确，如零件排样的材料利用率、冲裁压力中心、工件面积等;第二种是工艺参数只能作近似计算，如一般弯曲或拉深成形力、复杂零件坯料展开尺寸等，确定这类工艺参数一般是根据经验公式或图表进行粗略计算，有些需通过试验调整;有时甚至没有经验公式可以应用，或者因计算太繁杂以致于无法进行，如复杂模具零件的刚性或强度校核、复杂冲压零件成形力计算等，这种情况下一般只能凭经验进行估计。
(3)选择冲压设备根据要完成的冲压工序性质和各种冲压设备的力能特点，考虑冲压加工所需的变形力、变形功及模具闭合高度和轮廓尺寸的大小等主要因素，结合工厂现有设备情况来合理选定设备类型和吨位。
常用冲压设备有曲柄压力机、液压机等，其中曲柄压力机应用最广。
冲压工艺及模具设计
冲压工艺及模具设计一、冲压工艺冲压工艺是指利用压力使金属板材在模具的作用下发生塑性变形，从而得到所需形状和尺寸的工艺。
冲压工艺的主要步骤包括：设计制作模具、准备材料、冲压加工及后续处理。
1.模具的设计制作：冲压工艺的关键在于模具的设计和制作。
模具由上下模具组成，上模具固定在机床上，下模具固定在滑块上。
上下模具之间有一定的空隙，当滑块向下运动时，上下模具会夹紧工件，使之发生塑性变形。
2.材料的准备：在进行冲压加工前，需要将金属板材裁剪成适当大小，并将其清洗干净，以去除杂质和油污。
3.冲压加工：冲压加工是将金属板材放置在模具中，通过机械设备施加压力，使金属板材发生塑性变形，最终获得所需形状和尺寸的工件。
4.后续处理：冲压工艺完成后，还需要进行一些后续处理，如清洗、抛光、喷涂等，以提高工件的表面光洁度和装饰性。
二、模具设计模具设计是冲压工艺中的重要环节，好的模具设计可以提高冲压加工的效率和质量。
模具设计的主要考虑因素包括：工件的形状和尺寸、材料的性质、冲压工艺的要求等。
1.模具结构设计：模具结构设计是模具设计的基础，主要包括上模具和下模具的结构设计。
上模具一般由模板、定位销、导向套等组成，下模具一般由模座、模块、导向柱等组成。
2.模具材料选择：模具的材料选择直接影响到模具的使用寿命和加工质量。
一般情况下，模具材料应具有高硬度、高强度、良好的热导性和耐磨性等特性。
3.模具零件设计：模具零件的设计应考虑到工件的形状和尺寸，以及冲压工艺的要求。
模具零件的设计应尽量简化，减少加工难度，提高生产效率。
4.模具配合设计：模具零件之间的配合关系直接影响到模具的精度和稳定性。
模具配合设计应确保零件的定位准确、运动平稳，并充分考虑到热膨胀等因素。
综上所述，冲压工艺及模具设计是一项复杂的工程，它涉及到材料、结构、流程等多个方面。
通过合理的冲压工艺和精心的模具设计，可以实现高效、高质量的冲压加工，为生产制造提供有力支持。
冲压工艺与模具设计的内容及步骤
冲压工艺与模具设计的内容及步骤冲压工艺是利用机械设备将金属板材冲压成所需形状的一种生产方法，广泛应用于制造汽车、电器、通信设备等工业产品中。
模具设计是冲压工艺的重要环节，它决定了冲压件的质量和成本。
下面将详细介绍冲压工艺和模具设计的内容及步骤。
一、冲压工艺步骤：1.确定冲压工艺参数：包括材料的选择、厚度、韧性、硬化指数等；成形件的形状、尺寸、公差要求等；冲床的选型和工作速度等。
2.设计冲压模具：根据成形件的形状和尺寸，设计出合适的冲压模具。
冲压模具一般包括上模、下模、冲子、顶针和导向装置等。
冲床是冲压操作的设备，通过上下模具的间隙来进行材料的冲压。
3.制作冲压模具：根据冲压模具设计的要求，进行模具零件的加工和装配。
模具材料通常选择高硬度、高耐磨、高强度的工具钢。
4.进行冲压加工：根据工艺参数和模具设计要求，将金属板材装夹在冲床上，通过冲床的动力系统进行冲压加工，将金属板材冲压成成形件。
5.进行后续加工：对冲压成形的零件进行必要的后续加工，如去毛刺、油污清洗、焊接等。
6.进行检验和质量控制：对成形件进行尺寸、公差、表面质量等方面的检验。
根据质量控制要求，对生产过程进行控制和调整，以保证成形件的质量。
二、模具设计步骤：1.确定产品的设计要求：根据成形件的形状和尺寸要求，确定模具结构、材料和工艺要求。
同时还要考虑到模具制造的成本和生产周期等因素。
2.进行产品结构的分析和仿真：运用CAD和CAM软件进行产品结构的分析和仿真，确定冲压工艺和模具设计的合理性。
通过仿真，可以预测模具在使用过程中可能出现的问题，并进行相应的优化。
3.进行模具结构设计：根据产品的形状和尺寸要求，设计模具的结构，包括上下模板的大小和形状、导向装置的位置和尺寸、冲子的形状和尺寸等。
同时还要合理布置冷却系统和润滑系统，以保证模具的使用寿命和成形件的质量。
4.进行模具零件的设计：将模具结构划分为各个零件，并进行分析和计算，确定各个零件的形状、尺寸和工艺要求，包括上下模板、导向装置、冲子、顶针等。
冲压模具设计方法与步骤
冲压模具设计方法与步骤冲压模具是制造行业中常用的一种模具，用于在金属板材上进行冲裁、压制、成形等工艺。
冲压模具的设计是冲压工艺的关键环节之一，合理的设计可以提高产品质量和生产效率。
以下是冲压模具设计的方法与步骤。
一、冲压模具设计方法1.分析产品要求：首先需要仔细分析产品要求，了解产品的形状、尺寸、材质等要求，以及要求的生产效率和成本等因素。
2.选择合适的材料：根据产品的要求选择合适的模具材料，常用的材料有合金工具钢、合金冷作工具钢等。
3.制定冲压工艺：根据产品要求，制定冲压工艺，包括冲剪顺序、成形方式、冲压力、冲头形状等因素。
4.设计模具结构：根据产品要求和冲压工艺，设计模具的结构，包括上模、下模、导向机构等部分。
5.进行模具布局：进行模具布局，合理安排模具零件的形状、位置和尺寸，以确保模具的强度和稳定性。
6.进行模具零件设计：根据模具布局，设计模具的零件，包括冲头、导柱、导套、导向板等部分。
7.进行模具装配：根据模具设计，进行模具的装配，确保各个零件之间的配合和精度。
8.进行模具调试：进行模具调试，调整模具的尺寸和位置，确保模具在冲压过程中的稳定性和精度。
9.进行模具试产：进行模具试产，对模具进行试模和试产，检验产品的质量和模具的性能。
10.进行模具改进：根据试产结果，对模具进行改进和优化，提高模具的性能和生产效率。
二、冲压模具设计步骤1.初步设计：根据产品要求，进行初步的模具设计，包括模具结构和布局。
2.详细设计：对初步设计的模具进行详细设计，包括各个零件的形状、尺寸和材料等。
3.模具制造：根据详细设计，进行模具的制造，包括加工模具零部件和进行模具装配。
4.模具调试：对制造完成的模具进行调试，调整模具的尺寸和位置，确保模具的性能和精度。
5.模具试产：进行模具的试模和试产，检验产品的质量和冲压工艺的可行性。
6.模具改进：根据试产结果，对模具进行改进和优化，提高模具的性能和生产效率。
7.模具验收：对改进后的模具进行验收，确保模具达到产品要求和生产效果。
冲压模具设计
冲压模具设计一、冲压模具设计的步骤1.确定需求：首先要明确冲压件的形状、尺寸和质量要求，以及加工工艺的要求，包括材料选材、工艺流程等。
2.分析冲压过程：了解冲压过程中的受力情况，确定冲压件的受力情况，考虑冲压件的结构和形状。
分析完成后，可以确定模具的结构和工作原理。
3.制定设计方案：设计方案是根据需求和分析决策，形成的模具设计的主要思路，包括模具的结构形式、材料选材、零件加工工艺等。
4.细化设计：在设计方案的基础上，进一步细化设计，包括每个零件的尺寸、形状和工艺要求，确保每个零件都符合设计要求。
5.制作样品：制作模具样品，进行试验和调试，验证设计方案的可行性，确定调整和改进方案。
6.定稿设计：根据试验结果，对设计方案进行调整和优化，形成最终的设计方案。
二、冲压模具设计的关键要点1.良好的受力结构：冲压模具在工作过程中要经受巨大的冲击力和挤压力，因此必须具备良好的受力结构，包括合理的分布受力、合理的受力传递和合理的受力集中。
2.优秀的耐磨材料：冲压模具的工作环境往往十分恶劣，耐磨材料可以大大延长模具的使用寿命，提高生产效率。
3.精密的加工工艺：冲压模具的加工精度直接影响到冲压件的质量，因此必须采用精密的加工工艺，确保模具的精密度和可靠性。
4.优化的结构设计：冲压模具的结构设计要尽可能简单，降低成本，提高生产效率。
同时也要考虑模具的易维护性，方便维修和更换零件。
5.可靠的试验与调试：为了保证冲压模具的质量和可靠性，必须进行全面的试验和调试，包括模具的运行测试、冲压件的检测评价等。
三、结语冲压模具设计是一个复杂而细致的工程，需要综合运用材料学、结构设计、机械加工、模具试验等多方面的知识。
只有具备扎实的理论基础和丰富的实践经验，才能设计出高质量的冲压模具。
希望以上内容对冲压模具设计有所帮助，能够指导相关行业的人士更好地进行冲压模具设计工作。
冲压模具设计是一个复杂的过程，需要设计人员深入且全面地了解冲压工艺、材料特性、机械结构、模具加工工艺等多方面知识，并且需要经验丰富的工程师进行设计。
冲压模具设计流程
冲压模具设计流程冲压模具设计是制造金属零件的常用工艺之一，它通过对金属材料进行连续冲击和变形，将原材料转变为所需形状的零件。
冲压模具设计的流程包括以下几个步骤。
第一步，确定产品需求。
在冲压模具设计的初期，需要明确产品的材料、尺寸、形状等需求。
这一步通常由产品设计师完成，并与冲压模具设计师进行沟通，确保设计方向一致。
第二步，分析产品特点。
冲压模具设计师需要仔细分析产品的特点，包括壁厚、曲线等，以确定冲压工艺和模具设计方案。
根据产品特点，冲压模具设计师可以选择合适的冲击力和变形方式。
第三步，制定产品工艺。
冲压模具设计师需要制定详细的产品工艺流程，包括冲孔、低速冲击、弯曲等。
同时，需要考虑产品数量，确定合适的冲压模具设计方案，以提高生产效率和产品质量。
第四步，构思模具结构。
在确定产品工艺流程后，冲压模具设计师开始构思模具结构。
首先，需要确定零件分割方式，将整个产品分割为几个零部件。
然后，设计模具结构，包括上下模、剪切边、凸包等。
第五步，绘制模具图纸。
在构思模具结构后，冲压模具设计师开始绘制模具的详细图纸。
图纸包括正视图、俯视图、侧视图等，以及各个零部件的放样图、工艺图等。
这些图纸是模具加工和制造的依据。
第六步，选择材料和制造方式。
根据模具的要求和图纸，冲压模具设计师需要选择合适的材料和制造方式。
常用的模具材料包括工具钢、硬质合金等，制造方式包括数控加工、数控铣削等。
第七步，模具试产和调试。
一旦模具制造完成，就可以进行模具试产和调试。
试产时，需要进行模具的安装、调整和操作。
通过试产和调试，可以检查模具是否满足产品要求，是否存在问题，并进行改进。
第八步，模具验收和优化。
最后，需要对模具进行验收和优化。
验收包括外观检查、尺寸检查等。
如果模具存在问题，需要及时进行调整和优化，以确保模具能够正常使用。
冲压模具设计流程是一个复杂的过程，需要冲压模具设计师具备丰富的经验和技能。
通过以上几个步骤的综合应用，可以设计出高效、精确的冲压模具，提高生产效率和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压模具设计方法与步
骤
集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
冲压模具设计的方法与步骤
1、冲压零件的冲压工艺性分析冲压零件必须具有良好的冲压工艺性，才能
以最简单、最经济的方法制造出合格的冲压零件，可以按照以下的方法完成冲压件的工艺性分析：
a.读懂零件图；除零件形状尺寸外，重点要了解零件精度和表面粗糙度的要求。
b.分析零件的结构和形状是否适合冲压加工。
c.分析零件的基准选择及尺寸标注是否合理，尺寸、位置和形状精度是否适合冲压加工。
d.冲裁件断面的表面粗糙度要求是否过高。
e.是否有足够大的生产批量。
如果零件的工艺性太差，应与设计人员协商，提出修改设计的方案。
如果生产批量太小，应考虑采用其它的生产方法进行加工。
2、冲压工艺方案设计及最佳工艺规程设计：
a.根据冲压零件的形状尺寸，初步确定冲压工序的性质，如：冲裁、弯曲、拉深、胀形、扩孔。
b.核算各冲压成形方法的变形程度，若变形成度超过极限变形程度，应计算该工序的冲压次数。
c.根据各工序的变形特点和质量要求，安排合理的冲压顺序。
要注意确保每道工序的变形区都是弱区，已经成形的部分（含已经冲制出的孔或外形）在以后的工序中不得再参与变形，多角弯曲件要先弯外后弯内，要安排必要的辅助工序和整形、校平、热处理等工序。
d.在保证制件精度的前提下，根据生产批量和毛坯定位与出料要求。
确定合理的工序组合方式。
e.要设计两个以上的工艺方案，并从质量、成本、生产率、模具的刃磨与维修、模具寿命及操作安全性等各个方面进行比较，从中选定一个最佳的工艺方案。
f.初步确定各个工序的冲压设备。
3、冲压零件毛坯设计及排样图设计：
a.按冲压件性质尺寸，计算毛坯尺寸，绘制毛坯图。
b.按毛坯性质尺寸，设计排样图，进行材料利用率计算。
要设计多种排样方案，经过比较选择其中的最佳方案。
4、冲压模具设计：
a.确定冲压加工各工序的模具结构形式，并绘制模具简图。
b.对指定的1—2个工序的模具进行详细的结构设计，并绘制模具工作图。
设计方法如下：
※????确定模具的种类：简单模、连续模还是复合模。
※???模具工作零件设计：计算凸、凹模刃口尺寸和凸、凹模长度，确定凸、凹模结构形式和连接固定方式。
※??确定毛坯的定位和定距方式，并对相应的定位、定距零件进行设计。
※??确定压料、卸料、顶件及推件方式，并对相应的压料板、卸料板、推件块等进行设计。
※??模架设计：包括上下模座及导向方式的设计，也可以选用标准模架。
※??在完成以上工作的基础上，按比例绘制模具工作图。
先用双点划线绘制毛坯，再绘制工作零件，然后绘制定位和定距零件，用连接零件把以上各部分连接起来，最后在适当的位置绘制压料和卸料零件。
根据模具的具体情况，以上顺序也可作适当调整。
※??工作图上应该标注模具的外轮廓尺寸、模具闭合高度、配合尺寸及配合型式。
工作图上要标注模具的制造精度和技术条件的要求。
工作图要按国家制图标准绘制，有标准的标题栏和名细表。
如果是落料模，要在工作图的左上角上绘制排样图。
※计算模具压力中心，检查压力中心与模柄中心线是否重合。
如果不重合，对模具结果作相应的修改。
※计算冲压力，最后选定冲压设备，进行模具与冲压设备相关尺寸的校核（闭合高度、工作台面、模柄安装尺寸等）。
5、测绘模具的大部分零件图（要求完成图纸工作量折合为A0图三张以上），
零件图要求按国家制图标准绘制，标注完整的尺寸、公差、表面粗糙度和技术要求。
6、填写冲压加工工艺规程卡片。
7、在所设计的模具零件图中，选择两个零件进行机械加工工艺分析、编制合理
的机械加工工艺规程，并填写机械加工工艺规程卡片。
8、根据设计内容和设计计算编写设计说明书一份。
