化工仪表复习题
化工仪表复习题
化工仪表复习题一、填空题1．控制器参数整定的任务是选择合适的δ、T I、T D。
2．串级控制系统中的主回路是定值控制副回路是随动控制。
3．凡是用来实现两个或两个以上参数按一定比例关系以达到某种控制要求的控制系统称为比值控制系统。
4．按扰动变化大小进行控制的系统称为前馈控制系统。
5．执行器按使用能源分为气动执行器、电动执行器、液动执行器6．控制器的控制规律是指控制器接受偏差输入后其输出随时间变化的特性。
7．电气转换器的的工作原理是依据力矩平衡原理。
8．选择气动控制阀的气开、气关形式的原则是安全原则。
9．积分时间是指PI控制器的输出达比例输出的两倍时所经历的时间，积分时间越大则积分作用越弱。
10.双位控制的特点是结构简单、成本较低、易于实现，但运动部件易磨损。
11.控制阀的理想流量特性有四个（1）直线流量特性（2）对数流量特性（3）抛物线流量特性（4）快开流量特性。
12．阀门定位器的主要作用是使阀门位置按控制器送来的信号准确定位。
13．电动控制器的基本组成部分为（1）比较机构（2）放大器（3）反馈部分。
14.均匀控制的特点是为了解决前后工序的供求矛盾，使两个变量之间能够相互兼顾和协调操作。
15. 比值控制的目的是为了实现几种物料按一定比例混合，使生产能安全、正常的进行，通常为流量比值控制。
16.分程控制系统常用于扩大控制阀R及用于控制两种不同的介质流量。
17.防止“积分饱和”产生的措施有限幅法、积分切除法。
18.控制器参数的工程整定常用方法有经验法、临界比例度法、衰减曲线法。
19.前馈控制的主要形式有两种单纯前馈和前馈-反馈（根据对干扰补偿形式的特点又分为静态前馈和动态前馈控制。
）。
20.多冲量控制系统常用于锅炉的给水系统中。
二﹑简答题1. 气动执行器主要由哪两部分组成？各起什么作用？答：气动执行器由执行机构和控制机构两部分组成。
执行机构是执行器的推动装置，它根据控制信号压力的大小产生相应的推力，推动控制机构动作，所以它是将信号压力的大小转换为阀杆位移的装置。

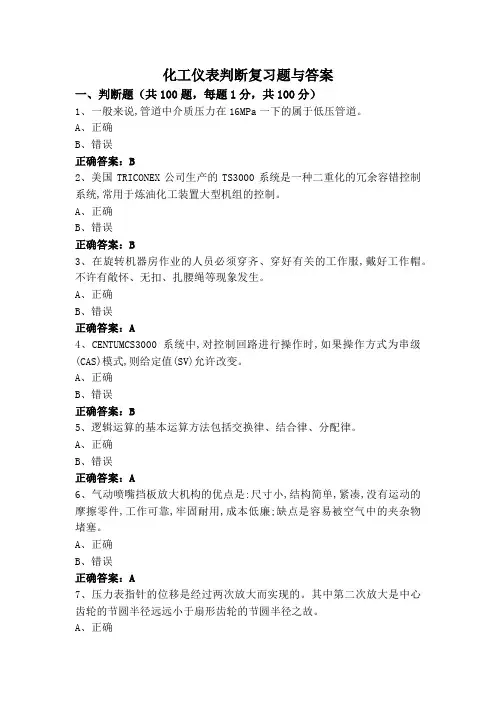

化工仪表判断复习题与答案
化工仪表判断复习题与答案一、判断题（共100题，每题1分，共100分）1、一般来说,管道中介质压力在16MPa一下的属于低压管道。
A、正确B、错误正确答案：B2、美国TRICONEX公司生产的TS3000系统是一种二重化的冗余容错控制系统,常用于炼油化工装置大型机组的控制。
A、正确B、错误正确答案：B3、在旋转机器房作业的人员必须穿齐、穿好有关的工作服,戴好工作帽。
不许有敞怀、无扣、扎腰绳等现象发生。
A、正确B、错误正确答案：A4、CENTUMCS3000系统中,对控制回路进行操作时,如果操作方式为串级(CAS)模式,则给定值(SV)允许改变。
A、正确B、错误正确答案：B5、逻辑运算的基本运算方法包括交换律、结合律、分配律。
A、正确B、错误正确答案：A6、气动喷嘴挡板放大机构的优点是:尺寸小,结构简单,紧凑,没有运动的摩擦零件,工作可靠,牢固耐用,成本低廉;缺点是容易被空气中的夹杂物堵塞。
A、正确B、错误正确答案：A7、压力表指针的位移是经过两次放大而实现的。
其中第二次放大是中心齿轮的节圆半径远远小于扇形齿轮的节圆半径之故。
A、正确B、错误正确答案：A8、一个实际电源的电压随着负载电流的增大而降低。
A、正确B、错误正确答案：A9、串级控制系统中对进入其中的干扰有较强的克服力的是副控制器。
A、正确B、错误正确答案：A10、调节阀的理想流量特性取决于阀芯形状、工作流量特性取决于阀芯形状和配管状态。
A、正确B、错误正确答案：A11、直行程阀芯按其导向来分有双导向和单导向两种。
A、正确B、错误正确答案：A12、本质安全线路和非本质安全线路可共用一根电缆,合穿一根保护管。
A、正确B、错误正确答案：B13、气动薄膜调节阀分为直通单座调节阀和直通双座调节阀。
A、正确B、错误正确答案：B14、导体的电阻率是与材料性质有关的物理量。
A、正确B、错误正确答案：A15、通常情况下对象中的干扰通道不是唯一的。
A、正确B、错误正确答案：A16、当电路处于通路状态时,外电路电阻上的电压等于电源电动势。
化工自动化控制仪表考试题库附答案
化工自动化控制仪表考试题库（含答案）1、【单选题】DeltaV系统是()公司的DCS产品。
（ B ）A、HoneywelB、EmersonC、FOXBORO2、【单选题】MY5型手提式1211灭火器的灭火射程在()m。
（ B ）A、3B、2C、4.53、【单选题】一台安装在设备最低液位下方的压力式液位变送器,为了测量准确,压力变送器必须采用()。
（ A ）A、正迁移B、负迁移C、不用迁移4、【单选题】串级控制中,主变量是()。
（ C ）A、主干扰量B、工艺随动指标C、工艺控制指标5、【单选题】串级控制系统的主回路的特点是()。
（ C ）A、先调,细调,快调B、先调,粗调,快调C、后调,细调,慢调6、【单选题】从事易燃、易爆岗位的作业人员应穿()工作服。
（ A ）A、防静电B、腈纶C、涤纶7、【单选题】从事机加工作业时,机床运行操作中,作业人员严禁()。
（ C ）A、戴皮手套B、戴线手套C、戴手套8、【单选题】从事计算机、焊接及切割作业、光或其它各种射线作业时,需佩戴专用()。
（ C ）A、防护罩B、防护网C、防护镜9、【单选题】保护接零就是将电气设备的金属外壳接到()上。
（ B ）A、大地B、中性线C、避雷针10、【单选题】内部具有喷料装置、再分布器、栅板等结构的塔设备应该是()。
（ B ）A、减压塔B、填料塔C、精馏塔11、【单选题】单位时间内流体在流动方向上流过的距离,称为()。
（ B ）A、流量B、流速C、质量流速12、【单选题】厂级安全教育对象不包括()。
（ B ）A、新调入人员B、厂内调动人员C、临时工13、【单选题】国外流量系数常以Cv表示,它定义的条件和实验测得的数据与国内的()。
（ A ）A、不同B、相同C、不采用14、【单选题】在SCADA发展的现今年代,()拓宽了应用范围,管理自动化,更方便。
（ B ）A、硬件技术B、网络C、软件技术15、【单选题】在电路中,开关是一种()。
化工仪表知识模拟考试题与参考答案
化工仪表知识模拟考试题与参考答案一、单选题（共50题，每题1分，共50分）1、标准节流件的直径比召越小，则( )。
A、要求水平直管段越长B、流体的压力损失越大C、流体的压力损失越小D、流量测量越准确正确答案：B2、标准节流装置的( )是在一定条件下通过实验取得的A、差压B、流量系数C、管壁光洁D、开孔直径正确答案：B3、用孔板测量某气体流量，若实际工作压力小于设计值，这时仪表的指示值将( )。
A、和实际值相等B、大于实际值C、小于实际值D、可能大于也可能小于实际值正确答案：B4、在铠装热电偶中，动态响应性能最好的是( )。
A、碰底型B、不碰底型C、C露头型D、冒型正确答案：C5、对于气体流量测量时，目前采用的体积单位。
是气体介质在( )状态下单位时间流过转子流量计的体积数。
A、非标准B、标准C、规定D、生产实际正确答案：B6、在热电偶测温时，采用补偿导线的作用是( )A、热端温度补偿B、冷端的延伸C、冷端温度补偿D、热电偶与显示仪表的连接正确答案：B7、直读式液位仪表是根据( )工作的A、连通器原理B、静压平衡原理C、被测介质热辐射D、液体热胀冷缩正确答案：A8、转子流量计长期使用后转子沾污将使流量示值( )。
A、A偏高B、B偏低C、不变D、无法确定正确答案：B9、转子流量计制造厂为了便于成批生产，在进行刻度时，是在( )状态下，用水或空气对仪表进行标定并给出曲线的。
A、生产实际B、规定C、非标准D、标准正确答案：D10、RTG雷达液位计的头部使用温度为65℃ ,有些情况温度可能超标，常用的降温方法是( )。
A、水B、空气C、自然冷却D、冷却油正确答案：D11、在实际生产中，当差变的安装位置高于容器内最高液位时，则隔离液的密度(p2 )与介质密度(p1)的关系是( )。
B、p2>p1C、p2≥p1D、p2<P1正确答案：D12、下列关于热电偶热电势叙述正确的是( )。
A、热电势EAB (T,To)是温度差的函数B、接触电动势EAB (T,To)大于温差电动势EA(T，To)C、接触电动势EAB (T, To)小于温差电动势F_A CT, To)D、热电势EAB (T, To)是测量端温度单值函数正确答案：B13、某压力变送器测量位于上方的管道内燃料气压力，当隔离管内变压器油少量渗漏后，仪表示值( )A、偏低B、偏高C、稍偏高D、不变正确答案：A14、在进行热电偶的校验过程中，下列哪种类划的设备不可能当作标准设备( )。
化工仪表复习题含参考答案
化工仪表复习题含参考答案1、雷达液位计没有测量盲区，精度可以很高，液位测量分辨率可达( )(特殊除外)。
A、0. 2mmB、lmmC、5mmD、0. 5mm答案：B2、雷达液位计是通过( )向被测介质物质发射微波的。
A、天线B、光线C、光波D、声音答案：A3、锅炉汽包水位以( )作为零水位。
A、正常水位B、最高水位C、最低水位D、任意水位答案：A4、电磁流量计安装地点要远离一切( )，不能有振动。
A、腐蚀场所B、磁源C、防爆场所D、热源答案：B5、下面哪种型号的热电偶，其热电势与温度的线形关系最好，( )A、K型B、T型C、R型D、S型答案：A6、数字温度表的最大特点之一是内部有( )，能实现PID控制A、自动控制零点电路B、自动控制量程电路C、自整定单元D、自动消除偏差单元答案：C7、转子流量计中的流体流动方向是( )A、自下而上B、自左到右C、自上而下D、自右到左答案：A8、雷达液位计发出的微波传到液体表面时,( )。
A、部分吸收，部分衰减B、全部被吸收C、全部反射回来D、部分吸收，部分反射回来答案：D9、转子流量计中转子上下的压差是由( )决定的。
A、转子的重量B、流体的流速C、流道截面积D、流体的压力答案：A10、用K分度号的热电偶和与其匹配的补偿导线测量湿度。
但在接线中把补偿导线的极性接反了，则仪表的指示( )。
A、可能大，也可能小B、偏大C、偏小D、不变答案：A11、E型热电偶的电极材料是( )。
A、正极镍铬、负极铜镍B、正极镍铬、负极镍硅C、正极铁、负极铜镍D、正极镍铬、负极镍硅答案：A12、热电阻正常使用中突然出现不值最大情况，最有可能的是( )A、热电阻短路B、三线制断线C、热电阻开路D、热电阻阻值变化答案：C13、国际单位制中，压力的单位是( )A、巴B、帕C、兆帕D、标准大气压答案：B14、用差压法测量容器波位时，液位的高低取决于( )。
A、压力差、容器截面和介质密度B、压力差、介质密度和取压点位置C、容器截面和介质密度D、容器上、下两点的压力差和容器截面答案：B15、质量流量计的主要特点之一是可直接测量( B )，与被测介质的温度、压力、勃度、密度变化无关.A、体积流量B、质量流量C、批量流量D、累积流量答案：B16、在使用容积式流量计时，由于被测流体可能混有杂物，为了保护流量计，在流量计前必须加装( )。
化工仪表复习题
化工仪表自动化复习题一、填空题1．气体的密度随（温度）升高而减小，随（压力）的增大而增大。
2．气动差压变送器一般都是基于（力矩平衡）原理工作的。
3．气动差压变送器在结构上由（测量）和（力-气转换）两部分组成。
4．差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。
5．玻璃液位计是根据（连通器）原理工作的。
6．静压式液位计是根据流体（静压）平衡原理工作的。
7．法兰式差压变送器的型号后面带"A"表示可进行（正）迁移，带"B"表示可进行（负）迁移。
8．流体的流量与其压力成（方根）关系。
9．在热电阻温度计中，R0和R100分别表示（0℃）和（100℃）时的电阻值。
10．仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）11．250Pa=（25）mmH2O12．管道内的流体速度，一般情况下，在（管道中心线）处的流速最大，在（管壁）处的流速等于零。
13．若（雷诺数）相同，流体的运动就是相似的。
14．中差压变送器的膜盒比高差压的（大），而比低差压的（小）。
15．转子流量计是属于（恒压降）流量计。
16．涡轮式流量计是一种（速度）式流量计。
17．涡轮流量变送器应（水平）安装。
18．用压力表测量液位时，仪表安装的高度应与零液位的高度（相同），否则，应对（高度差）进修正。
19．摄氏100℃，相当与华氏（212）℉。
20．温度越高，铂、镍、铜等材料的电阻值越（大）。
21．数字量信号不需要进行（A/D）转换，可以直接经数字输入借口与（计算机）连接。
22．管道连接的方法常用的有（螺纹连接）、（法兰连接）和（焊接）三种方式。
23．已知仪表的读数是495℃，修正值为+５℃，那么测量温度的绝对误差是（-5℃），被测介质的实际温度为（500℃）。
24．1mmH2O是温度为（4）℃纯水1毫米水柱所产生的压力。
25．差压流量计正压管线不畅，仪表指示偏（小），带反吹风差压表正压管嘴不畅，仪表指示偏（大）。
仪表试题(含答案)精选全文完整版
可编辑修改精选全文完整版仪表试题库一、填空题1.按照检测仪表根据其被测变量不同，根据化工生产五大参量又可分为（温度），(压力），（流量)，（液位），分析仪表。
2.仪表位号FQRC字母组合的含义是（流量累计记录调节）。
3.弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。
4.差压变送器的膜盒内充有(硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。
5.压力表的使用范围通常为全量程的（1/3）和（2/3）之间。
6.压力开关是一种简单的压力控制装置,当被测压力达到额定值时，压力开关可发出（报警和控制）信号。
7.有一压力表的型号为YZ-100，第一个字母Y表示( 压力表)，Z表示（真空表），数字表示( 压力表外壳直径为100mm）。
8.热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。
9.用热偶测量温度时，其连接导线应该使用（补偿导线），（补偿导线）是热电偶的延长,但必须考虑热偶（冷端补偿)。
10.差压式流量计包括（节流装置）、（导压管）、(变送器）三部分。
11.涡街流量变送器输出信号的（频率）与流量成正比.12.当调节阀摩擦力大，需要精确定位的场合需要采用（阀门定位器）。
13.气动调节阀中阀门定位器包括（电气）阀门定位器和(气动)阀门定位器.14.实际可调比取决于（阀芯结构）和（配管状况）。
15.连锁线路通常由（输入）部分、（逻辑）部分和（输出）部分组成。
16.自动调节系统主要由(调节器)、（调节阀）、（调节对象）和（变送器）四大部分组成。
17.自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分)、（比例微分）、（比例积分微分）等调节系统。
18.流量测量仪表大致分为速度式、容积式、质量式三类。
19.按照能源分类，仪表可分为(电动)，（气动），（液动）三大类。
20.相对误差是（绝对误差）与（仪表示值）之比的百分数。
21.按误差数值表示的方法,误差可分为(绝对误差）,（相对误差）,(引用误差）。
化工仪表期末复习题
一/填空题1.自动控制系统的分类：定值控制系统，随动控制系统，程序控制系统。
2.温度计的分类:按工作原理：膨胀式温度计；压力式温度计；热电偶温度计；热电阻温度计；辐射高温计；按测量范围分：＞640℃，高温计，＜640℃，温度计；按用途分：标准仪器；实用仪表；测量方式：接触式；非接触式。
3.自动控制系统压力的定义:指由气体或液体均匀垂直的作用于单位面积上的力。
4.基本控制规律的类型:位式控制双位控制比较常用，比例控制P，积分控制I，微分控制D及他们的组合形式。
5.化工仪表的分类：检测仪表，显示仪表，集中控制装置，控制仪表，执行器6.精馏塔操作过程：1精馏塔的提馏段温控，2精馏塔的精馏段温控，3精馏塔的温差控制及双温差控制，4产品成分或物性的直接控制方案。
7.比例控制P：控制器输出信号（ΔMV）与输入信号（DV）之间成比例关系。
积分控制I：控制器输出变化量与输出偏差（DV）的积分成比例。
微分控制D:控制器的输出信号与偏差信号的变化速率成比例。
三/名词解释1.精确度：测量结果与真实值的差距，允许相对百分误差的绝对值2.变差：是指在外界条件不变的情况下，用同一仪表对被测量在仪表全部测量范围内进行反正行程测量时，被测量值正行和反行所得到的两条特性曲线，之间的最大偏差3.灵敏度与灵敏限：仪表指针的线位移或角位移与引起这个位移的被测参数变化量的比值称为仪表的灵敏度s=Δα/Δx单位被测参数变化量所引起的仪表指针移动的距离或转角；灵敏线是指能引起仪表指针发生动作的被测参数的最小变化量4.分辨力：是指数字显示器的最末位，数字间隔所代表的被测参数变化量5.线性度：是表针线性刻度仪表的输出量与输入量的实际校准曲线与理论直线的吻合程度6.反应时间：是当用仪表对被测量参数进行测量时，被测量突然变化，仪表指数值由原始值变化到新稳态值的间隔时间，用来衡量仪表能不能尽快反映出参数变化的品质指标四/简答题1.化工自动化的主要内容和提供那些便利？答：主要内容：（1）自动检测系统：利用各种检测仪表对工艺参数进行测量指示记录；（2）自动信号和联锁保护系统：是安全装置，必要时紧急停车，防止事故发生和扩大；（3）自动操纵及自动开停车系统：根据预先规定的步骤自动进行生产过程；（4）自动控制系统，对生产中某些参数进行控制而回到规定数值范围内；；便利：1加快生产速度2降低生产成本3提高产品产量和质量4减轻劳动强度5改善劳动条件6提高生产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工仪表复习题
化工仪表复习题
化工仪表是化工生产过程中不可或缺的重要组成部分，它们能够测量、监控和
控制各种物理和化学参数，确保生产过程的安全和稳定。
为了更好地掌握化工
仪表的知识，下面将给大家提供一些复习题，希望能够帮助大家巩固相关知识。
一、选择题
1. 以下哪个仪表可以用于测量液体的压力？
A. 热电偶
B. 热电阻
C. 压力变送器
D. 液位计
2. 以下哪个仪表可以用于测量气体的流量？
A. 瞬时流量计
B. 质量流量计
C. 压力变送器
D. 液位计
3. 以下哪个仪表可以用于测量液体的温度？
A. 瞬时流量计
B. 质量流量计
C. 温度传感器
D. 液位计
4. 以下哪个仪表可以用于测量液体的液位？
A. 瞬时流量计
B. 质量流量计
C. 温度传感器
D. 液位计
5. 以下哪个仪表可以用于测量液体的浓度？
A. 瞬时流量计
B. 质量流量计
C. 温度传感器
D. 折射仪
二、填空题
1. 仪表中的HART协议是指_________________。
2. 仪表中的PID控制是指_________________。
3. 仪表中的PLC是指_________________。
4. 仪表中的DCS是指_________________。
5. 仪表中的SCADA系统是指_________________。
三、简答题
1. 请简要解释仪表的校准是什么意思，为什么需要进行校准？
2. 请简要解释仪表的量程是什么意思，为什么需要选择适当的量程？
3. 请简要解释仪表的灵敏度是什么意思，为什么需要选择适当的灵敏度？
4. 请简要解释仪表的稳定性是什么意思，为什么需要选择稳定性较好的仪表？
5. 请简要解释仪表的精度是什么意思，为什么需要选择精度较高的仪表？
四、应用题
某化工厂需要测量一种液体的温度和液位，同时需要控制液体的流量。
请设计
一个合适的仪表系统，包括传感器、变送器和控制器，并简要解释其工作原理。
以上就是化工仪表的一些复习题，希望能够帮助大家回顾相关知识。
复习过程中，可以参考相关教材和资料，也可以结合实际工作经验进行思考和讨论。
掌
握好化工仪表的知识，对于化工生产过程的安全和稳定具有重要意义。
祝大家
学习顺利，取得好成绩！。
