硬盘接口类型与工作原理
了解电脑硬盘驱动器的工作原理和类型
了解电脑硬盘驱动器的工作原理和类型电脑硬盘驱动器是计算机系统中重要的数据存储设备。
它的工作原理和类型对计算机性能和用户体验都有重要影响。
本文将详细介绍电脑硬盘驱动器的工作原理以及常见的类型。
一、工作原理电脑硬盘驱动器（Hard Disk Drive，HDD）是一种使用磁性记录技术的数据存储设备。
它通过磁头读取和写入信息来实现数据的存储和读取。
其工作原理主要包括以下几个步骤：1. 磁盘旋转：硬盘驱动器内有一个或多个磁盘，这些磁盘通过电机驱动在高速下旋转。
通常，硬盘驱动器每分钟旋转数为5400转、7200转或更高。
2. 磁头寻道：硬盘驱动器内有一个磁头组件，它可以在磁盘表面上移动，将磁头对准特定的磁道。
寻道是指将磁头从一个磁道移动到另一个磁道的过程。
3. 磁头读取和写入：当磁头对准特定磁道后，它可以通过磁性材料覆盖的磁道上的磁性颗粒读取或写入数据。
当写入数据时，磁头根据输入的电信号改变磁性颗粒的方向，从而记录数据。
当读取数据时，磁头感应磁道上的磁性颗粒的状态，并将其转换为电信号。
4. 控制器管理：硬盘驱动器内部有一个控制器，它负责管理和控制磁头的运动、数据的读取和写入。
控制器还与计算机主机连接，通过数据接口与主机进行数据交换。
二、类型根据硬盘驱动器的工作原理和接口类型，可以将其分为以下几类：1. 传统硬盘驱动器（Hard Disk Drive，HDD）：传统硬盘驱动器使用机械零件，包括旋转的磁盘和移动的磁头。
它们通常具有较大的存储容量和较慢的数据传输速度。
传统硬盘驱动器仍然是许多计算机系统的首选，因为它们成本较低且容量较大。
2. 固态硬盘驱动器（Solid State Drive，SSD）：固态硬盘驱动器使用闪存存储器来替代传统硬盘驱动器的磁盘和磁头。
它们没有机械零件，因此具有更快的数据读写速度、更低的能耗和更高的抗震性。
固态硬盘驱动器在移动设备和高性能计算机领域得到广泛应用。
3. 混合硬盘驱动器（Hybrid Hard Drive，HHD）：混合硬盘驱动器是传统硬盘驱动器和固态硬盘驱动器的组合。

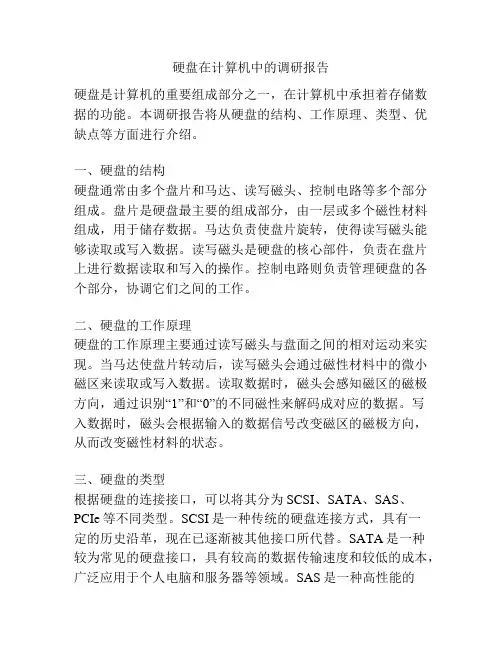

硬盘在计算机中的调研报告
硬盘在计算机中的调研报告硬盘是计算机的重要组成部分之一，在计算机中承担着存储数据的功能。
本调研报告将从硬盘的结构、工作原理、类型、优缺点等方面进行介绍。
一、硬盘的结构硬盘通常由多个盘片和马达、读写磁头、控制电路等多个部分组成。
盘片是硬盘最主要的组成部分，由一层或多个磁性材料组成，用于储存数据。
马达负责使盘片旋转，使得读写磁头能够读取或写入数据。
读写磁头是硬盘的核心部件，负责在盘片上进行数据读取和写入的操作。
控制电路则负责管理硬盘的各个部分，协调它们之间的工作。
二、硬盘的工作原理硬盘的工作原理主要通过读写磁头与盘面之间的相对运动来实现。
当马达使盘片转动后，读写磁头会通过磁性材料中的微小磁区来读取或写入数据。
读取数据时，磁头会感知磁区的磁极方向，通过识别“1”和“0”的不同磁性来解码成对应的数据。
写入数据时，磁头会根据输入的数据信号改变磁区的磁极方向，从而改变磁性材料的状态。
三、硬盘的类型根据硬盘的连接接口，可以将其分为SCSI、SATA、SAS、PCIe等不同类型。
SCSI是一种传统的硬盘连接方式，具有一定的历史沿革，现在已逐渐被其他接口所代替。
SATA是一种较为常见的硬盘接口，具有较高的数据传输速度和较低的成本，广泛应用于个人电脑和服务器等领域。
SAS是一种高性能的硬盘接口，适用于对性能要求较高的服务器环境。
PCIe是一种新的硬盘接口，采用PCI Express总线，能够提供更高的数据传输速度和更大的带宽。
四、硬盘的优缺点硬盘作为存储介质，具有一定的优点和缺点。
其优点包括较大的存储容量、相对较低的成本、较长的使用寿命等。
而其缺点则包括较慢的读写速度、较高的功耗、易受震动影响等。
此外，硬盘还存在着潜在的故障风险，如机械故障、磁道磁块损坏等问题。
综上所述，硬盘作为计算机存储的重要组成部分，承担着数据存储和读写的任务。
通过了解硬盘的结构、工作原理和类型，可以更好地理解其在计算机中的作用和功能。
同时，也需要注意硬盘的优缺点，根据不同的应用场景进行选择和优化，以提高计算机的整体性能。
移动硬盘设计原理
移动硬盘设计原理
移动硬盘是一种可以移动的存储设备，它是将硬盘封装在一个可在电脑之间转移的硬件设备中，拥有更大的存储空间，更为便携和方便。
它的设计原理主要有三个部分：
首先，移动硬盘的结构构成。
它主要由电源、控制器、硬盘驱动器、USB接口和外壳组成。
电源主要用来提供移动硬盘的电源，控制器主要用来控制硬盘的读写，硬盘驱动器主要是用来读取和存储数据，USB接口用于实现移动硬盘与计算机之间的连接，外壳主要是用来保护内部组件，同时也有利于便携。
其次，移动硬盘的输入输出原理。
硬盘的输入输出原理是指将外部数据输入硬盘，并将硬盘中的数据输出到外部的过程。
当用户将移动硬盘连接到计算机上时，硬盘就开始工作，控制器将接收到的指令发送给硬盘驱动器，硬盘驱动器根据指令读取或写入数据，并将读取的数据发送给控制器，控制器再将数据发送到计算机。
最后，移动硬盘的可靠性原理。
移动硬盘的可靠性原理是指硬盘的稳定性、耐用性和可靠性。
首先，硬盘的稳定性是指外部环境对硬盘的影响，包括温度、湿度、磁场等，硬盘必须能够稳定地在一定条件下运行，以保证数据的安全。
其次，耐用性是指硬盘能够在长时间使用后仍能保持良好的性能。
最后，可靠性是指硬盘在实际使用中的可靠性，比如硬盘的读写速度、数据传输的稳定性、错误率
等，都必须有一定的可靠性，以确保数据的安全。
总之，移动硬盘的设计原理主要包括结构构成、输入输出原理和可靠性原理。
移动硬盘将硬盘封装在一个可在电脑之间转移的硬件设备中，以便更大的存储空间，更为便携和方便，能够满足人们的需求。

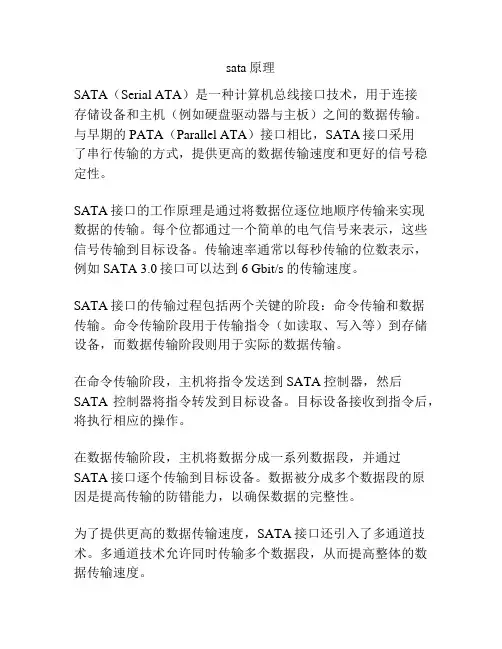

sata原理
sata原理
SATA（Serial ATA）是一种计算机总线接口技术，用于连接
存储设备和主机（例如硬盘驱动器与主板）之间的数据传输。
与早期的PATA（Parallel ATA）接口相比，SATA接口采用
了串行传输的方式，提供更高的数据传输速度和更好的信号稳定性。
SATA接口的工作原理是通过将数据位逐位地顺序传输来实现
数据的传输。
每个位都通过一个简单的电气信号来表示，这些信号传输到目标设备。
传输速率通常以每秒传输的位数表示，例如SATA 3.0接口可以达到6 Gbit/s的传输速度。
SATA接口的传输过程包括两个关键的阶段：命令传输和数据
传输。
命令传输阶段用于传输指令（如读取、写入等）到存储设备，而数据传输阶段则用于实际的数据传输。
在命令传输阶段，主机将指令发送到SATA控制器，然后SATA控制器将指令转发到目标设备。
目标设备接收到指令后，将执行相应的操作。
在数据传输阶段，主机将数据分成一系列数据段，并通过SATA接口逐个传输到目标设备。
数据被分成多个数据段的原
因是提高传输的防错能力，以确保数据的完整性。
为了提供更高的数据传输速度，SATA接口还引入了多通道技术。
多通道技术允许同时传输多个数据段，从而提高整体的数据传输速度。
此外，SATA接口还支持热插拔功能，允许用户在不关闭计算机的情况下插入或移除存储设备。
这为用户带来了便利，并降低了系统维护的成本。
总而言之，SATA接口通过串行传输方式实现高速稳定的数据传输，具有高防错能力和热插拔功能，为计算机存储设备的连接提供了可靠的解决方案。

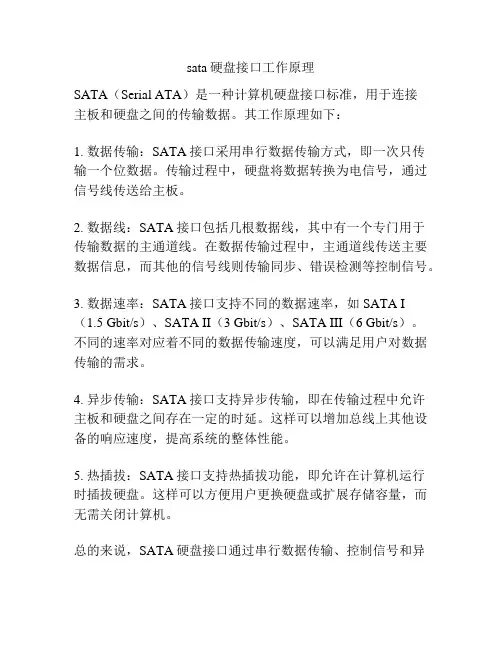

sata硬盘接口工作原理
sata硬盘接口工作原理
SATA（Serial ATA）是一种计算机硬盘接口标准，用于连接
主板和硬盘之间的传输数据。
其工作原理如下：
1. 数据传输：SATA接口采用串行数据传输方式，即一次只传
输一个位数据。
传输过程中，硬盘将数据转换为电信号，通过信号线传送给主板。
2. 数据线：SATA接口包括几根数据线，其中有一个专门用于
传输数据的主通道线。
在数据传输过程中，主通道线传送主要数据信息，而其他的信号线则传输同步、错误检测等控制信号。
3. 数据速率：SATA接口支持不同的数据速率，如SATA I （1.5 Gbit/s）、SATA II（3 Gbit/s）、SATA III（6 Gbit/s）。
不同的速率对应着不同的数据传输速度，可以满足用户对数据传输的需求。
4. 异步传输：SATA接口支持异步传输，即在传输过程中允许
主板和硬盘之间存在一定的时延。
这样可以增加总线上其他设备的响应速度，提高系统的整体性能。
5. 热插拔：SATA接口支持热插拔功能，即允许在计算机运行
时插拔硬盘。
这样可以方便用户更换硬盘或扩展存储容量，而无需关闭计算机。
总的来说，SATA硬盘接口通过串行数据传输、控制信号和异
步传输等方式，实现了高速、稳定的数据传输，同时支持热插拔功能，提供了方便的硬盘连接和使用体验。
服务器硬盘原理
服务器硬盘原理在信息技术迅猛发展的今天，服务器作为数据处理和存储的核心设备，其性能和稳定性对于整个信息系统的运行至关重要。
而服务器硬盘作为服务器中数据存储的关键组件，其原理和技术更是值得我们深入探究。
本文将详细解析服务器硬盘的工作原理，以及相关的技术和应用。
一、服务器硬盘概述服务器硬盘，顾名思义，是专为服务器设计的硬盘。
与普通个人电脑（PC）硬盘相比，服务器硬盘在数据读写速度、容量、可靠性、功耗以及价格等方面都有着显著的不同。
服务器硬盘通常需要24小时不间断工作，处理大量数据请求，因此其设计和制造标准都远高于普通硬盘。
二、服务器硬盘的分类根据接口类型和技术标准，服务器硬盘主要分为以下几类：1. SATA硬盘：串行高级技术附件（SATA）是一种计算机总线，用于连接硬盘驱动器到主机总线适配器。
SATA硬盘在服务器中应用广泛，尤其是对于一些对性能要求不是特别高的场景。
2. SAS硬盘：串行连接SCSI（SAS）是一种点对点的串行接口，用于连接硬盘和主机系统。
SAS硬盘在性能、可靠性和扩展性方面优于SATA硬盘，适用于高性能服务器环境。
3. NVMe硬盘：非易失性存储器快速（NVMe）是一种用于连接非易失性存储器和主机系统的接口规范。
NVMe硬盘采用PCIe总线，具有极高的数据传输速率和低延迟，适用于高性能计算和存储应用。
4. SCSI硬盘：小型计算机系统接口（SCSI）是一种用于连接计算机和智能设备的并行接口。
虽然SCSI硬盘在价格上较高，但其优异的性能和稳定性使其在高端服务器市场仍有一席之地。
三、服务器硬盘的工作原理服务器硬盘的工作原理主要涉及到硬盘的物理结构、数据存储原理以及数据读写过程。
1. 硬盘的物理结构服务器硬盘的物理结构主要包括盘片、磁头、马达、接口电路和缓存等部分。
盘片是存储数据的介质，通常由铝合金或玻璃制成，表面涂有一层磁性材料。
磁头负责读写盘片上的数据，它通过马达的驱动在盘片表面高速移动。
硬盘所有知识点总结
硬盘所有知识点总结一、硬盘的工作原理硬盘是由一系列盘片（platter）、读写头（head）、主轴（spindle）和逻辑控制器（controller）组成的。
盘片由铝合金制成，表面覆盖了高密度磁表面材料。
读写头位于盘片上方，并能够在盘片表面上移动。
主轴是盘片的主要运转部件，可以旋转盘片，让读写头可以访问盘片的任何区域。
当数据需要被写入硬盘时，硬盘的逻辑控制器会将数据信号转换为磁场，并且通过读写头写入盘片中。
当需要读取数据时，读写头会通过逻辑控制器读取盘片上的磁场信号，并将其转换为数据信号。
二、硬盘的类型1. 机械硬盘（HDD）：机械硬盘使用磁性盘片来存储数据，并且由读写头访问数据。
机械硬盘容量大，价格低，但速度较慢，适合用于存储大量数据。
2. 固态硬盘（SSD）：固态硬盘使用闪存存储器来存储数据，没有移动部件，因此速度更快，耐用性更高，但价格更高。
固态硬盘适合用于提高计算机的性能和速度。
三、硬盘的接口1. SATA接口：Serial ATA（SATA）是一种用于连接硬盘和主板的接口标准，速度一般可达6Gb/s。
2. SAS接口：Serial Attached SCSI（SAS）是一种用于连接高端服务器和存储设备的接口标准，速度更高，可达12Gb/s。
3. PCIe接口：Peripheral Component Interconnect Express（PCIe）是一种用于连接固态硬盘和主板的接口标准，速度更高，可达32Gb/s。
四、硬盘的安装1. 硬盘安装位置：硬盘通常安装在计算机主机箱内的硬盘槽中，需要根据计算机主板和机箱的接口类型选择合适的接口连接线。
2. 主从设备设置：在连接多个硬盘时，需要根据主板的设备设置将硬盘设置为主设备或从设备。
3. 供电连接：硬盘需要通过电源线连接到电源供应器，保证正常工作。
五、硬盘的维护1. 清洁保养：定期清洁和保养硬盘，例如，使用吹气枪或压缩空气清理硬盘表面的灰尘和污垢。
移动硬盘盒的接口
更多电子元件资料
移动硬盘盒的尺寸
移动硬盘盒分为2.5英寸和3.5英寸两种标准。
一、2.5英寸移动硬盘盒使用的是笔记本电脑硬盘，这种硬盘非常小巧，上衣口袋就可以装下了，缺点则是硬盘的价格/容量比偏高，而且转速较慢，一般只有4200rpm，因此数据传输速率较低。
二、3.5英寸的硬盘盒较大，但3.5英寸的硬盘传输速度较快，可以采用5400或7200rpm的主流高速硬盘，容量大，价格也比较便宜。
3、防滑设计：在移动硬盘盒的壳体设计上防滑的花纹，或安装防滑塑料垫等等，以增大壳体的摩擦，防止硬盘盒无意中从手中脱落。
4、防震设计：好的硬盘盒，在内部、表面，尤其是易于磕碰的边角都应该覆盖有弹性材质，或者处理圆角，以减少外来冲击对硬盘的影响。通常，防滑材料也起到抗冲击缓冲垫的双重作用。
5、硬盘指示灯：在壳体上留有硬盘信号灯，当硬盘有数据读取或存储的时候指示灯会闪动，以提醒用户注意。
另外有一种多作用的移动硬盘盒，大小是5.25英寸，它不光可以安装硬盘，也可以轻松地装上光驱或刻录机，从而变成一台外置的光驱或刻录机，不过它的体积较大，便携性能大打折扣。
移动硬盘盒的工作原理
移动硬盘盒主要通过一块磁盘控制芯片将硬盘的IDE接口转换为USB信号，从而使得IDE硬盘或者其他IDE设备转换为USB设备。
移动硬盘盒的选购
一款移动硬盘盒是否使用方便，设计是关键，一般而言，移动硬盘盒大多具有以下几种设计：
1、散热孔：如果移动硬盘盒的壳体不是热的良导体，其上应遍布散热孔，以帮助硬盘散热。不过对于2.5英寸硬盘，由于本身发热就控制得比较好，这方面并不需要太过担心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放大的磁头部分
硬盘的内部结构
2.磁头驱动机构： 2.磁头驱动机构：由音圈电机和磁头驱动小车组成，新型 磁头驱动机构 大容量硬盘还具有高效的防震动机构。高精度的轻型磁头驱动 机构能够对磁头进行正确的驱动和定位，并在很短的时间内精 确定位系统指令指定的磁道，保证数据读写的可靠性。
放大了的磁线圈部分
硬盘的内部结构
3.盘片和主轴组件： 3.盘片和主轴组件：盘片是硬盘存储数据的载体，现在的 盘片和主轴组件 盘片大都采用金属薄膜磁盘，这种金属薄膜较之软磁盘的不连 续颗粒载体具有更高的记录密度，同时还具有高剩磁和高矫顽 力的特点。主轴组件包括主轴部件如轴瓦和驱动电机等。随着 硬盘容量的扩大和速度的提高，主轴电机的速度也在不断提升， 有厂商开始采用精密机械工业的液态轴承电机技术。
光纤通道—Fibre Channel 光纤通道
与SCIS接口一样光纤通道最初也不是为硬盘设计开 发的接口技术，是专门为网络系统设计的，但随着存储 系统对速度的需求，逐渐应用到硬盘系统中。 光纤通道硬盘是为提高多硬盘存储系统的速度和灵 活性开发的，它的出现大大提高了多硬盘系统的通信速 度。光纤通道的主要特性有：热插拔性、高速带宽、远 程连接、连接设备数量大等。 光纤通道是为像服务器这样的多硬盘系统环境而设 计，能满足高端工作站、服务器、海量存储子网络、外 设间通过集线器、交换机和点对点连接进行双向、串行 数据通讯等系统对高数据传输率的要求。
硬盘的外部结构
硬盘的外部结构
硬盘的外部结构
1. 接口 包括电源插口和数据接口两部分，其中电源插 口与主机电源相联，为硬盘工作提供电力保证。数据接口则 是硬盘数据和主板控制器之间进行传输交换的纽带，根据联 接方式的差异，分为SATA接口，IDE接口和SCSI接口等。 2. 控制电路板 大多采用贴片式元件焊接，包括主轴调 速电路、磁头驱动与伺服定位电路、读写电路、控制与接口 电路等。在电路板上还有一块高效的单片机ROM芯片，其固 化的软件可以进行硬盘的初始化，执行加电和启动主轴电机， 加电初始寻道、定位以及故障检测等。在电路板上还安装有 容量不等的高速缓存芯片。 3. 固定盖板 就是硬盘的面板，标注产品的型号、产地、 设置数据等，和底板结合成一个密封的整体，保证硬盘盘片 和机构的稳定运行。固定盖板和盘体侧面还设有安装孔，以 方便安装。
硬盘的内部结构
硬盘的各个部件 硬盘的内部结构
硬盘内部结构由固定面板、控制电路板、盘头组件、接 口及附件等几大部分组成，而盘头组件(HardDiskAssembly， HDA)是构成硬盘的核心，封装在硬盘的净化腔体内，包括浮 动磁头组件、磁头驱动机构、盘片及主轴驱动机构、前置读 写控制电路等。
硬盘的内部结构
硬盘的工作原理（ 硬盘的工作原理（3）
常见三种接口
硬盘的工作原理（4） 硬盘的工作原理（
磁头上下紧贴着盘片
SATA
使用SATA（Serial ATA）口的硬盘又叫串口硬盘， 是未来PC机硬盘的趋势。2001年，由Intel、APT、Dell、 IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正 式确立了Serial ATA 1.0规范， Serial ATA采用串行连接方式，串行ATA总线使用嵌 入式时钟信号，具备了更强的纠错能力，与以往相比其 最大的区别在于能对传输指令（不仅仅是数据）进行检 查，如果发现错误会自动矫正，这在很大程度上提高了 数据传输的可靠性。串行接口还具有结构简单、支持热 插拔的优点。
硬盘接口类型
硬盘接口是硬盘与主机系统间的连接部件，作用是在 硬盘缓存和主机内存之间传输数据。不同的硬盘接口决定 着硬盘与计算机之间的连接速度，在整个系统中，硬盘接 口的优劣直接影响着程序运行快慢和系统性能好坏。从整 体的角度上，分为IDE SATA SCSI 光纤通道 IDE、SATA SCSI和光纤通道 IDE SATA、SCSI 光纤通道四种： IDE接口硬盘多用于家用产品中，也部分应用于服务器； SCSI接口的硬盘则主要应用于服务器市场； 光纤通道只在高端服务器上，价格昂贵； SATA是新生的硬盘接口类型，在家用市场有广泛前景。
1.浮动磁头组件： 1.浮动磁头组件：由读写磁头、传动手臂、传动轴三部分 浮动磁头组件 组成。磁头是硬盘技术最重要和关键的一环，实际上是集成工 艺制成的多个磁头的组合，它采用了非接触式头、盘结构，加 电后在高速旋转的磁盘表面飞行，飞高间隙只有0.1～0.3um， 可以获得极高的数据传输率。现在转速5400rpm的硬盘飞高都 低于0.3um，以利于读取较大的高信噪比信号，提高数据传输 存储的可靠性。
盘片和主轴
硬盘的内部结构
4.前置控制电路： 4.前置控制电路：前置放大电路控制磁头感应的信号、主 前置控制电路 轴电机调速、磁头驱动和伺服定位等，由于磁头读取的信号微 弱，将放大电路密封在腔体内可减少外来信号的干扰，提高操 作指令的准确性。
盘片和主轴
硬盘的工作原理（ 硬盘的工作原理（1）
概括地说，硬盘的工作原理是利用特定的磁粒子 的极性来记录数据。磁头在读取数据时，将磁粒子的 不同极性转换成不同的电脉冲信号，再利用数据转换 器将这些原始信号变成电脑可以使用的数据，写的操 作正好与此相反。另外，硬盘中还有一个存储缓冲区， 这是为了协调硬盘与主机在数据处理速度上的差异而 设的。由于硬盘的结构比软盘复杂得多，所以它的格 式化工作也比软盘要复杂，分为低级格式化，硬盘分 区，高级格式化并建立文件管理系统。
SCSI —Small Computer System Interface
SCSI是与IDE（ATA）完全不同的接专门为 硬盘设计的接口，是一种广泛应用于小型机上的 高速数据传输技术。 SCSI接口具有应用范围广、多任务、带宽大、 CPU占用率低，以及热插拔等优点，但较高的价格 使得它很难如IDE硬盘般普及，因此SCSI硬盘主要 应用于中、高端服务器和高档工作站中。
硬盘的工作原理（2） 硬盘的工作原理（
硬盘驱动器加电正常工作后，利用控制电路中的 单片机初始化模块进行初始化工作，此时磁头置于盘 片中心位置，初始化完成后主轴电机将启动并以高速 旋转，装载磁头的小车机构移动，将浮动磁头置于盘 片表面的0道，处于等待指令的启动状态。 当接口电路接收到微机系统传来的指令信号，通 过前置放大控制电路，驱动音圈电机发出磁信号，根 据感应阻值变化的磁头对盘片数据信息进行正确定位， 并将接收后的数据信息解码，通过放大控制电路传输 到接口电路，反馈给主机系统完成指令操作。 结束硬盘操作的断电状态，在反力矩弹簧的作用 下浮动磁头驻留到盘面中心。
硬盘接口类型
IDE和SATA硬盘接口
硬盘接口类型
SCSI硬盘接口
光纤通道接口
IDE —Integrated Drive Electronics
IDE，即“电子集成驱动器”，它的本意是指把“硬 盘控制器”与“盘体”集成在一起的硬盘驱动器。 与控制器集成在一起的做法减少了硬盘接口的电缆数 目与长度，数据传输的可靠性得到了增强，硬盘制造起来 变得更容易，因为硬盘生产厂商不需要再担心自己的硬盘 是否与其它厂商生产的控制器兼容。对用户而言，硬盘安 装起来也更为方便。 IDE代表着硬盘的一种类型，这种类型的接口随着接口 技术的发展已经被淘汰了，其后发展分支出更多类型的硬 盘接口，比如ATA、Ultra ATA、DMA、Ultra DMA等接口都 属于IDE硬盘。
