SPF级实验动物房设计建设办法SICOLAB
SPF级实验动物房设计建设方案SICOLAB
SPF级实验动物房设计建设方案SICOLAB1.房间结构：SPF级实验动物房通常需要分为动物栖息区、操作区、清洁区、供气区、供电区、供水区等区域。
栖息区是动物居住和活动的区域，需要确保动物养殖环境的无菌状态；操作区是进行与动物有关的各种操作的区域，如喂养、实施实验等；清洁区是进行清洁和消毒工作的区域；供气区是提供新鲜空气的区域；供电区是提供电力的区域；供水区是提供清洁饮用水的区域。
2.空气净化系统：SPF级实验动物房需要引入高效过滤系统，以确保空气中的微生物小于一定的标准，通常要求达到H14级别。
该系统需要包括预过滤器、高效过滤器、空气净化器、空气调节器等设备。
3.温度和湿度控制：SPF级实验动物房需要保持一定的温度和湿度，以保证动物的舒适度和健康状态。
通常要求温度控制在20-24℃，湿度控制在45-60%之间。
4.光照控制：SPF级实验动物房需要提供适宜的光照条件，以保持一个良好的生物钟节律和光照环境。
通常要求提供12小时的光照和12小时的黑暗。
5.防护措施：SPF级实验动物房需要安装防护设施，以防止外部病菌和微生物污染进入房间。
可以采用双门或单门紧密贴合的设计，避免空气交流和病菌传播。
6.物料管理：SPF级实验动物房需要合理管理和储存进入房间的物料，如饲料、垫料、药物等。
要保持物料的无菌状态，可以采用密封的储存柜和合适的储存条件。
7.消毒措施：SPF级实验动物房需要定期进行消毒工作，以保持无菌状态。
可以采用紫外线灯、高温蒸汽和化学消毒剂等方法进行消毒。
总结起来，SPF级实验动物房设计建设方案需要考虑房间结构、空气净化系统、温度和湿度控制、光照控制、防护措施、物料管理和消毒措施等方面。
这些设计和措施能够保证实验动物繁殖和养殖的无菌化环境，从而提高实验结果的准确性和可靠性。
SPF级动物实验室建设要求SICOLAB
SPF级动物实验室建设要求SICOLABSPF级实验动物是生命与医学科学研究中公认的标准实验动物。
因此，对SPF 级动物实验室的建设要求要特别重视。
（1）建筑特点SPF级动物实验室建筑面积为300㎡。
室内吊顶高度为2.4m，墙面和吊顶采用净化轻质彩钢板、净化专用内圆弧和外圆立柱，地面采用MS环氧树脂自流坪洁净涂料，厚度为2.5mm。
门采用专用净化密闭门并配备观察窗。
单向走道呈顺时针走向设计。
屏障系统内共有大鼠饲养室2间，小鼠饲养室1间，隔离观察室2间，实验准备室3间，功能实验室3间，洁物存放室1间，清洗消毒室1间。
此外，屏障系统外配有监控室、机房和配电室等。
（2）设计参数室内温度：20～26°C；日温差：≤4°C；相对湿度：40%～70%；换气次数：15～20次/h；气流速度：≤0．2m/s；压强梯度：20～50Pa；空气洁净度：7级；菌落数：≤3个/皿；氨浓度：≤14mg/m3；噪声：≤60dB；最低工作照度：≥200lx；动物照度：15～20lx；昼夜明暗交替时间：12/12h。
（3）通风和空调系统动物实验室采用全新风中央空调通风系统。
空气经过初、中、高效三级过滤器后进入实验室内环境。
空调设备位于初、中效过滤器之间，由一套单元式机组，机组有两台压缩机，相互独立，一用一备，保证整个系统的正常运行。
送风口位于压缩装置一侧，离地0．25m。
（4）照明系统一更、淋浴、二更、气闸、清洁走道、洁物存放处、污物走道、缓冲间和清洗消毒间、动物饲养室、实验准备间、隔离观察室和功能实验室等安装有手动和自动开关，根据实际需要，调节控制室内照明灯。
开、关日光灯的时间为分别为早、晚7点；其中动物饲养室装有动物照明灯，调节动物的休眠周期。
未启用房间、清洁走道、洁物存放处、污物走道等在每日中午12点和晚上8点开启紫外线灯照射1h。
（5）通讯系统因为SPF级动物实验室的环境和设施具有特殊要求，人员进入后不能随意出入，而室内外的联系又十分重要，故室内各房间均安装内部电话机，按照房间顺序编排电话号码，各室内电话可相互连通，并均与监控室总机保持联系，保证实验室内外信息的及时沟通。
实验动物房总体建筑设计原则SICOLAB
医学实验动物房设计（详细）SICOLAB实验动物房总体建筑设计原则根据国家科委《实验动物管理条例》、国家卫生部《医学实验动物管理实施细则》的具体要求，结合广西的具体情况，目前广西尚未有能够提供合格的ＳＰＦ级实验动物的单位，而我所是药品检验单位，国家科委要求2000年底前药品检定应使用清洁级实验动物。
因此，我所新建的实验动物中心设计的原则是以建立动物饲养繁殖和实验饲养相结合的综合基地，该工程的环境与设施要求达到ＳＰＦ级标准。
该中心的设计具有小规模、起点高、设计完善、布局设置合理，可使用面积大，利用率高，具有节能、节资等特点平面布局设计加层新建的十层楼长48ｍ，宽103ｍ，楼层高为38ｍ;其中十楼西侧长24ｍ暂作普通级设施使用，十楼东侧长24ｍ为ＳＰＦ级设施即ＳＰＦ级实验动物中心，十一楼为饲料加工房和空调、风机机房。
SPF级实验动物中心内设置有货物电梯、淋浴室1间，2套更衣1、更衣2和风淋室，洁净物品储藏室1间，洗刷消毒室1间，清洁走廊和亚清洁走廊，隔离观察室(检疫室)1间，饲育室6间及实验室2间，平面布局采用三走廊方式，中间走廊为清洁走廊，二边走廊为亚清洁走廊，清洁真走廊与亚清洁走廊之间为饲育室和实验室。
饲育室区和实验室区各走廊均有密封门严格隔开，饲育室区和实验室区分别设置有独立的更衣1、更衣2和风淋室，以便各区域的人员运行各行其道，防止交叉感染。
3 空调通风系统31 空调系统311 空调设计及ＳＰＦ级环境设施设计的主要参数：温度：夏季24℃±2℃，冬季22℃±2℃;湿度：ＲＨ(50±10)%;光照度：不小于300～350ＬＸ，明暗比12∶12ｈ，日光灯照明，且设紫外灭菌灯;通风：采用全新风，顶棚送风，四角回风;净化度：1万级(每立升空气中粒径大于05μｍ的尘埃粒子数小于或等于350个);噪音：低于50ｄＢ;氨浓度：低于20ｐｐｍ;正压控制：清洁走廊、饲育室(或实验室)、亚清洁走廊、外环境的压力梯度20Ｐａ。
SPF动物实验室建造设计方案SICOLAB
SPF（特殊病原体自由）动物实验室建造方案SICOLAB（一）设计原则为了建造一座SPF（特殊病原体自由）动物实验室，需要采取以下步骤：（1）选址：选择远离其他动物群落的区域，最好是远离人口密集地区的偏远区域。
这个地方应该易于清洁和消毒，并且能够提供适当的空气质量和环境控制。
（2）建筑设计：建筑应该被分隔成多个房间，每个房间应该有适当的空气过滤和压力控制系统。
此外，墙壁和地板应该容易清洁和消毒。
建筑还应该包括实验室，接种房，储藏室，冷藏室，浴室和更衣室。
（3）空气过滤系统：实验室内的空气应该经过高效的过滤系统，以保持干净、新鲜和无菌。
过滤器应该每隔一段时间更换。
（4）环境控制系统：实验室内的温度、湿度、气压和照明应该能够精确地控制。
这些参数的调节应该能够在不影响实验结果的情况下进行。
（5）材料选择：建筑材料应该经过严格的选择，以确保不会释放任何有害物质或细菌。
材料应该容易清洁和消毒，以减少细菌滋生的可能性。
（6）员工培训：所有工作人员都应该接受适当的培训，包括实验室操作、动物处理和储存。
员工应该遵守所有的实验室规则和标准操作程序，以确保动物和人员的安全。
（1）动物管理：动物应该从SPF供应商那里获得，并在进入实验室前进行隔离和检疫。
动物的饲养、处理和管理应该符合当地的法律和规定。
实验室应该有专门的动物饲养人员，他们应该经过专门的培训，以确保动物的健康和福利。
总之，建造一座SPF动物实验室需要考虑多个因素，包括建筑设计、环境控制、空气过滤、材料选择、员工培训和动物管理。
所有这些因素都应该被精心考虑，以确保实验室能够提供高质量、安全的研究环境。
（二）为了建造一座高质量的SPF级动物实验室，需要在以下几个方面进行详细的考虑和规划：（1）选址和建筑设计选址应该考虑到实验室的远离人口密集地区，而且最好是在空气新鲜，环境较为干燥、少受外界干扰的区域。
建筑应该被分成多个区域，包括动物饲养区、实验区、洗消区、办公区和供电区。

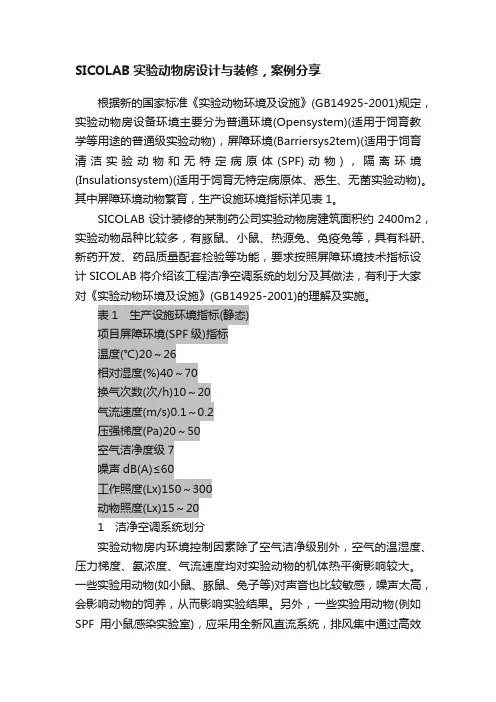

SICOLAB实验动物房设计与装修，案例分享
SICOLAB实验动物房设计与装修，案例分享根据新的国家标准《实验动物环境及设施》(GB14925-2001)规定，实验动物房设备环境主要分为普通环境(Opensystem)(适用于饲育教学等用途的普通级实验动物)，屏障环境(Barriersys2tem)(适用于饲育清洁实验动物和无特定病原体(SPF)动物)，隔离环境(Insulationsystem)(适用于饲育无特定病原体、悉生、无菌实验动物)。
其中屏障环境动物繁育，生产设施环境指标详见表1。
SICOLAB设计装修的某制药公司实验动物房建筑面积约2400m2，实验动物品种比较多，有豚鼠、小鼠、热源兔、免疫兔等，具有科研、新药开发、药品质量配套检验等功能，要求按照屏障环境技术指标设计SICOLAB将介绍该工程洁净空调系统的划分及其做法，有利于大家对《实验动物环境及设施》(GB14925-2001)的理解及实施。
表1 生产设施环境指标(静态)项目屏障环境(SPF级)指标温度(℃)20～26相对湿度(%)40～70换气次数(次/h)10～20气流速度(m/s)0.1～0.2压强梯度(Pa)20～50空气洁净度级7噪声dB(A)≤60工作照度(Lx)150～300动物照度(Lx)15～201 洁净空调系统划分实验动物房内环境控制因素除了空气洁净级别外，空气的温湿度、压力梯度、氨浓度、气流速度均对实验动物的机体热平衡影响较大。
一些实验用动物(如小鼠、豚鼠、兔子等)对声音也比较敏感，噪声太高，会影响动物的饲养，从而影响实验结果。
另外，一些实验用动物(例如SPF用小鼠感染实验室)，应采用全新风直流系统，排风集中通过高效过滤器(HEPA)处理后排入大气。
本工程根据以上实验动物房的特点及其不同洁净级别的要求划分为3个洁净空调系统。
1.1 豚鼠饲养间、小鼠实验间、观察室等区域为Kj-1系统，空调系统原理见图1。
房间洁净度为7级，换气次数为20次/h，采用全新风加热回收装置的方式。
医院动物实验室设计布局要求SICOLAB
医院动物实验室设计布局要求SICOLAB 动物实验室的设计布局是规范工作流程和人员、动物、物品等相互关系和移动，并确保实验室安全，此外，对形成屏障结构具有重要意义。
本文将从三个防护区（外围防护区、建筑防护区、饲养防护区）和四条控制路线（人员控制路线、动物控制路线、物料控制路线、废物控制路线）等方面详细介绍。
1.外围防护区外围防护区主要指建筑外围的区域。
鉴于实验动物饲养的特殊性，外围可能需要设监控设备、人员进出的控制、卫生防护带等。
如果设施内从事涉及高致病性病原微生物的动物实验活动，须考虑设施的安保要求，以及一旦发生意外事故后对周围控制区域、疏散和救援的需求。
外围的防护主要通过设置栅栏、围墙等方式实现。
鉴于景观的需求，使用栅栏更显人性化。
栅栏不应低于2米，栏杆的间距不大于10厘米，栏杆要坚固、易于清洁。
此外，需要设置照明系统、报警系统和视频监控系统，更高级别的防护包括地下的电磁场报警、红外线报警和运动物体报警、低压电击等措施。
防护区内一般不布置绿化，以免影响监控，同时也可减少昆虫、老鼠等。
为保证正常的外来服务，如邮件、送货、访客等，通过风险评估决定是否需要建设安检、特殊通道、中转站等措施。
对控制区域应设置警示牌，避免无意闯入。
对防护要求高的设施，应保证外来车辆不能靠近设施，距离保持至少30米。
在外围防护区，宜设专用的外部人员和车辆入口。
2.建筑防护区建筑防护区主要指动物实验室所在的建筑。
建筑内有动物设施和其它设施之分，其它设施可以与动物设施有关，也可以无关;动物设施可以就是建筑的主体，也可以是其部分。
需要考虑的主要问题是动物设施环境与建筑物内其它区域环境的相互隔离与相互关系，人员、动物、物料和废物的进出路线。
使用时，动物设施及其相关的设施宜集中布置，从事感染动物活动的设施需要单独布置。
建筑除主入口外，要考虑设置动物、大型设备和废物的出口和入口。
出于安全考虑，必须评估和明确对门窗的性能要求。
在合理控制数量的前提下，对门窗的大小、形状、耐冲击能力、耐火性、保温性、光学特性等均要有要求。
SPF级实验动物房设计建设方案SICOLAB
实验动物广泛应用于医学、药学、生物学、兽医学、胚胎学、遗传学等众多研究领域，对生命科学的研究，特别是对生物医学的研究有着重大意义。
近年来，我国实验动物科学发展迅速，医学实验特别是药效及药物安全性评价必须依赖于高品质的实验动物。
SPF(specific pathogen free)动物，即无特定病原体实验动物，能排除病原体的干扰，保证实验结果的准确性，已成为生命科学研究中广泛认可的标准实验动物。
一、装饰材料实验动物房的装修材料如门窗、墙体和地面材料的选择非常重要，用于动物实验室的建筑材料和表面涂料均要达到生物安全要求。
因此，本实验动物房严格按国家标准，选择环保耐用、便于清洁维护的建筑材料。
墙、顶和门均采用δ=50 mm厚度的优质彩钢夹芯保温板和专用电泳铝合金型材。
要求材料的表面平整性好，隔音量≥28 dB(A)；保温性能好，保温板传热系数为2.5 W/m2·K。
室内墙与墙、墙与顶板、墙与地面均由专用铝合金型材圆弧过渡连接，无积尘死角，以达到净化要求。
无菌区及相关区域选用防静电PVC地板，具有不吸尘、不产尘、耐酸碱腐蚀及耐冲洗等特点。
二、环境控制系统1、温湿度、噪音及照度控制系统实验动物的健康生长和繁育极易受到环境的影响，温度变化对实验动物的健康影响较大。
按照国标的要求，动物房对不同区域的温湿度分别进行控制，结合重庆市气候潮湿的特点，温湿度控制的具体参数设置如下：万级区的温度为20～26℃，最大日温差3℃，相对湿度40%～70%；10万级的温度为18～27℃，相对湿度30%～70%。
噪音能引起实验动物的躁动、恐慌，对实验动物的健康生长和繁育产生负面影响，啮齿类动物对噪音尤为敏感。
为使实验动物健康生长，保证噪音≤60 dB(A)，同时在送回风管相应位置装有微孔板消声器，以减少噪音的产生。
根据功能需要，并保证动物的正常生长，动物照度和工作照度分别控制在15～20 lx 和150～300 lx，明暗交替时间为12/12 h。
动物实验室分级设计要求SICOLAB
动物实验室分级设计要求SICOLAB根据动物实验室微生物控制标准，可将动物实验室分为四级：一级普通动物（CV），系指微生物不受特殊控制的一般动物。
要求排除人兽共患病的病原体和积少数的动物实验室烈性传染病的病原体。
为防止传染病，在动物实验室饲养和繁殖时，要采取一定的措施，应保证其用于测试的结果具有反应的重现性（即无论不同的操作人员，在不同的时间，用同一品系的动物按规定的实验规程所做的实验，都能获得几乎相同的结果）。
二级清洁动物（CL），要求排除人兽共患病及动物主要传染病的病原体。
三级无特殊病原体动物（SPF），要求到二级外，还要排除一些规定的病原体。
其除菌与灭菌的方法，可使用高效空气过滤器除菌法、紫外线灭菌法、三甘醇蒸气喷雾法及氯化锂水溶液喷雾法。
四级无菌动物（GF）或悉生动物（GN），无菌动物要求不带有任何用现有方法可检出的微生物。
悉生动物要求在无菌动物体上植入一种或数种已知的微生物。
在病理学检查上，四类动物实验室也有不同的病理检查标准。
一级动物实验室：外观健康，主要器官不应有病灶。
二级动物实验室：除一级指标外，显微镜检查无二级微生物病原的病变。
三级无特殊病原体动物实验室：无二、三级微生物病原的病变。
四级动物实验室：不含二、三级微生物病原的病变，脾、淋巴结是无菌动物组织学结构。
综合上述，对不同级别的动物实验室在动物房设计上和管理上则有不同的要求。
无菌、已知菌以及无特殊病原体动物都需要在无菌或尽可能在无菌的环境里饲养，这种环境，目前国际上通用称为屏障环境，即用一道屏障把动物与周围污染的环境隔开，就如胎鼠在母鼠子宫内一样。
这种环境从控制微生物的角度分为隔离系统、屏障系统、半屏障系统、开放系统和层流架系统等五大类。
隔离系统是在带有操作手套的容器中饲养动物的系统，用于饲养无菌动物和栖生动物。
内部保持按微生物要求的100级的洁净度，但其设置的房间及操作人员不必按无菌室考虑。
屏障系统把10000~100000级左右的无菌洁净室作为饲养室，主要用于无特殊病原体动物的长期饲养和繁殖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验动物广泛应用于医学、药学、生物学、兽医学、胚胎学、遗传学等众多研究领域，对生命科学的研究，特别是对生物医学的研究有着重大意义。
近年来，我国实验动物科学发展迅速，医学实验特别是药效及药物安全性评价必须依赖于高品质的实验动物。
SPF(specific pathogen free)动物，即无特定病原体实验动物，能排除
厚度
≥28
特点。
1、温湿度、噪音及照度控制系统
实验动物的健康生长和繁育极易受到环境的影响，温度变化对实验动物的健康影响较大。
按照国标的要求，动物房对不同区域的温湿度分别进行控制，结合重庆市气候潮湿的特点，温湿度控制的具体参数设置如下：万级区的温度为20～26℃，最大日温差3℃，相对湿度40%～70%；10万级的温度为18～27℃，相对湿度30%～
70%。
噪音能引起实验动物的躁动、恐慌，对实验动物的健康生长和繁育产生负面影响，啮齿类动物对噪音尤为敏感。
为使实验动物健康生长，保证噪音≤60 dB(A)，同时在送回风管相应位置装有微孔板消声器，以减少噪音的产生。
根据功能需要，并保证动物的正常生长，动物照度和工作照度分别控制在15～20 lx和150～300 lx，明暗交替时间为12/12 h。
净化系统内采用吸顶式净化灯，该灯具有不吸尘、不产尘、
2
净度。
度≤0.5μm、￠90
敏感，因此换气次数并不是越多越好，而是需要合理控制。
设计方案要求:万级区换气次数≥20次；10万级区换气次数≥15次，并可调节。
为防止动物饲养室内空气交叉污染、有害气体扩散及饲养室与污物通道间逆向污染，使空气保持固定的流向，避免空气对流。
洁净走道、饲养室、污物走道及室外之间的压力梯度应该是逐渐递减的关系，具体压力参数设置如下：洁净走道35 Pa，饲养室25Pa，污物走道15 Pa，，
其中:小鼠饲养系统选用JK-1系统，风量10 000 m3/h，冷量93 kW，排风6 000 m3/h；兔饲养系统选用X-1系统，风量2 500m3/h，冷量15 kW，排风2 500 m3/h；清洗间、库房室、解剖室各配1台500 m3/h的风机盘管。
要求该系统气流均匀柔和，送风气流设计采用顶送风，墙壁下侧排风；组合式净化空调器冷热源由风冷热泵机组提供，实现冷、热量回收，回收率大于70%，减少能耗；送排风管表面采用保温材料覆盖，
3
三、
1、规章制度与人员培训制定《SPF级实验动物房管理规范细则》、《人员进入SPF 级实验动物房操作规范》、《动物进入SPF级实验动物房操作规范》、《物品进入SPF 级实验动物房操作规范》、《物品消毒标准化流程》、《动物饲养标准化流程》等科学的管理制度和标准化的实验操作规范，确保SPF级实验动物房的正常运行。
所有进入动物房的实验人员和工作人员必须通过岗前专业培训，学习动物房内主要设施的特点、动物房管理制度、实验操作标准化规范及注意事项；并定期体检。
所有人员
在患病期间，尤其是感染人畜共患病的，不得进入实验动物房。
2、内部设施的维护与管理实验动物房内部设施的安装、调试由专业技术人员完成，任何人不得随意变动设置参数。
工作人员定期保养空调通风系统；每天监测温湿度、照度、压差及各设备参数是否正常并进行记录。
3
境。
4
《物品
5、妥善处理动物尸体动物实验结束后，依照实验动物手册的相关规定处死动物，动物尸体暂时存放于-20℃冰箱，由专业人员统一送到处理厂焚烧处理。
SICOLAB总结
SPF级实验动物房的设计由于其自身功能的独特性，比其它洁净室的设计更为复杂。
而高质量的实验动物能为科学研究提供可靠的实验素材，使实验结果准确、科学、
稳定、可重复。
因此，建立合格标准的SPF级实验动物房是开展高水平研究工作的必要条件之一。
随着家蚕功能基因组研究的纵深发展，我国蚕业科学正进入一个新兴的历史发展阶段。
目前，家蚕在生物反应器、医药保健、生物新材料等方面的应用已显示出巨大的潜力。
而实质性推动家蚕成为有效的药物筛选平台并与人类疾病动物模型相衔接，是我们面临的重要挑战之一。
因此，启动SPF级实验动物房的建。
