全站仪测量坐标距离计算表
全站仪坐标计算
请教高人，全站仪测量高程时后视点的z坐标有用吗？起到什么作用，它与仪器点的z坐标之间有什么关系？悬赏分：25 - 解决时间：2009-9-11 15:50问题补充：按照水准仪测量高程的方法，我感觉仪器点的高程和后视点的高程只需知道一个就能测出未知点的高程，但是测量时两个点都要输入，如果哪个输入错误会产生什么结果呢？全站仪测量待测点的高程是根据什么？有没有与仪器点和后视点之间的关系式？提问者：玟龍- 三级最佳答案后视的高程是不必须的，首先要搞明白后视的目的，他的目的是定向，只需要后视点的水平坐标，跟高程没关系，所以测量时后视点的高程可以不用输入。
全站仪测量点的根据，通俗的说就是，根据你测站点的水平坐标与高程，以及后视定向所确定的水平方位角确定未知点的坐标和高程，其结算公式是在仪器内部自行结算的。
希望能对你有帮助5我来评论>>后视点可以检查你输入仪器的数据是否正确，好还可以检查你的仪器测量高程的精度如何。
都是已知点，回答者：222.75.3.* 2009-8-25 01:39 后视只需平面坐标即可。
对准后视点，然后测量水平角。
在实际中，如果条件好，我们会用十字丝中心对准后视棱镜的最下端。
回答者：115.84.64.* 2009-8-29 15:51 后视高程可以不输入，有的仪器在输入后视的时候根本不提示输入高程。
可以肯定的是，没用。
而且本身它也检查部出来什么的。
回答者：吊啷当- 三级2009-9-3 16:59全站仪测高程是应用了三角高程原理。
误差较大。
需要连续的复测。
Z坐标就是高程坐标。
三角高程测量的传统方法如图一所示，设A，B为地面上高度不同的两点。
已知A点高程HA，只要知道A点对B点的高差HAB即可由HB=HA+HAB得到B点的高程HB。
图一图中：D为A、B两点间的水平距离а为在A点观测B点时的垂直角i为测站点的仪器高，t为棱镜高HA为A点高程，HB为B点高程。
V为全站仪望远镜和棱镜之间的高差（V=Dtanа）首先我们假设A，B两点相距不太远，可以将水准面看成水准面，也不考虑大气折光的影响。
全站仪坐标测量记录表带数据
全站仪坐标测量记录表带数据测量项目在测量项目中使用全站仪进行了多个点的坐标测量，以下是测量记录表，包含了测量点的坐标数据。
测量记录表点名X坐标（米）Y坐标（米）Z坐标（米）P1 100 200 10P2 150 250 15P3 80 180 12P4 90 220 18P5 120 190 11数据分析根据上表的测量数据，可以进行一些数据分析来了解测量点之间的空间关系和变化趋势。
坐标计算通过上表中的数据，我们可以计算出各个测量点的坐标。
以下是各个测量点的坐标计算结果：•P1: (100, 200, 10)•P2: (150, 250, 15)•P3: (80, 180, 12)•P4: (90, 220, 18)•P5: (120, 190, 11)坐标差值计算我们还可以计算出各个测量点之间的坐标差值，从而了解它们之间的空间距离和方向。
以下是各个测量点之间的坐标差值计算结果：•P2 - P1: (50, 50, 5)•P3 - P1: (-20, -20, 2)•P4 - P1: (-10, 20, 8)•P5 - P1: (20, -10, 1)•P3 - P2: (-70, -70, -3)•P4 - P2: (-60, -30, 3)•P5 - P2: (-30, -60, -4)•P4 - P3: (10, 40, 5)•P5 - P3: (40, 10, -1)•P5 - P4: (30, -30, -6)坐标差值分析通过对各个测量点之间的坐标差值进行分析，我们可以得到以下结论：•P2相对于P1，X坐标增加50米，Y坐标增加50米，Z坐标增加5米；•P3相对于P1，X坐标减小20米，Y坐标减小20米，Z坐标增加2米；•P4相对于P1，X坐标减小10米，Y坐标增加20米，Z坐标增加8米；•P5相对于P1，X坐标增加20米，Y坐标减小10米，Z坐标增加1米；•P3相对于P2，X坐标减小70米，Y坐标减小70米，Z坐标减小3米；•P4相对于P2，X坐标减小60米，Y坐标减小30米，Z坐标增加3米；•P5相对于P2，X坐标减小30米，Y坐标减小60米，Z坐标减小4米；•P4相对于P3，X坐标增加10米，Y坐标增加40米，Z坐标增加5米；•P5相对于P3，X坐标增加40米，Y坐标增加10米，Z坐标减小1米；•P5相对于P4，X坐标增加30米，Y坐标减小30米，Z坐标减小6米。
全站仪闭合导线方位角及距离计算方法步骤
闭合导线测量计算方法①．方位角计算（左角）已知A,B两点坐标，且AB的方位角为30°即αAB = 30°，可求出其它方位角如下：αBC = αAB + ∠B ±180° = 30°+ 60° + 180° = 270°αCD = αBC + ∠C ±180° = 270°+ 70°- 180° = 160°αDE = αCD + ∠D ±180° =160°+ 100° - 180° = 80°αEB = αDE + ∠E ±180° = 80° + 130° - 180° = 30°②．方位角计算（右角）已知A,B两点坐标，且AB的方位角为30°即αAB = 30°，可求出其它方位角如下：αBC = αAB + ∠B ±180° = 30°+ 60° + 180° = 270°αCD = αBC - ∠C ±180° = 270° - 290° + 180°= 160°αDE = αCD - ∠D ±180° =160°- 260° - 180° = 80°αEB = αDE - ∠E ±180° = 80° - 230° - 180° = 30°总结:角在左边用加法，角在右边用减法（左加右减）；在求方位角时，两个角相加或相减得出来的得数大于180°则减去180°，若小于180°则加上180°（大减小加）。
全站仪使用及工程测量导线常用计算公式
工程测量人员使用手册全站仪测量及导线计算常用公式全集二〇一二年三月十五日目录一、方位角的计算公式二、平曲线转角点偏角计算公式三、平曲线直缓、缓直点的坐标计算公式四、平曲线上任意点的坐标计算公式五、竖曲线上点的高程计算公式六、超高计算公式七、地基承载力计算公式八、标准差计算公式九、坐标中线测量与计算十、全站仪的使用方法和坐标测量步骤一、 方位角的计算公式1. 字母所代表的意义：x 1：QD 的X 坐标 y 1：QD 的Y 坐标 x 2：ZD 的X 坐标 y 2：ZD 的Y 坐标 S ：QD ～ZD 的距离 α：QD ～ZD 的方位角2. 计算公式：()()212212y y x x S -+-=1）当y 2- y 1>0，x 2- x 1>0时：1212x x y y arctg--=α 2）当y 2- y 1<0，x 2- x 1>0时：1212360x x y y arctg --+︒=α 3）当x 2- x 1<0时：1212180x x y y arctg--+︒=α 二、 平曲线转角点偏角计算公式1. 字母所代表的意义：α1：QD ～JD 的方位角 α2：JD ～ZD 的方位角 β：JD 处的偏角2. 计算公式：β＝α2-α1（负值为左偏、正值为右偏）三、 平曲线直缓、缓直点的坐标计算公式1. 字母所代表的意义：U ：JD 的X 坐标 V ：JD 的Y 坐标 A ：方位角（ZH ～JD ）T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=D ：JD 偏角，左偏为-、右偏为+2. 计算公式：直缓（直圆）点的国家坐标：X ′=U+Tcos(A+180°)Y ′=V+Tsin(A+180°)缓直（圆直）点的国家坐标：X ″=U+Tcos(A+D)Y ″=V+Tsin(A+D)四、 平曲线上任意点的坐标计算公式1. 字母所代表的意义：P ：所求点的桩号B ：所求边桩～中桩距离，左-、右+M ：左偏-1，右偏+1 C ：JD 桩号 D ：JD 偏角 L s ：缓和曲线长 A ：方位角（ZH ～JD ） U ：JD 的X 坐标 V ：JD 的Y 坐标T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=I=C -T ：直缓桩号 J=I+L ：缓圆桩号s L DRJ H -+=180π：圆缓桩号K=H+L ：缓直桩号2. 计算公式： 1）当P<I 时中桩坐标：X m =U+(C -P)cos(A+180°) Y m =V+(C -P)sin(A+180°) 边桩坐标：X b =X m +Bcos(A+90°) Y b =Y m +Bsin(A+90°)2）当I<P<J 时()s230RL I P MA O π-︒+=()()2390R I P I P G ---=中桩坐标：X m =U+Tcos(A+180°)+GcosO Y m =V+Tsin(A+180°)+GsinO()s290RL I P W π-︒=边桩坐标：X b =X m +Bcos(A+MW+90°) Y b =Y m +Bsin(A+MW+90°)3）当J<P<H 时()()R J P L M A R J P R L M A O s s πππ-+︒+=⎪⎭⎫⎝⎛-︒+︒+=909090 ()RJ P R G π-︒=90sin2中桩坐标：()O G R L M A R L L A T U X s ss m cos 30cos 90180cos 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()O G R L M A R L L A T V Y s ss m sin 30sin 90180sin 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()RJ P W π-︒=90边桩坐标：X b =X m +Bcos(O+MW+90°) Y b =Y m +Bsin(O+MW+90°)4）当H<P<K 时()sRL K P MMD A O π230180-︒-︒++= ()2390R P K P K G ---=中桩坐标：X m =U+Tcos(A+MD)+GcosO Y m =V+Tsin(A+MD)+GsinO()s290RL K P W π-︒=边桩坐标：X b =X m +Bcos(A+MD -MW+90°) Y b =Y m +Bsin(A+MD -MW+90°)5）当P>K 时中桩坐标：X m =U+(T+P -K)cos(A+MD) Y m =V+(T+P-K)sin(A+MD) 边桩坐标：X b =X m +Bcos(A+MD+90°) Y b =Y m +Bsin(A+MD+90°)注：计算公式中距离、长度、桩号单位：“米”；角度测量单位：“度”；若要以“弧度”为角度测量单位，请将公式中带°的数字换算为弧度。

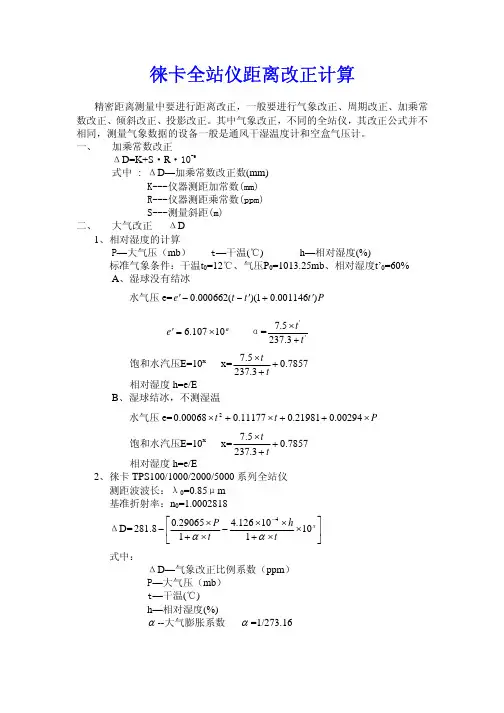

徕卡全站仪距离改正计算
徕卡全站仪距离改正计算精密距离测量中要进行距离改正，一般要进行气象改正、周期改正、加乘常数改正、倾斜改正、投影改正。
其中气象改正，不同的全站仪，其改正公式并不相同，测量气象数据的设备一般是通风干湿温度计和空盒气压计。
一、 加乘常数改正ΔD=K+S ·R ·10-6 式中 : ΔD—加乘常数改正数(mm)K---仪器测距加常数(mm)R---仪器测距乘常数(ppm)S---测量斜距(m)二、 大气改正 ΔD1、相对湿度的计算P —大气压（mb ） t —干温(℃) h—相对湿度(%) 标准气象条件：干温t 0=12℃、气压P 0=1013.25mb 、相对湿度t’0=60%A 、 湿球没有结冰水气压e=P t t t e )001146.01)((000662.0′+′−−′ae 10107.6×=′ α=''3.2375.7t t +×饱和水汽压E=10x x=7857.03.2375.7++×t t 相对湿度h=e/EB 、湿球结冰，不测湿温 水气压e=P t t ×++×+×00294.021981.011177.000068.02 饱和水汽压E=10x x=7857.03.2375.7++×tt 相对湿度h=e/E2、徕卡TPS100/1000/2000/5000系列全站仪测距波波长：λ0=0.85μm基准折射率：n 0=1.0002818ΔD=⎥⎦⎤⎢⎣⎡××+××−×+×−−x t h t P 10110126.4129065.08.2814αα 式中：ΔD—气象改正比例系数（ppm ）P —大气压（mb ）t —干温(℃)h—相对湿度(%)α--大气膨胀系数 α=1/273.16x=7857.03.2375.7++×tt 3、徕卡TPS300/400/700/1100系列全站仪A 、红外测距 测距波波长：λ0=0.78μm基准折射率：n 0=1.00028304 ΔD=⎥⎦⎤⎢⎣⎡××+××−×+×−−x t h t P 10110126.4129195.004.2834αα B 、激光测距 测距波波长：λ0=0.67μm基准折射率：n 0=1.00028592ΔD=⎥⎦⎤⎢⎣⎡××+××−×+×−−x t h t P 10110126.4129492.092.2854αα 式中：ΔD—气象改正比例系数（ppm ）P —大气压（mb ）t —干温(℃)h—相对湿度(%)α--大气膨胀系数 α=1/273.16 x=7857.03.2375.7++×tt 三、 周期改正ΔD=]3602sin['0×+λφD A式中：ΔD—周期改正数(mm)A—振幅（mm ）D’—观测斜距(m)0φ--初相角(°)λ—波长(m)四、 倾斜改正(改平)(1) 高差改平 D=22h S −式中：D—为改正后的平距（m ）S—观测斜距(m)h—高差(m) h=H 测站-H 方向(2) 天顶距改平 D=S )cos(f +•α式中： f –为地球曲率与大气折光对垂直角的修正量，恒为正a — 为垂直角（°）S—为斜距(m)其中f="2)1(ρ•−RS K K—当地大气折光系数 R—地球曲率半径（m ） ρ=206265五、 投影改正ΔD=R H R H hi H D h r i /)2(0−+++×− 式中：D—改平后的平距（m ） H i —测站点高程(m) hi—为仪器高(m) H r —方向点高程(m) R h —方向棱镜高(m) H 0—投影面高程(m) R—地球曲率半径(m)。

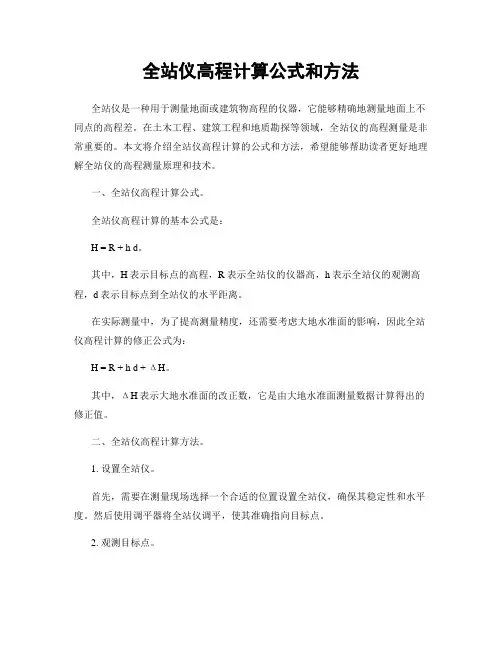

全站仪高程计算公式和方法
全站仪高程计算公式和方法全站仪是一种用于测量地面或建筑物高程的仪器，它能够精确地测量地面上不同点的高程差。
在土木工程、建筑工程和地质勘探等领域，全站仪的高程测量是非常重要的。
本文将介绍全站仪高程计算的公式和方法，希望能够帮助读者更好地理解全站仪的高程测量原理和技术。
一、全站仪高程计算公式。
全站仪高程计算的基本公式是：H = R + h d。
其中，H表示目标点的高程，R表示全站仪的仪器高，h表示全站仪的观测高程，d表示目标点到全站仪的水平距离。
在实际测量中，为了提高测量精度，还需要考虑大地水准面的影响，因此全站仪高程计算的修正公式为：H = R + h d + ΔH。
其中，ΔH表示大地水准面的改正数，它是由大地水准面测量数据计算得出的修正值。
二、全站仪高程计算方法。
1. 设置全站仪。
首先，需要在测量现场选择一个合适的位置设置全站仪，确保其稳定性和水平度。
然后使用调平器将全站仪调平，使其准确指向目标点。
2. 观测目标点。
使用全站仪对目标点进行观测，记录下目标点的水平角、垂直角和斜距等数据。
在观测时，需要注意保持仪器的稳定性和准确性，避免观测误差。
3. 计算高程。
根据观测数据和全站仪高程计算公式，可以计算出目标点的高程。
在计算过程中，需要考虑大地水准面的影响，并进行相应的修正。
4. 数据处理。
对测量数据进行处理，包括数据的整理、校核和分析等工作。
在数据处理过程中，需要注意排除异常数据和误差，确保测量结果的准确性和可靠性。
5. 结果输出。
最后，将测量结果输出为报告或图表等形式，以便后续的工程设计和施工使用。
同时，还可以将测量数据存档，以备将来的参考和查询。
三、全站仪高程测量的注意事项。
1. 测量精度。
在进行全站仪高程测量时，需要注意保持测量精度，避免观测误差和系统误差的影响。
尤其是在复杂地形或恶劣天气条件下，需要采取相应的措施来提高测量精度。
2. 仪器校准。
定期对全站仪进行校准和检测，确保其测量精度和稳定性。
全站仪指标差计算示例
全站仪指标差计算示例【原创实用版】目录1.全站仪指标差的定义2.全站仪指标差的计算方法3.全站仪指标差的影响因素4.全站仪指标差的矫正方法5.总结正文全站仪指标差计算示例一、全站仪指标差的定义全站仪指标差是指全站仪在测量过程中，由于仪器自身精度、外部环境等因素的影响，导致测量结果与实际值之间的误差。
全站仪的指标差主要包括水平角度指标差、垂直角度指标差和距离指标差等。
本文以垂直角度指标差为例，介绍全站仪指标差的计算方法。
二、全站仪指标差的计算方法全站仪垂直角度指标差的计算方法如下：1.在测量现场，将全站仪安置在稳定装置或三脚架上，并进行精密整平。
2.用望远镜分别在正镜和倒镜位置瞄准垂直角为 10 左右的平行光管分划板或远处目标，得到正镜读数 vl 和倒镜读数 vr。
3.计算指标差：指标差 = (vl + vr - 360) / 2。
三、全站仪指标差的影响因素全站仪指标差的大小受以下因素影响：1.仪器自身精度：全站仪的精度越高，指标差越小。
2.外部环境：如温度、气压、风力等因素会影响全站仪的指标差。
3.测量目标的形状和材质：目标的形状和材质对全站仪指标差也有影响。
四、全站仪指标差的矫正方法当全站仪指标差超出规定范围时，需要进行矫正。
常见的矫正方法有：1.仪器校正：将全站仪送至专业机构进行校正，以提高仪器精度。
2.调整望远镜：通过调整望远镜的焦距，使指标差在一定范围内。
3.采用误差修正值：在测量过程中，根据全站仪的指标差值，采用相应的误差修正值，以提高测量精度。
五、总结全站仪指标差是影响全站仪测量精度的重要因素。
通过计算全站仪指标差，可以了解全站仪的测量误差，并采取相应的矫正方法来提高测量精度。
测量全套表格
施工放样报验单施工单位：合同号：监理单位：编号： CL-001导线、水准复测报批单施工单位：合同号:监理单位：编号: CL-002施工放样测量记录表施工单位：合同号：监理单位：编号： CL-003测量：计算：复核：日期：中（轴）线偏位检查记录施工单位：合同号：监理单位：编号： CL-004测量：计算：复核：日期：桩位检查记录表施工单位：合同号：监理单位：编号： CL-005测量：计算：复核：日期：四等水准测量观测记录表施工单位：合同号：天气：测量：计算：复核：日期：水准路线平差计算表施工单位：合同号：工程名称：测量：计算：复核：日期：水准测量记录表施工单位：合同号：监理单位：编号： CL-008测量：计算：复核：日期：水准点测量成果报表施工单位：合同号：监理单位：编号： CL-009施工单位测量负责人：测量监理工程师：日期：标高检查记录施工单位：合同号：监理单位：编号： CL-010测量：计算：复核：日期：三角高程平差计算表施工单位：合同号：监理单位：编号： CL-011测量：计算：复核：日期：沉降观测记录表施工单位：合同号：监理单位：编号： CL-012测量：计算：复核：日期：路线主点桩测量报表施工单位：合同号：监理单位：编号： CL-013测量：计算：复核：日期：导线点测量成果报表施工单位：唐山公路建设总公司合同号：JS17监理单位：四川国际工程监理有限公司编号： CL-014施工单位测量负责人：测量监理工程师：日期：路基横断面复测记录表施工单位：合同号：监理单位：编号： CL-015测量：计算：复核：日期：施工放线测量记录表施工单位：合同号：测量：计算：复核：日期：附合导线测量计算表承包单位：唐山公路建设总公司合同号：JS17测量：计算：复核：日期：施工增加导线点测量报表施工单位：合同号：测量：计算：复核：日期：导线测量观测记录施工单位：唐山公路建设总公司合同号：JS17 编号：测量：计算：复核：日期：导线严密平差计算表施工单位：合同号：编号：测量：计算：复核：日期：全站仪三角高程测量记录、计算表施工单位：合同号: 成像：天气：测量：计算：复核：日期：全站仪三维导线测量记录、计算表施工单位：合同号: 成像：天气：测量：计算：复核：日期：地面线复测报批单施工单位：合同号：监理单位：编号： CL-023。
