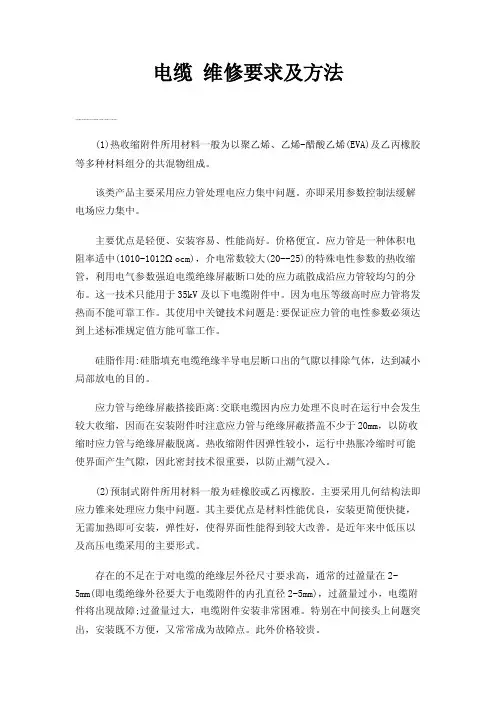

电缆维修要求及方法
电缆维修要求及方法(1)热收缩附件所用材料一般为以聚乙烯、乙烯-醋酸乙烯(EVA)及乙丙橡胶等多种材料组分的共混物组成。
该类产品主要采用应力管处理电应力集中问题。
亦即采用参数控制法缓解电场应力集中。
主要优点是轻便、安装容易、性能尚好。
价格便宜。
应力管是一种体积电阻率适中(1010-1012Ωocm)，介电常数较大(20--25)的特殊电性参数的热收缩管，利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。
这一技术只能用于35kV及以下电缆附件中。
因为电压等级高时应力管将发热而不能可靠工作。
其使用中关键技术问题是:要保证应力管的电性参数必须达到上述标准规定值方能可靠工作。
硅脂作用:硅脂填充电缆绝缘半导电层断口出的气隙以排除气体，达到减小局部放电的目的。
应力管与绝缘屏蔽搭接距离:交联电缆因内应力处理不良时在运行中会发生较大收缩，因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm，以防收缩时应力管与绝缘屏蔽脱离。
热收缩附件因弹性较小，运行中热胀冷缩时可能使界面产生气隙，因此密封技术很重要，以防止潮气浸入。
(2)预制式附件所用材料一般为硅橡胶或乙丙橡胶。
主要采用几何结构法即应力锥来处理应力集中问题。
其主要优点是材料性能优良，安装更简便快捷，无需加热即可安装，弹性好，使得界面性能得到较大改善。
是近年来中低压以及高压电缆采用的主要形式。
存在的不足在于对电缆的绝缘层外径尺寸要求高，通常的过盈量在2-5mm(即电缆绝缘外径要大于电缆附件的内孔直径2-5mm)，过盈量过小，电缆附件将出现故障;过盈量过大，电缆附件安装非常困难。
特别在中间接头上问题突出，安装既不方便，又常常成为故障点。
此外价格较贵。
其使用中关键技术问题是:附件的尺寸与待安装的电缆的尺寸配合要符合规定的要求。
另外也需采用硅脂润滑界面，以便于安装同时填充界面的气隙。
预制附件一般靠自身橡胶弹力可以具有一定密封作用，有时可采用密封胶及弹性夹具增强密封。
中空壁缠绕管热收缩带连接方式
中空壁缠绕管热收缩带连接方式在现代城市建设和工业发展中，管道系统作为重要的基础设施之一，承担着输送各种流体介质的关键任务。
中空壁缠绕管作为一种新型的管道材料，以其独特的结构和优异的性能，在排水、排污、通信电缆保护等领域得到了广泛应用。
其中，热收缩带连接方式是中空壁缠绕管连接技术中的一种重要方法，本文旨在深入探讨其原理、特点及应用。
一、中空壁缠绕管概述中空壁缠绕管，又称螺旋缠绕管，是一种由聚乙烯（PE）或聚丙烯（PP）等热塑性塑料通过螺旋缠绕工艺制成的管道。
其结构特点是由连续的带材螺旋缠绕而成，相邻两层带材之间有一定的缝隙，形成了独特的中空壁结构。
这种结构使得中空壁缠绕管在保持较高强度的同时，具有良好的柔韧性和环刚度，能够适应地基的不均匀沉降和土壤的移动，减少管道的破损风险。
二、热收缩带连接方式原理热收缩带连接方式是利用热收缩材料的收缩性能，将预先套在管道接口处的热收缩带加热收缩，使其紧密包裹在管道接口上，形成可靠的连接。
热收缩带通常由辐射交联聚乙烯材料制成，具有良好的耐热性、耐腐蚀性和机械强度。
在连接过程中，首先需要将管道接口部位清洁干净，确保无油污、水分等杂质。
然后将热收缩带套在管道接口处，用火焰喷枪或热风枪均匀加热热收缩带，使其收缩并紧密贴合在管道接口上。
加热过程中需要控制温度和加热速度，避免热收缩带烧焦或收缩不均匀。
最后，在热收缩带的外侧包裹一层保护层，以提高连接的耐久性和防腐性能。
三、热收缩带连接方式特点1. 高效便捷：热收缩带连接方式操作简单，无需复杂的施工设备和专业技能，能够大大提高施工效率。
同时，热收缩带连接过程中无需使用明火，降低了施工安全风险。
2. 可靠性强：热收缩带具有良好的密封性能和机械强度，能够有效防止管道接口处的渗漏和脱落。
此外，热收缩带连接方式具有一定的适应性和补偿能力，能够适应管道在热胀冷缩、地基沉降等因素作用下的变形。
3. 经济环保：热收缩带连接方式所需的材料和设备成本相对较低，且施工过程中无需使用化学溶剂等有害物质，符合绿色环保的施工要求。
母排热缩套管
母排热缩套管的介绍
母排热缩套管其实和热缩管是一样的，它们都是由一种不含毒的阻燃剂和助剂合成为复合高分子材料的，也有叫做EVA材质的。
母排热缩管的物理化学特性比较好、也耐腐蚀、绝缘和阻燃性能、受热（125度）会收缩，为电气、通信等工程提供一种高新绝缘防护材料。
母排热缩套管在电线头上是比较常用，我们要选取恰当的热缩管，套在电线接头上，然后再用热风枪加热，热缩管收缩，就可以把接头套牢了。
热缩套管也可以称为热收缩保护套管，为电线、电缆和电线端子提供绝缘保护。
母排热缩管通常用在各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。
母排热缩管的加热方法
只需要用热风枪、煤气焊枪或烘箱加热即可将套管收缩。
母排热缩管的功能
一般用在电线电缆等的裸露、连接和交叉部分，也可以用于变电站母线盒高低压开关的绝缘保护，减少相间距防止偶发性的短路事故。
另外，当我们使用母排热缩套管的时候也要注意选取恰当的型号和大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信电缆热缩方法
一、准备工作
1.全塑电缆接续套管及其安装的技术要求：全塑电缆线路的外界环境复杂、多变，外界影响因素较多.既要考虑经常性因素，如夏季烈日照射、严冬的低温和冰凌、风雨和气温变化、以及潮气水份带来的影响;又要考虑突发现象如雷电、台风、地震的影响和电力烧伤、直流管线的泄漏腐蚀等影响.根据电缆线路的维护经验，电缆线路的故障大部分发生在电缆接头封合处，因此选用合适的封合材料和方式正确进行全塑电缆接头封合对设计、施工和维护工作具有极其重要的意义.
2.全塑电缆接头封合的技术要求
(1)具有较强的机械强度，接头应能承受一定的压力和拉力.
(2)具有良好的密封性，能达到气闭要求.
(3)便于施工和维护方便，操作简单.
(4)具有较长的使用寿命.
3.缩套管的选型
根据电缆外径、接头开长、接头外径、电缆保气要求，选择进口、国产产品.部分国产、进口热缩套管的规格分别见下表.
4.热缩套管组件
国产热缩套管RSB热缩套管组件如下图.
二、方法与步骤
1.电缆芯线接续完毕后，在电缆两端口处，安装专用屏蔽线.
2.对已接续芯线进行包扎.
3.在电缆接续部位，安装金属内衬套管，并把纵剖面拼缝用铝箔条，或用PVC胶带粘接固定.
4.把内衬管的两端全部用PVC胶带进行缠包.
5.用清洁剂清洁内衬管的两端电缆外护套，长度为200mm.
6.再用砂布条打磨电缆清洁部位.
7.在热缩套管两侧向内侧20毫米处的电缆护套划上标记.
8.把隔热铝箔贴缠在电缆所划的标记外部.
9.用钝滑工具平整隔热铝箔.
10.用喷灯加热金属内衬管和铝箔之间的电缆护层约10s，其表面温度为600左右.
11.将热缩套管居中装在接头上，如遇有分支电缆时，应装上分歧夹.
12.分歧电缆一端，距热缩套管150毫米处应用扎线永久绑扎固定后，方可进行加温烘烤热缩套管
13.用喷灯首先对热缩管夹条(拉链)两侧进行加热，使热缩管拉链两侧先收缩，然后再从热缩管中下方加热.
14.热缩套管下方加温收缩后，喷灯向两端(先从任一端)圆周移动加热，温度指示漆应均变色，直至完全收缩，再把喷灯移到另一端也是圆周移动加热，直至整个热缩管收缩成型.
15.整个热缩套管加热成形后，再对整个夹条(拉链)两侧均匀加热约一分钟左右，然后用锤子柄轻敲打热缩管两端弯头处夹条(拉链)，使热缩套管夹条(拉链)与内衬套紧密粘合.
16.整个热缩套管加热成形，应平整、无折皱、无烧焦现象，温度指示漆应均变色，套管两端应有少量热熔胶流出，如指示色点没有完全变色，或套管两端无热熔胶流出，应再次用喷灯(中等火焰)对整个热缩管进行加热直到达到要求.
17.架空和挂墙电缆接头固定，要求接头位置稍高于电缆，形成接头两端自然下垂，使雨水往两端流，接头的夹条(拉链)必须安放在电缆的下放.。
