计算机网络与通信第6章习题范文

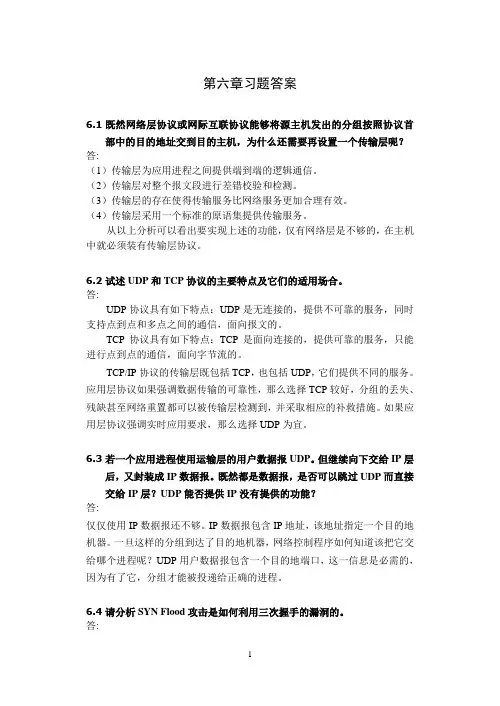

计算机网络_第6章习题答案
第六章习题答案6.1既然网络层协议或网际互联协议能够将源主机发出的分组按照协议首部中的目的地址交到目的主机，为什么还需要再设置一个传输层呢？答:（1）传输层为应用进程之间提供端到端的逻辑通信。
（2）传输层对整个报文段进行差错校验和检测。
（3）传输层的存在使得传输服务比网络服务更加合理有效。
（4）传输层采用一个标准的原语集提供传输服务。
从以上分析可以看出要实现上述的功能，仅有网络层是不够的，在主机中就必须装有传输层协议。
6.2试述UDP和TCP协议的主要特点及它们的适用场合。
答:UDP协议具有如下特点：UDP是无连接的，提供不可靠的服务，同时支持点到点和多点之间的通信，面向报文的。
TCP协议具有如下特点：TCP是面向连接的，提供可靠的服务，只能进行点到点的通信，面向字节流的。
TCP/IP协议的传输层既包括TCP，也包括UDP，它们提供不同的服务。
应用层协议如果强调数据传输的可靠性，那么选择TCP较好，分组的丢失、残缺甚至网络重置都可以被传输层检测到，并采取相应的补救措施。
如果应用层协议强调实时应用要求，那么选择UDP为宜。
6.3若一个应用进程使用运输层的用户数据报UDP。
但继续向下交给IP层后，又封装成IP数据报。
既然都是数据报，是否可以跳过UDP而直接交给IP层？UDP能否提供IP没有提供的功能？答:仅仅使用IP数据报还不够。
IP数据报包含IP地址，该地址指定一个目的地机器。
一旦这样的分组到达了目的地机器，网络控制程序如何知道该把它交给哪个进程呢？UDP用户数据报包含一个目的地端口，这一信息是必需的，因为有了它，分组才能被投递给正确的进程。
6.4请分析SYN Flood攻击是如何利用三次握手的漏洞的。
答:SYN Flood是当前最流行的DoS（拒绝服务攻击）与DDoS（分布式拒绝服务攻击）的方式之一，这是一种利用TCP协议缺陷，发送大量伪造的TCP连接请求，从而使得被攻击方资源耗尽（CPU满负荷或内存不足）的攻击方式。
第6章自测题习题及答案(选择题)
6.4 自测题6.4.1 选择题自测1. 计算机网络按使用范围划分为和。
A．广域网局域网B．专用网公用网C．低速网高速网D．部门网公用网2. 在下列网络拓扑结构中，中心节点的故障可能造成全网瘫痪的是。
A．星型拓扑B．总线型拓扑C．环型拓扑D．树型拓扑3. 关于网络协议，下列选项是正确的。
A．是网民们签订的合同B．是计算机之间的相互通信需要共同遵守的规则C．TCP/IP协议只能用于Internet，不能用于局域网D．拨号网络对应的协议是IPX/SPX4. 两个不同类型的计算机网络能够相互通信是因为。
A．它们使用了统一的网络协议B．它们使用了交换机互联C．它们使用了兼容的硬件设备D．它们使用了兼容的软件5. SMTP是邮件的协议，POP3是邮件的协议。
A．多媒体Web数据B．文本Web数据C．多媒体邮件D．传输下载6. 计算机网络最突出的优点是。
A．运算速度快B．联网的计算机能够相互通信共享资源C．计算精度高D．内存容量大7. 网上共享的资源有、和。
A．硬件软件数据B．软件数据信道C．通信子网资源子网信道D．硬件软件服务8. LAN通常是指。
A．广域网B．局域网C．资源子网D．城域网9. 局域网常用的网络设备是。
A．路由器B．程控交换机C．以太网交换机D．调制解调器10. 支持局域网与广域网互联的设备称为。
A．转发器B．以太网交换机C．路由器D．网桥11. 按照网络信号的传输延迟，从小到大排序正确的是。
A．局域网、广域网、城域网B．局域网、城域网、广域网C．城域网、广域网、局域网D．城域网、局域网、广域网12. Internet是由发展而来的。
A．局域网B．ARPANETC．标准网D．WAN13. Internet是全球最具影响力的计算机互联网，也是世界范围的重要。
A．信息资源网B．多媒体网络C．办公网络 D．销售网络14. 下列对Internet叙述比较准确的是。
A．Internet就是WWWB．Internet就是“信息高速公路”C．Internet是采用TCP/IP协议，由许多局域网和广域网互联组成的互联网络D．Internet就是局域网互联15. 1994年4月20日我国被国际上正式承认为接入Internet的国家，所使用专线的带宽为。
计算机网络与通信第6章习题
第6章：网络层1. 假设在以太网上运行IP协议，源主机A要和IP地址为的主机B通信，请问A如何得到主机B的MAC地址（说明采用的协议以及查找过程）解答：主机A采用地址解析协议ARP获得主机B的MAC地址，具体过程如下：(1)主机A首先很据主机B的IP地址,在自己的ARP高速缓存表查找与之对应的MAC地址。
如果可以找到，不再进行地址解析；否则，则以广播方式发送一个ARP请求分组，该请求分组中包含主机A的IP地址、MAC地址以及主机B的主机地址。
(2)主机B在接收到ARP请求分组时，将完成地址解析，并发送ARP应答分组，该分组包含了主机B的MAC地址。
(3)主机A收到来自主机B的ARP应答分组时，将提取主机B的IP地址和MAC地址加入到ARP高速缓存表中，然后将具有完整的源IP地址、目的IP地址、目的MAC地址和数据作为一个发送分组，传送给数据链路层并封装成帧。
2. 考虑如图所示的采用基于距离矢量的路由选择算法的子网。
假设路由器C刚启动，并测得到达它的邻接路由器B、D、E的时延分别等于6、3、5。
此后，路由器C依次收到下列矢量：来自D的（16，12，6，0，9，10）、来自E的（7，6，3，9，0，4）以及来自B的（5，0，8，12，6，2）。
上面的矢量表示的是发送该矢量的结点分别与结点A、B、C、D、E、F的延时。
则路由器C 在收到3个矢量之后的新路由表是什么解答：已知路由器C测得到达自己的邻接路由器B、D和E的时延分别等于6、3和5。
在收到来自D的矢量（16、12、6、0、9、10）后，路由器C的路由表如表1所示。
表1自E的矢量（7，6，3，9，0，4）后，路由器C的路由表如表2所示。
表2在收到来自B的矢量（5，0，8，12，6，2）后，路由器C的路由表如表3 所示。
表33. 一个有50个路由器的网络，采用基于矢量距离算法的路由选择算法，路由表的每个表项长度为6字节，每个路由器都有3个邻接路由器，每秒与每个邻接路由器交换1次路由表。
计算机网络(谢希仁)答案 第6-7章 广域网
第六章广域网6-01 试从多方面比较虚电路和数据报这两种服务的优缺点答：答：（1）在传输方式上，虚电路服务在源、目的主机通信之前，应先建立一条虚电路，然后才能进行通信，通信结束应将虚电路拆除。
而数据报服务，网络层从运输层接收报文，将其装上报头（源、目的地址等信息）后，作为一个独立的信息单位传送，不需建立和释放连接，目标结点收到数据后也不需发送确认，因而是一种开销较小的通信方式。
但发方不能确切地知道对方是否准备好接收，是否正在忙碌，因而数据报服务的可靠性不是很高。
（2）关于全网地址：虚电路服务仅在源主机发出呼叫分组中需要填上源和目的主机的全网地址，在数据传输阶段，都只需填上虚电路号。
而数据报服务，由于每个数据报都单独传送，因此，在每个数据报中都必须具有源和目的主机的全网地址，以便网络结点根据所带地址向目的主机转发，这对频繁的人—机交互通信每次都附上源、目的主机的全网地址不仅累赘，也降低了信道利用率。
（3）关于路由选择：虚电路服务沿途各结点只在呼叫请求分组在网中传输时，进行路径选择，以后便不需要了。
可是在数据报服务时，每个数据每经过一个网络结点都要进行一次路由选择。
当有一个很长的报文需要传输时，必须先把它分成若干个具有定长的分组，若采用数据报服务，势必增加网络开销。
（4）关于分组顺序：对虚电路服务，由于从源主机发出的所有分组都是通过事先建立好的一条虚电路进行传输，所以能保证分组按发送顺序到达目的主机。
但是，当把一份长报文分成若干个短的数据报时，由于它们被独立传送，可能各自通过不同的路径到达目的主机，因而数据报服务不能保证这些数据报按序列到达目的主机。
（5）可靠性与适应性：虚电路服务在通信之前双方已进行过连接，而且每发完一定数量的分组后，对方也都给予确认，故虚电路服务比数据报服务的可靠性高。
但是，当传输途中的某个结点或链路发生故障时，数据报服务可以绕开这些故障地区，而另选其他路径，把数据传至目的地，而虚电路服务则必须重新建立虚电路才能进行通信。
计算机通信与网络课后习题答案
第一章习题解答1.1 什么是计算机网络？答：我们可以把计算机网络定义为：把分布在不同地点且具有独立功能的多个计算机，通过通信设备和线路连接起来，在功能完善的网络软件运行下，以实现网络中资源共享为目标的系统。
1.2 试分析阐述计算机网络与分布式系统的异同点。
答：计算机网络是把分布在不同地点且具有独立功能的多个计算机，通过通信设备和线路连接起来，实现资源的共享；分布式系统是在分布式计算机操作系统或应用系统的支持下进行分布式数据处理和各计算机之间的并行工作，分布式系统在计算机网络基础上为用户提供了透明的集成应用环境。
所以，分布式系统和计算机网络之间的区别主要在软件系统。
1.3 计算机网络的拓扑结构种类有哪些？各自的特点是什么？答：网络的拓扑（Topology）结构是指网络中各节点的互连构形，也就是连接布线的方式。
网络拓扑结构主要有五种：星形、树形、总线形、环形和网络形，如图1.1 所示。
星形结构的特点是存在一个中心节点，其他计算机与中心节点互连，系统的连通性与中心节点的可靠性有很大的关系。
树形结构的特点是从根节点到叶子节点呈现层次性。
总线形结构的特点是存在一条主干线，所有的计算机连接到主干线上。
环形结构是将所有计算机连接到一个环形的线路，每两个计算机之间有两条线路相连。
网络型是一种不规则的连接，事实上，目前的因特网就是这种拓扑结构。
1.4从逻辑功能上看，计算机网络由哪些部分组成？各自的内涵是什么？答：根据定义我们可以把一个计算机网络概括为一个由通信子网和终端系统组成的通信系统终端系统：终端系统由计算机、终端控制器和计算机上所能提供共享的软件资源和数据源（如数据库和应用程序）构成。
计算机通过一条高速多路复用线或一条通信链路连接到通信子网的结点上。
终端用户通常是通过终端控制器访问网络。
终端控制器能对一组终端提供几种控制，因而减少了终端的功能和成本。
通信子网：通信子网是由用作信息交换的网络结点和通信线路组成的独立的数据通信系统，它承担全网的数据传输、转接、加工和变换等通信处理工作。
计算机网络与通信第6章习题
第6章：网络层1. 机B通信，请问A如何得到主机B的MAC地址？〔说明采用的协议以及查找过程〕解答：主机A采用地址解析协议ARP获得主机B的MAC地址，详细过程如下：表查找与之对应的MAC地址。
假设可以找到，不再进展地址解析；否那么，那么以播送方式发送一个ARP恳求分组，该恳求分组中包含主机A的IP地址、MAC地址以及主机B的主机地址。
(2)主机B在接收到ARP恳求分组时，将完成地址解析，并发送ARP应答分组，该分组包含了主机B的MAC地址。
(3)主机A收到来自主机B的ARP应答分组时，将提取主机B的IP地址和MAC地址参加到ARP高速缓存表中，然后将具有完好的源IP地址、目的IP地址、目的MAC地址和数据作为一个发送分组，传送给数据链路层并封装成帧。
2. 考虑如下列图的采用基于间隔矢量的路由选择算法的子网。
假设路由器C 刚启动，并测得到达它的邻接路由器B、D、E的时延分别等于6、3、5。
此后，路由器C依次收到以下矢量：来自D的〔16，12，6，0，9，10〕、来自E的〔7，6，3，9，0，4〕以及来自B的〔5，0，8，12，6，2〕。
上面的矢量表示的是发送该矢量的结点分别与结点A、B、C、D、E、F的延时。
那么路由器C 在收到3个矢量之后的新路由表是什么？解答：路由器C测得到达自己的邻接路由器B、D和E的时延分别等于6、3和 5。
在收到来自D的矢量〔16、12、6、0、9、10〕后，路由器C的路由表如表1所示。
表1自E的矢量〔7，6，3，9，0，4〕后，路由器C的路由表如表2所示。
表2在收到来自B的矢量〔5，0，8，12，6，2〕后，路由器C的路由表如表3 所示。
表33. 一个有50个路由器的网络，采用基于矢量间隔算法的路由选择算法，路由表的每个表项长度为6字节，每个路由器都有3个邻接路由器，每秒与每个邻接路由器交换1次路由表。
那么每条链路上由于路由器更新路由信息而消耗的带宽是多少？解答：在该网络上共有50个路由器，因此每个路由器的路由表的大小为6*8*50=2400b。
计算机网络技术专业《第六章习题(传输层)》
第七章习题〔传输层〕一．名词解释1. ______ UDP2. ______ 恢复功能3. ______ 报文4. ______ 传输延迟5. ______ TCP6. ______ 剩余误码率7. ______ 连接建立失败的概率8. ______ 重传计时器9. ______ 段segment10. ______ 连接建立延迟A．在传输层之间传输的协议数据单元。
B．传输效劳用户要求建立连接到收到连接确认之间所经历的时间。
C．在最大连接建立延迟时间内连接未能建立的可能性。
D．从源主机传输用户发送报文开始到目的主机传输用户接收到报文为止经历的时间。
E．用于测量丧失或乱序的报文数占整个发送的报文数的百分比。
F．在出现内部问题或拥塞情况下，传输层本身自发终止连接的可能性。
G．一种无连接的、不可靠的传输层协议。
H．一种面向连接的、可靠的传输层协议。
I．TCP协议传递给IP的信息单元。
J．为了控制丧失的或丢弃的报文段，TCP使用了处理报文段确认的等待时间的计时器。
二．单项选择1．计算机网络最本质的活动是分布在不同地理位置的主机之间的_______ 。
A.数据交换B.网络连接C.进程通信D.网络效劳2．效劳器控制着网络共享的资源，具有更高的权限，它要完成用户合法身份的识别、资源访问的管理，因此效劳器的_______ 也就显得格外的重要。
A.平安性B.性能C.配置D.通信能力3．在UNIX Socket调用中，Accept〔〕调用是为_______ 的传输效劳设计的。
A.无连接B.无连接或面向连接C.面向连接D.可靠4．设计传输层的目的是弥补通信子网效劳的缺乏，提高传输效劳的可靠性与保证_______ 。
A.平安性B.进程通信C.保密性D.效劳质量QoS5．传输层的作用是向源主机与目的主机进程之间提供_______ 数据传输。
A.点到点B.点对多点C.端到端D.多端口之间6．UDP端口号分为3类，即熟知端口号、注册端口号和_______ 。
计算机网络与Internet应用基础教程 第6章 网络互联
2. 网桥的类型 目前的网桥标准有两个，分别由IEEE的802.1与 802.5两个分委员会制定，它们的区别在于路由选 择策略不同。基于这两种标准有两种网桥。 ○ 透明网桥——透明网桥由各网桥自己来决定路 由选择，局域网上的各结点不负责路由选择。透明 网桥的最大优点是容易安装。 ○ 源路选网桥——源路选网桥由发送帧的源结点 负责路由选择。网桥假定每个结点在发送帧时，都 已经清楚地知道发往各个目的结点的路由，源结点 在发送帧时需要将详细的路由信息放在帧的首部。
（2） 数据转发 路由器的另一个基本功能是完成数据分组的传送， 即数据转发，通常也称数据交换（Switching）。 在大多数情况下，互联网上的一台主机（源端）要 向互联网上的另一台主机（目的端）发送一个数据 包，通过指定缺省路由等办法，源端计算机通常已 经知道一个路由器的物理地址（即MAC地址）。 源端主机将带着目的主机的网络层协议地址的数据 包发送给已知路由器。路由器在接收了数据包之后， 检查包的目的地址，再根据路由表确定它是否知道 怎样转发这个包，如果它不知道下一跳路由器的地 址，则将包丢弃。如果它知道怎么转发这个包，路 由器将改变目的物理地址为下一跳路由器的地址， 并且把包传送给下一跳路由器。
（3） 由于中继器在物理层实现互连，所以它对物 理层以上各层协议完全透明。
图6-1 用中继器连接两个10 Base-5电缆段
图6-2 用中继器连接不同传输介质系统的以太网
6.2.2 网桥
网桥（Bridge）又称桥接器，它是一种存储转发设 备，主要用于局域网-局域网互联。使用网桥连接 起来的局域网从逻辑上是一个网络，也就是说，网 桥可以将两个以上独立的物理网络连接在一起，构 成一个单个的逻辑局域网。从协议层次上看，网桥 操作在OSI参考模型的第二层，它在数据链路层对 数据帧进行存储转发，实现网络互联。网桥能够连 接的局域网可以是同类网络，也可以是不同的网络， 而且这些网络可以是不同的传输介质系统。使用远 程桥还能够实现局域网的远程连接，即LANWAN-LAN的互联方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章：网络层1. 假设在以太网上运行IP协议，源主机A要和IP地址为192.168.1.250的主机B通信，请问A如何得到主机B的MAC地址？（说明采用的协议以及查找过程）解答：主机A采用地址解析协议ARP获得主机B的MAC地址，具体过程如下：(1)主机A首先很据主机B的IP地址192.168.1.250,在自己的ARP高速缓存表查找与之对应的MAC地址。
如果可以找到，不再进行地址解析；否则，则以广播方式发送一个ARP请求分组，该请求分组中包含主机A的IP地址、MAC地址以及主机B的主机地址。
(2)主机B在接收到ARP请求分组时，将完成地址解析，并发送ARP应答分组，该分组包含了主机B的MAC地址。
(3)主机A收到来自主机B的ARP应答分组时，将提取主机B的IP地址和MAC地址加入到ARP高速缓存表中，然后将具有完整的源IP地址、目的IP地址、目的MAC地址和数据作为一个发送分组，传送给数据链路层并封装成帧。
2. 考虑如图所示的采用基于距离矢量的路由选择算法的子网。
假设路由器C刚启动，并测得到达它的邻接路由器B、D、E的时延分别等于6、3、5。
此后，路由器C依次收到下列矢量：来自D的（16，12，6，0，9，10）、来自E的（7，6，3，9，0，4）以及来自B的（5，0，8，12，6，2）。
上面的矢量表示的是发送该矢量的结点分别与结点A、B、C、D、E、F的延时。
则路由器C 在收到3个矢量之后的新路由表是什么？解答：已知路由器C测得到达自己的邻接路由器B、D和E的时延分别等于6、3和5。
在收到来自D的矢量（16、12、6、0、9、10）后，路由器C的路由表如表1所示。
表1自E的矢量（7，6，3，9，0，4）后，路由器C的路由表如表2所示。
表2在收到来自B的矢量（5，0，8，12，6，2）后，路由器C的路由表如表3 所示。
表33. 一个有50个路由器的网络，采用基于矢量距离算法的路由选择算法，路由表的每个表项长度为6字节，每个路由器都有3个邻接路由器，每秒与每个邻接路由器交换1次路由表。
则每条链路上由于路由器更新路由信息而耗费的带宽是多少？解答：在该网络上共有50个路由器，因此每个路由器的路由表的大小为6*8*50=2400b。
在基于距离矢量的路由选择算法中，每个路由器都定期地与所有相邻的路由器交换整个路由表，并以此更新自己的路由表项。
由于每个路由器每秒与自己的每个邻接路由器交换1次路由表，一条链路连接两个路由器，因此，每秒在一条链路上交换的数据为2*2400=4800b，即由于更新路由信息而耗费的带宽为4800b/s。
4. 假设有一个IP数据报，头部长度为20B，数据部分长度为2000B。
现该分组从源主机到目的主机需要经过两个网络，这两个网络所允许的最大传输单元MTU为1500B和576B。
请问该数据报如何进行分片？解答：头部长为20B，数据部分长为2000B的IP数据报在经过MTU为1500B的第一个网络时进行分片，分为2个分片，分片1携带1480B的数据，而分片2携带520B的数据。
在经过MTU为576B的第二个网络时，分片1仍然需要进一步分片，分为3个分片，分片3和分片4都携带556B的数据，分片5携带368B的数据。
因此，目的主机将收到4个分片，即分片2、分片3、分片4、分片5。
5. 假设主机A要向主机B传输一个长度为512KB的报文，数据传输速率为50Mb/s，途中需要经过8个路由器。
每条链路长度为1000km，信号在链路中的传播速度为km/s,并且链路是可靠的。
假定对于报文与分组，每个路由器的排队延迟时间为1ms，数据传输速率也为50Mb/s。
那么，在下列情况下，该报文需要多长时间才能到达主机B？(1)采用报文交换方式，报文头部长为32B；(2)采用分组交换方式，每个分组携带的数据为2KB，头部长为32KB。
解答：(1)如果采用报文交换方式，由于报文头部长为32B，报文携带的数据为512KB，整个报文长为（32+512*1024）*8=（b）。
已知数据传输速率为50Mb/s，则发送该报文所需的传输延时为/50（us）≈84(ms)。
另外，报文经过每个路由器的排队时延为1ms，在每条链路上的传播时延为1000/=0.005(s)=5(ms)>因此，该报文从主机A到主机B所需的总时间=9*传输时延+9*传播时延+8*(2)如果采用分组交换方式，由于分组头部长为32B，每个分组携带的数据为2KB，每个分组的总长度为（32+2*1024）*8=16640（b），分组的个数N为512/2=256。
已知数据传输速率为50Mb/s，则发送该一个分组所需的传输时延为16640/50(us) ≈0.33(ms)。
另外，每个分组经过每个路由器的排队时延为1ms，在每条链路上的传播时延为1000/=0.005(s)=5(ms)。
因此，从主机A到主机B发送所有分组所需的总时间为主机A发送（N-1）个分组的传输时延加上最后一个分组从主机A到主机B的总时间，即等于（N-1）*传输时延+9*传播时延+8*排队时延=（256-1）*0.33+9*0.33+9*5+8*1≈140(ms)。
6. 已知5台主机A、B、C、D、E经过路由器R1、R2、R3、R4连接的网络结构如图所示。
试回答以下问题：(1)主机A到主机B的IP数据报经过的路径和主机B到主机A经过的路径是否一定相同？(2)请写出路由器R1的静态路由表。
解答:(1)由于主机A和主机B之间只存在一条路径A←→R1←→R4←→B,因此主机A到主机B的IP数据报与主机B到主机A的IP数据报所经过的传输路径是相同的（但方向是相反的）(2)路由器R1的静态路由表如表所示。
7. 某个单位的网点由4个子网组成，结构如图所示，其中主机H1、H2、H3、H4的IP地址和子网掩码如表所示。
(1)请写出路由器R1到4个子网的路由表。
(2)试描述主机H1发送一个IP数据报到主机H2的过程（包括物理地址解析过程。
）解答:(1)将H1、H2、H3、H4的IP地址分别与它们的掩码进行与操作，可以得到4个子网的网络地址，分别为：202.99.98.16、202.99.98.32、202.99.98.48、202.99.98.64。
因此，路由器R1到4个子网的路由表如表所示。
(2)主机H1向主机H2发送一个IP数据报的过程如下：a．主机H1首先构造一个源IP地址为202.99.98.18、目的IP地址为202.99.98.35的IP数据报，然后将该数据报传送给数据链路层；b．然后，主机H1通过ARP协议获得路由器R1（202.99.98.17）所对应的MAC地址，并将其作为目的MAC地址填入封装有IP数据报的帧，然后将该帧发送出去；c．路由器R1收到该帧后，去除帧头和帧尾，得到IP数据报，然后根据IP 数据报中的目的IP地址（202.99.98.35）去查找路由表，得到下一跳地址为直接广播；d．然后路由器R1通过ARP协议得到主机H2的MAC地址，并将其作为目的MAC地址填入封装有IP数据报的帧，然后将该帧发送到子网net2上；e．主机H2将收到该帧，去除帧头帧尾，并最终得到从主机H1发来的IP数据报。
8. 假设主机A与路由器R1相连，R1与路由器R2相连，而R2又与主机B相连。
现在主机A上有一个包含900字节数据、20字节头部的TCP报文段要传送给主机B。
请写出在3段链路（A-R1,R1-R2,R2-B）中传输的IP数据报头部中的总长度字段、标识字段、DF、MF和片偏移字段。
假设链路A-R1能支持的最大帧长度为1024字节（包括14字节帧头），链路R1-R2能支持的最大帧长度为512字节（包括12字节帧头），链路R2-B能支持的最大帧长度为512字节（包括12字节帧头）。
解答：数据长度为900B，TCP报文段头部长度为20B，IP数据报头部长度为20B，则主机A发出的IP数据报D总长度为940B，这小于链路A-R1的MTU（即1024-14=1010B），因此该数据报在链路A-R1传输之前不需要分片。
此时，数据报D头部中的各字段值如下：总长度=940；标识=x；DF=0；MF=0；片偏移=0。
当数据报D到达路由器R1时，由于链路R1-R2的MTU为512-12=500（B），因此需要进行分片，分为两个IP数据报D1、D2。
其中D1头部中的各字段值如下：总长度=500；标识=x；DF=0；MF=1；片偏移=0。
D2头部中的各字段值如下：总长度=460；标识=x；DF=0；MF=0；片偏移=60。
当数据报D1、D2到达路由器R2时，由于链路R2-B的MTU也为512-12=500 （B），因此不需要继续分片，头部中的各字段值没有发生变化。
9. 网络地址转换（NAT）的主要目的是解决IP地址短缺问题以及实现TCP负载均衡等。
在图中的设计方案中，与Internet连接的路由器采用网络地址转换。
请根据路由器的NAT表和图中给出的网络结构、IP地址，简要叙述主机B向内部网络发出请求进行通信时，边界路由器实现TCP负载均衡的过程。
路由器的NAT表解答：主要步骤如下：(1)外部主机B（172.20.7.3）发出请求，建立主机B到虚拟主机（10.1.1.127）的连接；(2)边界路由器接到这个连接请求后，查询NAT表，建立一个新的地址转换映射。
如：为10.1.1.127分配真实主机地址10.1.1.1；(3)边界路由器用所选真实地址替换目的地址，转发该数据包。
包括主机10.1.1.1接收到该数据包，并作应答；(4)边界路由器接到应答包后，根据内部地址及端口号和外部地址及端口号，从NAT映射表中查找对应的内部虚拟主机地址及端口号；(5)将源地址转换成虚拟主机地址，并转发应答包；B接收到源地址为10.1.1.127的应答包；(6)下一个请求时，边界路由器为其分配下一个内部局部地址，如10.1.1.2。
10. 某网络结构如图所示，如果路由器3和网络4之间的线路突然中断，按照RIP路由协议的实现方法，路由表的更新时间间隔为30s。
请写出中断30s后路由器2的路由信息表和中断500秒后路由器2的路由信息表。
注：(1)若达到目的网络不需要转发或目的网络不可达，用“—”来表示“下一站地址”；(2)当目的网络不可达时，“跳数”为16。
解答：中断30s后路由器2的路由信息表（一）如表1所示：表1中断500s后路由器2的路由信息表（二）如表2所示：表2。
