管网设计计算书
排水管网设计计算汇总
仲恺农业工程学院实践教学给水排水管网工程综合设计 ----- 排水管网计算书（2010—2011学年第二学期）班级_____ 给排XXX ________姓名_____ XXXXXX __________学号201210524125 _______设计时间2010.6.26 ~ 2011.7.3指导老师xxxx ____________________成绩__________________________城市建设学院目录1设计原始资料 (1)1.1城镇概况 (1)1.2气候情况 (1)1.3排水情况 (1)2排水管段设计流量计算 (1)2.1污水管道的布置 (1)2.2居民生活污水计算 (2)2.3街坊面积总面积计算 (2)2. 4集中用户污水计算 (4)2. 5面积比流量计算 (4)2.6污水干管设计流量 (5)2. 7污水管网主干管水力计算 (6)3管道总平面图及纵剖面计算成果图绘制 (8)4污水设计总结 (8)5雨水管段设计流量计算 (9)5.1主要设计参数 (9)5.2各设计管段的设计流量 (9)5.3计算步骤 (10)5.4雨水管网主干管水力计算 (10)5.5雨水设计总结 (11)1设计原始资料1.1平面图（仁10000）1.2各地区人口密度某市位于我国华南地区，该城市是广东省辖县级市，自然资源丰富，交通便利。
市区地势平坦，主要建在平原上，城市中间以铁路为界，分为两个生活区：I区和II区。
均有给水排水设备，自来水普及率100%。
各地区人口密度：I区550人/公顷；I］区650 人/公顷。
1.31.4城市（镇）中房屋的平均层数：I区8〜10层；1【区8〜10层；1.5城市（镇）中有下列工业企业，其位置如城市平面图所示:①A厂，最大班排水量1820m3/do工人总数1200人，分三班工作。
热车间占每班人数的40%第一班500人，使用沐浴者410人；其中热车间180人第二班500人，使用沐浴者410人；其中热车间180人第三班200人，使用沐浴者150人；其中热车间70人本厂出水水质：B0D为325 mg/1； SS为280 mg/l o②B厂，最大班排水量2230 m3/do工人总数1500人，分三班工作，热车间占每班人数的45%笫一班600人，使用沐浴者480人；其中热车间250人第二班600人，使用沐浴者480人；其中热车间250人第三班300人，使用沐浴者225人；其中热车间100人本厂出水水质：BODs为285 mg/1； SS为300 mg/lo③火车站排水量：600 m7d；体育馆排水量:800 m7d,医院排水量750 m7do1.6城市地理环境城市土壤为粘土和亚粘土；地下水位深度：-6.0米；城市最高温度：30°C：最低温度：10°C；年平均温度：20°C；常年主导风向：东北风;地面覆盖情况2排水管段设计流量计算2.1污水管道定线原则和影响因素在城镇（地区）总平面图上确定污水管道的位置和走向，称污水管道系统的定线。
排水管网---课程设计
~哈尔滨工业大学排水管网课程设计@朝阳镇排水管网课程设计'张婷学生姓名学院名称市政环境工程学院专业名称给水排水工程指导教师;2013年11月4日目录1 设计说明书 (2)课程设计题目 (2)课程设计的原始数据： (1)原始资料 (1)课程设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等) (2)设计任务与内容 (2)进度安排 (2)基本要求 (2)课程设计应完成的技术文件： (4)绘制图纸 (4)写出计算书和说明书 (3)2 设计方案的确定 (3)管网及管道的定线 (3)排水管网布置原则与形式 (3)污水管定线 (5)3 排水管网设计计算书 (4)污水设计流量计算 (4)居民生活污水设计流量 (4)工业废水设计流量 (4)工业企业生活污水量和淋浴污水设计流量 (4)城市污水设计总流量 (5)管段设计流量计算 (5)污水管段设计流量计算 (5)污水管道设计参数 (8)设计充满度 (8)设计流速 (8)最小管径 (8)最小设计坡度 (8)污水管网水力计算 (9)污水管网主干管水力计算 (9)雨水管网水力计算 (9)区域综合径流系数 (9)暴雨强度 (10)雨水主干管水力计算 (10)4小结与建议 (11)5参考文献 (12)1 设计说明书课程设计题目朝阳镇排水管网课程设计课程设计的原始数据：原始资料1)城镇总平面图一张 2)城镇自然资料：土壤冰冻深度： 30 厘米；地下水位深度： 450 厘米；土壤性质： 表土，砂质粘土，大孔型砂质粘土10m ； 河流水位，最高水位： 米； 正常水位： 米； 最低水位： 米。
3)4)注：①各工业企业均为三班制，每班工作8小时； ②日变化系数K S =1。
6)暴雨强度公式：A1=，c=，n=，b=0，t1=10分钟，m=2。
雨水管道设计重现期宜选为~年。
课程设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等)设计任务与内容1)确定污水处理厂位置、污水管网的定线和平面布置与水力计算(计算主干管)。
《给排水管道工程》设计指导书
给水排水管网课程设计指导书福建工程学院生态环境与城市建设学院给水排水教研室2015年12月给水管网课程设计指导书班级学生姓名学号一、设计步骤：1、用水量计算(1）、确定用水量标准，计算城市最高日用水量。
居民最高日生活用水量按城市分区用水量标准计算.工厂最高日生产用水量，按工厂性质、产品数量等分别计算,工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。
此外，还有浇洒道路、绿地用水量。
加上未预见水量和管网漏失水量,即得该城市最高日设计用水量。
（2）、计算城市最高日最高时用水量。
(3）、计算消防时用水量。
2、供水系统方案选择（1）选定水源及位置和净水厂位置；（2）选定供水系统方案.3、管网定线根据选定的给水系统方案,进行配水管网定线。
管网布置采用环状管网和树状管网相结合的方式.4、清水池容积，水塔(或高地水池）容积计算。
5、管段设计流量计算(1)比流量计算采用长度比流量的方法进行计算。
分区用水量标准若不相同应分别计算比流量。
（2）节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。
(3)进行流量分配①枝状网水流方向唯一，流量分配唯一，任一管段的流量等于以后所有节点流量总和。
②环状网流量分配有多种组合方案.基本原则：满足供水可靠性前提下，兼顾经济性。
注：此分配值是预分配，用来选择管径，真正值由平差结果定。
6、管网水力计算和平差计算:给水管网各管段直径应按最高日最高时用水量和经济流速来确定，按管段预分配流量和所选定的管径，查水力计算表，即可求得各管段的1000i,按h=iL计算各管段水头损失.管网平差采用哈代克罗斯法，通过平差计算确定管网的实际流量分配，并计算相应的水头损失。
平差计算采用列表形式,并以平差计算简图的形式标识平差计算过程中的流量分配变化和校正流量大小方向。
对供水方案的除了进行最大用水时管网平差之外，还需要进行消防校核平差及事故校核。
7、水泵扬程和水塔高度计算。
由管网的控制点开始,按相应的计算条件(最高时、消防时、事故时等），经管网推算到二级泵站，求出水泵的总扬程及供水总流量.8、节点水压标高计算。
《建筑给水排水工程》设计计算书
《建筑给水排水工程》设计计算书一给水方式及排水体制确定1建筑内部的给水方式确定本建筑属于普通Ⅱ型六层住宅，所需的水压H为：×−+=用水高峰时外网水压不能满足要求。
120=KPaH28040)26(设单设水箱给水方式，适用于室外管网水压周期性不足及室内用水要求水压稳定并且允许设在水箱的建筑物。
用于此建筑中，晚上和非用水高峰期时，由室外管网直接向室内管网供水，并向水箱充水贮备水量。
当夏天用水高峰时，室外管网压力不足，由水箱向室内系统补充供水。
此给水方式的优点是系统简单，投资节省，充分利用室外管网的压力供水，能节省电耗，且系统由一定的贮备水量，供水可靠性较好。
考虑到尽量利用市政管网水压力，并且方便管理，节省电耗等因素，将建筑给水分为两个区，低区为1—3层，由市政管网供水，高区为4—6 层，由高位水箱供水，可以减小水箱容积. 由于高低区的建筑高度都小于30m，所以不需要任何减压设备。
2 建筑内部排水体制的确定考虑该建筑物的使用性质对卫生标准要求较高，生活污水需经化粪池处理后才能排入城镇排水管道，为减小化粪池容积和便于以后增建中水工程，室内排水系统宜采用分流制，把生活污水与生活废水在建筑物内分质分流排到建筑物外。
二考虑厨厕内卫生器具的布置及管道的布置与敷设。
1、厨厕内卫生器具的布置每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
每户设水表一个，整幢住宅楼设总表一个。
2管道的布置与敷设1）给水管道的布置与敷设①给水管道的布置采用1—3 层，由市政管网供水，4—6 层，由高位水箱供水，干管埋地。
②给水管道布置成枝状管网，单向供水。
③进户管布置在首层分户水表箱内，采用一户一表。
⑥室内给水水平干管埋地布置，给水立管沿墙明设。
室外给水管道见平面图。
2）排水管道的布置与敷设室内排水横干管埋地布置，立管沿墙布置。
室外排水管道见平面图。
三、室内外管道材料、设备的选用及敷设安装方法的确定1、室内外给水管道均选用PP-R管。
顶管计算书.doc
目录顶管顶力、工作井及接收井计算书 (1)第一章顶管顶力计算书 (1)一、结构计算依据 (1)二、 1000 直径管涵顶力计算 (1)三、1200 直径管涵顶力计算 ( 参数取值采用1000 直径管涵顶力计算) (3)第二章工作井及接收井计算 (4)一、设计条件 (4)二、井壁水平框架的内力计算及结构配筋计算 (5)三、抗浮验算 (10)四、地基承载力验算 (11)顶管顶力、工作井及接收井计算书第一章顶管顶力计算书一、结构计算依据1.1. 国家现行的建筑结构设计规范、规程行业标准以及广东省及肇庆市建筑行业强制性标准规范、规程（给水排水管道工程施工及验收规范GB50268-2008）。
1.2. 工程性质为管线构筑物，兴建地点肇庆市端州区城西，管道埋深 3.028 ～7.426 米。
1.3 钢筋及砼强度等级取值：（1）钢筋HPB300级钢筋强度设计值2 fy=fy ′=270N/ mmHRB400级钢筋强度设计值2 fy=fy ′=360N/ mm2（2）三级混凝土管 fc=23.1N/ mm1.4 本工程地下水埋深为0.3 ～4.5m。
二、 1000 直径管涵顶力计算2.1. 推力计算管径 D1=1.0m综合摩擦阻力根据取 f k=6 kPa管外周长S=3.14d=3.14 ×1.2= 3.768m 顶入管总长度 L=70m管壁厚t=0.1m 土的重度s18kN / m 3管道覆土层厚度 Hs=3.2m顶管机迎面阻力 N F D g2 s Hs3.141.22 18 3.2 65.1kN4 4管线总顶力计算 : F0 π D1Lf k N F=3.14×1.2×70×6+65.1=1647.66kN钢筋混凝土管顶管传力面允许最大顶力计算:F dk 0.5 1 2 3 f c A p 0.5 0.9 1.05 0.85 23.1 3.14 (12002 10002 )Qd 51.3 0.79 43120215.6N 3120.2kNF0 1.3 1647.66 1.3 2141.958kN ＜ F dk3120.2kN满足要求三、 1200 直径管涵顶力计算 ( 参数取值采用 1000 直径管涵顶力计算 )3.1. 推力计算管径 D1=1.2m综合摩擦阻力 f k=6 kPa管外周长S=3.14D=3.14 ×1.44= 4.5216m顶入管总长度 L=85m 管壁厚 t=0.12m土的重度s 18kN / m 3管道覆土层厚度 Hs=7.426m顶管机迎面阻力 N F D g2 s Hs3.141.442 18 7.426 217.58kN4 4管线总顶力计算 : F0 π D1 Lf k N F=3.14×1.44×85×6+217.58= 2523.596kN 钢筋混凝土管顶管传力面允许最大顶力计算:Fdk 0.5123 f c A p 0.5 0.9 1.05 0.85 23.1 3.14(14402 12002 )Qd 51.3 0.79 4 4493110.5N 4493.11kNF0 1.3 2523.596 1.3 3280.68kN ＜ F dk 4493.11kN 满足要求第二章工作井及接收井计算一、设计条件1.1 工程概况本计算书为肇庆市端州区蓝带公司污水管网建设工程顶管工作井、接收井结构设计，工作井、接收井施工方法采用逆作法，即先进行四周外侧及井底的水泥搅拌桩施工 , 桩身达到设计强度后 , 再开挖基坑施工护壁成井。
建筑给排水计算书

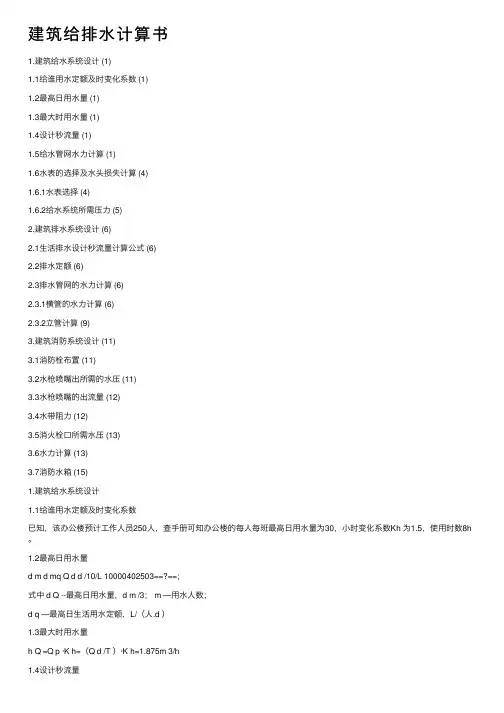

建筑给排⽔计算书1.建筑给⽔系统设计 (1)1.1给谁⽤⽔定额及时变化系数 (1)1.2最⾼⽇⽤⽔量 (1)1.3最⼤时⽤⽔量 (1)1.4设计秒流量 (1)1.5给⽔管⽹⽔⼒计算 (1)1.6⽔表的选择及⽔头损失计算 (4)1.6.1⽔表选择 (4)1.6.2给⽔系统所需压⼒ (5)2.建筑排⽔系统设计 (6)2.1⽣活排⽔设计秒流量计算公式 (6)2.2排⽔定额 (6)2.3排⽔管⽹的⽔⼒计算 (6)2.3.1横管的⽔⼒计算 (6)2.3.2⽴管计算 (9)3.建筑消防系统设计 (11)3.1消防栓布置 (11)3.2⽔枪喷嘴出所需的⽔压 (11)3.3⽔枪喷嘴的出流量 (12)3.4⽔带阻⼒ (12)3.5消⽕栓⼝所需⽔压 (13)3.6⽔⼒计算 (13)3.7消防⽔箱 (15)1.建筑给⽔系统设计1.1给谁⽤⽔定额及时变化系数已知，该办公楼预计⼯作⼈员250⼈，查⼿册可知办公楼的每⼈每班最⾼⽇⽤⽔量为30，⼩时变化系数Kh 为1.5，使⽤时数8h 。
1.2最⾼⽇⽤⽔量d m d mq Q d d /10/L 10000402503==?==；式中 d Q --最⾼⽇⽤⽔量，d m /3； m —⽤⽔⼈数；d q —最⾼⽇⽣活⽤⽔定额，L/（⼈.d ）1.3最⼤时⽤⽔量h Q =Q p ·K h=（Q d /T ）·K h=1.875m 3/h1.4设计秒流量根据规范，办公楼的⽣活给⽔设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值1.5，则Nq gg3.0=，Ng为计算管段卫⽣器具给⽔当量总数，0.2L/s 为⼀个当量。
1.5给⽔管⽹⽔⼒计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配⽔点，确定计算管道；2) 以计算管段流量变化处为节点，从最不利配⽔点开始进⾏节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度； 3) 根据设计秒流量公式，计算各管段的设计秒流量值；4)进⾏给⽔管⽹的⽔⼒计算；5)确定⾮计算管路各管段的管径。
给水排水管网课程设计-给水排水管网课程设计
2010级给水排水工程专业给水排水管网系统课程设计学生学号：201001134学生姓名: 史光翔指导老师：未碧贵2012年9月兰州交通大学环境与市政工程学院给水排水系目录第一部分任务书 (1)第二部分指示书 (4)第三部分给水管网课程设计计算书 (12)一.用水量计算 (12)二.选择给水系统及管网定线 (14)三.计算最高时工况下节点流量，管段设计流量，确定管段直径 (14)四.最高时工况下管网水力计算 (18)五．管网校核 (19)1.消防校核 (19)2.最大转输时校核 (22)3.事故校核 (25)六．清水池、水塔调节容积 (29)七．绘图 (30)第四部分排水管网课程设计计算书 (31)Ⅰ.污水部分.............................................................. .31一．污水流量计算. (31)Ⅱ.雨水部分 (35)一.雨水管网布置 (35)二.管网定线 (35)三.确定管网控制点高程，布置雨水口 (35)四.雨水量计算及设计参数选择 (35)五.雨水水力计算 (36)六.绘图 (36)附图 (37)第一部分任务书一．设计题目某县城区给水排水管网工程设计二．设计任务及内容（一）给水管网工程设计1. 确定设计规模2. 进行输配水管网定线3. 确定水塔或水池调节容积4. 进行管网水力计算5. 确定二级泵站扬程和设计流量（二）排水管道工程设计1. 选择该县城排水体制；2. 城市污水和雨水管道系统的定线；3. 城市污水管段和管段的流量计算；4. 城市污水管段和管段的设计.三．应完成的设计成果1. 设计说明计算书一份（50页左右。
包括设计说明、水量、水力计算表格及草图）。
2. 铅笔绘图纸3张①绘制给水排水管网总平面布置图一张②给水管网某一管段的纵断面图一张比例横 1:1000 纵 1:100③排水管道某一干管纵剖面图一张比例横 1:1000 纵 1:100四．设计原始资料1. 县城平面图（注意：选择其中一个，学号除以4的余数加1）该县城为我国西北地区一小县城，城内有工厂数家及部分公共建筑。
给水排水设计计算范例
按公式 计算排水设计秒流量，其中取 =1.5，卫生器具的排水当量可查表选取，计算出各个管段的设计秒流量后查水力计算附表，可确定管径和坡度。计算结果见下表4—1
表4—1 PL-1各层排水横支管水力计算表
卫生器具名称数量
当量
排水
设计
管径
坡度i
管段
洗脸盆
坐便器
浴盆
总数
流量
秒流量
de/mm
编号
当计算管段的流量确定后流速的大小将直接影响管道系统的技术经济的合理性流速过大易产生水锤引起噪音损坏管道或附件并增加管道的水头损失使建筑内部给水系统的给水压力增加而流速过小又造成管材浪考虑到以上因素建筑内部给水管道流速因在一个比较经济的范围内才好一般可按表32选取但最大不能超过20ms
4设计计算书
4.1室内给水（冷水）系统的计算
查表，选用立管管径 =110mm，流量q=3.89L/s,流速v=0.92m/s.因设计秒流量小于表（二）中排水塑料管最大允许排水流量5.4L/s, 所以不需要设置专用的通气管。
消防用水量为3h的室内外全部消火栓用水量。消防用水量参照《高层民用建筑设计防火规范》。
消火栓给水系统用水量
高层建筑类别
建筑高度（m）
消火栓用水量（L/s）
每根竖管最小流量（L/s）
每2支水枪最小流量（L/s）
室外
室内
普通住宅
＜50
15
105
105
5
＞50
15
20
5
5
建筑物的最高日用水量公式为：
m——设计单位数，人；
式中 ———对于不同的卫生器具的给水当量平均出流概率U0的系数，见表3—1；
表3—1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水排水管网系统——河北某城镇给水管网设计 第 - 1 - 页 第一部分 给水管网课程设计任务书
一、设计题目： 河北某城镇给水管网初步设计 二、设计原始资料：
1．图纸： 1：5000 城市平面图， 2．地形地貌：地势较平坦，地形标高如图。 3．工程水文地质： 1）工程地质良好，适宜于工程建设；2）地下水位深度2-3m；3）土壤冰冻深度0.7m。 4．气象资料： 1）风向：冬季主导风向为西北风，夏季主导风向为西南风；2）气温：年平均气温12.70C；夏季平均气温260C，冬季平均气温-30C。 5．用水资料： 规划人口 万人，给水普及率100%；城市综合生活用水每小时用水量占最高日用水量百分比如表1所示。 其他用水：绿化浇洒道路按m3计，未预见水量按最高用水量的 %计。
基础数据见附表 表1城市最高日各小时用水量
小时 0－1 1－2 2－3 3－4 4－5 5－6 6－7 7－8 用水量百分比(﹪) 2.82 2.79 2.93 3.06 3.13 3.78 4.93 5.13
小时 8－9 9－10 10－11 11－12 12－13 13－14 14－15 15－16 用水量百分比(﹪) 5.11 4.81 4.64 4.52 4.49 4.45 4.45 4.55
小时 16－17 17－18 18－19 19－20 20－21 21－22 22－23 23－24 用水量百分比(﹪) 5.11 4.92 4.90 4.71 4.29 4.04 3.42 3.02 给水排水管网系统——河北某城镇给水管网设计
第 - 2 - 页 三．设计任务与步骤
根据所给原始资料，进行城市给水管网工程的规划及给水管网的扩大初步设计。设计任务与步骤如下： 根据城市的特点，选定用水量标准，确定给水管网的设计流量，根据城市的地形特点，按照管网的布置原则确定方案； 根据布置的管线，确定供水区域的比流量、节点流量和管段流量，在此基础上进行流量分配； 进行管网平差计算，直至闭合差满足规定的精度要求，在此基础上确定控制点，计算从控制点到二级泵站的水头损失、确定二级泵站的水泵扬程；若设置水塔，确定水塔高度； 消防时、最不利管段发生事故时、最大转输时（无对峙水塔或高地则不作此工况）的校核，若不满足要求，应说明必须采取的措施； 根据平差结果确定各个节点的自由水头； 就设计中需要说明的主要问题和计算结果写出设计计算说明书。 设计成果包括设计说明书一份、管网平差、校核结果图和管网平面布置图。 四．课程设计成果的基本要求：
1）课程设计图纸应基本达到技术设计深度，较好地表达设计意图；图纸布局合理、正确清晰，符合制图标准及有关规定； 2）设计计算说明书应包括与设计有关的阐述说明和计算内容，应有封面、目录、前
言、正文、小结及参考文献。内容系统完整，计算正确，文理通畅，草图和表格不得徒手草绘，图中各符号应有文字说明，线条清晰，大小适宜，书写完整，装订整齐。 根据班级序号，设计使用数据如下：
班级序号25： 总人口数：12.2万 道路面积：50万平米 绿地面积：86万平米 工业区一总人口：3200人 工业区一高温车间人数：1200人 工业区一总人口：4800人 工业区一高温车间人数：1500人 工业区一生产用水量每日5800立方米 工业区一生产用水量每日7800立方米 给水排水管网系统——河北某城镇给水管网设计 第 - 3 - 页 第二部分 设计说明书
一、工程概述 该城市为中小型城市，地势较平坦。该市冬季主导风向为西北风，夏季主导风向为西南风；年平均气温为12.7℃；夏季平均气温为26℃，冬季平均气温为-3℃。城市总人口为12万，共有两个工业区，另外还有公园一所；地下水位深度为2-3m,土壤冰冻深度为0.7m。 二、用水量计算 （一）居民生活用水量 查《给水排水设计手册》第2册得河北属于二区，中小型城市居民综合生活用水定额为150~240L/（cap·d），取用水定额q=200 L/（cap·d）。 目前该镇有12.2万人口 得：Q1=qN=200×122000=24400000L/d=24400 m3/d （二）工业企业生活用水量 按《工业企业设计卫生标准》 1.工业生产用水量 工业区1 为5800 m3/d ，工业区2 为 7800 m3/d 所以：Q2=5800+7800=13600 m3/d 2.职工生活用水：高温车间取35 L/（cap·班），一般车间取25L/（cap·班） 所以：Qa=q1N1+q2N2=35×(1200+1500)+25×(2000+3300)=220000L/d=220m3/d 3.职工淋浴用水：高温车间取60 L/（cap·班），一般车间取40 L/（cap·班） 所以：Qb=q1N1+q2N2=60×(1200+1500)+40×(2000+3300)=362000L/d=362m3/d 所以：工业企业生活用水量Q3=Qa+Qb=220+362=582 m3/d （三）浇洒道路和绿化用水量 浇洒道路用水定额 取 1.5 L/（m2·次），浇洒次数取 2次 绿化用水定额 取 2.0 L/（m2·次），浇洒次数取 1次 所以：Q4=q1N1f1+q2N2f2=1.5×500000×2+2.0×860000×1=3220000L/d=3220 m3/d （四）未预见水量 取未预见水量系数为0.15 所以：Q5=0.15×（Q1+Q2+Q3+Q4）=6270.3 m3/d 所以：设计最高日用水量为 Qd= Q1+Q2+Q3+Q4+Q5=48073 m3/d 给水排水管网系统——河北某城镇给水管网设计 第 - 4 - 页 （五）最高日最高时用水量
Qh= Qd×5.13%=2466.14m3/h=685L/s （六）消防时用水量 同一时间内的火灾次数为2次，一次灭火用水量为45 L/s Q=qf=45×2=90 L/s 三、确定24小时供水曲线，计算清水池和水塔容积 (一) 一级泵站设计流量 Q1=αQd/T=1.05×48073/24=2103.2m3/h （其中水厂自用水系数α取1.05） （二）二级泵站设计流量及分级供水 根据24小时用水量变化曲线拟定二级泵站供水线,由于管网中设置了水塔，故可将二泵站供水流量分成两级。用水量变化曲线如下图（Kh=24*5.13%=1.23） 表1城市最高日各小时用水量 小时 0－1 1－2 2－3 3－4 4－5 5－6 6－7 7－8 用水量百分比(﹪) 2.82 2.79 2.93 3.06 3.13 3.78 4.93 5.13
小时 8－9 9－10 10－11 11－12 12－13 13－14 14－15 15－16 用水量百分比(﹪) 5.11 4.81 4.64 4.52 4.49 4.45 4.45 4.55
小时 16－17 17－18 18－19 19－20 20－21 21－22 22－23 23－24 用水量百分比(﹪) 5.11 4.92 4.90 4.71 4.29 4.04 3.42 3.02
管网中设有水塔，二级泵站分两级供水，从前一日22点到凌晨6点为一级，从6点到22点为另一级，每级供水量等于供水时段用水量平均值。
QUXIANJISUAN
前一日22点到凌晨6点供水量百分比为： (2.82+2.79+2.93+3.06+3.13+3.78+3.42+3.02)÷8=3.12% 6点到22点供水量百分比为： (4.93+5.13+……+4.29+4.04)÷16=4.69% 日平均供水量百分比为： （2.82+2.79+……+3.42+3.02）÷24=4.17% 给水排水管网系统——河北某城镇给水管网设计 第 - 5 - 页 .12%占最高日用水百分数%
小时（）
下面计算清水池与水塔调节容积： 表1 清水池与水塔调节容积计算表
清水池与水塔调节容积计算表 小时 给水处理供水量 供水泵站供水量 清水池调节容积计算 水塔调节容积计算 设置水塔 不设水塔 设置水塔 1 2 3 4 2--3 ∑ 3--4 ∑ 0-1 4.17 3.12 2.82 1.05 1.05 0.3 0.3 1-2 4.17 3.12 2.79 1.05 2.1 0.33 0.63 2-3 4.16 3.12 2.93 1.04 3.14 0.19 0.82 3-4 4.17 3.12 3.06 1.05 4.19 0.06 0.88 4-5 4.17 3.12 3.13 1.05 5.24 -0.01 0.87 5-6 4.16 3.12 3.78 1.04 6.28 -0.66 0.21 6-7 4.17 4.69 4.93 -0.52 5.76 -0.24 -0.03 7-8 4.17 4.69 5.13 -0.52 5.24 -0.44 -0.47 8-9 4.16 4.69 5.11 -0.53 4.71 -0.42 -0.89 9-10 4.17 4.69 4.81 -0.52 4.19 -0.12 -1.01 10-11 4.17 4.69 4.64 -0.52 3.67 0.05 -0.96 11-12 4.16 4.69 4.52 -0.53 3.14 0.17 -0.79 12-13 4.17 4.69 4.49 -0.52 2.62 0.2 -0.59 13-14 4.17 4.69 4.45 -0.52 2.1 0.24 -0.35 14-15 4.16 4.69 4.45 -0.53 1.57 0.24 -0.11 15-16 4.17 4.69 4.55 -0.52 1.05 0.14 0.03 16-17 4.17 4.69 5.11 -0.52 0.53 -0.42 -0.39 17-18 4.16 4.69 4.92 -0.53 0 -0.23 -0.62 18-19 4.17 4.69 4.9 -0.52 -0.52 -0.21 -0.83 19-20 4.17 4.69 4.71 -0.52 -1.04 -0.02 -0.85 20-21 4.16 4.69 4.29 -0.53 -1.57 0.4 -0.45 21-22 4.17 4.69 4.04 -0.52 -2.09 0.65 0.2 22-23 4.17 3.12 3.42 1.05 -1.04 -0.3 -0.1 23-24 4.16 3.12 3.02 1.04 0 0.1 0
