防排烟系统施工方案与技术措施

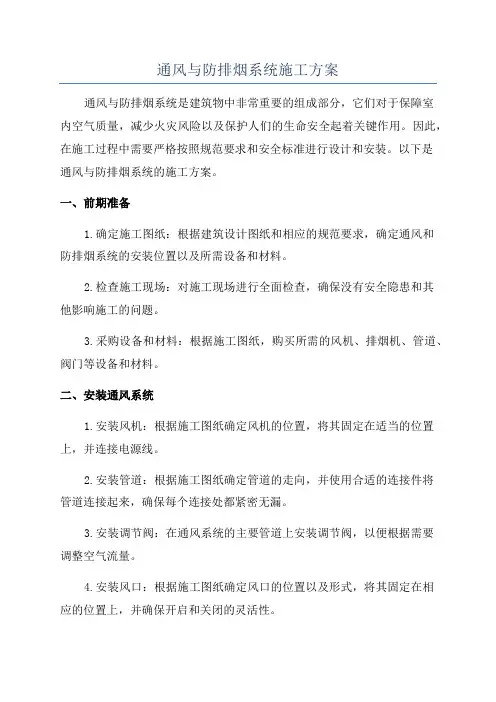

通风与防排烟系统施工方案
通风与防排烟系统施工方案通风与防排烟系统是建筑物中非常重要的组成部分，它们对于保障室内空气质量，减少火灾风险以及保护人们的生命安全起着关键作用。
因此，在施工过程中需要严格按照规范要求和安全标准进行设计和安装。
以下是通风与防排烟系统的施工方案。
一、前期准备1.确定施工图纸：根据建筑设计图纸和相应的规范要求，确定通风和防排烟系统的安装位置以及所需设备和材料。
2.检查施工现场：对施工现场进行全面检查，确保没有安全隐患和其他影响施工的问题。
3.采购设备和材料：根据施工图纸，购买所需的风机、排烟机、管道、阀门等设备和材料。
二、安装通风系统1.安装风机：根据施工图纸确定风机的位置，将其固定在适当的位置上，并连接电源线。
2.安装管道：根据施工图纸确定管道的走向，并使用合适的连接件将管道连接起来，确保每个连接处都紧密无漏。
3.安装调节阀：在通风系统的主要管道上安装调节阀，以便根据需要调整空气流量。
4.安装风口：根据施工图纸确定风口的位置以及形式，将其固定在相应的位置上，并确保开启和关闭的灵活性。
三、安装防排烟系统1.安装排烟机：根据施工图纸确定排烟机的位置，将其固定在适当的位置上，并连接电源线。
2.安装排烟管道：根据施工图纸确定排烟管道的走向，并使用合适的连接件将管道连接起来，确保每个连接处都紧密无漏。
3.安装防火阀门：在排烟系统的主要管道上安装防火阀门，一旦发生火灾，可以防止火势从排烟管道蔓延。
4.安装手动排烟开关和控制面板：根据规范要求，在合适的位置上安装手动排烟开关和控制面板，用于手动启动排烟系统。
四、联调与调试1.通风系统联调：确保风机运行正常，管道畅通无阻，并调整调节阀以达到需要的空气流量。
2.防排烟系统联调：确保排烟机运行正常，管道排烟畅通无阻，并通过手动排烟开关和控制面板测试系统的运行情况。
3.调试系统：对通风和防排烟系统进行细致调试，确保系统的运行稳定可靠，并记录系统的运行参数。
五、安全培训与资料整理1.安全培训：对工程施工人员进行通风与防排烟系统的安全操作培训，确保他们熟悉系统的运行原理和操作方法，提高工作的安全性。

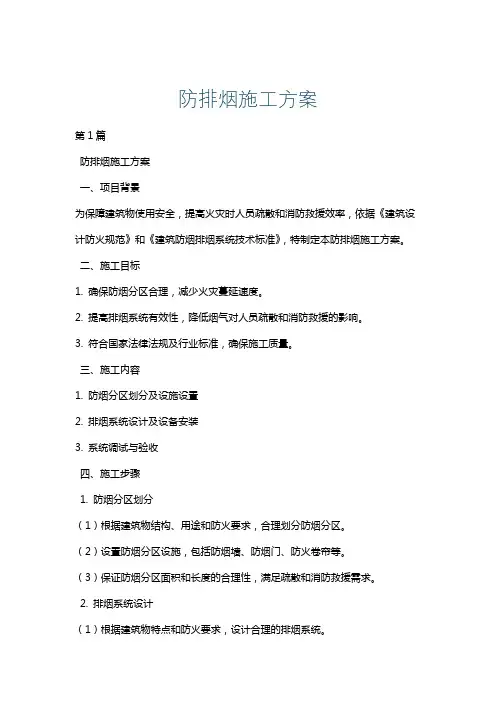

防排烟施工方案
防排烟施工方案第1篇防排烟施工方案一、项目背景为保障建筑物使用安全，提高火灾时人员疏散和消防救援效率，依据《建筑设计防火规范》和《建筑防烟排烟系统技术标准》，特制定本防排烟施工方案。
二、施工目标1. 确保防烟分区合理，减少火灾蔓延速度。
2. 提高排烟系统有效性，降低烟气对人员疏散和消防救援的影响。
3. 符合国家法律法规及行业标准，确保施工质量。
三、施工内容1. 防烟分区划分及设施设置2. 排烟系统设计及设备安装3. 系统调试与验收四、施工步骤1. 防烟分区划分（1）根据建筑物结构、用途和防火要求，合理划分防烟分区。
（2）设置防烟分区设施，包括防烟墙、防烟门、防火卷帘等。
（3）保证防烟分区面积和长度的合理性，满足疏散和消防救援需求。
2. 排烟系统设计（1）根据建筑物特点和防火要求，设计合理的排烟系统。
（2）选用符合国家标准的排烟风机、风管、风口等设备。
（3）设计合理的排烟管道布局，确保排烟效果。
3. 设备安装（1）按照设计图纸，进行防烟分区设施和排烟设备的安装。
（2）确保设备安装牢固、连接紧密，无渗漏现象。
（3）安装过程中严格遵守操作规程，确保施工安全。
4. 系统调试（1）对防烟分区设施进行检查，确保其正常工作。
（2）对排烟系统进行调试，保证风机、风管、风口等设备运行稳定。
（3）测试排烟系统在不同工况下的排烟效果，确保达到设计要求。
5. 验收与维护（1）组织相关部门对防排烟系统进行验收。
（2）验收合格后，对系统进行定期检查、维护，确保其长期稳定运行。
五、质量保证措施1. 选用符合国家标准的设备和材料。
2. 施工过程中严格执行相关法律法规和行业标准。
3. 加强施工现场管理，确保施工质量。
4. 对施工人员进行技能培训，提高施工水平。
六、安全施工措施1. 施工前进行安全技术交底，明确施工要求和安全注意事项。
2. 施工现场设置安全警示标志，配备必要的安全防护设施。
3. 施工人员严格遵守操作规程，确保施工安全。
防排烟系统施工方案
防排烟系统施工方案1. 简介防排烟系统是建筑物中用于排除烟雾和有害气体的重要设备。
施工防排烟系统需要充分考虑建筑物的结构和设计要求，以确保系统的可靠性和安全性。
本文将介绍防排烟系统施工方案的主要步骤和注意事项。
2. 施工步骤2.1 设计准备在开始防排烟系统的施工之前，必须进行充分的设计准备工作。
这包括确定建筑物的使用类型和相关标准的要求，制定详细的施工方案和施工时间表，以及选择合适的材料和设备。
2.2 安装通风管道通风管道是防排烟系统的核心组成部分之一。
在施工过程中，需要根据设计方案安装通风管道，并确保其连通性和密封性。
管道材料应符合相关标准，并进行严格的质量检验。
2.3 安装风机和排烟口风机和排烟口是防排烟系统的另外两个重要组成部分。
在施工过程中，需要根据设计方案安装风机和排烟口，并进行连接。
风机的选择应考虑风量和压力的要求，排烟口的设计应满足相关标准。
2.4 安装控制系统防排烟系统的控制系统用于监测和控制系统的运行。
在施工过程中，需要安装控制系统的相关设备，包括传感器、控制面板和报警装置。
控制系统应与通风管道、风机和排烟口进行连接，以实现系统的自动控制和监测。
2.5 调试和测试在完成防排烟系统的安装之后，需要进行系统的调试和测试工作。
这包括检查管道的密封性、风机的运行情况，以及控制系统的正常工作。
如果有需要，还可以进行系统的烟雾测试和风量测试，以确保系统的性能和可靠性。
3. 施工注意事项在防排烟系统的施工过程中，需要注意以下事项：3.1 安全防护施工现场应设置必要的安全防护措施，包括警示标志、安全设施和安全培训。
使用特殊设备时，必须按照相关规定进行操作，并穿戴好防护装备。
3.2 质量控制在施工过程中，必须进行严格的质量控制。
对于管道、风机和控制系统等关键部件，应进行质量检验，并留下相应的记录。
如果发现问题，应及时进行修复或更换。
3.3 设计变更如果在施工过程中需要对设计方案进行变更，必须经过相关方面的审核和批准。

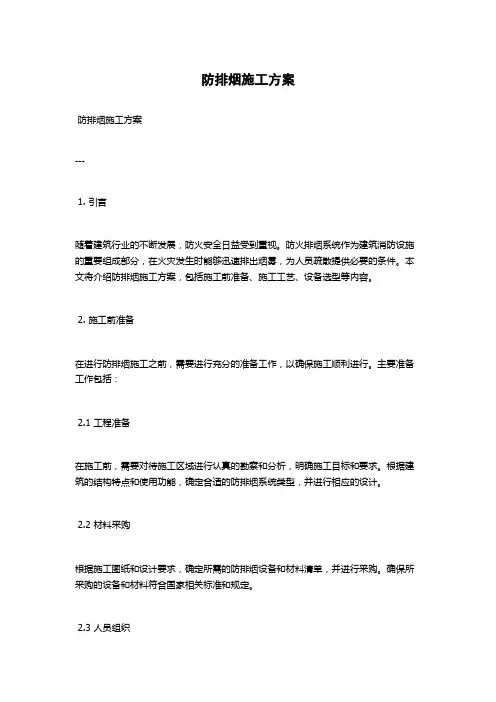

防排烟施工方案
防排烟施工方案防排烟施工方案---1. 引言随着建筑行业的不断发展，防火安全日益受到重视。
防火排烟系统作为建筑消防设施的重要组成部分，在火灾发生时能够迅速排出烟雾，为人员疏散提供必要的条件。
本文将介绍防排烟施工方案，包括施工前准备、施工工艺、设备选型等内容。
2. 施工前准备在进行防排烟施工之前，需要进行充分的准备工作，以确保施工顺利进行。
主要准备工作包括：2.1 工程准备在施工前，需要对待施工区域进行认真的勘察和分析，明确施工目标和要求。
根据建筑的结构特点和使用功能，确定合适的防排烟系统类型，并进行相应的设计。
2.2 材料采购根据施工图纸和设计要求，确定所需的防排烟设备和材料清单，并进行采购。
确保所采购的设备和材料符合国家相关标准和规定。
2.3 人员组织确定项目的负责人和相关工程人员，安排工作任务和工作时间。
保证施工人员具备相关技能和资质，确保施工质量。
3. 施工工艺防排烟系统的施工工艺包括施工过程中的操作步骤和施工要求。
具体流程如下：3.1 安装建筑物防排烟管道根据设计图纸的要求和建筑物结构特点，进行防排烟管道的布置和安装。
根据实际需要，选择合适的材料，确保管道的稳定和密封性。
3.2 安装防排烟设备根据设计要求和施工图纸，将防排烟设备进行安装。
确保设备的位置合理、固定可靠，并根据需要进行连接、调试等工作。
3.3 联接管道和设备在安装好建筑物防排烟管道和防排烟设备之后，进行管道和设备的联接工作。
使用合适的工具和材料，进行管道和设备的连接，确保连接处密封可靠。
3.4 进行系统调试在完成管道和设备的安装工作后，需要进行系统的调试。
包括检查管道和设备的连接情况，调整设备的工作参数，确保系统能够正常运行。
4. 设备选型在进行防排烟施工之前，需要根据实际需求选购合适的防排烟设备。
以下为几种常见的防排烟设备：4.1 排烟风机排烟风机是防排烟系统的核心设备之一，其作用是排出建筑物内部的烟雾和有害气体。
在选购排烟风机时，需要考虑其风量、风压和噪声等性能指标。

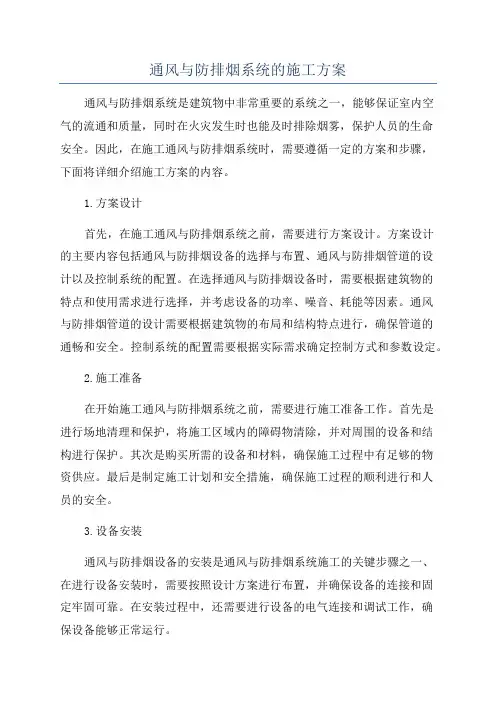

通风与防排烟系统的施工方案
通风与防排烟系统的施工方案通风与防排烟系统是建筑物中非常重要的系统之一，能够保证室内空气的流通和质量，同时在火灾发生时也能及时排除烟雾，保护人员的生命安全。
因此，在施工通风与防排烟系统时，需要遵循一定的方案和步骤，下面将详细介绍施工方案的内容。
1.方案设计首先，在施工通风与防排烟系统之前，需要进行方案设计。
方案设计的主要内容包括通风与防排烟设备的选择与布置、通风与防排烟管道的设计以及控制系统的配置。
在选择通风与防排烟设备时，需要根据建筑物的特点和使用需求进行选择，并考虑设备的功率、噪音、耗能等因素。
通风与防排烟管道的设计需要根据建筑物的布局和结构特点进行，确保管道的通畅和安全。
控制系统的配置需要根据实际需求确定控制方式和参数设定。
2.施工准备在开始施工通风与防排烟系统之前，需要进行施工准备工作。
首先是进行场地清理和保护，将施工区域内的障碍物清除，并对周围的设备和结构进行保护。
其次是购买所需的设备和材料，确保施工过程中有足够的物资供应。
最后是制定施工计划和安全措施，确保施工过程的顺利进行和人员的安全。
3.设备安装通风与防排烟设备的安装是通风与防排烟系统施工的关键步骤之一、在进行设备安装时，需要按照设计方案进行布置，并确保设备的连接和固定牢固可靠。
在安装过程中，还需要进行设备的电气连接和调试工作，确保设备能够正常运行。
4.管道铺设通风与防排烟管道的铺设也是施工的重要步骤之一、在进行管道铺设时，需要根据设计方案进行管道布局，并确保管道的连接和固定牢固可靠。
同时，还需要进行管道的密封和绝缘处理，以保证管道的系统能够正常运行并防止漏气或漏烟。
5.控制系统安装通风与防排烟系统的控制系统也是施工的重要部分。
在进行控制系统安装时，需要按照设计方案进行控制器、传感器和执行器的安装，并进行电气连接和参数设定。
控制系统的安装需要根据实际需求进行，确保系统能够满足通风与防排烟的控制要求。
6.系统调试通风与防排烟系统的调试是施工的最后步骤。
防排烟系统专项施工方案
XXX项目防排烟系统施工方案目录一、工程概况二、编制依据三、工程特点及施工目标四、施工准备五、主要施工方法和技术措施六、保证质量和降低成本措施七、安全保证措施八、产品保护措施九、质量管理十、应急预案一、工程概况工程名称：xxx项目建设单位：设计单位：监理单位：施工单位：工程地址：广州市本项目为xxx工程，工程总建筑面积为127520平方米，其中地下建筑面积为36346平方米，地上建筑面积为91174平方米。
地下两层，为设备房及车库，地上共分为三栋单体建筑：20.1栋（办公+呼叫中心）、20.2栋（餐饮配套+办公）、20.4栋（办公）,地上均为七层，建筑高度均为31米。
全楼设防排烟系统。
二、编制依据1、《民用建筑供暖通风与空气调节设计规范》GB50736-2012；2、《公共建筑节能设计标准》 GB 50189-2015；3、《建筑设计防火规范》CB50016-2014(2018版）；4、《建筑防烟排烟系统技术标准》GB51251--2017；5、《多联机空调系统工程技术规程》JGJ174-2010；6、《汽车库．修车库．停车场设计防火规范》GB50067-2014；7、《车库建筑设计规范》JGJ100-2015；8、《办公建筑设计规范》JGJ67-2006；9、《建筑机电工程抗震设计规范》GB50981-2014；10、《绿色建筑评价标准》 CB /T50378-2014；11、《电动汽车充电基础设施建设技术规程》 DBJ /T15-150-2018；12、《蓄能空调工程技术标准》JGJ158-2018；13、广东省工程勘察设计行业协会关于印发《建筑防烟排烟系统技术标准》问题释疑的通知；14、兴建单位设计任务书；15、各专业设计图。
三、工程特点及施工目标1、工程特点（1）施工技术、工程质量要求高本工程内部设施完备、技术先进、装修水准高。
消防安装工程只有达到高质量标准，才能保证设施的可靠性、安全性及建筑、安装、装饰三者的整体美观与协调。
防排烟系统施工方案
防排烟系统施工方案防排烟系统施工方案1. 引言防排烟系统是建筑物中保护人员生命安全的重要设施之一。
其主要功能是在火灾发生时及时排烟，保持疏散通道的畅通，减少火灾对人员和建筑物的损害。
本文档将介绍防排烟系统的施工方案，包括系统设计、材料选择、施工流程等内容。
2. 系统设计2.1 排烟系统布置防排烟系统的布置应根据建筑物的结构特点和火灾风险评估进行确定。
一般来说，排烟设备应设置在建筑物顶部或靠近屋顶的位置，以便排出烟气。
排烟口的位置和数量应满足烟气排出的需要，并应与疏散通道相连，保证人员疏散时不会受到烟雾的阻碍。
2.2 排烟系统控制防排烟系统应具备自动控制功能，能够在火灾发生时自动启动，并按照预定的策略进行工作。
系统的控制方式可以采用传感器感知烟雾浓度、温度等参数，并通过控制设备控制排烟口的开启和关闭。
此外，系统还应配备手动控制装置，以备紧急情况下的手动控制需要。
2.3 排烟系统电源防排烟系统的电源供应应保证可靠性和稳定性。
一般情况下，可以采用备用电源系统来保证在主电源故障时系统能够正常工作。
备用电源可以采用蓄电池组或发电机组等设备。
3. 材料选择3.1 排烟口材料排烟口的材料应具备耐高温、防火等特性。
一般来说，金属材料如不锈钢较为常用，具有优良的耐火性能和机械强度。
此外，还可以选择陶瓷和玻璃纤维等材料作为排烟口的材料。
3.2 管道材料排烟系统的管道材料要求具备耐高温、耐腐蚀等特性。
常用的管道材料有不锈钢、玻璃钢和陶瓷等。
在选择管道材料时，需要考虑排烟系统的排烟能力、烟气温度等因素，并根据实际情况进行合理选择。
3.3 控制设备防排烟系统的控制设备应具备可靠性和稳定性。
常用的控制设备包括排烟风机、阀门、传感器等。
这些设备的选择应根据系统设计要求和实际需求进行。
4. 施工流程4.1 施工准备在进行防排烟系统的施工前，需要进行充分的施工准备工作。
包括搭建施工临时设施，准备所需材料和工具，制定施工计划等。
4.2 系统安装从排烟口到控制设备，再到电源供应，防排烟系统的安装需要严格按照设计方案进行，并确保设备的安装位置、管道连接等符合要求。
防排烟系统施工方案
防排烟系统施工方案防排烟系统是一种通过机械设备将火灾产生的烟气排出室内空间，起到控制烟气扩散、降低温度的作用，确保人员安全疏散和消防救援的施工。
下面是一份防排烟系统施工方案，共计700字。
一、施工准备1. 确定施工人员和工期，并组织现场人员进行相应的安全教育和培训。
2. 安排施工所需的材料及设备，并按照施工计划进行采购和调配。
3. 检查施工现场的环境和设备，确保施工安全。
二、施工过程1. 安装烟气排放口。
根据施工图纸的设计要求，确定烟气排放口的位置，并根据要求进行施工固定。
2. 安装烟气抽排设备。
根据设计要求，安装烟气排风机和烟道管道，并进行电气接线和调试工作。
3. 安装烟气控制设备。
根据设计要求，安装烟气排放阀门和烟气控制面板，并进行电气接线和调试工作。
4. 安装防火门。
根据设计要求，安装防火门和防火玻璃，并进行调试和检验。
5. 安装监测设备。
根据设计要求，安装烟气传感器和温度传感器，并进行电气接线和调试工作。
6. 进行系统调试。
根据设计要求，对防排烟系统进行全面的功能和性能测试，并进行必要的调整和优化。
三、施工注意事项1. 施工过程中，要根据相关的建筑规范和消防标准进行施工，确保施工质量和安全。
2. 施工现场要设置明显的警示标志，确保施工人员的安全，并严格按照施工操作规程进行作业。
3. 施工现场要保持整洁，避免垃圾和杂物对施工过程造成干扰，同时要保持良好的通风和照明条件。
4. 施工过程中，要与其他施工单位和监理单位进行及时的沟通和协调，确保施工的顺利进行。
5. 施工结束后，要对防排烟系统进行全面的验收和检测，确保系统良好运行，并进行相应的记录和备案。
经过以上的施工过程和注意事项，防排烟系统将能够很好地实现其防火和排烟的功能，从而确保人员的安全疏散和消防救援的需要。
同时，施工单位应注重施工质量和安全，为用户提供优质的施工服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防排烟系统施工方案与技术措施
本工程涉及专业较多，为圆满实现工程的工期、质量目标，一方面，我们在施工方案上要充分发挥我公司的专业技术优势、机械化施工优势，在项目部的统筹组织下，细化作业工序，合理搭配，进行立体交叉作业，合理的安排工作面；另一方面，运用系统论的概念和方法，编制施工工艺流程、分部分项工程的施工方案和技术保证措施，通过加强工序管理，建立严密、高效的管理体系，优化组合、动态管理，实现从施工准备、物料供应到工程施工安装的全程质量管理，使质量管理工作制度化、标准化。
机械防排烟系统包括：正压送风系统和排烟系统。
1、施工条件：
(1)管道的密闭套管在土建模板封闭前进行安装。
(2)明装托、吊管道必须在车库的结构顶板完成后进行。
(3)管道安装在结构完成后墙面未装修前进行进行，应有明确的标高线。
2.工艺流程：
施工准备→风管及部件制作→风管及部件安装→风管漏光、漏风检查→管道防腐→单机试运转→系统联合试运转调试。
3、风管及部件制作：
①、风管及部件选用的材料符合设计和规范要求。
②、风管及部件的几何尺寸，外观质量符合设计和规范要求。
③、风管及部件法兰的规格、型号符合设计和规范要求，且风管法兰具有互换性。
④、风管及法兰的防腐符合设计和规范要求。
4、风管及部件的安装：
①、支、吊架的安装间距，要符合规范要求。
固定要垂直、牢固，以保证施工质量和美观的要求。
②、风管及部件安装过程中不得有使风管及部件发生变形或使风管截面减少的操作行为。
③、风管法兰的垫料厚度宜为3-5mm。
④、管道的安装，应按自下而上、先里后外、先大后小的原则，按设计及规范的要求进行。
保证横平竖直。
⑤、管道穿墙、过楼板处，应加套管，管道连接件及接口部位不应置于套管内。
穿墙套管长度不得小于墙厚。
套管与管道的间隙，应采用不燃材料填塞密实。
⑥、对所安装完毕的敞开管口需进行临时封堵，以防建筑垃圾、砂浆等灌入。
5、风机及系统组件、配件、其他设备安装：
风机、系统组件、配件及其他设备安装施工前，应对系统采用的其他设备、材料进行现场检查，并应符合设计和规范要求。
风机的安装，应符合现行国家标准《机械设备安装工程施工及验收规范》GB50231、《压缩机、风机、泵安装工程施工及验收规范》GB50275的有关规定。
风机与风管连接处应设置柔性连接管，柔性连接管不得作变径。
风管阀门安装位置、方向应正确；阀内应清洁、无堵塞、无渗漏；阀门的执行器应有明显的启闭标志，且不得有妨碍其动作的障碍物。
消声器的安装位置、高度符合规范要求；静压箱的安装位置、规格尺寸满足设计要求。
消声器和消声弯头应单设支架，其重量不得由风管承受。
6、系统的漏风和漏光检测：
管道安装完毕后，应进行漏光和漏风检测。
漏风量、漏光量满足设计和规范要求。
7、系统调试：
系统安装完毕后，应进行系统性能调试。
系统调试的内容包括：单机试运转、联合试
运转、系统联动调试。
（1）、单机试运转调试：
查看风机的运转方向是否正确、风机试运转与参数是否在正常范围。
具体步骤为：
①、运转前加上适度的润滑油，并检查各项安全措施；观察盘动叶轮有无卡阻和摩擦现象；叶轮旋转方向是否正确。
②、点动启动风机，查看风机的转向是否正确。
若反转，应调整风机相线。
③、在额定转速下连续运转2h后，滑动轴承最高温度是否超过70℃；滚动轴承最高温度是否超过80℃。
④、电动机带动风机均经过一次启动立即停止运转的试验，并检查转子与机壳等有无摩擦和不正常的声响，没有异常情况下方可继续运转。
⑤、风机试运转完毕，应将有关装置调整到准备启动状态。
⑥、风量的测定：风量的测定：用校正过的叶轮、转杯或热电风速计，在空调室各构件间的中间室内测定风速。
由于整个断面的风速是不相等的，所以至少测五个点，求得截面平均风速，再计算出风量。
测得的风量与用测压管和微压计测得之风量相差不应超过±10%，否则，需检查原因。
⑦、阻力的测定：
ΔH=P2—P1式中（Pa）
ΔH—构件的阻力；P2——构件前面的全压（Pa）；P1—构件后面的全压（Pa）；
当构件前后风量相等、风速较小、气流较均匀时，可直接测构件前后之静压差，而得构件之阻力。
（2）、联合试运转调试：
系统无生产负荷下的联合试运转测试：系统的联合试运转是在单机试运转及调试后进行。
通过试运转检验各部件、各机组的运转情况和自控、手控下系统运转是否协调，找出各部的矛盾加以解决。
①、系统总风量调试结果与设计风量的偏差控制在10%以内。
②、各种自动计量检测元件和执行机构的工作应正常，满足建筑设备自动化系统对被测定参数进行检测和控制的要求。
③、通风工程的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备连锁、自动调节、自动保护应能正确动作。
（3）、系统联动调试：
消防控制室直接自动起动/停动排烟风机、正压送风机。
联动启风机正常。
排烟口关闭，联动停风机动作正常。
280℃防火阀关闭联动停风机动作正常。
系统运行要稳定可靠。
