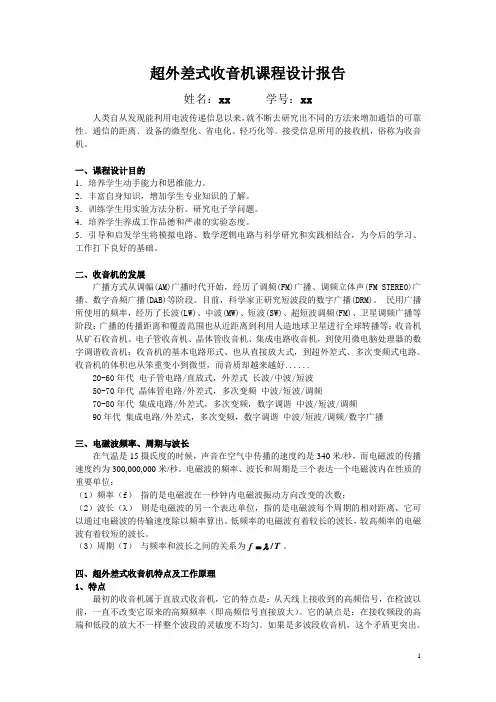

超外差式收音机课程设计报告

收音机课程设计报告

姓名：学号：班级:

一、课程设计目的

1．培养学生动手能力和思维能力。

2．丰富自身知识，增加学生专业知识的了解。

3．训练学生用实验方法分析。研究电子学问题。

4．培养学生养成工作品德和严肃的实验态度。

5．引导和启发学生将模拟电路、数学逻辑电路与科学研究和实践相结合，为今后的学习、工作打下良好的基础。

二、收音机的发展

广播方式从调幅(AM)广播时代开始，经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。目前，科学家正研究短波段的数字广播(DRM)。民用广播所使用的频率，经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频广播等阶段；广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球转播等；收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机，到使用微电脑处理器的数字调谐收音机；收音机的基本电路形式、也从直接放大式，到超外差式、多次变频式电路。收音机的体积也从笨重变小到微型，而音质却越来越好......

20-60年代电子管电路/直放式，外差式长波/中波/短波

50-70年代晶体管电路/外差式，多次变频中波/短波/调频

70-80年代集成电路/外差式，多次变频，数字调谐中波/短波/调频

90年代集成电路/外差式，多次变频，数字调谐中波/短波/调频/数字广播

三、超外差式收音机特点及工作原理

1、特点

最初的收音机属于直放式收音机，它的特点是：从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。它的缺点是：在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。如果是多波段收音机，这个矛盾更突出。其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。

如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。从而克服了上述矛盾。

振荡器产生一个始终比接收信号高一个中频频率的振荡信号，在混频器内利用晶体管的非线性将振荡信号与接收信号相减产生一个新的频率即中频，这就是"外差"。

另外，由于中放电路的增益与从天线收到的输入信号的频率无关，因此能保证在整个频段内的各种频率的电台信号都有大致的放大能力，使接收机在整个收听频段范围内有比较均匀的灵敏度。通常，为使检波器获得足够大的信号，在混频器之前的输入选择电路和本振之间采用统一调谐线（如用同轴的双连电容器(PVC)进行调谐），使之差（即差频）保持固定的中频。由于中频固定，且频率比高频已调信号低，中放的增益可以做得较大，工作也比较稳定，通频带特性也可做得比较理想，从而使整机输出音质较好的音频信号。

2、电路原理图分析

4、原理图及元器件清单

元件清单：

序号名称型号规格位号数量

1 三级管9013 V5、V6 2只

2 三级管9014 V4 1只

3 三级管9018 V1、V2、V3 3只

4 发光二级管3红LED 1只

5 振荡线圈（中周）TF10(红) T2 1只

6 中频变压器（中周）TF10（白）T3 1只

7 中频变压器（中周）TF10（绿）T4 1只

8 输入变压器绿色T5 1只

9 磁棒及线圈4×8×80mm T1 1套

10 扬声器0.5W8欧57mm BL 1只

11 电阻器100欧R6、R8、R10 3只

12 电阻器120欧R7、R9 2只

13 电阻器510欧R11 1只

14 电阻器30千欧R4 1只

15 电阻器 1.8千欧R2 1只

16 电阻器100千欧R5 1只

17 电阻器120千欧R3 1只

18 电阻器200千欧R1 1只

19 电位器10千欧RP 1只

20 电解电容4．7uF C6 1只

21 电解电容10uF C3 1只

22 电解电容100uF C8、C9、C10 3只

23 瓷片电容682 C2 1只

24 瓷片电容103 C1 1只

25 瓷片电容223 C4、C5、C7、

C11

4只

26 双联电容CBM-223PF CBM 1只

27 机壳上下盖各1个

28 刻度面板1块

29 调谐拨盘1只

30 电位器拨盘1只

31 磁棒支架1只

32 印刷电路板1块

33 电池极片1套（3件）

34 导线红、黑、黄×2 4根

35 耳机插座 3.5mm CK 1只

36 螺丝PA2×6(自攻) 1个

37 螺丝PM1.7×4 1个

38 螺丝PM2.5×4 3个

五、组装过程

(1) 元器件的检测:装机之前，对所使用的个元器件一一进行严格的检查，看看有没有遗漏或损坏的元件.

(2) 元器件的安装:可以先安装焊接电阻，按照先小型器件，后大型器件的原则，完成安装焊接。

(3) 将电源槽扬声器安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上。将电源的正负极焊接在电路板对应位置，扬声器的导线不分正负极所以就近焊接，使导线不容易扭曲干扰为佳。

(4) 检查焊接是否正确。

(5) 安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有无搭锡的地方。

(6) 焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱

六、成果

七、收音机展望

现在的收音机差不多都是超外差的了，随着时代的变迁，经济的发展，而收音机并没有被人们遗忘。也许是经历了太久的沉寂，在数字化和网络化浪潮来势汹涌的背景下，广播媒介爆发了巨大的转变，实现了传统广播与数字广播的融合发展，随着 DAB 、 CMMB 等新技术的广泛应用和普及，人们更加喜欢广播所展现出来的新生命力，以至于 2007 年伊始，广播界就出现了这样一个新的趋势：广播在户外的收听率在某些时段已经高于在家收听率，这使得户外移动收听成为传统广播新的价值增长点。有超过 30%的听众更喜欢使用便携式的收听设备，比如手机、MP3、 PDA 、笔记本电脑等，终端的多样化和移动性使得广播在移动状态下的收听率从 2007 年的 15.7%上升至 2008 年的 16.2%。而广播户外、移动收听率的飙升还有赖于另一因素，那就是我国汽车保有量的不断提升以及广播在户外交通工具上的广泛覆盖率。八．实验收获

通过对收音机的组装实验，基本掌握了电子元件及收音机的装机与调试的方法，使我获得了收音机的实际生产知识和装配技能，培养了理论联系实际的能力，提高了分析问题和解决问题的能力，以下是具体的心得：

(1)注意焊接接点要圆、光、亮，各元件不要太高，特别是大元件，一定要贴着印制电路板否则会影响收音机的外盖的合上。

(2)调试前应仔细检查有无虚、假、错焊；有无短路，确认无误后，即可通电调试。通常只要装配无误、焊接可靠、装上电池即可唱响。

(3) 检测按步骤进行，一般由后级向前检测，先判定故障位置（用信号注入法）。再查找故障点（用电位法），循序渐进，排除故障。忌讳乱调乱拆、盲目烫焊，导致越修越坏。

(4)焊接时最好按照先小型器件，后大型器件的原则，使小型器件安装顺利，完成安装焊接，避免错综复杂。
