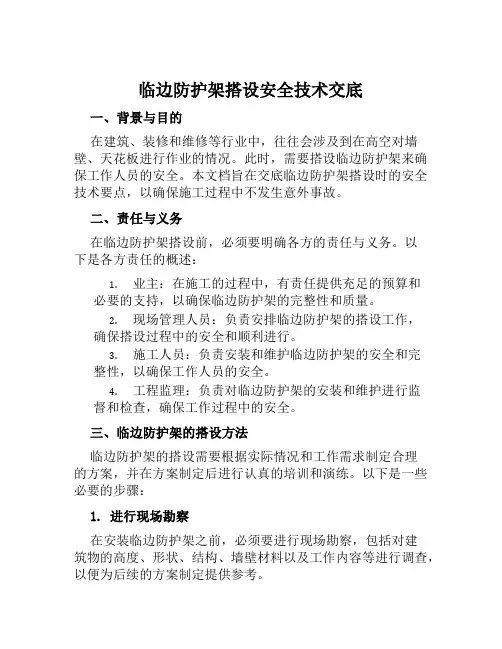

临边防护架搭设安全技术交底
临边防护架搭设安全技术交底一、背景与目的在建筑、装修和维修等行业中，往往会涉及到在高空对墙壁、天花板进行作业的情况。
此时，需要搭设临边防护架来确保工作人员的安全。
本文档旨在交底临边防护架搭设时的安全技术要点，以确保施工过程中不发生意外事故。
二、责任与义务在临边防护架搭设前，必须要明确各方的责任与义务。
以下是各方责任的概述：1.业主：在施工的过程中，有责任提供充足的预算和必要的支持，以确保临边防护架的完整性和质量。
2.现场管理人员：负责安排临边防护架的搭设工作，确保搭设过程中的安全和顺利进行。
3.施工人员：负责安装和维护临边防护架的安全和完整性，以确保工作人员的安全。
4.工程监理：负责对临边防护架的安装和维护进行监督和检查，确保工作过程中的安全。
三、临边防护架的搭设方法临边防护架的搭设需要根据实际情况和工作需求制定合理的方案，并在方案制定后进行认真的培训和演练。
以下是一些必要的步骤：1. 进行现场勘察在安装临边防护架之前，必须要进行现场勘察，包括对建筑物的高度、形状、结构、墙壁材料以及工作内容等进行调查，以便为后续的方案制定提供参考。
2. 制定防护方案制定防护方案的过程需要考虑各项安全因素，包括施工人员的数量、使用的材料、支撑架杆的数量和长度、以及自然灾害等情况。
同样需要考虑后续的维护和保养。
3. 搭设支架临边防护架的支架需要根据方案准确的进行架设。
在竖杆和横杆架设完毕后，需要进行水平和垂直方向的检查，确保支架的完整性和牢固性，以防止支架在使用过程中折断或松动。
4. 安装防护板和网格在防护板和网格的安装过程中，需要确保材料的质量符合要求，并且要按照预先制定的方案准确的进行安装。
在安装细节时需要特别小心，并确保安装完毕后防护板和网格没有松动或脱落的地方。
5. 维护和保养安装完毕后，需要定期进行维护和保养。
维护和保养的过程包括监督、检查、维修、更换安全设施等。
需要注意的是，维护和保养必须在经过充足的专业培训和演练后进行。
搭设临边防护栏杆安全交底
搭设临边防护栏杆安全交底概述在建筑工地等场所，由于工作环境特殊，往往会涉及到许多危险性较高的工作。
其中，临边作业是一项非常危险的工作，很容易造成工人的人身安全受到威胁。
为了保证工作人员的安全并避免潜在的事故发生，搭设临边防护栏杆就显得尤为重要。
同时，在搭设防护栏杆的过程中还需要开展适当的安全交底，使得工人能够充分了解临边防护栏杆的作用，规范操作，从而避免发生意外。
搭设临边防护栏杆的标准在搭设临边防护栏杆时，应注意以下几个方面：1. 技术标准建筑工程安全技术规范中规定了临边防护栏杆的搭设高度与规格。
其中，高度上规定了2.2米至2.5米之间；规格方面则有弧形、直线型等多种类型。
此外，防护栏杆还应具备稳定、紧密、平整、牢固、不易被活动等标准要求。
2. 材料规范临边防护栏杆所使用的材料应该符合国家或行业标准。
欧标为EN14122-3相关标准，国标为GB50009-2012《建筑结构设计规范》。
材料按照五年使用寿命考虑相应防范措施，如应定期检查、维护与更换需要。
3. 现场管理在现场搭设临边防护栏杆时，需要考虑气候、地形以及场地状况等因素。
同时，在施工现场还需要明确负责人员与责任分工。
并且工作人员需要进行临边作业前的安全检查，以确保作业的安全性。
安全交底在工人开始进行临边作业前，需要进行临边防护栏杆的安全交底。
通过安全交底，可以使工人了解临边防护栏杆的作用及相关规范操作，以确保工人的人身安全。
1. 交底内容在安全交底中，应主要涉及以下内容：•临边防护栏杆的作用；•临边防护栏杆的规格和搭设标准；•如何正确地搭设临边防护栏杆；•在施工现场的安全问题；•临边防护栏杆的周期检查与维护。
2. 交底形式安全交底可以采用口头或书面交底的形式进行。
可以邀请专业人员进行讲解，并充分听取工人的意见和建议。
同时，应在适当位置张贴安全提示标志，以引起工人的注意。
3. 经常性安全交底在搭设临边防护栏杆过程中，应根据实际情况不定期地进行安全交底。
搭设临边防护栏杆安全技术措施
栏杆安装
准备工作
准备好栏杆所需的材料和工具 ，如钢管、扣件、网片等。
组装栏杆
根据设计要求，将钢管和扣件组装 成所需长度的栏杆。
安装栏杆
将组装好的栏杆按照要求安装在立 杆上。
连杆安装
准备工作
准备好连杆所需的材料和工具， 如钢管、扣件等。
组装连杆
根据设计要求，将钢管和扣件组 装成所需长度的连杆。
安装连杆
基础开挖
根据设计要求，开挖基础 槽，深度和尺寸需根据设 计参数进行。
基础垫层
在基础槽内铺设垫层，一 般采用混凝土或灰土等材 料。
立杆安装
准备工作
准备好立杆所需的材料和 工具，如钢管、扣件、脚 手架等。
组装立杆
根据设计要求，将钢管和 扣件组装成所需高度的立 杆。
安装立杆
将组装好的立杆按照要求 安装在基础垫层上。
搭设临边防护栏 杆安全技术措施
汇报人： 日期:
目录
• 引言 • 临边防护栏杆搭设前的准备工作 • 临边防护栏杆的搭设技术 • 临边防护栏杆搭设的安全技术措施 • 临边防护栏杆搭设的质量控制措施 • 结论与展望
01
引言
背景介绍
在施工现场，临边作业是一种常见的作业方式，涉及到高处作业和危险区域作业 ，因此安全问题十分重要。
在类似工程的施工过程中，可以 结合实际情况，采取类似的防护
措施，确保施工安全。
对于其他类似工程，可以在本项 目的基础上，进一步优化和完善
防护措施，提高施工安全性。
对未来研究的建议和展望
建议进一步研究和探索防护栏杆 的优化设计，以提高其抗撞击能
力和稳定性。
针对不同施工环境和条件，研究 更加适用的防护措施和方法。
洞口、临边安全防护安全技术交底doc
交底提要：洞口及临边防护安全技术交底交底内容：1、楼板、屋面及平台等处边长小于25Omm 的洞口，应用坚实的盖板盖设，盖板应四边搁置均衡，为防止盖板挪动移位，上层盖板下侧钉木方进行固定。
如图：2、楼板面等处边长为250mm 〜50Omm 的洞口，安装预制构件时的洞口，以及缺件临时形成的洞口，可用竹、木板做盖板加以盖设。
盖板搁置时，四周要保持均衡，并设有固定其位置的措施（如下图），防止发生牵动。
3、边长为50Omm 〜15?Omm 的洞口，应设置以扣件扣接钢管而成的网格,上面技术交底记录（表式C2-2-1） 编号 工程名称 北京铁路局1#住宅楼工程 施工单位 铁建一处第四项目部竹夹板通过钢钉固定在木方 竹夹板做盖板竹夹板通过钢钉固定在木方上 竹夹板做盖板250-500工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：洞口及临边防护安全技术交底交底内容：满铺脚手板，并绑牢固。
另外也可用混凝土板内的钢筋构成防护网，上设遮盖物。
钢筋网格的间距不能大于200mm。
4、边长在150Omm以上的洞口，四周应设防护栏杆，洞口下应张设安全网。
5、电梯井等人员经常进出的墙面上的竖向洞口，应加装开关式的防护门，门栅网格的间距不应大于150mm。
其它一般墙面上的竖向洞口处应加装防护栏杆进行洞口防护，如下图：洞口防护栏杆6、在临边及洞口处必须设置警示牌，牢固的栏杆和安全网封堵，并设人随时进行检查和看守。
7、施工人员进出入口应搭设防护棚，所有防护设施不得随意拆除。
8、高处作业中所用的物件应堆放平稳，不可放置在临边及洞口附近。
9、模板上有预留洞者应在安装后将洞口留好,碎板上的预留洞应在模板拆除后即进行防护。
浇水养护时应注意楼面上的孔洞，拉移胶皮管线时不得倒退行走。
临边防护安全技术交底
安全技术交底编号表C2—1工程名称福清利嘉中心项目交底日期年月日施工单位中铁十一局集团有限公司分项工程名称防护工程交底提要临边防护安全技术交底交底内容：一、施工准备1、技术准备熟悉本技术交底。
施工人员用工手续齐全，架子工必须持特殊工种上岗操作证及培训证书。
进行逐级技术交底：专业工长以书面形式向各班组进行交底，班组长再向工人进行交底，交底要有针对性，要针对关键部位提出具体安全措施和技术要求。
技术交底要有符合性和实用性，既要符合规范、标准的要求，又要符合施工现场实际情况，便于操作，便于贯彻执行。
技术交底内容一定要便于操作者易懂易通。
2 材料准备本工程采用扣件式钢管脚手架,须准备：Φ48的钢管、立杆基座、接点用十字扣、回转扣和对接扣以及相应的螺栓、铅丝等；脚手板、安全网和油漆。
材料检查钢管：（1）必须进行防锈处理，即对进场钢管检查是否已做以下工作：除锈、内壁涂擦两道防锈漆、外壁涂防锈漆一道和桔黄色面漆。
（2）有严重锈蚀、压扁或裂纹的禁止使用。
扣件：（1）扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好。
（2）扣件活动部位应能灵活转动，回转扣的两旋转面间隙应小于1mm。
（3）当扣件夹紧钢管时，开口处的最小距离不小于5mm。
（4）扣件表面应进行防锈处理。
木脚手板：（1）采用18mm厚木质脚手板。
安全技术交底表C2—1编号工程名称福清利嘉中心项目交底日期年月日施工单位中铁十一局集团有限公司分项工程名称防护工程交底提要临边防护安全技术交底交底内容：（2）不得有开裂、腐朽。
安全网、兜网：（1）安全网宽度不小于米，长度不大于6 米。
（2）必须用维纶、棉纶、尼龙等材料编织的符合国家标准的安全网。
二、临边防护1、楼层边、阳台边、屋面边防护《建筑施工高处作业安全技术规范》（JGJ80—91）规定：施工现场中，工作面边沿无防护设施或围护设施高度低于80cm时，都要按规定搭设临边防护栏杆。
、防护栏杆采用钢管搭设、防护栏杆采用三道栏杆形式，第一道栏杆高度120cm，第二道高度60cm，第三道高度20cm，立杆高度130cm，立杆间距为200cm，立杆通过底座用膨胀螺栓固定在楼面上（见下图）。
临边防护栏杆安全技术交底模板
一、交底目的为确保施工现场临边作业的安全，防止人员坠落事故的发生，特制定本安全技术交底。
二、交底内容1. 人员要求（1）进入施工现场必须佩戴安全帽，扣好帽带，正确使用个人劳动防护用品。
（2）施工人员必须经过专业培训，熟悉临边防护栏杆的搭设、拆除和维护操作。
2. 临边防护栏杆搭设要求（1）临边防护栏杆应采用两道横杆，上杆距地面高度应为1.2m，下杆应在上杆和档脚板中间设置。
（2）防护栏杆立杆间距不应大于2m，内侧满挂密目安全网，下设不小于180mm高挡脚板。
（3）基坑临边时，立杆与基坑边坡的距离不应小于500mm，基坑周边砌筑200-300mm高挡水墙。
（4）坡度大于1:2.2的屋面临边时，防护栏杆上杆离防护面高度不低于1500mm，并增设一道横杆，横杆间距不应大于600mm，满挂密目安全网。
（5）防护栏杆内侧满挂密目安全网，防护栏杆及挡脚板刷红白警示漆。
（6）防护栏杆的设置、固定及连接应牢固，任何处均能承受任何方向的最小1kN 外力作用。
（7）防护栏杆和密目安全网内侧悬挂安全警示标识，每面至少挂两个。
（8）基坑周边宜设置夜间警示灯。
3. 临边防护栏杆拆除要求（1）拆除临边防护栏杆前，必须征得现场安全负责人的同意。
（2）拆除过程中，应采取安全措施，防止人员坠落。
（3）拆除后的现场应及时清理，防止遗留隐患。
4. 安全注意事项（1）施工过程中，严禁攀爬、倚靠临边防护栏杆。
（2）严禁在临边防护栏杆上放置工具、材料等物品。
（3）严禁在临边防护栏杆附近进行高空作业。
（4）遇有六级以上强风、浓雾、雨雪等恶劣气候，不得进行露天攀登与悬空高处作业。
三、责任落实1. 施工单位应确保临边防护栏杆的搭设、拆除和维护符合本交底要求。
2. 施工人员应严格遵守本交底要求，确保自身和他人的安全。
3. 施工现场安全负责人应对临边防护栏杆的安全情况进行监督检查，发现问题及时整改。
四、附则本安全技术交底自发布之日起实施，如有未尽事宜，由施工单位根据实际情况进行补充和完善。
临边防护安全技术交底
2.3临街面的作业区、作业平台、施工通道、运输接料平台，在临街立面应设置防护栏杆或防护脚手架并满挂密目安全网作全封闭。
4.2楼层转料平台两侧边必须设置防护栏杆或防护脚手架，满挂安全立网或满扎竹笆。或者采取其他牢固可靠的硬质封闭防护。转料平台与施工人货电梯、物料提升机间应设置常闭的向内开启的防护门。
4.3转料平台防护门及其连接任何一点应能承受1KN荷载及可能发生的冲击荷载，施工人货电梯单扇防护门高度不低于1.8m，宽度不大于1.2m。物料提升机单扇防护门高度不低于1.5m，宽度不大于1.2m。
4.4应采取有效措施保证各楼层防护门关闭完好，应建立有效的楼层转料平台处施工人员与物料提升机、施工人货梯操作人员间的通讯联络 。
五、高层建筑施工用的塔吊，可在建筑物与塔身之间搭设通道供操作人员通行，通道宽度不超过800mm，防护栏杆高度不低于1.2m。通道及栏杆与塔身和建筑结构可靠连接，应采取一端固接或铰接，一端搭接的方式，严禁采用两端同时固接的连接方式。
3.3.2栏杆柱应与楼梯面牢固固定。
3.3.3圆弧及特殊形状的楼梯，可采用同一等级的建筑钢筋制作栏杆，使用焊接方式固定和连接。
3.3.4形状规则的楼梯，宜采用建筑脚手架钢管套丝、螺栓连接等方式搭设栏杆。
4.施工人货电梯、物料提升机楼层转料平台防护应符合下列规定：
4.1施工人货电梯、物料提升机楼层转料平台应满铺脚手板并牢固固定。
2.4防护栏杆设置：
2.4.1防护栏杆整体构造应使防护栏杆任何处，在经受任何方向的1KN的外力时不得发生明显变形或断裂。在有可能发生人群拥挤、车辆冲击或物体撞击等事件的位置，必须设置有效防护设施。
临边防护搭设安全技术交底
工程名称：模式动物表型与遗传研究科技基础设施（猪设施）项目 编号：
工程名称
农大项目
施工部位或层次
施工内容及交底内容
临边防护搭设安全技术交底
交底日期
年 月 日
施工现场安全注意事项：
1.特殊工种人员,必须持证上岗且人证相符。
2.架子工工必须经安全技术培训、考核，持证上岗。
3.进入现场必须正确佩戴合格的安全帽，系好下颚带。
17.施工人员在基坑边搭设安全防护时，必须安排专人进行监督，作业时注意与基坑边的距离不得嘻嘻打闹，以防掉入基坑造成伤害。
交底人
接受人签字
项Hale Waihona Puke 负责人执行情况安全员： 年 月 日
注：交底一式三份，交底人、安全员、接受班组各一份.
4.作业前必须经技术部对作业单位管理人员、班组长及作业人员进行交底；
5.作业时必须穿防滑鞋，严禁穿短裤拖鞋等进入施工现场。
6.现场禁止吸烟，严禁酒后作业。
7.夏季施工要注意防暑，雨季施工要注意防雨、防雷、防电 。
8.施工现场如有安全防护不到位处,严禁施工人员施工。
9.施工部位各种交底不齐全的,严禁施工人员施工，施工人员必须严格按照施工交底执行。
15.搭设临边防护栏杆时，应符合下列条件防护栏杆应由上，下两道横杆及栏杆组成，上杆离地高度为1.0-1.2M，下杆离地面高度为0.5-0.6M。
16.当在基坑四周固定时，可采用钢管并打入地面50-70cm深，钢管离变扣的距离不应小于50cm防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于18cm的挡脚板。
10.施工人员严禁交叉作业。
11.施工现场临电设施,必须持有北京市住建委颁发的电工作业证书的人员进行作业,严禁其他工种进行私自作业。
临边防护搭设安全技术交底
11、架子工作业人员应至少两人以上配合作业，不得单独作业。施工过程中应工完料尽脚下清。
12、每天上班前对临边防护进行全面的检查，发现问题及时维修和整改，并上报上级部门。
13、在高处作业人员必须身体健康，无癫痫、心脏病、近视、恐高症等影响作业操作的疾病。在超过2000mm高度的作业面作业及临边作业时，必须系好安全带，并牢固的固定在人体上方的钢管横管或其它稳定的地方。
4、进入作业地点时，先检查、熟悉作业环境。若发现不安全因素、隐患，必须立即向有关部门汇报，等问题整改合格经确认安全后再进行施工作业。
5、临边防护必须由持有《特种作业人员操作证》的专业架子工进行搭设，上岗前必须进行安全教
育考试，合格后方可上岗。
6、临边防护所使用的钢管、扣件及零配件等须统一规格，，经技术、生产、安全确认可以拆除再进行，任何人不得私自拆除防护栏杆。
针对性交底：临边防护搭设安全技术交底
交底人
职务
专职安全员
监督签字
接受交底单位负责人
职务
交底时间
接
受
交
底
作
业
人
签
名
注：1、项目操作人员进行安全技术交底时填写此表；
2、本表由总承包单位或专业承包单位工程技术人负填写，交底人、接受交底人、专职安全员各存一份。
安全技术交底表
表AQ-C1-5
编 号
工程名称
施工单位
交底部位
工种
安全技术交底内容：
1、作业人员必须经过全面的入场安全教育，并考核合格后才能上岗作业。
2、进入施工现场必须戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必须系好合格的安全带，系挂牢固，做到高挂低用。
临边、洞口防护——安全技术交底
表C2.7.6 安全技术交底编号：C2.7.6-0010工程名称太原经济技术开发区地块 2016-04 唐分部分项工程名称临边、洞口防护槐园住宅小区项目交底内容：施工人员进入现场应正确佩戴安全帽，作业前严谨喝酒，作业中不许打逗，施工现场严禁吸烟。
一、定型化基坑防护1、临边防护栏杆采用钢管搭设或定型防护栏杆全封闭形式，钢管栏杆及立柱均采用30*30mm的方管。
2、定型防护高度为1200mm，防护栏杆必须自上而下用安全立网封闭。
3、所有护栏刷黄色警示漆，并悬挂警示标志。
二、扣件式钢管基坑防护1、临边防护栏杆采用钢管搭设全封闭防护栏杆形式，钢管栏杆及立柱均采用φ48*3.0mm的钢管。
2、防护栏杆由二道横杆及栏杆柱组成，上横杆离地高度为1.2m，下横杆离地高度为0.7m，立杆总长度1.7m，埋入地下0.5m，立杆间, 距2m，每隔4m立杆设置—C15混凝土块基础，砼基础尺寸为0.3x0.3x0.5m, 立杆居中设置。
3、防护栏杆必须自上而下用安全立网封闭，安全立网封闭到砖墙顶面高度。
在栏杆下边设置严密固定的高度为300mm的24 砖墙，砂浆抹面。
4、所有护栏刷黄黑警示漆，钢管黄黑漆间距为400mm，并悬挂警示提示标志三、楼层临边防护1、楼层边、阳台边、屋面边、电梯井等防护栏杆一般采用钢管搭设或定型化防护栏杆。
2、防护采用三道栏杆形式，第一道栏杆高度1200mm，第二道高度700mm，立杆间距不大于2000 抹面，所有水平杆控制伸出立杆外侧100mm，防护内侧挂满密目安全网，下设200mm高踢脚板。
3、防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm黄黑警示漆。
4、当屋面女儿墙高度≤ 800mm，外侧高差大于2000mm，坡度大于1：1.2 时，需要搭设临边防护，设置高度不低于1500mm，满挂密目安全网。
5、立杆与建筑物必须有牢固的连接，可利用原有外架连墙杆预埋的短钢管与立杆用旋转扣件连接。
四、楼梯临边防护1、楼梯及休息平台临边采用定型化栏杆扶手或φ 48 钢管搭设防护栏杆，水平杆两道，高度为1.2m，立杆间距不大于2m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5）当临边的外侧面临街道时，除防护栏杆外，敞口立面必须采取满挂安全网或其他可靠措施作全封闭处理。
1）防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.0～1.2m，下杆离地高度为0.5～0.6m。坡度大于1：1.2的屋面，防护栏杆应高1.5m，并加挂安全立网。除经设计计算外，横杆长度大于2m时，必须加设栏杆柱；
2）栏杆柱的固定应符合下列要求：
①当在基坑四周固定时，可采用钢管并打入地面50～70m深。钢管离边口的距离，不应小于50cm。当基坑周边采用板桩时，钢管可打在板桩外侧。
补充作业指导内容：
②当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊牢。采用竹、木栏杆时，可在预埋件上焊接30cm长的∟50×5角钢，其上下各钻一孔，然后用10mm螺栓与竹、木杆件栓牢。
③当在砖或砌块等砌体上固定时，可预先砌入规格相适应的80mm×6mm弯转扁钢作预埋铁的混凝土块，然后用上项方法固定。
3）栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N外力。当栏杆所处位置有发生人群拥挤、车辆冲击或物件碰撞等可能时，应加大横杆截面或加密柱距；
1）毛竹横杆小头有效直径不应小于70mm，栏杆柱小头直径不应小于80mm，并需用不小于16号的镀锌钢丝绳绑扎，不应少于3圈，并无斜滑；
2）原木横杆上杆梢径不应小于70mm，下杆梢径不应小于60mm，栏杆柱梢径不应小于75mm。并需用相应长度的圆钉钉紧，或用不应小于12号的镀锌钢丝绑扎，要求表面平顺和稳固无动摇。
3）钢筋横杆上杆直径不应小于16mm，下杆直径不应小于14mm，栏杆柱直径不应小于18mm，采用电焊或镀锌钢丝绳绑扎固定；
4）钢管横杆及栏杆柱均采用ф48×（2.75～3.5）mm的钢材，以扣件或电焊固定。
5）以其他钢材如角钢等作防护栏杆杆件时，应选有强度相当的规格，以电焊固定。
3、搭设临边防护栏杆时，必须符合下列要求：
搭设临边防护栏杆安全技术交底
工程名称：惠丰瑞城1期项目工程
施工单位
大理恒丰建设工程有限公司
建设单位
大理惠丰房地产开发有限公司
分项工程(作业)名称
作业单位
交底部门ቤተ መጻሕፍቲ ባይዱ
质安部
交底人
施工期限
年月日至年月日
接受交底班组或员工签名：
交底内容：
1、进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用具。
2、临边防护栏杆杆件的规格及连接要求，应符合下列规定：
