高中物理2.10实验：测定电池的电动势和内阻教案新人教版选修3_1
测定电池的电动势及内阻教学案
实验：测定电池的电动势和内阻一、教材分析“实验：测定电池的电动势和内阻”是人教版高中物理选修3-1第二章第九节的内容，它是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
二、教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。
3、用解析法和图象法求解电动势和内阻。
4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。
二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。
2、学会利用图线处理数据的方法。
三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
三、教学重点难点重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，会利用该定律列式求解相关问题。
②掌握了电流表、电压表的使用方法。
2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。
②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。
五、教学方法实验法，讲解法六、课前准备1．学生的学习准备：预习学案。
2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。
3．教学环境的设计和布置：两人一组，实验室内教学。
七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。
2014版高中物理 2-10实验测定电池的电动势和内阻课件 新人教版选修3-1
3．测定干电池的电动势和内阻的实验电路如图2－10－13所 示，请回答下列问题：
图2－10－13
(1)现备有以下器材： A．干电池1个 B．滑动变阻器(0～50 Ω) C．电压表(0～3 V) D．电压表(0～15 V) E．电流表(0～0.6 A) F．电流表(0～3 A) 其中电压表应选________，电流表应选________．(填字母 代号)
(2)如图是根据实验数据画出的U－I图象，由此可知这个干 电池的电动势E＝________V，内电阻r＝________Ω.
【解析】 用0～3 (1)干电池的电动势大约为1.5 V，所以电压表选
V量程．当滑动变阻器阻值为一半时，电路中电流小于
0.6 A，所以电流表选用0～0.6 A量程． (2)U－I图象在纵轴截距等于干电池电动势1.5 V，图线的斜 ΔU 1.5－1.1 率的大小等于电源内阻r＝ ＝ Ω＝1.0 Ω. ΔI 0.4
联立就可以解出结果，实验电路如图2－10－3所示．
图2－10－3
以思路1为例说明实验的具体操作过程、数据处理、误差分 析及注意事项．
一、实验步骤 1．确定电流表、电压表的量程，按图2－10－4连接好电 路，并将滑动变阻器的滑片移到使接入电路的阻值为最大值的一 端．
图2－10－4
2．闭合开关S，接通电路，将滑动变阻器的滑片由一端向 另一端移动，从电流表有明显读数开始，记录一组电流表、电压 表读数． 3．同样的方法，依次记录多组U、I值． 4．断开开关S，拆除电路． 5．以U为纵轴，I为横轴，将记录的电压、电流标在坐标图 上，过这些点作一条直线，根据纵轴截距求出电动势，根据斜率 大小求出内电阻．
3 1 2
选择电压表________串联________kΩ的电阻可以改装成量 程为0～9 V的电压表．
2020-2021学年高二物理人教版选修3-1(第2.10 实验%3A测定电池的电动势和内阻)

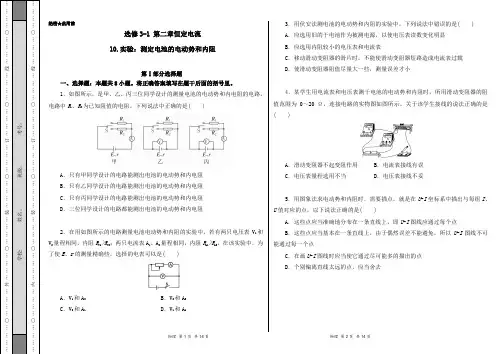

…○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…○…………内…………○…………装…………○…………订…………○…………线…………○…………绝密★启用前选修3-1 第二章恒定电流 10.实验：测定电池的电动势和内阻第Ⅰ部分选择题一、选择题：本题共8小题。
将正确答案填写在题干后面的括号里。
1．如图所示，是甲、乙、丙三位同学设计的测量电池的电动势和内电阻的电路。
电路中R 1、R 2为已知阻值的电阻。
下列说法中正确的是( )A ．只有甲同学设计的电路能测出电池的电动势和内电阻B ．只有乙同学设计的电路能测出电池的电动势和内电阻C ．只有丙同学设计的电路能测出电池的电动势和内电阻D ．三位同学设计的电路都能测出电池的电动势和内电阻2．在用如图所示的电路测量电池电动势和内阻的实验中，若有两只电压表V 1和V 2量程相同，内阻R V1>R V2；两只电流表A 1、A 2量程相同，内阻R A1>R A2，在该实验中，为了使E 、r 的测量精确些，选择的电表可以是( )A ．V 1和A 2B ．V 2和A 2C ．V 2和A 1D ．V 1和A 13．用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是( )A ．应选用旧的干电池作为被测电源，以使电压表读数变化明显B ．应选用内阻较小的电压表和电流表C ．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D ．使滑动变阻器阻值尽量大一些，测量误差才小4．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如图所示。
关于该学生接线的说法正确的是( )A ．滑动变阻器不起变阻作用B ．电流表接线有误C ．电压表量程选用不当D ．电压表接线不妥5．用图象法求电动势和内阻时，需要描点，就是在U -I 坐标系中描出与每组I 、U 值对应的点，以下说法正确的是( )A ．这些点应当准确地分布在一条直线上，即U -I 图线应通过每个点B ．这些点应当基本在一条直线上，由于偶然误差不能避免，所以U -I 图线不可能通过每一个点C ．在画U -I 图线时应当使它通过尽可能多的描出的点D ．个别偏离直线太远的点，应当舍去…○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…○…………内…………○…………装…………○…………订…………○…………线…………○…………6．若将两个电源的U I 图象画在同一直角坐标系上，如图所示，由图象可得( )A ．电动势E 1＝E 2，内阻r 1＜r 2B ．电动势E 1＝E 2，内阻r 1＞r 2C ．发生相同的电流变化，电源1的路端电压变化较大D ．发生相同的电流变化，电源2的路端电压变化较大7．如图是根据某次测定电源的电动势和内阻的实验记录的数据作出的U -I 图象，下列关于这个图象的说法中正确的是( )A ．纵轴截距表示待测电源的电动势，即E ＝3.0 VB ．横轴截距表示短路电流，即I 0＝0.6 AC ．根据r ＝0EI ，计算出待测电源内阻为0.2 ΩD ．根据r ＝0EI ，计算出待测电源内阻为5 Ω8．如图所示，用一只电流表和两个定值电阻测定电源电动势和内电阻的实验中，由于未考虑电流表的内阻，其测量值E 和r 与真实值E 0和r 0相比较，正确的是( )A ．E ＝E 0，r ＝r 0B ．E ＞E 0，r ＜r 0C ．E ＝E 0，r ＞r 0D ．E ＞E 0，r ＞r 0第Ⅱ部分非选择题二、非选择题：本题4个小题。
高中物理《实验：测定电池的电动势和内阻》教案
高中物理《实验：测定电池的电动势和内阻》教案（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告总结、合同协议、申报材料、规章制度、计划方案、条据书信、应急预案、心得体会、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts for everyone, such as report summaries, contract agreements, application materials, rules and regulations, planning schemes, doctrine letters, emergency plans, experiences, teaching materials, other sample texts, etc. If you want to learn about different sample formats and writing methods, please pay attention!高中物理《实验：测定电池的电动势和内阻》教案高中物理《实验：测定电池的电动势和内阻》教案作为一名教学工作者，编写教案是必不可少的，教案是教学活动的依据，有着重要的地位。
人教版高中物理选修3-1第二章第10节实验：测定电池的电动势和内阻
②图象法
1、建立坐标系、描点．纵轴表示电压，横轴 表示电流，取合适的标度，使所描坐标点绝大部 分分布在坐标纸上；
2．根据描出的坐标点作出U－I图像，并延长与 两坐标轴相交．
3．测算电动势和内电阻，准确 读出 U－I 图线与纵轴和横轴的交 点坐标，即读出 E 和 I 短，进一步算 出内阻 r＝IE短＝ΔΔUI ，如图所示．
2.本实验在电键闭合前，变阻器电阻 调至最大值
3．在实验中不要将I调得过大，每次 读完U和I的数据后应立即断开电源，以 免干电池在大电流放电时极化现象严重， 使得E和r明显变化．
4．在画U－I图线时，要使尽可能多的 点落在这条直线上．不在直线上的点应对 称分布在直线两侧，不要顾及个别离开直 线较远的点，以减小偶然误差．

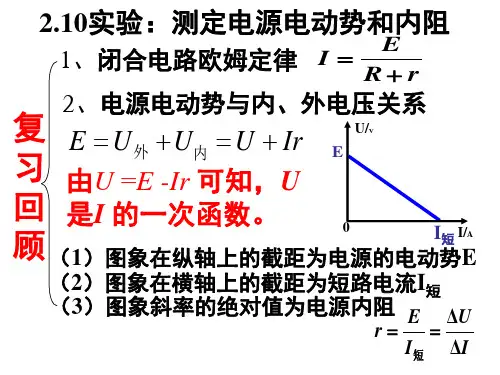

2.10实验：测定电源电动势和内阻
1、闭合电路欧姆定律
I E Rr
复 习
2、电源电动势与内、外电压关系
E U外 U内 U Ir
U/V
E
由U =E -Ir 可知，U
回 是I 的一次函数。
顾0
I短 I/A
（1）图象在纵轴上的截距为电源的电动势E
（2）图象在横轴上的截距为短路电流I短
（3）图象斜率的绝对值为电源内阻 r
其他方法一：电阻箱和电流表测定法
方法 2.安阻法：由 E＝IR＋Ir 知，只要用电流表和电阻箱测出 I、R 的两组数据，列出关于 E、r 的两个方程，从而解出 E、r，电 路如图所示．
E=I 1(R1+r) E=I2 (R2+r)
题型 2 用安阻法测电源的电动势和内阻 【例 2】 要测定某电源的电动势和内阻，某同学按如图所示 的电路图连接好电路并进行如下操作： (1)闭合开关 S，多次调节电阻箱的阻值，并记录下每次的电阻 值 R 及对应的电流表 A 的示数 I(电流表的内阻很小，可忽略不计)；
高中物理第二章恒定电流第10节实验测定电池的电动势和内阻课时训练(含解析)新人教版选修31
第10节实验:测定电池的电动势和内阻1.用伏安法测电池的电动势和内阻的实验中,下列说法中正确的是( C )A.应选用新的干电池作为被测电源,以使电压表读数变化明显C.移动滑动变阻器的滑片时,不能使滑动变阻器短路造成电流表过载D.使滑动变阻器阻值尽量大一些,测量误差才小解析:应选用旧的干电池作为被测电源,旧干电池的内阻很大会使电压表读数变化明显,选项A 错误;伏安法测电池的电动势和内阻实验中,应选用内阻较大的电压表和内阻较小的电流表,选项B错误;移动滑动变阻器的滑片时,不能让电流过载,选项C正确;滑动变阻器的阻值应该尽量大一些,但是过大影响实验操作也会使误差变大,选项D错误。
2.为测定一节干电池的电动势和内阻,用如图所示的电路,除干电池、开关、导线外,可供使用的实验器材还有:A.电流表(量程0～0.6 A)B.电流表(量程0～3 A)C.电压表(量程0～3 V)D.电压表(量程0～15 V)E.滑动变阻器(阻值范围0～10 Ω,额定电流2 A)F.滑动变阻器(阻值范围0～200 Ω,额定电流1 A)电流表应选,电压表应选,滑动变阻器应选。
(填器材前面的字母代号)解析:测定一节干电池的电动势和内阻,电流不应超过0.5 A,一节干电池的电动势为1.5 V左右,故电流表应选量程为0～0.6 A的,即选A;电压表应选量程为0～3 V的,即选C;滑动变阻器的最小电阻R=Ω=3 Ω,考虑到便于调节,滑动变阻器应选阻值范围为0～10 Ω的,即选E。
答案:A C E3.(2018·浙江温州适应性考试)在“测定电池的电动势和内阻”实验中,请回答下列问题: (1)某同学已完成如图1所示的连线,则连接电压表的另一根导线应该连接到(选填“A”“B”“C”或“D”)接线柱上,闭合开关前滑动变阻器的滑片移到(选填“B”或“C”)端。
(2)正确连接后,某次电压表示数如图2所示,示数为V;测得5组数据画出的U-I图线如图3所示,由图可得电池的电动势 E= V和内阻r= Ω(计算结果均保留三位有效数字)。
高中物理新课标版人教版选修3-1优秀教案：实验：测定电池的电动势和内阻
教学设计(二)整体设计教学目标一、知识与技能1．理解闭合电路欧姆定律内容。
2．理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。
3．用解析法和图象法求解电动势和内阻。
4．使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。
二、过程与方法1．体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。
2．学会利用图线处理数据的方法。
三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
教学重点利用图线处理数据教学难点如何利用图线得到结论以及实验误差的分析教学工具电池，电压表，电流表，滑动变阻器，开关，导线教学方法实验法，讲解法教学过程导入新课回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么叙述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。
提出问题：现在有一节干电池，要想测出其电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？学生讨论后，得到的大致答案为：由前面的闭合电路欧姆定律I＝E/(r＋R)可知E＝I(R ＋r)，或E＝U＋Ir，只需测出几组相应的数值便可得到，可以采用以下的电路图：这几种方法均可测量，今天我们这节课选择用测量的这一种。
主要教学过程1．实验原理：闭合电路欧姆定律E＝U＋Ir2．实验器材：学生回答：测路端电压；测干路电流，即过电源的电流。
需测量的是一节干电池，电动势约为1.5 V，内电阻大约为零点几欧。
电流表、电压表及滑动变阻器的规格要根据实验的具体需要来确定，看看我们用到的电路图里面各需测的是什么？提出问题：选用电路图时，还可将接在外面，原则上也是可以的，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？学生回答：两种方式测量都会带来误差。
2021年高中物理 实验：测定电池的电动势和内阻教案1 新人教版选修3
2021年高中物理实验：测定电池的电动势和内阻教案1 新人教版选修3一、教材分析“实验：测定电池的电动势和内阻”是人教版高中物理选修3-1第二章第九节的内容，它是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
二、教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。
3、用解析法和图象法求解电动势和内阻。
4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。
二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。
2、学会利用图线处理数据的方法。
三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
三、教学重点难点重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，会利用该定律列式求解相关问题。
②掌握了电流表、电压表的使用方法。
2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。
②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。
五、教学方法实验法，讲解法六、课前准备1．学生的学习准备：预习学案。
2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。
3．教学环境的设计和布置：两人一组，实验室内教学。
七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。
