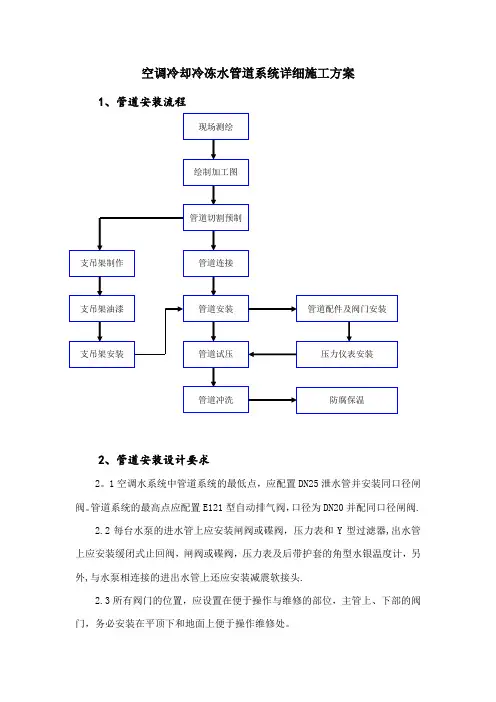

空调冷却冷冻水管道系统详细施工方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2。
1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀.2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器,出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外,与水泵相连接的进出水管上还应安装减震软接头.2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
2。
4安装调节阀，碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀.2。
6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。
2。
7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2。
8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时，保温层不应间断,在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2。
12空调立管穿楼板时,应设套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
2。
施耐德InRow冷冻水制冷系统
• 标配 RS-485、SNMP 卡，支持 HTTP、HTTPS、SNMP、FTP、TELNET 等远程访问、 管理，并兼容于 StruxureWare 中央管理器、BMS（楼宇管理系统 ) 等
• 可将报警信息发送邮件通知用户，用户可以定义报警类型 • 可查看机组运行状态，报警信息，事件日志等 • 二级密码保护，安全可靠 • 内置冷凝水泵，主动管理冷凝物 • 配备便于移动的脚轮和固定的支脚
显冷量kW (BTU/hr) 36.8 (126,000) 43.7 (149,000) 51.2 (175,000) 56.0 (191,000) 61.0 (208,000) 69.6 (238,000)
• 双路电源输入，提供冗余供电保护 • 在实际应用中有多种应用模式可根据现场应用环境进行正确配置选择 ：
1. InRow 模式（服务器进风温度控制风扇转速） 2. HACS/RACS 模式（服务器进、回风温差控制风扇转速）
• 冷冻水流量内部管理，内置电子流量计，电动三通阀等控制制冷量输出 • 支持冷冻水顶部或底部接管方式 • 采用热插拔可调速直流 EC 风机，根据需求自动调节风量，节能显著。
InRow ® 冷冻水制冷系统
紧靠热源的冷冻水型行级制冷解决方案
数据中心和网络 制冷管理
特点和优点
2
高可用性
动态响应控制、实时调整制冷量输出，精确控制机柜进风温度
• 将制冷设备部署在机柜之间，使之紧靠热负载，消除冷热空气混合，实现 可预测性的制冷架构
• 按需制冷，适应不可预测的 IT 设备功率密度的变化
部连接
• 易于扩展。用户可随业务发展逐步增加制冷设备，减轻一次性投资压力
易 于服务
• 采用模块化组件令服务化繁为简，缩短平均维修时间 • 采用热插拔风机，可不停机更换风机 (300 毫米宽机组适用 ) • 行级架构，可在冷通道或热通道中完成维修和保养服务 • 具有事件日志、数据日志和配置日志，便于机组运行状态的分析以及故障
冷冻水原理
冷冻水原理
冷冻水原理是指通过控制水的温度使其凝固成冰，以实现冷却或储存的目的。
冷冻水的原理主要涉及三个基本概念：冷冻点、冰的制冷能力和相变热。
冷冻点是指在一定压力下，液体变为固体时的温度。
通常情况下，水的冷冻点为0℃。
但是，当溶质或压力的存在时，水的
冷冻点会发生变化。
比如在海水中，因为其中溶解了许多盐类和矿物质，所以海水的冷冻点会比纯净水更低。
冰的制冷能力是指冰能够吸收的热量。
当水的温度下降到冷冻点以下时，它会开始凝固成冰。
在这个过程中，水会释放出相应的潜热，即相变热。
这个过程中的能量转化使环境温度下降，实现冷却的效果。
相变热是指物质在相变过程中吸收或释放的热量。
在冷冻水的过程中，当水从液态变为固态时，吸收的热量称为凝固潜热。
凝固潜热的大小与物质的特性有关，对于水来说，凝固潜热为334焦耳/克。
基于这些原理，冷冻技术被广泛应用于空调、冷柜、冷冻食品加工等领域。
通过控制水的温度使其凝固成冰，可以实现对环境或物品的冷却效果，提供舒适的室内空间或延长食品的保鲜期限。

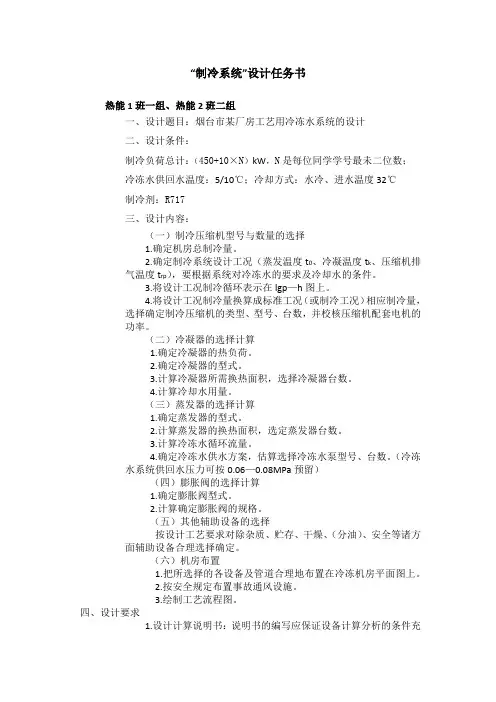

设计任务书——制冷系统
