基于S-200PLC的精馏温度控制系统的毕业设计
基于PLC的温度控制系统的设计
1 引言1.1 设计目的温度的测量和控制对人类日常生活、工业生产、气象预报、物资仓储等都起着极其重要的作用。
在许多场合，及时准确获得目标的温度、湿度信息是十分重要的。
近年来，温湿度测控领域发展迅速，并且随着数字技术的发展，温湿度的测控芯片也相应的登上历史的舞台，能够在工业、农业等各领域中广泛使用。
1.2 设计内容主要是利用PLC S7-200作为可编程控制器，系统采用PID控制算法，手动整定或自整定PID参数，实时计算控制量，控制加热装置，使加热炉温度为为一定值，并能实现手动启动和停止，运行指示灯监控实时控制系统的运行，实时显示当前温度值。
1.3 设计目标通过对温度控制的设计，提高在电子工程设计和实际操作方面的综合能力，初步培养在完成工程项目中所应具备的基本素质和要求。
培养团队精神，科学的、实事求是的工作方法，提高查阅资料、语言表达和理论联系实际的技能。
2 系统总体方案设计2.1 系统硬件配置及组成原理2.1.1 PLC型号的选择本温度控制系统采用德国西门子S7-200 PLC。
S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。
S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。
因此S7-200系列具有极高的性能/价格比。
2.1.2 PLC CPU的选择S7-200 系列的PLC有CPU221、CPU222、CPU224、CPU226等类型。
S7-200PLC 硬件系统的组成采用整体式加积木式，即主机中包括定数量的I/O端口，同时还可以扩展各种功能模块。
S7-200PLC由基本单元（S7-200 CPU模块）、扩展单元、个人计算机（PC）或编程器，STEP 7-Micro/WIN编程软件及通信电缆等组成。
表2.1 S7-200系列PLC中CPU22X的基本单元本设计采用的是CUP226。
它具有24输入/16输出共40个数字量I/O点。

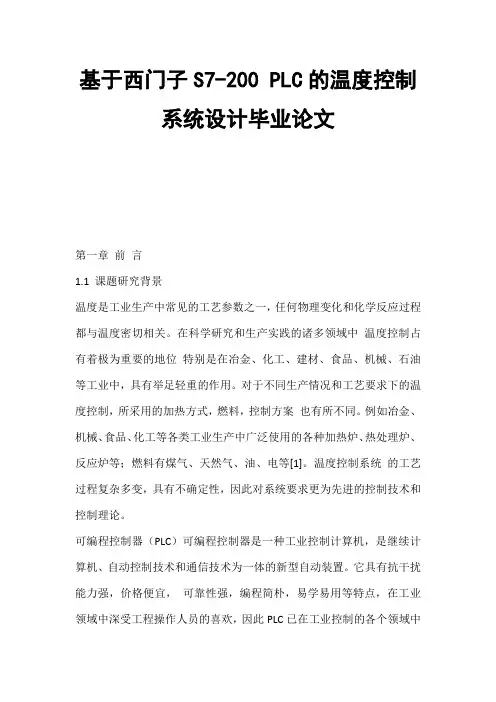

基于西门子S7-200 PLC的温度控制系统设计毕业论
基于西门子S7-200 PLC的温度控制系统设计毕业论文第一章前言1.1 课题研究背景温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关。
在科学研究和生产实践的诸多领域中温度控制占有着极为重要的地位特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足轻重的作用。
对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。
例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等[1]。
温度控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。
可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继续计算机、自动控制技术和通信技术为一体的新型自动装置。
它具有抗干扰能力强，价格便宜，可靠性强，编程简朴，易学易用等特点，在工业领域中深受工程操作人员的喜欢，因此PLC已在工业控制的各个领域中被广泛地使用[2]。
目前在控制领域中，虽然逐步采用了电子计算机这个先进技术工具，特别是石油化工企业普遍采用了分散控制系统（DCS）。
但就其控制策略而言，占统治地位的仍旧是常规的PID控制。
PID结构简朴、稳定性好、工作可靠、使用中不必弄清系统的数学模型[3]。
PID的使用已经有60多年了，有人称赞它是控制领域的常青树。
组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
在组态概念出现之前，要实现某一任务，都是通过编写程序来实现的。
编写程序不但工作量大、周期长，而且轻易犯错误，不能保证工期。
组态软件的出现，解决了这个问题。
对于过去需要几个月的工作，通过组态几天就可以完成.组态王是海内一家较有影响力的组态软件开发公司开发的，组态王具有流程画面，过程数据记录，趋势曲线，报警窗口，生产报表等功能，已经在多个领域被应用[4]。
PLCS7_200温度控制系统方案
纺织职业技术学院毕业设计（论文）基于PLCS7-200温度控制系统毕业设计肖志敏班级电气1012班专业电气自动化技术所在系机电工程系指导老师靖文完成时间2012年12月17日至2013年6月16日基于PLCS7-200温度控制系统毕业设计摘要温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关。
在科学研究和生产实践的诸多领域中, 温度控制占有着极为重要的地位, 特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足轻重的作用。
对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。
例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等。
温度控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。
可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继承计算机、自动控制技术和通信技术为一体的新型自动装置。
它具有抗干扰能力强，价格便宜，可靠性强，编程简单，易学易用等特点，在工业领域中深受工程操作人员的喜欢，因此PLC已在工业控制的各个领域中被广泛地使用。
关键字：温度控制 PLC 新型自动装置AbstractTemperature is the common industrial production process parameter, any physical change and chemical reaction process closely is related with the temperature. In scientific research and production practice of many areas, temperature control occupied an extremely important position, especially in the metallurgical, chemical, building materials, food, machinery, petroleum industry, which play a decisive role role. For different production conditions and technological requirements of temperature control, the way of heating, fuel, control scheme is also different. For example, metallurgy, machinery, food, chemical and other types of industrial production is widely used in all kinds of heating furnace, heat treatment furnace, reactor; fuel gas, natural gas, oil, electricity etc.. Temperature control system of the process is complex and changeable, uncertain, so the system requires more advanced control technique and control theory.Programmable logic controller ( PLC ) programmable controller is a kind of industrial control computer, is the successor of computer, automatic control technology and communication technology as a whole new type of automatic device. It has strong anti-interference ability, low price, high reliability, easy programming, easy to use and other characteristics, in the industry in the field by the project operator like, so PLC has in the various fields of industrial control has been widely used.Key words:temperature control PLC automatic device目录引言 (4)1、温度控制系统的意义 (4)2、温度控制系统背景 (4)3、研究介绍 (4)第一章硬件设计 (6)第1节硬件配置 (6)第2节 I/O分配表 (8)第3节硬件接线图 (9)第二章软件设计 (10)第1节 PID控制程序设计 (10)第2节 S7-200程序设计流程图 (14)第3节存地址分配与PID指令回路表 (15)第4节 S7-200程序设计梯形图 (16)第三章组态编程 (21)第1节 PLC通信配置与通信方式 (22)第2节网络的通讯PPI协议 (22)第3节组态软件 (23)第4节组态定义外部设备和数据变量 (24)第5节组态界面 (26)第6节启动组态 (26)结论 (28)致 (30)参考文献 (31)引言1、温度控制系统的意义温度及湿度的测量和控制对人类日常生活、工业生产、气象预报、物资仓储等都起着极其重要的作用。
基于PLC的温度控制系统的设计
1 引言1.1 设计目的温度的测量和控制对人类平常生活、工业生产、气象预报、物资仓储等都起着极其重要的作用。
在许多场合，及时准确获得目的的温度、湿度信息是十分重要的。
近年来，温湿度测控领域发展迅速，并且随着数字技术的发展，温湿度的测控芯片也相应的登上历史的舞台，可以在工业、农业等各领域中广泛使用。
1.2 设计内容重要是运用PLC S7-200作为可编程控制器，系统采用PID控制算法，手动整定或自整定PID参数，实时计算控制量，控制加热装置，使加热炉温度为为一定值，并能实现手动启动和停止，运营指示灯监控实时控制系统的运营，实时显示当前温度值。
1.3 设计目的通过对温度控制的设计，提高在电子工程设计和实际操作方面的综合能力，初步培养在完毕工程项目中所应具有的基本素质和规定。
培养团队精神，科学的、实事求是的工作方法，提高查阅资料、语言表达和理论联系实际的技能。
2 系统总体方案设计2.1 系统硬件配置及组成原理2.1.1 PLC型号的选择本温度控制系统采用德国西门子S7-200 PLC。
S7-200 是一种小型的可编程序控制器，合用于各行各业，各种场合中的检测、监测及控制的自动化。
S7-200系列的强大功能使其无论在独立运营中，或相连成网络皆能实现复杂控制功能。
因此S7-200系列具有极高的性能/价格比。
2.1.2 PLC CPU的选择S7-200 系列的PLC有CPU221、CPU222、CPU224、CPU226等类型。
S7-200PLC 硬件系统的组成采用整体式加积木式，即主机中涉及定数量的I/O端口，同时还可以扩展各种功能模块。
S7-200PLC由基本单元（S7-200 CPU模块）、扩展单元、个人计算机（PC）或编程器，STEP 7-Micro/WIN编程软件及通信电缆等组成。
表2.1 S7-200系列PLC中CPU22X的基本单元本设计采用的是CUP226。
它具有24输入/16输出共40个数字量I/O点。
基于PLC的温度控制—毕业设计
毕业设计（论文）题目基于PLC的温度控制专业电气自动化班次 **姓名 **指导老师 **成都工业学院二0**年六月目录摘要 (2)PLC概述 (4)第一章系统规划 (6)1.1 控制目的 (6)1.2 对系统的分析 (6)1.3 主要部件的选择 (6)1.3.1 PLC的选择 (6)1.3.2 模块的选择 (7)1.4 流程图 (14)第二章硬件设计 (15)2.1 元件清单 (15)2.2 热电偶传感器 (16)2.2.1热电偶传感器的工作原理 (16)2.2.2 热电偶的种类及结构 (17)2.3 加热器 (20)2.4按钮开关 (20)2.5 声光报警指示灯 (21)2.6 系统正常指示灯 (21)2.7外部接线图 (22)第三章软件设计 (23)3.1 I\O地址分配表 (23)3.2 梯形图 (24)3.3 指令表 (28)总结 (31)致谢 (32)参考文献 (33)附录 (34)摘要可编程序控制器，简称PLC，是将计算机技术应用于工业控制领域的通用产品。
国际电工委员会将PLC定义如下：“PLC是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存储器，用来在其内部执行运算逻辑、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
温度是工业生产过程中最常见、最基本的参数之一。
任何化学反应和物理变化都与温度有关，它约占生产过程中全部过程参数的50%左右。
本系统控制的温度范围在50度—60度之间，采用三菱FX1S-10MR基本模块和温度测量模块FX2N-2LC进行控制。
当温度测量值不符合设定值时，会自动调节温度到设定范围。
若3分钟后仍不符合设定值，则系统会发出报警，以减小损失。
关键词：PLC；温度；FX1S-10MR；FX2N-2LC；调节AbstractProgrammable controller, referred to as PLC, is applied to computer technology in the industrial control area by general products. The international electrotechnical commission will be defined as follows: "PLC PLC is a kind of digital electronic systems, computational operation in industrial environment for design and application. It USES programmable memory, to perform operation in its internal logical sequence control, timing, counting and arithmetic operation instruction, and through digital and analog input and output, the control of various types of machinery or production process.Temperature is the most common industrial production process and basic parameters. Any chemical reactions and physical changes with temperature, which accounted for production process parameters of the whole process of 50%. This system control temperature range 50-60 degrees in between, mitsubishi FX1S - 10MR basic modules and temperature measuring control module. When the temperature measurement value does not conform to the set value, will automatically adjust the temperature to set limits. If you still don't conform to 3 minutes after setting, alarm system, to decrease the loss.Keywords: temperature, 10MR; FX1S - 2LC; FX2N - adjustPLC概述PLC的历史与发展现代社会要求制造业对市场需求做出迅速反应，生产出小批量、多品种、多规格、低成本和高质量的产品，老式的继电器系统已成为实现这一目标的巨大障碍。
基于PLC S7—200温度控制系统设计与实现
基于PLC S7—200温度控制系统设计与实现文章讲述了以PLC为核心的温度控制系统的设计，通过对S7-200的程序编辑和PID算法原理的运用给出了系统的硬件设计和软件设计过程，实现了对温度的闭环控制。
标签：PLC；加热器；温度控制；PID引言PLC以其自有的可靠性高，适应性强等优点已经被越来越多的应用于生活以及工业的各个领域，其中S7-200编程软件STEP7Micro/WIN编程简单且功能强大。
其强大的通信功能以及丰富的CPU模块，让设计者可以方便的选取所需功能的CPU和对应的通訊协议。
灵活的控制和强大的指令集使PLC能够控制各种设备以满足自动化控制要求。
PLC通过模拟量I/O模块实现A/D和D/A之间的转换，以便PLC用PID指令实现系统的闭环控制。
1 系统工作原理及温度控制的基本思路本设计是由PLC控制变频器调速装置与传感器、加热器以及恒温箱组成闭环控制系统如图1所示。
通过对温度值进行PID调节来进行恒温控制，由于加热器不能接收模拟量调节，所以温控主要采用PLC对其工作的占空比来控制，PID运算结果控制接通加热器。
温度传感器检测到温度信息，交由PLC处理，经PID运算得到一个0-1的实数，再经比例换算为0-100的整数，把这个整数当作一个0-10s的时间t。
设计一个周期为10s的脉冲，脉冲宽度为t，把这个脉冲加给电加热器达到控制温度的目的。
系统工作原理如图1所示。
2 系统的硬件选型及连接PLC的选型及参数设定：采用S7-200系列的CPU266，规格是：供电120-240V AC；CPU输入：24*24VDC；CPU输出：16*继电器。
温度传感器：温度传感器采用热电阻作为测温元件，带变送器。
测量范围是0-100℃，输出4-20mA，串接电阻把电流信号转换成1-5V电压信号，送入PLC 的模拟量输入通信。
系统的硬件连接：计算机和PLC之间通讯协议为PPI协议，用PC/PPI电缆将二者连接；在温度控制控制部分采用PLC的一个继电器输出口串接到加热回路中。
基于PLC的温度控制系统设计毕业论文
基于PLC的温度控制系统设计毕业论文目录1 绪论 (1)1.1课题背景及设计目的和意义 (1)1.2国外研究现状 (1)1.3项目设计容 (2)2 PLC和组态软件基础 (3)2.1 plc基础 (3)2.1.1 plc的产生和应用 (3)2.1.2 plc的组成和工作原理 (3)2.1.3 plc的分类及特点 (5)2.2组态软件的基础 (5)2.2.1组态的定义 (5)2.2.2组态王软件的特点 (5)2.2.3组态王软件仿真的基本方法 (6)3 PLC控制系统的硬件设计 (7)3.1 PLC控制系统设计的原则和步骤 (7)3.1.1 PLC控制系统设计的原则 (7)3.1.2 PLC控制系统设计的一般步骤 (7)3.1.3 PLC程序设计的一般步骤 (7)3.2 PLC的选型和硬件配置 (8)3.2.1 PLC型号的选择 (8)3.2.2 S7-200CPU的选择 (9)3.2.3 EM235模拟量输入/输出模块 (9)3.2.4 热电式传感器 (9)3.2.5 可控硅加热装置简介 (9)3.3 系统整体设计方案和电气连接图 (10)3.4 PLC控制器的设计 (10)3.4.1 控制系统数学模型的建立 (11)3.4.2 PID控制及参数整定 (11)4 PLC控制系统的软件设计 (14)4.1 PLC程序设计的方法 (14)4.2 编程软件STEP7--Micro/WIN 概述 (14)4.2.1 STEP7--Micro/WIN 简单介绍 (14)4.2.2 计算机与PLC的通信 (15)4.3 程序设计 (15)4.3.1程序设计思路 (15)4.3.2 PID指令向导 (16)4.3.3 控制程序及分析 (20)5 组态画面的设计 (24)5.1组态变量的建立及设备连接 (24)5.1.1新建项目 (24)5.2创建组态画面 (27)5.2.1新建主画面 (27)5.2.2新建PID参数设定窗口 (27)5.2.3新建数据报表 (28)5.2.4新建实时曲线 (28)5.2.5新建历史曲线 (29)5.2.6新建报警窗口 (29)6 系统测试 (31)6.1启动组态王 (31)6.2实时曲线观察 (31)6.3分析历史趋势曲线 (32)6.4查看数据报表 (34)6.5系统稳定性测试 (34)结论 (36)致谢 (37)参考文献 (38)附录 (43)1 绪论1.1 课题背景及设计目的和意义电锅炉广泛应用,电热锅炉的性能决定了产品的质量。
基于PLC温度控制系统的设计本科生毕业设计论文
南京工程学院自动化学院本科毕业设计（论文）题目：基于PLC温度控制系统的设计专业：测控技术与仪器Graduation Design (Thesis)The Design Of The Temperature Examination In PLC Temperature Control SystemByWANG Zhu JieSupervised byProf. XIA Qing GuanAssociate Prof. LU HongSchool of AutomationNanjing Institute of TechnologyJune, 2011毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
