施工情境三钢筋砼条形基础施工
混凝土条形基础施工方案
混凝土条形基础施工方案一、施工准备工作混凝土条形基础施工是建筑施工中常见的一种基础形式，旨在承受建筑物的荷载并将其传递到基础土层。
在进行混凝土条形基础施工之前，需要进行一系列的施工准备工作，确保施工能够顺利进行。
1. 建立施工围栏：在施工区域周围设置围栏，保证施工区域的安全。
2. 清理施工场地：移除施工区域内的杂物、草坪、树木等，保持施工场地的整洁。
3. 地面勘测：进行地面勘测，确定施工区域的地形和地质情况，以便合理设计基础和确定施工方案。
4. 施工方案设计：根据勘测结果，进行混凝土条形基础的设计和方案制定。
5. 材料采购：根据设计要求，采购所需的混凝土、钢筋和其他施工材料。
6. 施工机械设备准备：准备好施工所需的机械设备，如搅拌机、集料机、输送泵等。
7. 施工人员组织：组织施工人员，包括项目经理、施工队长、技术工人等，明确各自的职责和任务。
二、混凝土条形基础施工步骤1. 基坑开挖：按照设计要求开挖基坑，深度和宽度要符合设计要求，底部要平整。
2. 基坑处理：清理基坑内的杂物和泥土，确保基坑内的土壤坚实。
3. 基础底板处理：在基坑底部铺设一层厚度为150mm左右的砂石夯实层，确保均匀夯实。
4. 基础模板安装：根据设计要求，搭建好混凝土基础模板，确保模板的平整和水平。
5. 钢筋安装：根据设计要求，在模板内铺设好钢筋，按照施工图纸和相关规范进行连接和固定。
6. 引浆孔设置：根据设计要求，在基础模板上设置引浆孔，以便灌浆。
7. 混凝土搅拌：准备好混凝土搅拌机，按照混凝土配合比准确称量原材料，并进行搅拌，确保混凝土的均匀性。
8. 混凝土浇筑：将搅拌好的混凝土倒入基础模板内，利用振捣器进行振捣，确保混凝土的密实性。
9. 引浆孔灌浆：在混凝土浇筑完毕后，及时利用泵车或泵站将混凝土中的气泡排出，并将混凝土灌浆至引浆孔。
10. 水平调整：在混凝土初凝后，利用水平仪对混凝土进行水平调整，确保基础的水平度。
11. 养护处理：进行养护处理，包括喷水养护、覆盖保湿膜等，确保混凝土的充分硬化和强度发展。
条形基础的基础工程施工
条形基础的基础工程施工一、前期准备在进行条形基础的施工前，需要进行充分的前期准备工作。
首先，需要制定详细的施工方案和安全措施，并提交审批。
其次，施工现场需要进行勘察，确定基础的位置、尺寸和深度，并清理现场，确保基础施工的顺利进行。
此外，还需要准备好所需的施工材料和设备，例如混凝土搅拌机、卸料车、模板等。
二、基础设计在进行条形基础的设计时，需要根据建筑物的结构特点和地基的承载能力进行合理设计。
首先，需要确定基础的尺寸和形式，通常条形基础的宽度为建筑物墙体的宽度加上一定的安全余量，深度则根据地基的土壤条件和建筑物的重量来确定。
其次，需要设计基础的钢筋配筋，以保证基础的强度和稳定性。
最后，需要设计基础的施工工艺和施工顺序，为实际施工提供指导。
三、基础施工1. 模板安装在进行条形基础的施工时，首先需要进行模板的安装。
模板通常由钢板或木板组成，用于限制混凝土的形状和尺寸，保证基础的准确度和表面光滑度。
在安装模板前，需要根据设计图纸确定基础的位置和尺寸，并根据需要进行修整和调整。
然后，将模板固定在地面上，确保其稳固和垂直。
2. 钢筋绑扎随后，需要进行基础的钢筋绑扎工作。
根据设计要求，在基础内部布置好钢筋，以增加基础的抗压和抗弯强度。
钢筋的数量和布置方式需要按照设计要求进行，通常采用焊接或绑扎的方式进行连接，确保各根钢筋之间的连接牢固。
3. 浇筑混凝土在进行基础的混凝土浇筑时，需要先将混凝土搅拌均匀，然后利用卸料车将混凝土运输到现场。
在进行浇筑前，需要确保模板和钢筋的位置正确，然后将混凝土均匀地倒入基础内部，并用振捣器进行振捣，以排出混凝土中的空气，并保证其密实度。
浇筑完成后，需要对混凝土进行养护，防止其在固化过程中发生开裂和变形。
四、施工验收在进行条形基础的施工后，需要进行基础的验收工作。
验收主要包括基础的尺寸、形状和混凝土的质量等方面。
首先，需要对基础的尺寸和形状进行检查，确保其与设计要求一致。
其次，需要对混凝土的抗压强度和密实度进行检测，以确保基础的质量达到标准要求。
混凝土条形基础施工方案
混凝土条形基础施工方案一、施工准备1.工程概述混凝土条形基础是一种常用的基础结构形式，用于承载建筑物的荷载并将其传递到地基。
本文档将详细介绍混凝土条形基础的施工方案。
2.材料准备在施工之前，需要准备以下材料：•水泥•碎石•砂子•钢筋•膨胀剂•混凝土添加剂3.机械设备准备在施工过程中，需要准备以下机械设备：•混凝土搅拌机•混凝土泵车•振动器•推土机•短吊车4.人员配置为了保证施工质量和安全，需要配备以下人员：•工地负责人•施工队长•混凝土搅拌工•混凝土泵车操作员•钢筋工•助手二、施工步骤1.地面处理首先，对施工现场的地面进行处理。
清理地面上的杂物，确保地面平整，并使用水泥砂浆将地面进行固定。
2.标线确定根据设计图纸上的要求，使用测量仪器对施工现场进行标线，确定混凝土条形基础的位置和尺寸。
3.挖槽按照标线，使用推土机对基础位置进行挖槽。
槽的宽度应根据设计要求进行控制，槽的深度一般在地面下30-50厘米。
4.钢筋制作与安装在挖槽完成后，开始进行钢筋制作。
根据设计图纸上的要求，将钢筋进行切割并焊接成所需的形状。
将钢筋放入挖槽中，保持与地面保持一定的间距，使用钢筋支撑固定好钢筋的位置。
5.混凝土浇筑在钢筋安装完成后，进行混凝土浇筑。
首先，将预先准备好的混凝土添加适量的水和膨胀剂，并进行充分搅拌。
使用混凝土搅拌机将混凝土搅拌均匀，并倒入混凝土泵车中。
将混凝土泵车移动到挖槽边缘，利用泵车将混凝土顺着槽均匀地浇入。
6.振捣与养护在混凝土浇筑完成后，使用振动器对混凝土进行振捣，以排除混凝土中的气泡和空隙。
在混凝土凝固后，进行养护。
覆盖塑料薄膜以保持湿润，并定期喷水进行养护，直至混凝土完全硬化。
三、施工注意事项在混凝土条形基础施工过程中，需要注意以下事项：1.混凝土的配置比例应按照设计要求进行调整，确保混凝土的强度和稳定性。
2.在钢筋安装过程中，要确保钢筋的位置和间距符合设计要求，以及钢筋的固定牢固可靠。
3.在混凝土浇筑过程中，要注意混凝土的均匀性和充实性，防止混凝土中的空隙和孔洞。
条形基础工程施工方案
条形基础工程施工方案主要包括以下几个方面：工程概况、施工准备、施工工艺及流程、施工要点、质量控制、安全文明施工、环保措施等。
以下是针对条形基础工程施工的一个简要方案。
一、工程概况本工程为某住宅小区，共有18栋楼，其中包括6栋高层、12栋多层住宅及6栋商业楼。
建筑物的条形基础采用C25混凝土浇筑，基础宽度为400mm，深度为600mm，基础之间采用钢筋连接。
二、施工准备1. 材料准备：根据工程量清单，提前采购足够的混凝土、钢筋、模板等材料，并对材料进行质量检验。
2. 设备准备：确保施工所需的各种机械设备（如搅拌机、泵车、振动棒、锯床等）正常运行。
3. 人员准备：组织具有丰富施工经验的工人和技术人员进行施工，并对施工人员进行安全教育和技术培训。
4. 施工现场准备：平整施工场地，设置临时道路，搭建临时设施，确保施工现场排水畅通。
三、施工工艺及流程1. 按设计图纸放线，标出基础位置。
2. 开挖基坑，清理坑内杂物，确保基坑干燥。
3. 安装模板，验收合格后进行下一道工序。
4. 绑扎钢筋，按照设计要求设置钢筋间距、保护层厚度等。
5. 制备混凝土，确保混凝土强度达到设计要求。
6. 浇筑混凝土，采用串筒或泵车输送，振动棒振捣，确保混凝土密实。
7. 混凝土浇筑完成后，及时覆盖土工布进行养护。
8. 拆除模板，清理施工现场。
四、施工要点1. 严格把控基坑开挖深度，避免超过设计要求。
2. 模板安装应牢固，接缝严密，防止混凝土漏浆。
3. 钢筋绑扎应符合规范要求，特别是箍筋间距和焊接质量。
4. 混凝土浇筑前，应检查混凝土配合比和强度等级。
5. 浇筑过程中，应控制混凝土分层厚度，防止离析。
6. 混凝土浇筑完成后，及时进行养护，确保混凝土强度发展。
五、质量控制1. 严格按照设计图纸和施工规范施工，确保工程质量。
2. 对原材料进行检验，不合格的材料不得使用。
3. 施工过程中，加强对关键部位的检查，确保质量控制点合格。
4. 施工完成后，组织验收，对不合格工程及时整改。

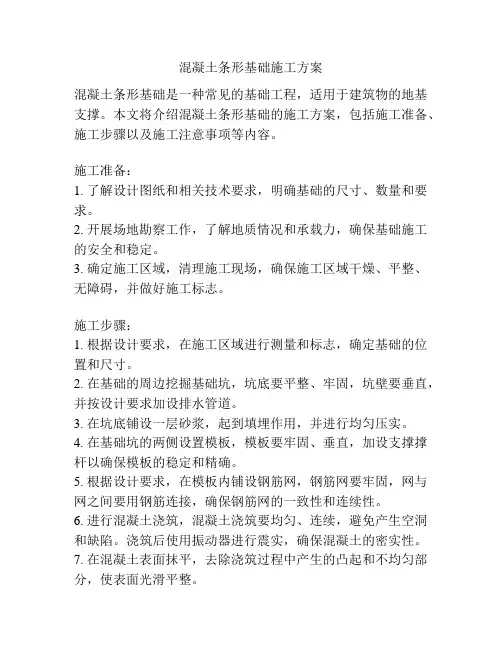

混凝土条形基础施工方案
混凝土条形基础施工方案混凝土条形基础是一种常见的基础工程，适用于建筑物的地基支撑。
本文将介绍混凝土条形基础的施工方案，包括施工准备、施工步骤以及施工注意事项等内容。
施工准备：1. 了解设计图纸和相关技术要求，明确基础的尺寸、数量和要求。
2. 开展场地勘察工作，了解地质情况和承载力，确保基础施工的安全和稳定。
3. 确定施工区域，清理施工现场，确保施工区域干燥、平整、无障碍，并做好施工标志。
施工步骤：1. 根据设计要求，在施工区域进行测量和标志，确定基础的位置和尺寸。
2. 在基础的周边挖掘基础坑，坑底要平整、牢固，坑壁要垂直，并按设计要求加设排水管道。
3. 在坑底铺设一层砂浆，起到填埋作用，并进行均匀压实。
4. 在基础坑的两侧设置模板，模板要牢固、垂直，加设支撑撑杆以确保模板的稳定和精确。
5. 根据设计要求，在模板内铺设钢筋网，钢筋网要牢固，网与网之间要用钢筋连接，确保钢筋网的一致性和连续性。
6. 进行混凝土浇筑，混凝土浇筑要均匀、连续，避免产生空洞和缺陷。
浇筑后使用振动器进行震实，确保混凝土的密实性。
7. 在混凝土表面抹平，去除浇筑过程中产生的凸起和不均匀部分，使表面光滑平整。
8. 等待混凝土的凝固和强度达到要求，拆除模板。
9. 进行基础验收，检查基础的尺寸、平整度和强度等指标，确保基础质量符合要求。
施工注意事项：1. 施工现场应保持整洁，生活区和施工区域要分开，施工人员应佩戴安全帽和安全鞋。
2. 对施工现场进行定期检查和清理，以确保安全，并及时处理施工中的问题和隐患。
3. 进行混凝土浇筑前，要进行验收和试块试验，确保混凝土的质量。
4. 施工过程中要按照设计图纸的要求和施工规范进行施工，禁止私自更改和加大基础的尺寸。
5. 在施工过程中要注意防止混凝土的干燥和龟裂，可进行喷水养护，保持适度的湿润。
6. 施工结束后，要及时清理施工现场，恢复场地的原貌，保证环境的整洁。
综上所述，混凝土条形基础的施工方案包括施工准备、施工步骤和施工注意事项等内容。
钢筋混凝土条形基础施工工艺流程
钢筋混凝土条形基础施工工艺流程1.基础设计：首先，根据建筑物的荷载要求和土壤的承载能力，进行钢筋混凝土条形基础的设计。
设计包括基础尺寸、钢筋配筋、混凝土强度等。
2.基础施工准备：在进行基础施工之前，需要进行一系列的准备工作。
包括清理施工现场，确保地基表面平整，并且清除杂物。
同时，还要根据设计要求，搭建施工脚手架和支撑结构，以确保基础施工的安全性和稳定性。
3.基础开挖：根据设计要求，进行钢筋混凝土条形基础的开挖。
开挖的深度应该保持与设计要求一致，并且保持基础底部平整、垂直和水平。
此外，还需要注意开挖过程中的安全问题，如支撑结构和排水等。
4.基础底板施工：底板是钢筋混凝土条形基础的底部结构，其作用是承载基础柱和基础梁的荷载。
首先，需要在底板的基准位置安装木平治具，并根据设计要求进行钢筋布置。
然后进行混凝土浇筑，并利用振动器进行均匀振捣。
浇筑完成后，应及时进行保养，保持适当的湿润度。
5.基础柱施工：基础柱是钢筋混凝土条形基础的立柱结构，其主要作用是承载建筑物的垂直荷载。
首先，需要按照设计要求，在基础底板上进行柱子位置的标注。
然后，在标注的位置上进行脱模处理，并进行相应的钢筋布置。
接下来，进行混凝土的浇筑和振捣，保证混凝土的密实性和均匀度。
6.基础梁施工：基础梁是钢筋混凝土条形基础的横梁结构，其主要作用是承载建筑物的水平荷载。
梁的施工与柱子类似，需要进行脱模处理、钢筋布置、混凝土浇筑和振捣等步骤。
同时，需要注意梁端与柱子之间的连接部位，确保其稳固可靠。
7.基础墙施工：基础墙是钢筋混凝土条形基础的围墙结构，其主要作用是保护底板和基础柱、基础梁，并固定建筑物的位置。
墙的施工需要进行脱模处理、钢筋布置、混凝土浇筑和振捣等步骤。
其中，需要特别注意墙的垂直度和水平度，以及墙与基础柱、基础梁之间的连接。
8.基础施工验收：在完成钢筋混凝土条形基础的施工后，需要进行验收工作。
验收内容包括基础底板、基础柱、基础梁和基础墙的尺寸、形状和强度等。
钢筋混凝土条形基础施工工艺流程
钢筋混凝土条形基础施工工艺流程第二节基础工程施工方案一、施工部署1、人员准备根据基础工程量，开挖顺序，结合业主工期要求，本工程钢筋混凝土条形基础施工计划投入劳动力50人，在开工前签订劳务合同组织进场，施工前做好作业人员三级教育、安全技术交底等工作。
2、开挖顺序根据设计要求和现场实际情况，基础采用大开挖形式，从C 轴往A轴进行机械开挖。
3、施工进度计划测量放线1天完成，土方开挖3天完成，混凝土垫层1天完成，基础柱梁钢筋绑扎4天完成，基础柱梁钢筋混凝土1天完成，土方回填1天完成，-0.400米层梁模板安装2天完成，绑扎钢筋3天完成，混凝土浇筑1天完成，回填土1天。
二、施工准备1、现场准备1）基础土方开挖本工程现场自然地坪标高距基础底约 2.9mm，使用一台HD512挖土机后退式进行开挖。
2）现场三通一平现场道路从已修筑完成的规划路引入，现场临时用水、电建设单位已接入场内，场内场地平整工作已完成，满足施工要求。
3）场内排水在基础柱梁施工前，为了保证施工现场场地干爽，在施工期间，必须做好现场排水工作，本工程现场排水已说明，具体做法见现场施工平面布置图。
2、技术准备1）熟悉施工图纸、地勘资料，了解场地的地下土质，水文地质情况、编制施工方案交公司技术部门和监理审批，并将审批后的方案向施工人员进行书面交底。
核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足冲切要求外，应满足锚固长度的要求。
当基础高度在900mm以内时，插筋伸至基础底部的钢筋网上，并在端部做成直弯钩；当基础高度较大时，位于柱子四角的插筋应伸到基础底部，其余的钢筋只须伸至锚固长度即可。
插筋伸出基础部分长度应按柱的受力情况及钢筋规格确定。
与底板筋连接的柱四角插筋必须与底板筋成45°绑扎，连接点处必须全部绑扎，距底板5cm 处绑扎第一个箍筋，距基础顶5㎝处绑扎最后一道箍筋，作为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在打柱混凝土前必须进行更换。
钢筋混凝土墙壁下条形基础施工方案
钢筋混凝土墙壁下条形基础施工方案：施工准备→场地清理→测量定位放线→开挖基槽→做垫层→砌基础→土方回填。
1.3土方开挖1、本工程土方开采用机械开挖；2、土方开挖施工顺序：先进行条形基础土方施工。
3、土方开挖前，应根据施工图进行土方平衡计算，应考虑室外场地的取土或回填土工程量，以保证土方不重复运输，余土直接用自卸汽车运走。
减少施工现场的堆放量，扩展施工现场使用率。
1.4、基础模板工程（1）本工程基础为模板采用组合钢模，模板支撑体系采用木支撑体系。
（2矩形柱（圆形原槽）模板采用钢板定型模，钢管加固。
（3）材料及扣件必须有出厂合格证明，材料必须符合标准要求。
（4）模板平整、光滑、不漏浆、支撑系统的刚度、稳定性等应符合标准要求。
项目部施工员、安质员随时检查模板的几何尺寸、标高、轴线是否符合设计要求，模板制安完成后进行检查，并经有关职能部门验收后方可进行下道工序施工。
1.5基础钢筋工程（1）条形基础钢筋按常规施工方法施工。
（2）基础钢筋直径≥Φ12采用斜交双面搭接焊接，焊接长度≥5d，基础垫层上网片筋钢筋弹线绑扎。
（3）条形柱插筋：①在垫层上弹出柱轴线及柱边线（并用红三角标识），柱插筋在制作现场焊成钢筋笼运至施工现场操作面安装，并与网片筋钢筋焊接固定。
②柱插筋接头按两个区段施工，搭接区域相互间距≥40d但不少于1m。
③待基础梁钢筋安装、绑扎并校直（正）后，将柱轴线移至基础模板上并标识，拉线或用经纬仪校正插筋位置正确。
梁钢筋较密时，确保柱插筋位置正确、确定梁筋让柱筋。
1．6条形钢筋砼基础工程浇灌砼前，清除冲洗浇灌仓面的建筑垃圾、泥浆，浇水湿润模板。
（1）间段施工时严格按《施工验收规范》留置施工缝。
（2）严格控制砼坍落度，水灰比及施工配合比，砼所有材料必须符合设计及规范要求（雨季施工时，碎石应冲洗），计量准确，外加剂掺入量严格按其说明及有关规范执行，机械振捣由熟练技工操作，保证不漏振，不出现孔洞、蜂窝等质量通病。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
路漫漫其悠远
图3-4 带肋条形基础示意图
对于图的解读 为：
该图的基本 情况与上面的 图一样，主要 的区别是该基 础底板的上部 为双墙。
施工情境三钢筋砼条形基础施工
图3-5 配筋图及垫层详图
路漫漫其悠远
施工情境三钢筋砼条形基础施工
对于该图的解读如下： 以上的配筋图除了配有主筋外还配有分布 筋，当两个方向的主筋重叠时，分布钢筋就取 消。且在重叠的部位间距加倍。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
图3-3 带肋条形基础示意图
路漫漫其悠远
施工情境三钢筋砼条形基础施工
对于上图的解读为：
❖ 该图与图3-2的主要区别在于该基础是 带肋的条形基础，墙的厚度为370，基 础梁的宽度为370+50+50=470，基础 梁的高度为200+h1+120=320+h1。基 础梁除了配有纵向钢筋外还配有箍筋， 箍筋的支数为四支。具体详见图3-5。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
图3-2 不带肋条形基础示意图
路漫漫其悠远
施工情境三钢筋砼条形基础施工
对上图的解读为： v 该条形基础底板的截面形式为坡形，，截面
竖向尺寸为200/h1，基础底板总厚度为 200+h1，底板以下市厚度为100的素混凝土 垫层，垫层伸出底板的长度为每边100。 v 坡形平面尺寸为50。因不带肋，与底板接触 的底部墙的厚度比上部墙的厚度大 60+60=120，该部分墙的高度为120。该墙 为普通的砖墙。 v 底部除了配有主筋外还有分布钢筋，具体的 见图3-5。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
步骤三：钢筋砼条形基础的 施工过程
路漫漫其悠远
施工情境三钢筋砼条形基础施工
3.1 施工机具
路漫漫其悠远
电锯 手锯 电钻
路漫漫其悠远
施工情境三钢筋砼条形基础施工
图 3-6 墙下钢筋混凝土条形基础
路漫漫其悠远
无肋式
有肋式
施工情境三钢筋砼条形基础施工
图3-7墙下钢筋混凝土条形基础构造
受力 钢筋
C10混凝 土垫层
路漫漫其悠远
构造 钢筋
施工情境三钢筋砼条形基础施工
图3-8 已打好砼的某墙下钢筋混凝土条 形基础
路漫漫其悠远
当翼板厚度大于250mm时,宜用变厚度翼板,其坡度小于或等于1:3。 2.一般情况下,条形基础的端部应向外伸出,其长度宜为第一跨距的0.25
倍。
3.现浇柱与条形基础梁倒交接处,其平面尺寸不应小于图示的规定。 4.条形基础梁顶部和底部的纵向钢筋除满足计算要求外,顶部钢筋按计
算配筋全部贯通,底部通长钢筋不应少于底部受力钢筋截面总面积的 1/3。 5.柱下条形基础的砼强度等级,不应低于C20。
剪力墙纵向受力钢筋在基础内的锚固长度la,应根据钢 筋在基础内的最小保护层厚度按现行《砼结构设计规 范》有关规定确定；有抗震设防要求时,纵向受力钢筋
的最小锚固长度按laE确定。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
2.2.2 柱下条形基础
柱下条形基础除满足墙下条形基础构造外,还应满足以下要求。 1.柱下条形基础的梁高宜为柱距的1/4～1/8。翼板厚度不宜小于200mm。
垫层的厚度不宜小于70mm；垫层砼强度不宜低于C10。
基础底板受力钢筋的最小直径不宜小于8mm；间距不 宜大于200mm,也不宜小于100mm。墙下钢筋混凝土条 形基础纵向分布钢筯的直径不小于8mm；间距不大于 250mm；每延米分布钢筋的面积应不小于受力钢筋面 积的1/10；当垫层时钢筯保护层厚度不宜小于35mm,无 垫层时不宜小于70mm；
施工情境三钢筋砼条形 基础施工
路漫漫其悠远
2020/11/15
施工情境三钢筋砼条形基础施工
学习要点
通过本章学习要求学生了解钢筋砼条形基础组成及分类，掌握钢 筋砼条形基础施工顺序、注意事项、质量事故产生的原因和预防 措施；了解钢筋砼条形基础特点和施工方法；了解钢筋砼条形基 础施工过程及工艺原理；掌握钢筋砼条形基础常见质量事故的预 防和处理，安全施工措施；了解钢筋砼条形基础质量检验标准。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
步骤二：钢筋砼条形基础特点及适用范 围、构造要求
路漫漫其悠远
施工情境三钢筋砼条形基础施工
2.1 钢筋砼条形基础特点及适用范围
按上部结构不同，钢筋砼条形基础可分为墙下 条形基础和柱下条形基础,这种基础的抗弯和抗剪性 能良好，可在竖向荷载较大、地基承载力不高以及 承受水平力和力矩等荷载情况下使用，因高度不受 台阶宽高比限定，故适宜于“宽基浅埋”的场合下 采用。如图3-6～3-9所示。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
图3-1 钢筋砼条形基础示意图
路漫漫其悠远
施工砼条形基础施工图解读
以下为一墙下钢筋混凝土条形基础的详图，该详 图的说明如下： （1）本基础垫层用C10的混凝土，基础用C20的混凝
土，钢筋（）（）级（详单体工程说明），钢筋保 护层厚度为35mm。 （2）基础进入老土深度需大于300mm。 （3）本图的基础宽度B、配筋双墙基础中心距C及基 底标高详见单体工程基础平面图所示。 （4）当基宽B大于1600时钢筋长度可按0.9B交错放 置，但最大间距不得大于300。
施工情境三钢筋砼条形基础施工
图 3-9 柱下条形基础
柱子
路漫漫其悠远
梁肋 翼 板
翼板下部 受力钢筋
上部受 力结构
腰筋
施工情境三钢筋砼条形基础施工
2.2 钢筋砼条形基础构造要求
2.2.1 墙下条形基础 2.2.2 柱下条形基础
路漫漫其悠远
施工情境三钢筋砼条形基础施工
2.2.1 墙下条形基础
锥形基础的边缘高度，不宜小于200mm；阶梯形基础 的每阶高度，宜为300-500mm。
基础砼强度等级不宜低于C15。
路漫漫其悠远
施工情境三钢筋砼条形基础施工
当墙下钢筋砼条形基础的宽度大于或等于2.5m时,底板 受力钢筋的长度可取宽度的0.9倍,并宜交错布置；
钢筋砼条形基础底板在T形及十字形交接处,底板横向 受力钢筋仅沿一个主要受力方向通长布置,另一方向的 横向受力钢筋可布置到主要受力方向底板宽度1/4处见 图3.1。在拐角处底板模向受力钢筋应沿两个方向布置 见图示3.1。
