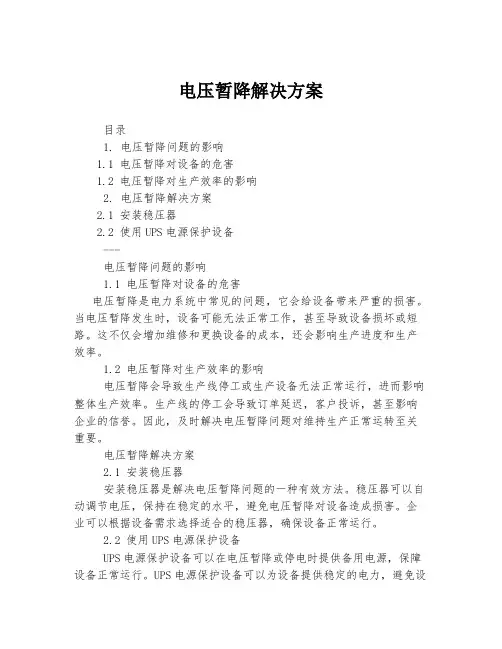

KV供配电系统电压暂降解决方案
电压暂降解决方案
电压暂降解决方案
目录
1. 电压暂降问题的影响
1.1 电压暂降对设备的危害
1.2 电压暂降对生产效率的影响
2. 电压暂降解决方案
2.1 安装稳压器
2.2 使用UPS电源保护设备
---
电压暂降问题的影响
1.1 电压暂降对设备的危害
电压暂降是电力系统中常见的问题，它会给设备带来严重的损害。
当电压暂降发生时，设备可能无法正常工作，甚至导致设备损坏或短路。
这不仅会增加维修和更换设备的成本，还会影响生产进度和生产效率。
1.2 电压暂降对生产效率的影响
电压暂降会导致生产线停工或生产设备无法正常运行，进而影响整体生产效率。
生产线的停工会导致订单延迟，客户投诉，甚至影响企业的信誉。
因此，及时解决电压暂降问题对维持生产正常运转至关重要。
电压暂降解决方案
2.1 安装稳压器
安装稳压器是解决电压暂降问题的一种有效方法。
稳压器可以自动调节电压，保持在稳定的水平，避免电压暂降对设备造成损害。
企业可以根据设备需求选择适合的稳压器，确保设备正常运行。
2.2 使用UPS电源保护设备
UPS电源保护设备可以在电压暂降或停电时提供备用电源，保障设备正常运行。
UPS电源保护设备可以为设备提供稳定的电力，避免设
备损坏或生产中断。
企业可以根据需求选择适合的UPS电源保护设备，确保生产不受电压暂降的影响。
电网电压暂降与暂升分析与处理
电网电压暂降与暂升分析与处理一、引言如今，电网技术的发展已经成为现代社会发展的重要支撑。
电压是电网运行中最基本的参数之一，对电网的稳定性、可靠性和质量有着决定性的影响。
然而，在实际的电网运行过程中，我们常常会遇到电压暂降与暂升的问题。
本文旨在对电网电压暂降与暂升的原因进行分析，并讨论相应的处理方法。
二、电压暂降的原因分析电压暂降是指电网电压在短时间内发生较大的下降。
造成电压暂降的原因有很多，下面将分析其中的几个主要原因。
1. 过载过载是导致电压暂降的常见原因之一。
当电网上负荷超过其额定容量时，电网的供电能力无法满足负荷的需求，电压随之下降。
这种情况一般出现在电网负荷剧增或者自动重启时，比如在某些特殊情况下，大面积停电恢复供电，负荷瞬间集中接入。
2. 突发故障电网中的突发故障，如电缆短路、变压器故障等，都有可能导致电压暂降。
这是因为突发故障引起的电流突然增大，造成电网电压瞬间下降。
3. 频率偏离电网中正常的频率是50Hz，但是有时候会出现频率的偏离，比如频率突然升高或降低。
频率的偏离会导致电压的波动，进而引起电压的暂降。
三、电压暂升的原因分析与电压暂降相反，电压暂升是指电网电压在短时间内发生较大的上升。
造成电压暂升的原因也有很多，下面将分析其中的几个主要原因。
1. 突发故障与电压暂降相同，电网中的突发故障也有可能导致电压暂升。
比如在电缆短路的情况下，由于电流突然减少，导致电网电压瞬间上升。
2. 电压回复在发生电压暂降后，电网为了恢复正常状态会进行自动调节，这就会导致电压暂升。
电网中的自动调压装置会增加供电的电流，进而造成电压的上升。
3. 并网电容器投入在低负荷运行时，为了提高电网的功率因数，通常会投入并网电容器。
然而，投入并网电容器后会导致电网电压暂升，因为电容器的容抗特性会引入谐波电流。
四、电压暂降与暂升的处理电压的暂降与暂升会对电网的稳定运行产生不良影响，因此我们需要采取相应的处理措施。
1. 自动调压装置推荐使用自动调压装置来处理电压暂降与暂升问题。

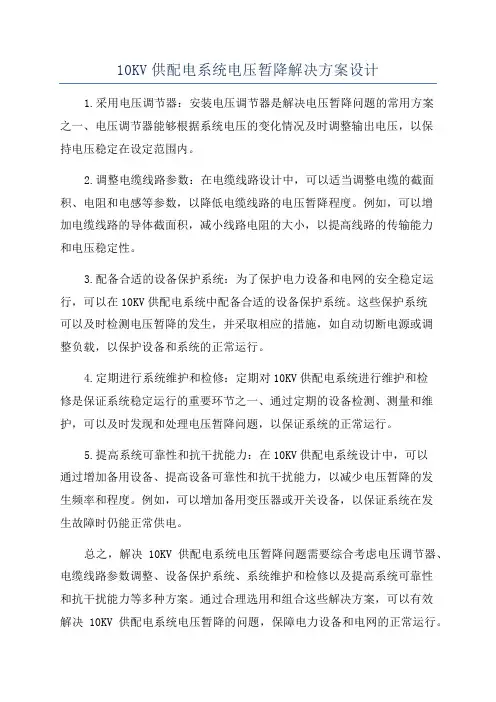

10KV供配电系统电压暂降解决方案设计
10KV供配电系统电压暂降解决方案设计
1.采用电压调节器：安装电压调节器是解决电压暂降问题的常用方案
之一、电压调节器能够根据系统电压的变化情况及时调整输出电压，以保
持电压稳定在设定范围内。
2.调整电缆线路参数：在电缆线路设计中，可以适当调整电缆的截面积、电阻和电感等参数，以降低电缆线路的电压暂降程度。
例如，可以增
加电缆线路的导体截面积，减小线路电阻的大小，以提高线路的传输能力
和电压稳定性。
3.配备合适的设备保护系统：为了保护电力设备和电网的安全稳定运行，可以在10KV供配电系统中配备合适的设备保护系统。
这些保护系统
可以及时检测电压暂降的发生，并采取相应的措施，如自动切断电源或调
整负载，以保护设备和系统的正常运行。
4.定期进行系统维护和检修：定期对10KV供配电系统进行维护和检
修是保证系统稳定运行的重要环节之一、通过定期的设备检测、测量和维护，可以及时发现和处理电压暂降问题，以保证系统的正常运行。
5.提高系统可靠性和抗干扰能力：在10KV供配电系统设计中，可以
通过增加备用设备、提高设备可靠性和抗干扰能力，以减少电压暂降的发
生频率和程度。
例如，可以增加备用变压器或开关设备，以保证系统在发
生故障时仍能正常供电。
总之，解决10KV供配电系统电压暂降问题需要综合考虑电压调节器、电缆线路参数调整、设备保护系统、系统维护和检修以及提高系统可靠性
和抗干扰能力等多种方案。
通过合理选用和组合这些解决方案，可以有效
解决10KV供配电系统电压暂降的问题，保障电力设备和电网的正常运行。

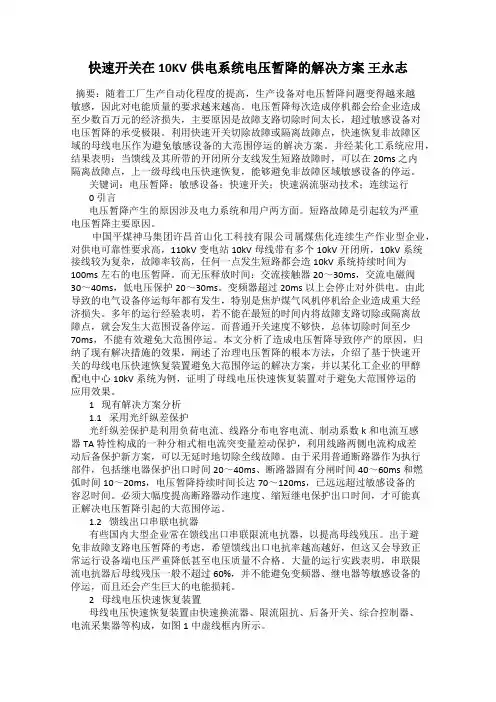

快速开关在10KV供电系统电压暂降的解决方案 王永志
快速开关在10KV供电系统电压暂降的解决方案王永志摘要：随着工厂生产自动化程度的提高，生产设备对电压暂降问题变得越来越敏感，因此对电能质量的要求越来越高。
电压暂降每次造成停机都会给企业造成至少数百万元的经济损失，主要原因是故障支路切除时间太长，超过敏感设备对电压暂降的承受极限。
利用快速开关切除故障或隔离故障点，快速恢复非故障区域的母线电压作为避免敏感设备的大范围停运的解决方案。
并经某化工系统应用，结果表明：当馈线及其所带的开闭所分支线发生短路故障时，可以在20ms之内隔离故障点，上一级母线电压快速恢复，能够避免非故障区域敏感设备的停运。
关键词：电压暂降；敏感设备；快速开关；快速涡流驱动技术；连续运行0 引言电压暂降产生的原因涉及电力系统和用户两方面。
短路故障是引起较为严重电压暂降主要原因。
中国平煤神马集团许昌首山化工科技有限公司属煤焦化连续生产作业型企业，对供电可靠性要求高，110kV变电站10kV母线带有多个10kV开闭所，10kV系统接线较为复杂，故障率较高，任何一点发生短路都会造10kV系统持续时间为100ms左右的电压暂降。
而无压释放时间：交流接触器20～30ms，交流电磁阀30～40ms，低电压保护20～30ms。
变频器超过20ms以上会停止对外供电。
由此导致的电气设备停运每年都有发生，特别是焦炉煤气风机停机给企业造成重大经济损失。
多年的运行经验表明，若不能在最短的时间内将故障支路切除或隔离故障点，就会发生大范围设备停运。
而普通开关速度不够快，总体切除时间至少70ms，不能有效避免大范围停运。
本文分析了造成电压暂降导致停产的原因，归纳了现有解决措施的效果，阐述了治理电压暂降的根本方法，介绍了基于快速开关的母线电压快速恢复装置避免大范围停运的解决方案，并以某化工企业的甲醇配电中心10kV系统为例，证明了母线电压快速恢复装置对于避免大范围停运的应用效果。
1 现有解决方案分析1.1 采用光纤纵差保护光纤纵差保护是利用负荷电流、线路分布电容电流、制动系数k和电流互感器TA特性构成的一种分相式相电流突变量差动保护，利用线路两侧电流构成差动后备保护新方案，可以无延时地切除全线故障。
电压暂降解决方案
电压暂降解决方案电压暂降解决方案引言在电力系统中，电压暂降（Voltage Sag）是指电压在较短时间内发生瞬时下降的现象。
这种现象可能由于电力系统中的故障、突发的电流负荷等原因引起，给电力系统的稳定运行带来不利影响。
因此，寻找和采取适当的电压暂降解决方案对于提高电力系统的可靠性和稳定性至关重要。
本文将介绍几种常见的电压暂降解决方案，并分析它们的优缺点。
直接容性补偿直接容性补偿是指通过连接并行电容器来增加电流流动的能力，从而减轻电压暂降的程度。
电容器可以被认为是一种储存电能的装置，它在电网电压下充电，并在电压暂降期间释放储存的电能。
这种解决方案相对简单且经济，可以快速响应电压暂降事件。
然而，直接容性补偿的效果有限，它只能减缓电压暂降的速度，并不能完全消除电压暂降。
动态无功补偿动态无功补偿是一种通过控制无功功率的流动来解决电压暂降的方法。
在电压暂降事件中，设备会产生额外的无功功率，进而导致电压下降。
动态无功补偿设备可以迅速感知电压暂降事件，并通过自动控制的方式注入相应的无功功率来提高电压。
常见的动态无功补偿设备有STATCOM（静止同步补偿器）和SVC（静止无功发生器）。
动态无功补偿具有响应速度快、补偿效果好的优点，但成本较高，在实际应用中需要进行综合考虑。
隔离切换补偿隔离切换补偿是一种通过随时切换备用供电源来解决电压暂降的方法。
在电压暂降事件发生时，这些备用供电源可以立即投入并提供稳定的电压，从而降低对用户设备的影响。
隔离切换补偿的优点在于能够快速恢复电压，但这种解决方案需要具备备用电源，增加了系统的复杂性和成本。
脉冲功率补偿器脉冲功率补偿器是一种通过控制电网与用户设备之间的电流流动来解决电压暂降的技术。
它通过在电压暂降发生时，快速调整用户设备的电流波形，从而减轻电压下降的程度。
脉冲功率补偿器具有响应速度快、效果好的特点，但是需要对用户设备进行改造和调整，并且成本较高。
总结电压暂降是电力系统中常见的问题，对电力系统的稳定运行带来了一定的挑战。
电压暂降解决方案
电压暂降解决方案引言在电力系统运行过程中，由于各种原因，如输电线路故障、大型设备启动等，可能会导致电网电压出现暂时性的下降。
这种现象也被称为电压暂降或电压瞬变，它对电网稳定性和电气设备的正常运行产生了一定的影响。
因此，为了保障电网的稳定运行和电气设备的安全工作，我们需要采取相应的措施来解决电压暂降问题。
问题分析电压暂降通常是由于电力系统突发负载变化或故障引起的。
当负载突然增加时，导致电流增大，电网的电压可能会出现暂时性下降。
这种情况下，如果不采取有效措施进行处理，可能会导致电网的部分区域停电，甚至引发严重事故。
解决方案为了解决电压暂降问题，我们可以采取以下几种措施：1.合理设计输电线路在电力系统设计中，应该合理布置输电线路，确保各个电网节点的供电可靠性和稳定性。
通过合理设计变电站和输电线路的位置，可以减少电网电压暂降的发生。
此外，适当提高输电线路的电压等级，增加输电能力，也可以降低电压暂降的概率。
2.安装无功补偿装置无功补偿装置可以通过调节电压和电流的相位关系，改善电网的功率因数和电压质量。
在电压暂降发生时，无功补偿装置能够迅速响应，提供相应的无功补偿，从而稳定电网电压。
通过安装无功补偿装置，可以有效应对电压暂降带来的影响。
3.调整负载管理策略合理的负载管理策略可以降低电压暂降的概率和影响。
通过对负载的合理控制和调整，可以避免负载突然增加导致的电压暂降现象。
例如，在大型设备启动时，可以采取分批启动的方式，避免瞬时电流过大，从而减少电压下降的概率。
4.储能系统的应用储能系统的应用可以有效应对电压暂降问题。
储能系统可以在电网电压暂降发生时，迅速释放储备能量，稳定电网电压。
通过合理安装和配置储能装置，可以保证电网的供电可靠性和电压质量。
5.建立可靠的保护装置为了保障电网的稳定运行，建立可靠的保护装置非常重要。
通过在关键节点设置过流保护、电压保护等装置，可以在电压暂降或其他故障发生时立即切断电力供应，保护电气设备的安全运行，并避免电压暂降扩大化。
电力系统中电压暂降的分析与改进
电力系统中电压暂降的分析与改进引言：电力系统是现代社会不可或缺的基础设施，它为各种行业提供了电能供应。
然而，电力系统中常常会出现电压暂降的问题，这给电网稳定运行带来了一定的隐患。
本文旨在分析电力系统中电压暂降的原因，并提出改进措施，以保障电力系统的可靠运行。
一、电压暂降的原因电压暂降是指电力系统中短暂的电压下降现象。
其原因可以从以下三个方面进行分析：1. 负荷突增：当负荷瞬间增加时，电压暂降难以避免。
例如，当某一工业企业同时启动多台大功率设备时，会导致电网负荷骤增，电压暂降现象往往在此时出现。
2. 过载情况：电力系统中的过载是电压暂降的另一个重要原因。
过载可能是由于设备故障、错误操作或设计不合理引起的。
当电力系统承受超过其额定负荷时，电网电压会短暂下降，直到负荷得到调整或故障设备得到修复。
3. 短路故障：电力系统中的短路故障是电压暂降的最常见原因之一。
短路故障会导致电流突然增加，进而引发电压暂降。
例如，当电力系统的线路发生短路时，电网会立即做出反应，电流会大幅度增大，造成电压暂降。
二、对电压暂降的改进措施电压暂降的存在给电网稳定运行带来一定的威胁。
为了防止电压暂降对电力系统产生不良影响，我们可以采取以下改进措施：1. 增加设备容量：提高电力设备的容量可以使电力系统更好地应对负荷突增和过载情况。
例如，可以增加变压器的容量，以增加系统的负载承受能力，减少电压暂降的发生。
2. 使用电压稳定器：电压稳定器是用于调节电压的设备，它可以自动监测电力系统的电压情况，并根据需要对电压进行调节。
使用电压稳定器可以有效地减少电压暂降的发生。
3. 密切监测电力系统：通过密切监测电力系统的运行情况，可以提前发现潜在的问题，并采取相应措施避免电压暂降的发生。
例如，利用现代化的监控系统和智能设备，实时监测电力系统的负荷情况和设备状态，有助于提前预防电压暂降。
4. 优化电网结构：合理优化电网的结构可以有效地减少电力系统中的电压暂降现象。
电压暂降解决方案
电压暂降解决方案随着社会经济的发展和人们生活水平的提高，电力系统面临着新的发展机遇和挑战，电压管理也面临着前所未有的挑战。
发展中国家尤其是一些城市地区，其电压质量出现较大的不稳定性，主要表现在停电、高低压等方面，严重影响了用户的正常使用。
为了缓解和改善电压质量，节约电能，解决这种问题，已经出台了一项名为“电压暂降”的解决方案，也就是电压调节器或电压降压补偿器。
电压暂降解决方案是一种新型的数字电压调节技术，它利用计算机技术和智能控制系统，可以通过调节器控制电压的变化，从而实现电压的暂时或持续性的调节，并有效的改善电压的质量，提高电力系统的稳定性和可靠性。
电压暂降解决方案的特点在于，它可以根据实际情况进行智能、直接、有效的电压调节，具有快速响应和调节精度高的特点。
它可以实现有效的电压控制，在电压调节的过程中，电压的波形比调节前的电压变化已趋于稳定，可有效避免电气设备出现损坏，保证用户的正常使用。
电压暂降解决方案可以根据电压的实际波形，采用信号的整形处理和模糊控制算法，通过调节实现电压的有效控制，在监测时，可以通过数据统计分析发现电压异常变化，并及时发出警报，以便采取措施。
总体上，电压暂降解决方案可以有效的提高电压的质量，降低成本，缩短电力系统的建设周期，满足用户对高质量电力供应的要求。
然而，电压暂降解决方案存在一些潜在的风险和不足之处，需要解决的主要问题有以下几点：首先，电压暂降解决方案的成本较高，购买和安装调节器的费用较高，且容易出现设备系统故障。
其次，电压暂降解决方案的应用范围有限，只适用于某些特定的电力系统和某些特殊的情况，不能满足复杂场景的电压调节。
最后，电压暂降解决方案在实施过程中，要求用户掌握一定的技术知识，以保证电压暂降调节的准确性和可靠性。
总而言之，电压暂降解决方案对于改善电力质量和节省电能具有重要的意义，但在实施过程中，仍存在一定风险和不足之处，需要加以充分的准备和严格的把控，才能满足用户和社会对高质量电力供应的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北三宁化工股份有限公司10KV供配电系统电压暂降解决方案技术可行性报告审批：审核：编制：吴梅尿素厂电气车间2017年1月5日1.系统参数110KV港宁站系统接线主要设备技术参数1#主变：额定容量：Se=40MVA.额定电压：110/（kV）=%阻抗电压：U122#、3#主变：额定容量：Se=63MVA.额定电压：110/ （kV）=%阻抗电压：U12发电机参数（尿素配电中心Ⅳ段）：额定功率：25MW额定电压：（kV）超瞬变电抗：%（查发电机参数表得到）目前1#主变、2#主变和3#主变分列运行，110kV变电站（2、3#主变10kV侧）断路器采用4000A/40kA。
110kV侧短路容量按照110kV侧断路器开断容量40kA的80%考虑；尿素配电中心Ⅰ段进线柜107接总站214联10KV 8#母线、尿素配电中心Ⅱ段进线柜207接总站215联10KV 8#母线、尿素配电中心Ⅲ段进线柜307接总站114联10KV 9#母线、尿素配电中心Ⅳ段进线柜407接总站115联10KV 9#母线，尿素配电中心Ⅳ段联有1台发电机。
2.短路电流计算1.阻抗计算2#主变和3#主变临时并列运行，按分列运行考虑；1#主变分列运行。
系统基准容量100 MVA，基准电压基准电流.系统供电电源短路容量SK3=38.40110⨯⨯⨯=6097MVA系统X1’=6097100=2#主变X2B ’=63100⨯=3#主变X3B ’=63100⨯=发电机XF ’=10025/0.8⨯=2. 2#(3#)主变10kV侧尿素配电中心Ⅰ段或Ⅱ段（尿素配电中心Ⅲ段）馈线短路电流a.2#（3#）主变提供短路电流1 5.526.520.01640.191K I KA ==+ b. 发电机提供短路电流5.510.880.5056F I KA ==c. 电动机的反馈电流根据用电设备类型：2、3#主变变压器负荷率90%，电机类负荷按照90%考虑，非变频器类电机占电机总容量的90%。
2#主变和3#主变分列运行，电动机反馈电流按照5倍考虑。
电机反馈电流：I D =510.53⨯⨯= 2#(3#)主变10kV 侧尿素配电中心Ⅰ段或Ⅱ段（尿素配电中心Ⅲ段）馈线短路总电流: 总电流有效值：I K2=I K1+I D =短路电流峰值：I MAX =×= 短路冲击电流值：I CJ =××=尿素配电中心Ⅳ段联有发电机，当尿素配电中心Ⅳ段发生短路故障短路总电流:总电流有效值：I K3=I K1+I F +I D =短路电流峰值：I MAX =×= 短路冲击电流值：I CJ =××=3.系统存在问题短路电流超标根据计算，尿素配电中心Ⅰ、Ⅱ、Ⅲ段分站出线发生短路故障时，短路电流都达到约40KA ；若尿素配电中心Ⅳ段分站出线发生短路故障，短路电流更是达到。
而尿素配电中心各分站出线开关开断能力为，当发生故障时，断路器无法安全切断电路，可能造成触头熔接、爆炸等异常情况，甚至危害系统运行。
电压暂降三宁化工系统接线较为复杂，10KV总站和10KV分站较多。
任何10KV分站出现短路故障时，都会造成所在10KV总站的电压暂降。
以10kV尿素厂尿素配电中心Ⅰ段为例说明。
10kV尿素厂尿素配电中心Ⅰ段配电网络中心通过进线柜107接2#主变下的10KV 8#母线214总站馈线开关。
当尿素配电中心Ⅰ段配电网络中心开闭所馈出线支路短路时，即使故障支路综保“0”秒速断切除短路，但切除时间至少需要70ms以上（综保判断及出口20ms 以上，断路器动作40ms以上，燃弧时间10～20ms以上），若是后备过流保护切除故障则需要另外增加200mS以上。
综合现场情况：尿素配电中心Ⅰ段配电网络中心开闭所馈出线短路时，故障切除时间70~300mS。
在此期间，10kV 8#母线会产生电压跌落，首先造成10kV 8#母线下其他开闭所部分相关负荷失电。
例如，尿素配电中心Ⅰ段出线短路故障，会造成10kV 8#母线电压暂降，从而导致8#母线215开关下的尿素配电中心Ⅱ段部分负荷和磷肥厂部分负荷失电停运。
另由于用户负荷的大部分为高压电动机，在电压回升后，电机群会产生二次冲击。
二次冲击直接将母线电压拖低至70%Un，造成大量负荷跳闸。
电压凹陷对用电设备的影响具体在下面三个方面。
1）电压凹陷对继电器、接触器影响二次控制元件在额定电压的70%下能可靠工作，当电压低于额定电压的70%时，接触器和继电器就有可能失电返回。
造成设备停运。
2）电压凹陷对电动机影响当系统短路引起的电压凹陷发生后，因为电动机感抗的存在，此时异步电动机变成异步发电机，原有的磁场在旋转中切割定子，产生的定子电压对外部短路点提供反馈电流。
从定子侧看，此时电机等效出一个短路时间常数，该常数对3MW以下的电机而言一般为30ms左右，则100ms左右原有系统提供的磁场能量即可消耗完毕。
当电压凹陷故障结束时将会对电动机产生相当于全压启动时的大电流冲击。
3）电压凹陷对变频器影响常用的变频器大都采用交-直-交电压型变频方式，下图是其原理图。
三相全波二极管整流电路将交流电压变成脉动的直流电压，跨接在直流母线上的电容一方面起到滤波的作用，可以减小电压的脉动，另一方面还具有储能的作用。
在外电压不能充电时，电容的电压降落是典型的指数函数：0t U e U τ-=，其中的20n C P U τ=， Pn 是电机的输出功率，C 是电容值。
当电网出现电压凹陷时，直流母线电压高于交流侧电压，此时二极管受到反向电压而截止，交流侧无电流。
此时电容C 上存储的电场能量212c W C U =维持着向电机的运行，随着电场能量的消耗电容上的电压很快下降。
若电容两端电压下降到很低的水平，则当交流侧电压恢复时整流二极管完全有可能因受到大电流的冲击而损坏。
另外一个因素是，对于低压变频器而言其控制电源，包括开关电源和模块电源，往往取自电容C ，也有的直接取自前置输入母线。
当凹陷发生时，同前所述，会导致变频器控制失电。
为了防止此类损害，变频器中设计了保护功能，即当直流电压()u t 下降到U 0的70%时，立即封锁变频器的触发脉冲，使电容器不再继续向电机提供能量，把残存的电压保持在 倍的U 0。
如果从方程000.7tU e U U τ-==解出时间t ，我们得到： 1ln 42.50.3566715.160.7t ms ms τ==⨯=也就是说，当电压凹陷发生后时，变频器为保护自身不被损坏，将停止工作，电容不再向外输出能量另一方面变频器承受过电压能力弱，通常倍的额定电压即会引起变频器跳机。
短路电流热效应短路电流在电缆导体会产生热效应2(s d Q KA g ）。
热效应2"2"""20()4(1) 1.52D t t I D B D d B B B DD D B D T T T Q i dt I t T I I e I T T T ⎡⎤==++-++⎢⎥+⎢⎥⎣⎦⎰ ''B I -短路电流电源周期分量的起始有效值''D I 电动机反馈电流电源周期分量的起始有效值t-短路电流计算时间，包括主保护动作时间和断路器固有分闸时间，根据现场为施耐德断路器，综保为清华紫光，按中速取。
''B I -电源短路电流周期分量的起始有效值（KA ）B T -电源非周期周期分量的衰减时间常数（s ），U 12=%>%，取。
D T -电动机反馈电流的衰减时间常数（s ），取则简化计算式"2"""20.210.080.045d B B D D Q I I I I =++，代入数值，1d Q = KA2.s （尿素配电中心Ⅰ、Ⅱ、Ⅲ段分站出线发生短路故障时），2d Q = KA2.s （尿素配电中心Ⅳ段分站出线发生短路故障时）。
按照短路电流热效应校验电缆导体的截流面积。
S , 式中，S-导体的载流截面(mm2）d Q —短路电流的热效应（A2.s ）C-与导体材料及发热温度有关的系数，C 值取铜排值137。
1）对于尿素配电中心Ⅰ、Ⅱ、Ⅲ段各分站出线电缆：3210140S mm ==。
2）对于尿素配电中心Ⅳ段各分站出线电缆：3210172.93S mm == 由用户电气主接线图可知，尿素配电中心各分站出线额定电流多为50A 、100A 和200A 。
若按照载流量选型电缆截面只需35mm2、95 mm2。
但由于短路热效应的存在，限定了尿素配电中心Ⅰ、Ⅱ、Ⅲ段分站出线选型电缆截面为150 mm2、尿素配电中心Ⅳ段分站出线选型电缆截面为185 mm2。
4. 解决问题方案（SHK-ZRD 母线残压保持装置）SHK- ZRD 概述ZRD 由进口快速换流器、综合控制器、电流采集器、限流阻抗、后备开关等构成。
快速识别器通过高保真测量单元监视支路电流，当短路电流大于设定值，高速DSP 通过专用算法1~2ms 内快速精确的预测三相短路电流有效值，并发出动作信号。
装置中的换流器（换流开关即快速开关）在5ms 左右快速开断，短路电流换流进入限流阻抗中，限制短路电流，短路电流幅值大大降低。
本装置可在支路发生短路故障6~16ms 内，将母线残压保持在额定电压的90%以上，保证其他无故障支路敏感负载的正常工作。
同时主变等设备所受到的短路电流冲击大大降低。
分支内的短路故障切除后，测控单元检测支路电流接近额定电流时立即控制换流器合闸，限流高阻抗退出，系统即可恢复正常运行。
发生短路故障的支路在短路超过300ms ，故障没有解除，本装置测控单元认为是故障点的分支路真空断路器拒动或支路的母线故障，立即给切离开关发出分闸命令，切除该支路。
装设SHK-ZRD 的馈出线短路时，由于其切除故障的快速性，主母线电压凹陷的时间减少至20ms 以内，系统中的变频器、接触器、电动机等敏感负荷不会停运。
同时由于20ms 以内机端电压恢复90%以上，发电机强励也不会启动。
装置原理图见虚线框内现场实施方案方案一：利用现场尿素配电中心各分站原有107、207、307、407柜体，在原有柜体内部进行改造，加装VFC快速开关、电流互感器、限流阻抗等一次元件，柜体内原有手车断路器作为后备开关。
根据现场量取空间尺寸，进行一次元件初步示意，如下图。
侧视图由上图示意，现场原有柜体安装空间不足，此方案现场不可实施。
方案二：利用现场尿素配电中心电缆间，在原有107、207、307、407柜体正下方电缆间加装SHK-ZRD。
截断原有进线柜的电缆，将SHK-ZRD串入安装，107、207、307、407柜体内原有手车断路器作为后备开关，可由ZRD发信号跳闸。
根据现场量取尺寸，示意图如下。
