航空发动机控制基础ppt课件
合集下载

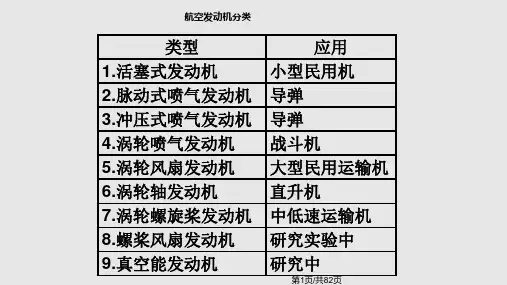

航空发动机基本原理PPT课件
第50页/共82页
第51页/共82页
第52页/共82页
第53页/共82页
第54页/共82页
第55页/共82页
第56页/共82页
第57页/共82页
带有外涵道的桨扇发动机
第58页/共82页
第59页/共82页
新型的HK-93涵道浆扇发动机(俄罗斯)
优点：涵道比大,省油; 增加10%推力; 减少噪音。 缺点：造价提高。
第60页/共82页
第61页/共82页
第62页/共82页
第63页/共82页
9.真空能发动机
现代物理学认为：真空不是一无所有,“真空 是物质的凝聚态”(李政道语),真空是能量海,蕴藏 着极大的能量。有人说1立方厘米真空里面含有 1095克的能量,通过质能互换定理(E=mc2),可以 把真空中的能量看成无穷大。
第40页/共82页
第41页/共82页
第42页/共82页
6.涡轮轴发动机(功率大,直升机用)
动力输出
高压压气机
回流燃烧系统
低压压气机
普通涡轮
自由动力涡轮
进气道 双轴涡轮轴发动机(带自由动力涡轮的)
燃烧室
第43页/共82页
第44页/共82页
第45页/共82页
7.涡轮螺旋桨发动机(噪音小,寿命长,中低速飞机用)
小平同志亲自批示,太行发动机正式立项。 2009年,吴大观在北京去世。
第35页/共82页
5.涡轮风扇发动机(油耗低,难度高,大型民用客机用)
靠涡轮驱动
冷却引擎,降 低引擎噪音
靠涡轮驱动
中心轴
第36页/共82页
非加力式涡扇发动机
第37页/共82页
第38页/共82页
加力式涡扇发动机
第51页/共82页
第52页/共82页
第53页/共82页
第54页/共82页
第55页/共82页
第56页/共82页
第57页/共82页
带有外涵道的桨扇发动机
第58页/共82页
第59页/共82页
新型的HK-93涵道浆扇发动机(俄罗斯)
优点：涵道比大,省油; 增加10%推力; 减少噪音。 缺点：造价提高。
第60页/共82页
第61页/共82页
第62页/共82页
第63页/共82页
9.真空能发动机
现代物理学认为：真空不是一无所有,“真空 是物质的凝聚态”(李政道语),真空是能量海,蕴藏 着极大的能量。有人说1立方厘米真空里面含有 1095克的能量,通过质能互换定理(E=mc2),可以 把真空中的能量看成无穷大。
第40页/共82页
第41页/共82页
第42页/共82页
6.涡轮轴发动机(功率大,直升机用)
动力输出
高压压气机
回流燃烧系统
低压压气机
普通涡轮
自由动力涡轮
进气道 双轴涡轮轴发动机(带自由动力涡轮的)
燃烧室
第43页/共82页
第44页/共82页
第45页/共82页
7.涡轮螺旋桨发动机(噪音小,寿命长,中低速飞机用)
小平同志亲自批示,太行发动机正式立项。 2009年,吴大观在北京去世。
第35页/共82页
5.涡轮风扇发动机(油耗低,难度高,大型民用客机用)
靠涡轮驱动
冷却引擎,降 低引擎噪音
靠涡轮驱动
中心轴
第36页/共82页
非加力式涡扇发动机
第37页/共82页
第38页/共82页
加力式涡扇发动机
航空发动机状态控制系统课件
系统发展历程与趋势
发展历程
航空发动机状态控制系统经历了从机械液压式到全权限数字电子控制（FADEC ）的发展过程，技术不断升级换代。
趋势
未来发展方向包括更加智能化的控制算法、更加精确的传感器技术以及更加可 靠的网络通信技术等。
02 航空发动机状态检测技术
传感器技术
01
02
03
传感器类型
温度、压力、振动、位移 等传感器用于监测航空发 动机的工作状态。
自适应鲁棒控制
自适应鲁棒控制是一种结合了自适应控制和鲁棒控制的算法，它 能够根据系统的不确定性和扰动情况，自动调整控制器参数，以
保证系统的稳定性和性能。
04 航空发动机状态控制系统设计
系统架构设计
系统架构概述
01
介绍航空发动机状态控制系统的整体架构，包括各组成部分及
其功能。
分层架构设计
02
详细描述系统架构中的各层，包括感知层、控制层、执行层等
航空发动机状态控制系 统课件
目录
Contents
• 航空发动机状态控制系统概述 • 航空发动机状态检测技术 • 航空发动机状态控制算法 • 航空发动机状态控制系统设计 • 航空发动机状态控制系统实现与验
证 • 航空发动机状态控制系统案例分析
01 航空发动机状态控制系统概述
系统定义与功能
定义
航空发动机状态控制系统是用于监测 、控制和优化航空发动机性能的一套 综合系统。
功能
实时监测发动机状态参数，如温度、 压力、转速等；控制燃油流量、点火 时刻等关键参数；对发动机性能进行 优化，确保安全、高效运行。
系统重要性及应用领域
重要性
航空发动机状态控制系统是保障 飞行安全和提高飞行效率的关键 技术之一。
《航空发动机原理》课件
润滑系统故障
润滑油压力低、油温过高或过低、漏油等。
冷却系统问题
冷却水流量不足、水温过高、散热器堵塞等 。
故障诊断方法
振动分析
通过测量和分析发动机的振动 信号，判断是否存在异常。
性能参数监测
定期检查发动机的性能参数， 如功率、油耗、排气温度等， 以便及时发现异常。
油液分析
通过对润滑油和冷却水的成分 和状态进行检测，判断是否存 在故障。
指航空发动机将吸入的空气进行压缩的过 程。
压缩方式
航空发动机的压缩方式主要有两种，即等 熵压缩和等压压缩。不同的压缩方式会对
发动机的性能和效率产生影响。
压缩比
压缩比是指航空发动机压缩后的空气压力 与压缩前的空气压力的比值。压缩比的大 小会影响发动机的性能和效率。
压缩热
在空气被压缩的过程中，会产生大量的热 量，这些热量需要得到及时的散发和冷却 ，否则会影响发动机的性能和寿命。
随着环保意识的日益增强，航空发动机 的绿色环保发展趋势愈发重要。
VS
详细描述
为了降低航空发动机对环境的影响，未来 的发展将更加注重节能减排、降低噪音和 减少废弃物等方面。新型燃烧室设计、排 放控制技术和先进冷却技术等将有助于实 现这一目标。同时，生物燃料和电力驱动 等替代能源的研究和应用也将为航空发动 机的绿色发展提供更多可能性。
预防性维护
根据实际情况制定合理的维护计划，确保发 动机始终处于良好状态。
05
CATALOGUE
航空发动机的发展趋势与未来展望
高性能与高效率的发展趋势
总结词
随着科技的不断进步，航空发动机的高性能与高效率发展趋 势日益明显。
详细描述
为了满足现代航空工业对飞行器性能的更高要求，航空发动 机在设计和制造过程中不断追求更高的推力、更轻的重量、 更低的油耗和更高的可靠性。
航空发动机PPT课件
星形发动机
直立式发动机
V形发动机
2020/2/19
活塞式航空发动6 机
航空航天概论
第3章 飞行器动力系统
活塞8发动机 双排14缸星形气冷发动机
2020/2/19
7
航空航天概论
第3章 飞行器动力系统
3.2.4 航空活塞式发动机主要性能指标
发动机功率——
发动机可用与驱动螺旋桨的功率称为有效功率（kW）
航空航天概论
第3章 飞行器动力系统
2020/2/19
1
3.1 发动机的分类及特点
冲压 喷气发 燃动气机
涡轮喷气发动机 涡轮风扇发动机 涡轮螺桨发动机
活塞式
涡轮发
涡轮桨扇发动机
发动机
航发空动航机天 动机
涡轮轴发动机 垂直起落发动机
火箭
航空航天
冲压发 动机
组合
涡轮
发动机
火箭 发动机
化学 液体火箭发动机 火箭发 固体火箭发动机 动机 固-液混合火箭发动机
涡轮喷气发动机 涡轮螺桨发动机 涡轮轴发动机
涡轮风扇发动机 涡轮桨扇发动机 垂直起落发动机
2020/2/19
空气喷气发动11 机
航空航天概论
第3章 飞行器动力系统
1、涡轮喷气发动机
组成部件
进气道、压气机、燃烧室、涡轮、尾喷管
进气道系统
整理进入发动机的气流，消除旋涡，保证发动机 所需的空气量；将高速气流逐渐降下来，尽量将动能 转变为压力势能，保证压气机有良好的工作条件
2020/2/19
涡轮喷气发动机
航空航天概论
第3章 飞行器动力系统
空气喷气发动26 机
尾喷管 整流锥
支板
整理燃烧后的气流
航空发动机控制基础
摩擦。
将元件浸在油中，使干摩擦变为湿摩擦。
为了减少振荡的影响，飞重浸在油中旋转。 温度会对灵敏度产生影响。 1 飞重比重大，体积小 2 采取温度补偿装置
二 脉冲式转速传感器 变磁阻式转速敏感元件
E g 4.44Zs f10
8
遮断射流式转速敏感元件
气动式转速敏感元件
第四章 传感器(2)
4 动态特性 元件在过渡过程中的特性。 最好的情况是:转速或弹簧力发生突变时，导杆 迅速而且没有震荡的达到新的平衡点。 导杆和飞重块质量都很小，弹簧刚度比较大。 这样可以忽略掉惯性力和阻尼力的影响。
5 结构 为了提高灵敏度，应设法减少摩擦力 飞重支承上安装滚珠轴承或摆动销
使分油活门与飞重一起旋转，将静摩擦变为动
ymax y 100% ymax
航空发动机对控制装置的基本要求
可靠性高，维护性好 采用分布式结构降低控制系统的复杂性 将控制器安装在远离发动机的区域 采用砷化镓和碳化硅制造电子元器件 提高系统的耐高温、抗振动和抗电磁干扰的能 力
航空发动机对控制装置的基本要求
可更改性好，满足先进发动机对控制不 断增加的要求
航空发动机对控制装置的基本要求
安全限制 超转限制 超温限制 超压限制 超功率限制
民航发动机的控制类型 机械液压式控制 JT8D JT9D-7J PT6T 监控型电子式控制 JT9D-7R4 CFM56-3 RB211-535E4 全权限数字电子控制 PW4000 V2500 CFM56-5 Trent GE90
对测量元件的要求： 灵敏性好 迟滞性小 准确性好 抗干扰性强
转速
一 机械离心式
输入量 n 输出量 y
特性分析 1 元件的灵敏度（n---y) 低灵敏区 可用工作区
飞机发动机操纵系统课件
➢前向推力杆和反推杆是绞接在一起的，一个锁定机构防止 前向推力杆和反推杆的同时作动。
➢ 每个杆能够运动的能力取决于另一个杆的位置。 ➢如果前向推力杆在慢车位，反推杆离开OFF位的话，推 力杆不能向前推增加正推力； ➢如果反推杆在OFF位，前向推力杆离开慢车位，那么， 反推杆提不起来。 ➢当反推杆拉起时，发动机的转速将增加。
（发动机运转）位置
➢ 当移动起动手柄至关断位置时：
➢ 燃油控制板接收一个起动手柄位置输入 ➢ 电源关闭发动机燃油翼梁活门 ➢ 从EEC断掉点火电源 ➢ 两个发动机起动手柄继电器移至关断位置 ➢ 电源关闭在液压机械装置（HMU）内的高压切断活门（HPSOV） ➢ EEC的通道A和通道B 复位。
➢反推力联锁电磁线圈通电允许在反推装置展开操作期 间反推力杆的进一步扳动。如果反推力联锁电磁线圈 不通电，你就不能扳动反推力杆和增加反推力。当反 推装置套筒是在60%行程至完全展开位置时，电磁线 圈通电。每个EEC控制两个电磁线圈中的一个。
➢每个电磁线圈连接至EEC的两个通道。EEC从每个反 推装置平移套筒的LVDT 接收平移套筒的位置信号。 当两个套筒都是在大于60％的展开时，EEC 使电磁 线圈通电。电磁线圈收起联锁锁闩。反推力杆这时就 能够通过展开位置，所以反推力能够增大。
➢ 推力杆解算器
➢ 推力杆解算器组件有两个，每台发动机一个。每个推力杆解算 器组件有两个解算器，一个是EEC通道A的，一个是EEC通道 B 的。推力杆解算器把机械的正推推力杆和反推推力杆位置改 变为模拟的推力杆解算器角度（TRA）信号。这些信号输至 EEC。EEC使用这些信号控传动钢索与燃油控制器上的功率杆相 连。
2. 发动机操纵部件( B737 )
发动机 操纵部件
推力杆 （正推和反推）
➢ 每个杆能够运动的能力取决于另一个杆的位置。 ➢如果前向推力杆在慢车位，反推杆离开OFF位的话，推 力杆不能向前推增加正推力； ➢如果反推杆在OFF位，前向推力杆离开慢车位，那么， 反推杆提不起来。 ➢当反推杆拉起时，发动机的转速将增加。
（发动机运转）位置
➢ 当移动起动手柄至关断位置时：
➢ 燃油控制板接收一个起动手柄位置输入 ➢ 电源关闭发动机燃油翼梁活门 ➢ 从EEC断掉点火电源 ➢ 两个发动机起动手柄继电器移至关断位置 ➢ 电源关闭在液压机械装置（HMU）内的高压切断活门（HPSOV） ➢ EEC的通道A和通道B 复位。
➢反推力联锁电磁线圈通电允许在反推装置展开操作期 间反推力杆的进一步扳动。如果反推力联锁电磁线圈 不通电，你就不能扳动反推力杆和增加反推力。当反 推装置套筒是在60%行程至完全展开位置时，电磁线 圈通电。每个EEC控制两个电磁线圈中的一个。
➢每个电磁线圈连接至EEC的两个通道。EEC从每个反 推装置平移套筒的LVDT 接收平移套筒的位置信号。 当两个套筒都是在大于60％的展开时，EEC 使电磁 线圈通电。电磁线圈收起联锁锁闩。反推力杆这时就 能够通过展开位置，所以反推力能够增大。
➢ 推力杆解算器
➢ 推力杆解算器组件有两个，每台发动机一个。每个推力杆解算 器组件有两个解算器，一个是EEC通道A的，一个是EEC通道 B 的。推力杆解算器把机械的正推推力杆和反推推力杆位置改 变为模拟的推力杆解算器角度（TRA）信号。这些信号输至 EEC。EEC使用这些信号控传动钢索与燃油控制器上的功率杆相 连。
2. 发动机操纵部件( B737 )
发动机 操纵部件
推力杆 （正推和反推）
航空发动机控制系统课件
压力和流量检测法
通过检测发动机进气、排气和 燃油系统的压力和流量，判断
是否存在故障。
维护与保养
定期更换润滑油和滤清器
保持发动机内部清洁，防止磨损和堵塞。
定期检查涡轮和压气机
确保发动机的空气流动畅通无阻。
检查电气线路和传感器
确保发动机控制系统的正常工作和信号传输 。
调整燃油和点火系统
保证发动机的正常燃烧和功率输出。
涡轮增压器
涡轮增压器是航空发动机控制系统中 用于提高发动机进气压力的执行器。
涡轮增压器的工作温度和压力很高， 因此需要采用耐高温、耐磨损的材料 制造，同时需要定期进行维护和更换 易损件。
涡轮增压器通过将废气排出发动机后 驱动涡轮，涡轮再带动压气机将空气 压缩并送入发动机，从而提高发动机 的进气压力和密度。
喷油嘴
喷油嘴是航空发动机控制系统 中控制燃油喷射的关键执行器
。
喷油嘴通过精确控制燃油的喷 射量和喷射时间，实现发动机 的燃油供给和燃烧过程的控制
。
喷油嘴通常由针阀和喷嘴组成 ，针阀用于控制燃油的流动， 喷嘴则将燃油雾化成微小颗粒 ，以便更好地与空气混合燃烧 。
喷油嘴的性能直接影响发动机 的燃烧效率和性能，因此需要 定期检查和维护，以确保其正 常工作和良好的性能。
具有输出力矩大、响应速度快的特点，适用于 大负载的场合。
气动执行器
利用压缩气体驱动，具有结构简单、可靠性高的优点。
控制算法的优化与改进
自适应控制算法
根据系统参数变化，自动调整控制参数，提 高控制精度。
鲁棒控制算法
针对不确定性因素，设计鲁棒控制器，提高 系统稳定性。
滑模控制算法
通过滑模面的设计，实现快速响应和抗干扰 能力。
通过检测发动机进气、排气和 燃油系统的压力和流量，判断
是否存在故障。
维护与保养
定期更换润滑油和滤清器
保持发动机内部清洁，防止磨损和堵塞。
定期检查涡轮和压气机
确保发动机的空气流动畅通无阻。
检查电气线路和传感器
确保发动机控制系统的正常工作和信号传输 。
调整燃油和点火系统
保证发动机的正常燃烧和功率输出。
涡轮增压器
涡轮增压器是航空发动机控制系统中 用于提高发动机进气压力的执行器。
涡轮增压器的工作温度和压力很高， 因此需要采用耐高温、耐磨损的材料 制造，同时需要定期进行维护和更换 易损件。
涡轮增压器通过将废气排出发动机后 驱动涡轮，涡轮再带动压气机将空气 压缩并送入发动机，从而提高发动机 的进气压力和密度。
喷油嘴
喷油嘴是航空发动机控制系统 中控制燃油喷射的关键执行器
。
喷油嘴通过精确控制燃油的喷 射量和喷射时间，实现发动机 的燃油供给和燃烧过程的控制
。
喷油嘴通常由针阀和喷嘴组成 ，针阀用于控制燃油的流动， 喷嘴则将燃油雾化成微小颗粒 ，以便更好地与空气混合燃烧 。
喷油嘴的性能直接影响发动机 的燃烧效率和性能，因此需要 定期检查和维护，以确保其正 常工作和良好的性能。
具有输出力矩大、响应速度快的特点，适用于 大负载的场合。
气动执行器
利用压缩气体驱动，具有结构简单、可靠性高的优点。
控制算法的优化与改进
自适应控制算法
根据系统参数变化，自动调整控制参数，提 高控制精度。
鲁棒控制算法
针对不确定性因素，设计鲁棒控制器，提高 系统稳定性。
滑模控制算法
通过滑模面的设计，实现快速响应和抗干扰 能力。
航空发动机控制系统课件
案例三：某型飞机发动机控制系统的设计优化
设计优化目标
设计优化方案
优化效果评估
总结
提高某型飞机发动机控制系统 的性能和可靠性，降低故障率 。
对发动机控制系统的电路和控 制算法进行优化，采用更加先 进的传感器和执行器，提高系 统的自动化程度和智能化水平 。
经过优化后，发动机控制系统 的性能和可靠性得到了显著提 高，故障率大幅降低。同时， 系统的自动化和智能化水平也 得到了提升，提高了飞机的整 体性能。
REPORTING
日常维护与保养
01
02
03
每日检查
检查控制系统的外观是否 正常，各部件连接是否紧 固，线路是否完好等。
清洁与除尘
定期清洁航空发动机控制 系统的表面，去除灰尘和 污垢，保持清洁的工作环 境。
功能测试
对控制系统的各个功能进 行测试，确保其正常工作 。
定期维护与保养
定期更换磨损部件
01
供应量减少。
气动控制系统的工作原理
气动控制系统是利用空气作为工作介质来控制发动机的各种参数，如进气压力、进 气温度和进气流量等。
气动控制系统通常由空气压缩机、气瓶、调节阀和传感器等组成。
当发动机需要增加进气压力时，调节阀会打开，使更多的空气进入发动机；反之， 当发动机需要减小进气压力时，调节阀会关闭，使空气供应量减少。
陶瓷复合材料
陶瓷复合材料具有耐高温、耐磨损等特性，可用于制造高温部件， 提高发动机的工作温度和效率。
金属基复合材料
金属基复合材料具有高刚性和轻量化特点，可用于制造发动机的旋 转部件，提高发动机的稳定性和可靠性。
新技术的应用
人工智能技术
人工智能技术可用于航空发动机 控制系统的故障诊断和预测，提 高发动机的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反馈是将输出返回到输入量的入口
结构简图
f 放大元件
执行元件
供油元件
发动机
Hale Waihona Puke pmwfn
敏感元件
y
闭环控制：
控制比较精确，在现代飞机上被广泛使 用
反应不够及时，被控参数发生偏离，才 开始动作，干扰量连续变化，系统工作不稳 定
偏离原理控制
开环控制：
开环系统是一种最简单的控制方式，特点 是在控制器和被控对象之间只有正向作用， 而没有反馈，即系统的输出量对控制量没有 影响。
航空发动机对控制装置的基本要求
➢可更改性好，满足先进发动机对控制不 断增加的要求
航空发动机对控制装置的基本要求
➢ 结构简单、重量轻、体积小、安装方便
第二章 民航发动机的控制
内容
➢自动控制的基本概念 ➢民航发动机控制的内容
自动控制的基本概念
被控对象:发动机 控制装置：转速控制器（虚线内部分） 控制系统：被控对象＋控制装置 被控参数：转速 可控变量：用来改变被控参数大小的因素 干扰作用量：作用在被控对象/控制装置上，
航空发动机对控制装置的基本要求
➢ 良好的动态品质 控制的动态过程要有较好的快速性，而且
过程要平稳
航空发动机对控制装置的基本要求
➢ 可靠性高，维护性好 采用分布式结构降低控制系统的复杂性 将控制器安装在远离发动机的区域 采用砷化镓和碳化硅制造电子元器件 提高系统的耐高温、抗振动和抗电磁干扰的能 力
内容
➢齿轮泵的工作原理 ➢油泵供油量的调节特性
供油元件：燃油泵
❖油泵：是一种将机械能转化为液压能的机械。
❖ 根据用途分类： 燃油泵 特殊需要的
力油
能够引起被控参数变化的外部作用量 给定值：驾驶员的指令值
控制作用量：能改变给定值大小的作用量 调准和调准机构：改变控制作用量的过程及其
机构 过渡过程和平衡稳定过程 结构简图
r
控制系统的基本控制方式：
开环控制 闭环控制
闭环控制特点：在控制器输入量和被控对象之 间，不仅存在正向作用，而且存在反馈作用
Ae 喷管出口面积
控制方案（调节规律或调节计划）
根据外界干扰（飞行高度和速度的变化） 和驾驶员的指令来改变可控变量，以保证发 动机被控参数不变或者按预定的规律变化， 从而达到控制发动机推力的目的。
不带加力的单转子涡喷发动机
Wf
n
双、三转子的涡喷和涡扇发动机
Wf
nH
Wf
EPR
Wf
πc*
过渡控制
目的：过渡过程能迅速、稳定、可靠的进行 启动控制 加速控制 减速控制 压气机防喘控制 加力接通及关闭控制等
涉及的内容控制理论、发动机原理、气体 动力学、工程热力学、机械、液压、电子、 计算机等各方面的知识。
航空发动机对控制装置的基本要求
➢保证最有效的使用发动机，最大限度地发 挥其潜力
最大状态 巡航 慢车
航空发动机对控制装置的基本要求
➢ 保证动力装置稳定工作，控制精度高 有极强的抗干扰能力 调节的准确度要高
压气机控制 在启动、加速和减速过程中保证压气机稳定工作，不发生 喘振
控制方案（程序控制） 1 按转速n的压气机控制。 2 按压比进行控制 3 按n2和压气机进口温度控制VBV、VSV 4 按相似转速控制 5 按照n1、n2、大气总温、进口温度、环境压力、飞行马赫数、
推力杆角度等进行逻辑控制。 FADEC
成本较低，精度不太高的元件构成精度较高 的控制系统
开环系统没有纠正偏差的能力，当受到干 扰时，会引起系统精度降低，它的精度完全 取决于系统元器件的精度和调整的准确度
复合控制
指令机构 敏感元件
放大元件
执行元件
供油元件
敏感元件
发动机
思考题
闭环控制的原理是什么
民航发动机控制的内容
发动机控制内容有： 燃油流量控制 空气流量控制 涡轮间隙控制 冷却控制 其它系统控制 涡桨、涡轴发动机控制 超音速民航机控制
安全限制 ❖ 超转限制 ❖ 超温限制 ❖ 超压限制 ❖ 超功率限制
民航发动机的控制类型
❖ 机械液压式控制
JT8D
JT9D-7J PT6T
❖ 监控型电子式控制
JT9D-7R4 CFM56-3 RB211-535E4
❖ 全权限数字电子控制
PW4000 V2500 CFM56-5 Trent
GE90
第三章 燃油泵
成熟 全权限监控——以安全为主兼顾性能和经济性
未来 全权限数字电子控制——以安全为主兼顾性能、经济性和 环保性
CFM56 FADEC系统的功能
航空动力装置控制包括：
进气道控制、发动机[核心机]控制、排气 装置控制
航空发动机控制基础 aircraft engine control 根据自动控制原理运用机械、液压、气压、 电气等控制装置使航空发动机自动地按预定 规律工作，以便发动机在各种飞行条件下能 安全工作并获得最佳的或接近最佳的性能。
➢保证发动机的安全工作。 不熄火、不超温、不超载、不喘振、不超转 防止压气机的喘振(VBV variable bleed valve、VSV variable stator vane) 提高发动机的性能（涡轮间隙控制TCC）
早期： 单变量控制——基本的安全考虑
发展： 多变量监控——以安全为主兼顾性能
航空发动机控制基础
航空工程学院
航空发动机（燃气涡轮发动机）推力 工作原理
进气道
压气机
燃烧室
涡轮
喷管
飞机在不同的飞行阶段，需要不同的推力 起飞、爬升、巡航、下降、进近、着陆、复飞 此外，飞行条件也在不断变化。
➢控制发动机的推力或功率输出以满足飞机的需 要。 燃油系统将清洁的、无蒸汽的、经过增压的、 计量好的燃油输送给燃烧室。 燃油量的多少要由燃油控制器给出
f
敏感元件
放大元件
➢
n
放大元件 p
放大元件 m
放大元件 wf
开环控制:
反应及时，控制系统和被控对象（发动机） 同时感受外界所有的干扰量变化，控制装置 变化与发动机变化同步，稳定性好。
控制精度差 无法感知
不能感受所有的干扰量 对发动机内部的变化
开环与闭环控制系统的比较 闭环系统引入了反馈，精度高，可以采用
发动机控制的目的
➢稳态控制：保持既定发动机的稳定工作点 ➢过渡控制：快速而又稳定可靠 ➢极限控制：保证发动机的主要参数不超出安
全限制
稳态控制
➢目的：为了获得所需要的推力和功率 转速控制 压力比控制 慢车控制 反推力控制 加力控制 进气道控制
被控参数和可控变量
表征发动机推力的量
N1
EPR
Wf 燃油流量
