钢筋混凝土伸臂梁设计
钢筋混凝土伸臂梁设计结构巧妙功能卓越伸臂梁承载力无敌
钢筋混凝土伸臂梁设计结构巧妙功能卓越伸臂梁承载力无敌钢筋混凝土伸臂梁设计——结构巧妙，功能卓越，承载力无敌伸臂梁作为一种常见的建筑结构元素，在现代建筑中扮演着重要的角色。
其设计需要兼顾结构强度、功能性和美观性。
钢筋混凝土材料的广泛应用，使得伸臂梁的设计及施工变得更加灵活与高效。
本文将会介绍钢筋混凝土伸臂梁的设计结构、巧妙功能以及承载力的特点。
一、平衡原理：确保结构稳定钢筋混凝土伸臂梁的设计中，平衡原理是关键之一。
其通过合理的悬挑长度、伸出角度以及梁体厚度的选择，使伸臂梁在负载作用下保持平衡，确保结构的稳定性。
此外，选择适当的钢筋布置和布置方式，有效提高梁体的抗弯承载力，增加结构的稳定性，进一步确保伸臂梁的安全性能。
二、伸缩功能：实现灵活使用伸臂梁的结构设计中，伸缩功能被广泛应用。
通过可调节的伸缩机构，伸臂梁可以在不同长度的需求下进行灵活伸展。
这种设计使得伸臂梁的使用更加多样化，适应了不同建筑场景和工程的需求。
例如，在桥梁建设中，伸缩功能可以使得梁体在不同梁柱间距情况下仍然能够保持稳定，提高了结构的可靠性。
三、荷载传递：承载力强劲伸臂梁的结构设计要能够承受各种荷载作用。
钢筋混凝土材料的优越性使得伸臂梁具备了强大的承载力。
合理的钢筋布置和混凝土强度的选择可以有效提高梁体的抗弯和抗剪能力，保证其在承受荷载时不会发生破坏。
此外，通过采用预应力技术，还可以进一步增加伸臂梁的承载力，以应对更大的荷载环境。
四、美观性：与建筑风格相得益彰除了功能性和承载力，伸臂梁的设计还需要考虑与建筑风格的协调性。
钢筋混凝土材料致密度高、抗腐蚀性强，并且可以通过模具成型达到各种形状和纹理效果，因此能够满足各种建筑风格和设计需求。
无论是现代简约的建筑风格还是复古的古典风格，伸臂梁都能够与之相得益彰，提升整个建筑的美观性。
总结：钢筋混凝土伸臂梁作为一种重要的结构元素，其设计结构巧妙，功能卓越，承载力无敌。
通过平衡原理保证其结构稳定性，通过伸缩功能实现灵活使用，通过荷载传递确保承载力强劲，在满足基本功能的同时，还能与建筑风格相得益彰。

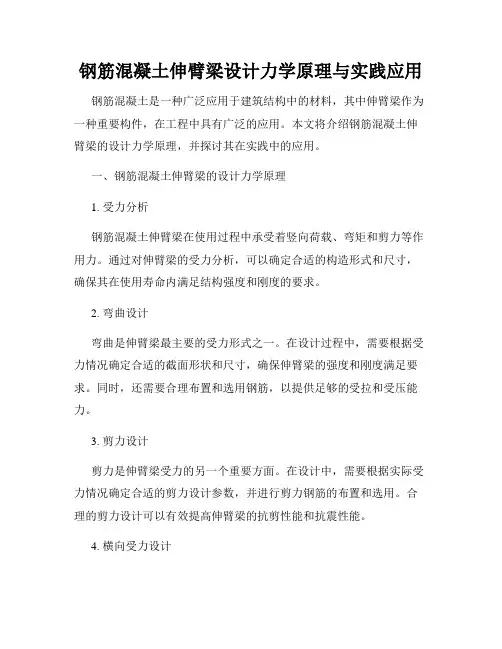

钢筋混凝土伸臂梁设计力学原理与实践应用
钢筋混凝土伸臂梁设计力学原理与实践应用钢筋混凝土是一种广泛应用于建筑结构中的材料，其中伸臂梁作为一种重要构件，在工程中具有广泛的应用。
本文将介绍钢筋混凝土伸臂梁的设计力学原理，并探讨其在实践中的应用。
一、钢筋混凝土伸臂梁的设计力学原理1. 受力分析钢筋混凝土伸臂梁在使用过程中承受着竖向荷载、弯矩和剪力等作用力。
通过对伸臂梁的受力分析，可以确定合适的构造形式和尺寸，确保其在使用寿命内满足结构强度和刚度的要求。
2. 弯曲设计弯曲是伸臂梁最主要的受力形式之一。
在设计过程中，需要根据受力情况确定合适的截面形状和尺寸，确保伸臂梁的强度和刚度满足要求。
同时，还需要合理布置和选用钢筋，以提供足够的受拉和受压能力。
3. 剪力设计剪力是伸臂梁受力的另一个重要方面。
在设计中，需要根据实际受力情况确定合适的剪力设计参数，并进行剪力钢筋的布置和选用。
合理的剪力设计可以有效提高伸臂梁的抗剪性能和抗震性能。
4. 横向受力设计伸臂梁在使用过程中还可能受到横向力的作用，如地震力和风力等。
横向受力设计是伸臂梁设计中的重要内容之一，主要包括抗震设计和横向位移限值的控制。
通过合理的设计措施，可以提高伸臂梁的整体稳定性和安全性。
二、钢筋混凝土伸臂梁的实践应用1. 建筑工程钢筋混凝土伸臂梁在建筑工程中应用广泛。
例如，在大跨度建筑中，伸臂梁常用于悬挑结构和屋面构造，可以有效地减少柱子的跨度，提高空间利用率。
此外，伸臂梁还可用于地下室和桥梁等工程中，承担着重要的结构功能。
2. 桥梁工程在桥梁工程中，钢筋混凝土伸臂梁的应用也非常广泛。
伸臂梁可用于各类桥梁结构中，如悬索桥、连续梁桥和悬臂梁桥等。
它可以提供足够的强度和刚度，满足桥梁结构的要求，并具有良好的整体稳定性和耐久性。
3. 结构加固对于已经存在的建筑结构，钢筋混凝土伸臂梁还可以用于结构加固和改造。
通过在现有结构中添加伸臂梁，可以提高结构的整体刚度和强度，改善结构的受力性能。
这种方法在维修老旧建筑和加固地震易损结构方面具有重要的应用价值。
钢筋混凝土伸臂梁设计精准计算优化设计打造高效钢筋混凝土伸臂梁
钢筋混凝土伸臂梁设计精准计算优化设计打造高效钢筋混凝土伸臂梁钢筋混凝土伸臂梁是在工程建设中常见的结构形式，它具备抗弯承载能力强、施工方便等优势。
在设计过程中，准确计算和优化设计是确保梁的质量和性能的重要保证。
本文将探讨钢筋混凝土伸臂梁的设计精准计算和优化设计的方法，旨在实现高效的钢筋混凝土伸臂梁施工。
一、正文1. 钢筋混凝土伸臂梁设计的基本原理和要求钢筋混凝土伸臂梁设计的基本原理是根据结构的受力特点和承载能力要求来确定梁的形式、尺寸和钢筋配筋。
其要求包括静力平衡、材料的合理使用以及满足施工工艺的要求等方面。
2. 钢筋混凝土伸臂梁的计算方法钢筋混凝土伸臂梁的计算方法主要包括受力分析和截面计算两个方面。
受力分析是确定梁所受的各个作用力和力矩，进而进行截面计算。
截面计算是根据梁的受力情况，计算出梁的截面尺寸、钢筋配筋等参数。
3. 钢筋混凝土伸臂梁的优化设计钢筋混凝土伸臂梁的优化设计是在满足强度和刚度要求的前提下，进一步优化结构，减少材料消耗和成本。
优化设计可以通过改变梁的尺寸、截面形状和钢筋配筋等方式来实现。
此外，采用高强混凝土、预应力钢筋等新材料和新技术也是优化设计的手段之一。
4. 钢筋混凝土伸臂梁的精准计算钢筋混凝土伸臂梁的精准计算是指在计算过程中，要充分考虑梁的各种受力情况和约束条件，采用合适的计算方法和计算工具，确保计算结果的准确性。
精准计算的关键在于正确选择截面计算理论和计算模型，合理设置边界条件和加载方式，并进行适当的验算和校核。
5. 钢筋混凝土伸臂梁的施工工艺钢筋混凝土伸臂梁的施工工艺要求具备高效、安全、经济等特点。
在施工中，应注重操作规程和技术要求的执行，合理安排施工流程，确保每个环节的质量和进度。
同时，加强施工现场的管理和监督，及时解决施工过程中的问题和难题，确保工程的质量和安全。
6. 钢筋混凝土伸臂梁的质量控制钢筋混凝土伸臂梁的质量控制是保证梁的使用性能和安全可靠的关键。
在施工过程中，应使用符合标准和规范要求的材料，严格执行施工规程和工艺要求。
钢筋混凝土伸臂梁设计中的梁形式与截面选择
钢筋混凝土伸臂梁设计中的梁形式与截面选择钢筋混凝土伸臂梁（或称伸缩臂梁）是常见于桥梁、大跨度建筑等工程中的一种梁结构形式。
它具有较大的跨度和悬挑长度，能够实现无立柱的横向支撑，适用于需要较大空间的建筑物。
在钢筋混凝土伸臂梁的设计中，梁形式和截面选择是至关重要的环节。
本文将探讨钢筋混凝土伸臂梁设计中的梁形式与截面选择，以帮助工程师更好地设计和构建这样的结构。
一、梁形式选择在钢筋混凝土伸臂梁设计中，梁形式的选择取决于以下几个因素：1. 跨度长度：伸臂梁适用于大跨度工程，但跨度长度的不同会对梁形式的选择有所影响。
通常，跨度超过30米的大跨度工程中常采用T形梁或箱形梁作为伸臂梁的形式。
2. 荷载条件：工程中的荷载条件包括静载荷、动载荷和温度荷载等。
这些荷载条件会直接影响梁的设计和截面选择。
对于承受较大荷载的梁，常采用箱形梁，以增加梁的刚度和承载能力。
3. 工程要求：不同的工程有不同的要求和约束条件，比如梁的自重限制、结构高度要求等。
在设计梁形式时需综合考虑这些要求，选择合适的结构形式。
二、截面选择在钢筋混凝土伸臂梁设计中，截面选择是一个复杂而关键的问题。
常用的截面形式有矩形截面、T形截面、箱形截面等，每种截面形式都有不同的特点和适用条件。
1. 矩形截面：矩形截面是最常见且简单的截面形式，在伸臂梁设计中应用广泛。
它具有较好的受力性能和经济性，适用于较小跨度、荷载较小的工程。
2. T形截面：T形截面的优势在于其底部宽度较大，能够提高梁的抗弯承载能力。
这种截面常用于具有较大跨度和较大荷载的工程，比如桥梁等。
3. 箱形截面：箱形截面是一种截面高度较大、底部宽度较宽的截面形式，具有较大的承载能力和刚度。
它适用于承受较大荷载和有较高刚度要求的结构，比如高铁桥梁等。
除了以上常见的截面形式，还有一些特殊形状的截面，比如Y形截面、I形截面等，也可以根据具体的工程需求选择适合的截面形式。
总结起来，钢筋混凝土伸臂梁在设计中，梁形式和截面选择是相互关联的。
钢筋混凝土伸臂梁设计伸臂梁设计中的常见问题与解决方案
钢筋混凝土伸臂梁设计伸臂梁设计中的常见问题与解决方案钢筋混凝土伸臂梁设计中的常见问题与解决方案钢筋混凝土伸臂梁是一种常用于桥梁和大跨度建筑的重要结构元素。
在设计和施工过程中，会遇到一些常见问题，本文将探讨这些问题，并提供相应的解决方案。
一、问题一：梁截面尺寸设计不合理梁截面尺寸是伸臂梁设计的关键参数，过小会导致强度不足，过大则会增加材料成本。
常见的解决方案是使用合理的截面尺寸，通过合理的布置钢筋和增加混凝土强度等方法来提高梁截面承载力。
二、问题二：伸臂段钢筋连接设计不合理伸臂段钢筋的连接设计直接影响到梁的整体性能。
常见问题包括连接节点强度不足、锚固长度不合适等。
解决方案包括采用合理的连接节点类型，增加钢筋锚固长度，并使用足够的键结构来增强连接强度。
三、问题三：伸臂段与悬臂段的连接设计问题伸臂梁通常由伸臂段和悬臂段组成，两者的连接设计也是设计中的关键。
常见问题包括接头刚度不足、受力不均匀等。
解决方案包括采用合理的接头类型，增加连接刚度，并在设计中考虑受力分布的均匀性。
四、问题四：伸臂梁的挠度控制问题伸臂梁在使用过程中容易出现挠度过大的问题，这会对梁的使用安全性和舒适性造成影响。
解决方案包括采用合理的截面形状、减小梁自重、增加钢筋数量等方法来控制梁的挠度。
五、问题五：施工技术问题伸臂梁的施工技术直接影响梁的质量和性能。
常见问题包括浇筑质量不合格、钢筋布置不规范等。
解决方案包括严格按照设计要求进行施工，加强施工质量控制，优化工艺流程等。
综上所述，钢筋混凝土伸臂梁设计中存在着一系列常见问题，但这些问题均有相应的解决方案。
通过合理的截面尺寸设计、合理的连接设计、挠度控制以及施工质量控制等方法，可以有效地解决这些问题，保证伸臂梁的性能和安全性。
设计人员和施工人员应密切合作，共同努力，为工程质量的提高而努力。
只有在不断总结和改进的基础上，钢筋混凝土伸臂梁的设计和施工才能更加科学、高效。
（注：此文章属于技术类文章，可能会提及一些专业术语，如有需要，可以根据具体情况进行增删修改，以符合实际需求。

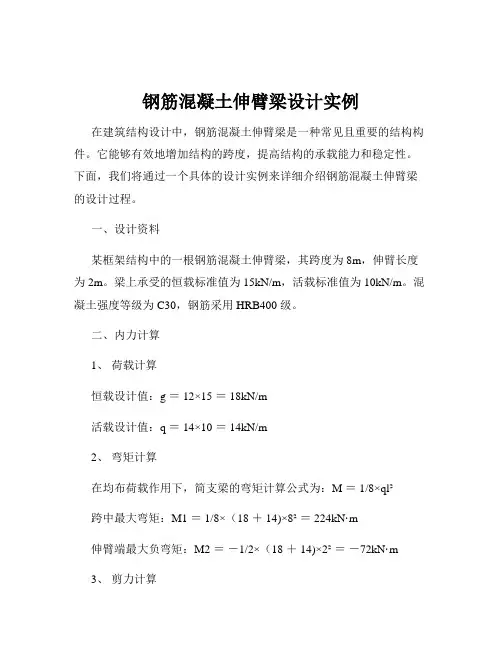

钢筋混凝土伸臂梁设计实例
钢筋混凝土伸臂梁设计实例在建筑结构设计中，钢筋混凝土伸臂梁是一种常见且重要的结构构件。
它能够有效地增加结构的跨度，提高结构的承载能力和稳定性。
下面，我们将通过一个具体的设计实例来详细介绍钢筋混凝土伸臂梁的设计过程。
一、设计资料某框架结构中的一根钢筋混凝土伸臂梁，其跨度为 8m，伸臂长度为 2m。
梁上承受的恒载标准值为 15kN/m，活载标准值为 10kN/m。
混凝土强度等级为 C30，钢筋采用 HRB400 级。
二、内力计算1、荷载计算恒载设计值：g ＝ 12×15 ＝ 18kN/m活载设计值：q ＝ 14×10 ＝ 14kN/m2、弯矩计算在均布荷载作用下，简支梁的弯矩计算公式为：M ＝ 1/8×ql²跨中最大弯矩：M1 ＝ 1/8×（18 ＋ 14)×8²＝ 224kN·m伸臂端最大负弯矩：M2 ＝－1/2×（18 ＋ 14)×2²＝－72kN·m3、剪力计算在均布荷载作用下，简支梁的剪力计算公式为：V ＝ 1/2×ql支座处最大剪力：V1 ＝ 1/2×（18 ＋ 14)×8 ＝ 128kN三、截面设计1、梁的截面尺寸初选根据经验，梁高一般取跨度的 1/10 1/18，梁宽一般取梁高的 1/2 1/3。
初选梁高 h ＝ 600mm，梁宽 b ＝ 250mm。
2、混凝土受压区高度计算根据正截面受弯承载力计算公式：α1fcbx ＝ fyAs其中，α1 为系数，对于 C30 混凝土，α1 ＝ 10；fc 为混凝土轴心抗压强度设计值；b 为梁宽；x 为混凝土受压区高度；fy 为钢筋抗拉强度设计值；As 为受拉钢筋面积。
3、钢筋面积计算将已知数据代入公式，计算出所需的受拉钢筋面积 As。
4、钢筋配置根据计算结果，选择合适的钢筋直径和根数进行配置。
四、斜截面受剪承载力计算1、复核截面尺寸根据公式：hw/b ≤ 4 时，V ≤ 025βcfcbh0其中，hw 为截面的腹板高度；βc 为混凝土强度影响系数。
钢筋混凝土伸臂梁设计例题
钢筋混凝土伸臂梁设计例题设计条件：某支承在370mm厚砖墙上的钢筋混凝土伸臂梁，其跨度为7m，伸臂长度为1.86m。
由楼面传来的永久荷载设计值为34.32kN/m，活荷载设计值为30kN/m。
采用混凝土强度等级C25，纵向受力钢筋为HRB335，箍筋和构造钢筋为HPB235。
试设计该梁并绘制配筋详图。
设计步骤：截面尺寸选择：按高宽比的一般规定，取梁的高为h=700mm，宽为b=250mm。
荷载计算：（1）永久荷载：包括梁自重和楼面传来的永久荷载。
梁自重标准值为2kN/m（包括梁侧15mm厚粉刷重），楼面传来的永久荷载标准值为34.32kN/m。
（2）活荷载：包括楼面活荷载和施工荷载。
楼面活荷载标准值为30kN/m，施工荷载标准值为100kN/m。
内力和内力包络图计算：（1）在均布恒载作用下，梁跨中弯矩为M1=34.32×7×7/8=204.67kN·m，支座弯矩为M2=2k×7/2=7kN·m。
因此，总弯矩M=M1+M2=211.67kN·m。
（2）在均布活载作用下，梁跨中弯矩为M3=30×7×7/8=196.88kN·m，支座弯矩为M4=100×7/2=350kN·m。
因此，总弯矩M'=M3+M4=546.88kN·m。
（3）绘制内力包络图，根据最大弯矩和剪力值确定截面尺寸和配筋。
由于本例题未给出具体配筋计算结果和配筋详图，因此无法提供具体数据。
配筋计算：根据最大弯矩和剪力值计算梁的配筋。
由于本例题未给出具体配筋计算结果和配筋详图，因此无法提供具体数据。
总结：通过以上步骤，可以完成钢筋混凝土伸臂梁的设计。
在设计过程中，需要注意选择合适的截面尺寸、合理计算各种荷载下的弯矩和剪力值，并依据内力包络图进行配筋计算。
本例题仅供参考，具体设计时应根据实际情况进行调整和完善。
钢筋混凝土伸臂梁设计中的力学计算与结构优化
钢筋混凝土伸臂梁设计中的力学计算与结构优化钢筋混凝土伸臂梁作为一种常见的结构构件，广泛应用于建筑工程中。
在设计过程中，力学计算和结构优化是确保梁的安全性能和承载能力的重要方面。
本文将探讨钢筋混凝土伸臂梁设计中的力学计算方法和结构优化的原理。
一、力学计算钢筋混凝土伸臂梁的力学计算主要包括强度计算和挠度计算两个方面。
1. 强度计算强度计算是钢筋混凝土伸臂梁设计中非常重要的一部分。
在强度计算中，需要考虑以下几个关键因素：（1）受力分析：对梁进行受力分析，确定受力情况，包括受弯、剪切、压力和拉力等。
（2）截面计算：根据受力分析结果，计算梁的截面特性，如截面面积、惯性矩和抵抗矩等。
（3）应力计算：根据受力和截面特性，计算梁的应力分布，确保梁材料在设计荷载下不会超过其承载能力。
2. 挠度计算挠度是钢筋混凝土伸臂梁设计中需要注意的另一个因素。
过大的挠度会影响梁的使用性能和结构的稳定性。
在挠度计算中，需要进行以下步骤：（1）计算荷载造成的挠度：根据设计荷载和梁的截面特性，计算荷载造成的初始挠度。
（2）调整荷载：根据使用要求调整设计荷载，在满足强度要求的前提下，尽量减小荷载对梁的影响。
（3）限制挠度：根据国家标准或行业规范，确定梁的最大允许挠度。
（4）验算挠度：根据设计荷载限制和梁的截面特性，验算梁的挠度，确保其不超过允许值。
二、结构优化钢筋混凝土伸臂梁的结构优化是提高梁的性能和效益的重要手段。
结构优化的主要目标是在满足设计要求的前提下，减小材料用量、提高承载能力和降低成本。
1. 材料选取与配置在结构优化中，材料的选择和配置是关键步骤。
需要根据设计要求和负荷情况，选择适当的钢筋和混凝土等材料，并合理配置，以满足强度和稳定性的要求。
2. 截面形式优化梁的截面形式也是结构优化的重要方面。
根据受力分析和挠度计算的结果，可以对梁的截面形式进行优化，以提高梁的承载能力和减小挠度。
3. 布置钢筋优化钢筋的布置对于钢筋混凝土伸臂梁的性能有着重要的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设 计 任 务 书设计题目 钢筋混凝土伸臂梁设计 学生姓名专业土木工程班级11土木本1设计要求：图所示钢筋混凝土伸臂梁，截面尺寸为h b ，计算跨度为mm 1l ，承受均布荷载设计值为kN/m 1q ，伸臂梁跨度为mm 2l ，承受均布荷载设计值为kN/m 2q ；采用混凝土等级见表，纵向受力钢筋为HRB400，箍筋为HPB300，试设计该梁并绘制配筋简图。
每位同学根据自己学号，取用相应的设计参数：学号q1(kN/m) q2(kN/m) l 1(m)l 2(m)bxh(mm*mm) 混凝土等级 1 65 150 6 2 300*650 c25 2 65 150 7 1.5 300*650 c35 3 65 150 6 2 300*650 c35 4 65 150 7 1.5 300*650 c25 5 65 150 6 2 250*700 c25 6 65 150 7 1.5 250*700 c35 7 65 150 6 2 250*700 c35 8 65 150 7 1.5 250*700 c25 9 65 145 6 2 300*650 c25 10 65 145 7 1.5 300*650 c35 11 65 145 6 2 300*650 c35 12 65 145 7 1.5 300*650 c25 13 65 145 6 2 250*700 c25 14 65 145 7 1.5 250*700 c35 15 65 145 6 2 250*700 c35 16 65 145 7 1.5 250*700 c25 17 65 135 6 2 300*650 c25 18 65 135 7 1.5 300*650 c35 19 65 135 6 2 300*650 c35 20 65 135 7 1.5 300*650 c25 21 65 135 6 2 250*700 c25 22 65 135 7 1.5 250*700 c35 23 65 135 6 2 250*700 c35 246513571.5 250*700 c2525 65 130 6 2 300*650 c2526 65 130 7 1.5 300*650 c3527 65 130 6 2 300*650 c3528 65 130 7 1.5 300*650 c2529 65 130 6 2 250*700 c2530 65 130 7 1.5 250*700 c3531 65 130 6 2 250*700 c3532 65 130 7 1.5 250*700 c2533 75 150 6 2 300*650 c2534 75 150 7 1.5 300*650 c3535 75 150 6 2 300*650 c3536 75 150 7 1.5 300*650 c2537 75 150 6 2 250*700 c2538 75 150 7 1.5 250*700 c3539 75 150 6 2 250*700 c3540 75 150 7 1.5 250*700 c2541 75 145 6 2 300*650 c2542 75 145 7 1.5 300*650 c3543 75 145 6 2 300*650 c3544 75 145 7 1.5 300*650 c2545 75 145 6 2 250*700 c2546 75 145 7 1.5 250*700 c3547 75 145 6 2 250*700 c3548 75 145 7 1.5 250*700 c2549 75 135 6 2 300*650 c2550 75 135 7 1.5 300*650 c3551 75 135 6 2 300*650 c3552 75 135 7 1.5 300*650 c2553 75 135 6 2 250*700 c2554 75 135 7 1.5 250*700 c3555 75 135 6 2 250*700 c3556 75 135 7 1.5 250*700 c2557 75 130 6 2 300*650 c2558 75 130 7 1.5 300*650 c3559 75 130 6 2 300*650 c3560 75 130 7 1.5 300*650 c2561 75 130 6 2 250*700 c2562 75 130 7 1.5 250*700 c3563 75 130 6 2 250*700 c3564 75 130 7 1.5 250*700 c25学生应完成的工作：独立完成计算书一份内容包括：1、梁的内力计算2、完成梁的配筋计算及配筋3、绘制梁的配筋简图参考文献阅读：1、《混凝土结构设计规范》GB50010—20102、《混凝土结构设计原理》上册任务下达日期：2009 年11 月15 日任务完成日期：2009 年11 月21 日指导教师（签名）：学生（签名）：钢筋混凝土伸臂梁设计题目：受均布荷载作用的伸臂梁，简支跨L1=7m，均布荷载的设计值q1=60KN/m，伸臂跨L2=1.5m,均布荷载的设计值q2=130KN/m,梁是支承情况如下图，梁截面尺寸b=300mm,h=650mm.混凝土的强度等级为C35，纵筋采用HRB335级钢筋，箍筋采用HPB235级钢筋，要求对梁进行配筋计算，并布置钢筋。
摘 要：通过对伸臂梁的内力进行分析研究，按照《规范》进行配筋计算，并画出梁的内力图，从而巩固钢筋混凝土梁的设计知识，加深对其认识。
Abstract ：Overhanging beam through the analytical study on the internal force, in accordance with the "norm" for reinforcement calculations and draw beam of the internal force diagram in order to consolidate the design of reinforced concrete beams of knowledge, deepen their understanding .关键词：混凝土，伸臂梁，配筋计算Keywords: Concrete, Cantilevers beam, Reinforcement calculation目 录1.内力计算…………………………………………………………7-8页 1.1 支座反力计算……………………………………………………7页 1.2 剪力设计值………………………………………………………8页2.配筋计算……………………………………………………………8页 2.1正截面受弯的配筋计算…………………………………………8页 2.2 斜截面受剪的配筋计算…………………………………………8页 2.3 伸臂梁的配筋图…………………………………………………9-11页 2.4 钢筋布置及延伸长度计算………………………………………12页计算书1.1 支座反力计算B 支座弯矩设计值： 222211130 1.5146.25m 22B M q l KN ==⨯⨯=⋅A 的支座反力： 11111/607146.57189122A B R q l M l KN⋅=-=⨯⨯-÷=B 支座反力： 112607130 1.5189.1425.9B A R q l q R KN =--=⨯+⨯-=1.2 剪力设计值跨中最大弯矩M C 距A 支座的距离为：1/189.160 3.15A R q =÷=m垮中最大弯矩设计值： 21189.1 3.1560 3.152982C M KN m =⨯-⨯⨯=⋅A 支座剪力设计值： 2189.1600.185178A V KN =-⨯=KNB 左侧的剪力设计值： 1110.185607189.1600.185219.8L B A V q l R q KN =--⨯=⨯--⨯= B 右侧的剪力设计值： 22(0.185)170.95R B V q l KN =-=2.1 正截面受弯的配筋计算C35级混凝土 f c =16.7N/mm 2 设h 0=610mm HRB335级钢筋 f Y =300N/mm 2 max s ,α=0.39922016.73006101864.2c f bh KN m =⨯⨯=⋅截 面 跨中截面C 支座截面B 弯矩设计值M ()KN m ⋅ 298 146.25 20/s c M f bh α=0.160.078 11122s s r =〈+-∂〉()2mm0.912 0.96 0/S y s A M f r h =()2mm1785.5832.5 选用A S ()2mm1Φ20 As=1787.2 3Φ25 误差小于5%1Φ20 As=823 2Φ18 误差小于5%2.2 斜截面受剪的配筋计算C35级混凝土 f c =16.7N/mm 2 f t =1.57 N/mm 2 箍筋HPB235级钢筋 f yv =210N/mm 2 f y =300 N/mm 2 f t bh 0=15.7⨯300⨯610=287.3KN 0.7 f t bh 0=201KN0.25 f t bh 0=0.25⨯16.7⨯300⨯610=764KN最大剪力设计值： R B V =287.3KN<0.25f c bh 0=764KN 说明截面尺寸能用 计算截面A 支座边B 支座左侧 B 支座右侧剪力设计值（KN ）178 219.8 170.95 双肢Φ6箍筋，s=200000.7 1.25/CS t sv yv V f bh A sf h =+237.2 237.2237.2第一排弯起钢筋10.80.707Ssb y V V A f -=⨯⨯实配（mm 2）0 构造配 1Φ200 0 0 0 0 0设第一排弯筋弯起点距支座中线900mm ，该点V(KN) A sb2实配（mm 2）2.3 伸臂梁的配筋图伸臂梁的M 图：M 图及抵抗M 图：梁的配筋图：伸臂梁的剪力图：1 22.4 钢筋布置及延伸长度计算:AC段跨中四根钢筋不宜截断，将其中1Φ20<1>号钢筋距支座中线900mm处弯起，其余1Φ25<2>号钢筋,2Φ25<3>号钢筋伸入A支座距构件边缘25mm处，锚固长度370-25=345mm>las=12d=300mm，可以。
BC段+M 配筋中<1>号钢筋截断，其理论断点F至其充分利用点G距离3.15-1.835=1315mm,由于V<0.7 f t bh0，截断钢筋的延伸长度l d=1.2l a=642mm。
