电力电子技术期末总结
归纳总结电力电子技术（模板）
归纳总结电力电子技术归纳总结电力电子技术篇一：电力电子技术重要公式总结单相半波可控整流带电阻负载的工作情况：a u 1i Rd b cd e电阻负载的特点：电压与电流成正比，两者波形相同。
触发延迟角：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用a表示,也称触发角或控制角。
导通角：晶闸管在一个电源周期中处于通态的电角度，用θ表示。
直流输出电压平均值：1Ud? 2? ?? ?2U21?c s?2U2sin?td(?t)?(1?c s?)?0.45U2 2?2(3-1)VT的a 移相范围为180?通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式简称相控方式。
带阻感负载的工作情况：b c de f阻感负载的特点：电感对电流变化有抗拒作用，使得流过电感的电流不发生突变。
续流二极管数量关系： Id VT????Id 2? 12? （3-5）（3-6）（3-7）I VT?IdV DR?????Id(?t)?2?Id? 2d ????Id2?12?IV DR??? 2?????? Id(?t)?I d（3-8） 2? 2d a bc d ei f gV 单相半波可控整流电路的特点：1．V T的a移相范围为180?。
2.简单，但输出脉动大，变压器二次侧电流中含直流分量，造成变压器铁芯直流磁化。
3.实际上很少应用此种电路。
4.分析该电路的主要目的建立起整流电路的基本概念。

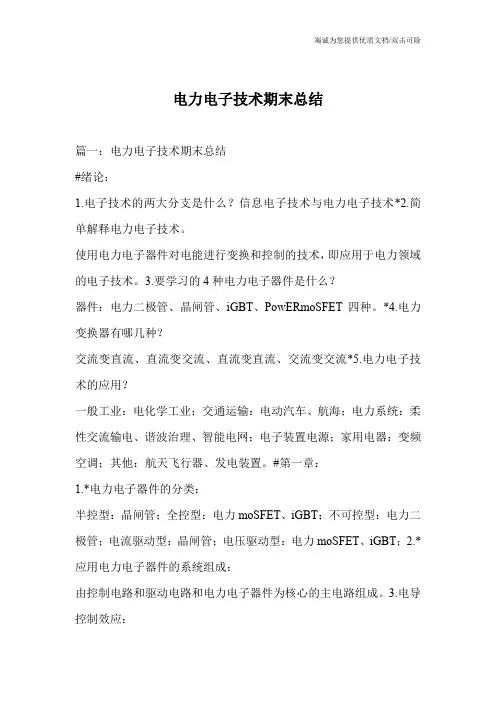

电力电子技术期末总结
电力电子技术期末总结篇一：电力电子技术期末总结#绪论：1.电子技术的两大分支是什么？信息电子技术与电力电子技术*2.简单解释电力电子技术。
使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。
3.要学习的4种电力电子器件是什么？器件：电力二极管、晶闸管、iGBT、PowERmoSFET四种。
*4.电力变换器有哪几种？交流变直流、直流变交流、直流变直流、交流变交流*5.电力电子技术的应用？一般工业：电化学工业；交通运输：电动汽车、航海；电力系统：柔性交流输电、谐波治理、智能电网；电子装置电源；家用电器：变频空调；其他：航天飞行器、发电装置。
#第一章：1.*电力电子器件的分类：半控型：晶闸管；全控型：电力moSFET、iGBT；不可控型：电力二极管；电流驱动型：晶闸管；电压驱动型：电力moSFET、iGBT；2.*应用电力电子器件的系统组成：由控制电路和驱动电路和电力电子器件为核心的主电路组成。
3.电导控制效应：电导控制效应使得Pn结在正向电流较大时压降仍然很低，维持在1v 左右，所以正向偏置的Pn结表现为低阻态。
5.电力二极管的主要参数：正向平均电流iF(aV)、正向压降UF、反向重复峰值电压URRm、最高工作结温TJm、反向恢复时间trr、浪涌电流iFSm6.电力二极管的类型：普通二极管、快恢复二极管、肖特基二极管7.晶闸管的静态特性和动态特性：aP1aKKGaaGa)b)J1J2J3aKn12n2KaP1n1P2n2Kb)GGP2c)a)u8.晶闸管的主要参数：电压定额、电流定额、动态参数9.电力moSFET的基本特征：Gdda)Gn沟道P沟道b)图1-20电力moSFET的转移特性和输出特性a)转移特性b)输出特性漏极电流id和栅源间电压UGS的关系称为moSFET的转移特性id较大时，id与UGS的关系近似线性，曲线的斜did率定义为跨导GfsGfs?dUid/aid/aTUGS/Va)GSTUdS/Vb)图1-20+UuuGuGuTib)图1-21a）10.iGBT基本特征：发射极栅极a)b)icGc)iGE(th)a)GE(1)开关速度高，开关损耗小。
电力电子技术总结
电力电子技术总结电力电子技术总结1晶闸管是三端器件，三个引出电极分别是阳极，门极和阴极。
2单向半波可控整流电路中，控制角α最大移相范围是0~180°3单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度是导通角 4在电感性负载三相半波可控整流电路中，晶闸管承受的最大正向电压为√6U2 5在输入相同幅度的交流电压和相同控制角的条件下，三相可控整流电路与单相可控整流电路比较，三相可控可获得较高的输出电压6直流斩波电路是将交流电能转化为直流电能的电路7逆变器分为有源逆变器和无源逆变器8大型同步发电机励磁系统处于灭磁运行时，三相全控桥式变流器工作于有源逆变9斩波器的时间比控制方式分为点宽调频，定频调宽，调宽调频三种 10 DC 变换的两种主要形式为斩波电路控制型和直交直电路 11在三相全控桥式变流电路中，控制角和逆变角的关系为α+β=π12三相桥式可控整流电路中，整流二极管在每个输入电压基波周期内环流次数为6次 13在三相全控桥式整流逆变电路中，直流侧输出电压Ud=-β 14在大多数工程应用中，一般取最小逆变角β的范围是β=30° 15在桥式全控有源逆变电路中，理论上你逆变角β的范围是0~30° 16单相桥式整流电路能否用于有源逆变电路中是17改变SPWM逆变器中的调制比，可以改变输出电压的幅值电流型逆变器中间直流环节贮能元件是大电感19三相半波可控整流电路能否用于有源逆变电路中？能20在三相全控整流电路中交流非线性压敏电阻过电压保护电路的连接方式有星型和三角形 21抑制过电压的方法之一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗 22为了利用功率晶闸管的关断，驱动电流后延应是一个负脉冲23 180°导电型电压源型三相桥式逆变电路，其换相是在同一桥臂的上下两个开关元件之间进行24改变SPWM逆变器的调制波频率，可以改变输出电压的基波频率。
25恒流驱动电路中抗饱和电路的主要作用是减小器件的存储时间，从而加快关断时间。

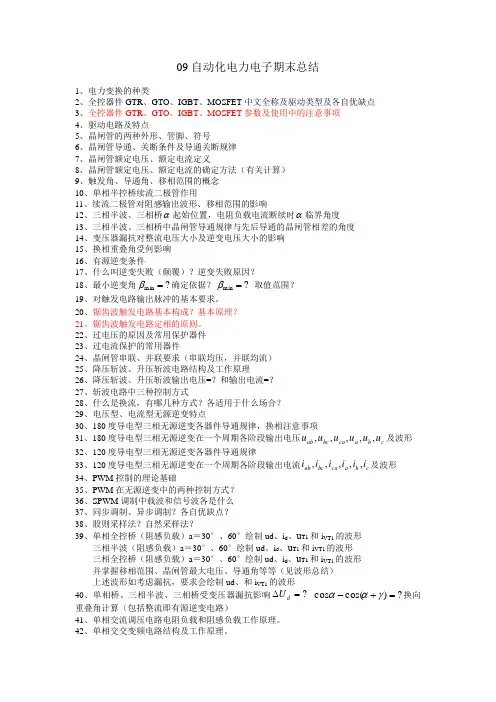

09电力电子期末总结
09自动化电力电子期末总结1、电力变换的种类2、全控器件GTR 、GTO 、IGBT 、MOSFET 中文全称及驱动类型及各自优缺点3、全控器件GTR 、GTO 、IGBT 、MOSFET 参数及使用中的注意事项4、驱动电路及特点5、晶闸管的两种外形、管脚、符号6、晶闸管导通、关断条件及导通关断规律7、晶闸管额定电压、额定电流定义8、晶闸管额定电压、额定电流的确定方法（有关计算）9、触发角、导通角、移相范围的概念10、单相半控桥续流二极管作用11、续流二极管对阻感输出波形、移相范围的影响12、三相半波、三相桥α起始位置，电阻负载电流断续时α临界角度13、三相半波、三相桥中晶闸管导通规律与先后导通的晶闸管相差的角度14、变压器漏抗对整流电压大小及逆变电压大小的影响15、换相重叠角受何影响16、有源逆变条件17、什么叫逆变失败（颠覆）？逆变失败原因？18、最小逆变角?min =β确定依据？?min =β 取值范围？19、对触发电路输出脉冲的基本要求。
20、锯齿波触发电路基本构成？基本原理？21、锯齿波触发电路定相的原则。
22、过电压的原因及常用保护器件23、过电流保护的常用器件24、晶闸管串联、并联要求（串联均压，并联均流）25、降压斩波、升压斩波电路结构及工作原理26、降压斩波、升压斩波输出电压=？和输出电流=？27、斩波电路中三种控制方式28、什么是换流，有哪几种方式？各适用于什么场合？29、电压型、电流型无源逆变特点30、180度导电型三相无源逆变各器件导通规律，换相注意事项31、180度导电型三相无源逆变在一个周期各阶段输出电压c b a ca bc ab u u u u u u ,,,,,及波形 32、120度导电型三相无源逆变各器件导通规律33、120度导电型三相无源逆变在一个周期各阶段输出电流c b a ca bc ab i i i i i i ,,,,,及波形34、PWM 控制的理论基础35、PWM 在无源逆变中的两种控制方式？36、SPWM 调制中载波和信号波各是什么37、同步调制、异步调制？各自优缺点？38、股则采样法？自然采样法？39、单相全控桥（阻感负载）a ＝30°、60°绘制ud 、i d 、u T1和i VT1的波形三相半波（阻感负载）a ＝30°、60°绘制ud 、i d 、u T1和i VT1的波形三相全控桥（阻感负载）a ＝30°、60°绘制ud 、i d 、u T1和i VT1的波形 并掌握移相范围、晶闸管最大电压、导通角等等（见波形总结）上述波形如考虑漏抗，要求会绘制ud 、和i VT1的波形40、单相桥、三相半波、三相桥受变压器漏抗影响?=∆d U ?)cos(cos =+-γαα换向重叠角计算（包括整流即有源逆变电路）41、单相交流调压电路电阻负载和阻感负载工作原理。
电工电子期末总结报告
电工电子期末总结报告一、引言电工电子是现代工程技术领域中的重要学科，研究电力系统的设计、电气设备的运行与维护，以及电子电路的设计与应用等方面。
本文将对本学期所学的电工电子课程进行总结，主要包括电力系统的基本概念及其分析、电气设备运行与维护、电子电路设计与应用等方面的内容。
二、电力系统的基本概念及其分析电力系统是一个由电力发电厂、输电线路、配电变压器和终端用户组成的系统，通过发电厂产生的电能经由输电线路输送给终端用户。
本学期我们学习了电力系统的基本概念，包括电力负荷、电流、电压、功率等概念，并学习了如何对电力系统进行分析。
首先，我们学习了电力负荷的概念和分类。
电力负荷是指电力系统中接受电能供应的设备或用户的总体需求，可以分为工业负荷、商业负荷和居民负荷等。
我们学习了如何根据负荷的特点进行负荷预测和电力系统规划，以保证电力系统的稳定运行。
其次，我们学习了电流和电压的概念及其计算方法。
电流是电荷在单位时间内通过导体截面的数量，而电压是单位电荷所具有的能量。
我们学习了如何根据电流和电压的大小计算电阻、电导和电流密度等参数，以及如何根据电流和电压的相位关系计算功率因素和功率。
最后，我们学习了功率的概念及其计算方法。
功率是电能随时间的变化率，是电力系统中的一个重要参数。
我们学习了如何根据电流和电压的大小和相位关系计算有功功率和无功功率，以及如何根据功率的大小和功率因素判断电力系统的负载能力和效率。
三、电气设备运行与维护电气设备是电力系统中的重要组成部分，包括发电机、变压器、断路器、电缆等。
本学期我们学习了电气设备的运行与维护，重点关注了发电机和变压器的工作原理和常见故障的检修方法。
首先，我们学习了发电机的工作原理和常见故障的检修方法。
发电机是将机械能转化为电能的设备，其工作原理是通过转子在磁场中的旋转产生电动势。
我们学习了发电机的结构和工作原理，以及如何通过检查转子、定子和励磁系统等部件来判断发电机是否正常工作。
电力电子技术总结完整版
电力电子技术总结HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、电力电子技术的概念：所谓电力电子技术就是应用于电力领域的电子技术。
2、电力电子技术的诞生是以1957年美国通用电气公司研制出第一个晶闸管为标志的。
3、晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。
对晶闸管电路的控制方式主要是相位控制方式，简称相控方式。
4、70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器件迅速发展。
5、全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。
6、把驱动、控制、保护电路和电力电子器件集成在一起，构成电力电子集成电路（PIC）。
第二章1、电力电子器件的特征◆所能处理电功率的大小，也就是其承受电压和电流的能力，是其最重要的参数，一般都远大于处理信息的电子器件。
◆为了减小本身的损耗，提高效率，一般都工作在开关状态。
◆由信息电子电路来控制 ,而且需要驱动电路。
◆自身的功率损耗通常仍远大于信息电子器件，在其工作时一般都需要安装散热器2、电力电子器件的功率损耗3、电力电子器件的分类（1）按照能够被控制电路信号所控制的程度◆半控型器件：主要是指晶闸管（Thyristor ）及其大部分派生器件。
器件的关断完全是由其在主电路中承受的电压和电流决定的。
◆全控型器件：目前最常用的是 IGBT 和Power MOSFET 。
通过控制信号既可以控制其导通，又可以控制其关断。
◆不可控器件：电力二极管（Power Diode ） 不能用控制信号来控制其通断。
（2）按照驱动信号的性质◆电流驱动型 ：通过从控制端注入或者抽出电流来实现导通或者关断的控制。
通态损耗断态损耗开关损耗 开通损耗关断损耗◆电压驱动型仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。
电工电子技术总结5篇
电工电子技术总结5篇电工电子技术总结1本人在多年的工作中，根据变电所实际情况，发现各变电所的缺陷及整改之处，注意到有不少故障是各种低压电器经期使用其元件老化并缺乏经常性维护而产生的。
以下是通过本人在检修工作中的一些实例来说明低压电器的故障检修及要领。
一、常用电压电器故障的几个检修实例1、电压断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。
此时要调整操作机构，使动触头完全插入静触头。
通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。
检修此故障一定要注意安全，严防电弧对人和设备的危害。
检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。
此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。
2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。
应立即停车检修。
触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。
此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。
通电衔铁不吸合。
如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。
可拆下线圈按原数据重新绕绕制后浸漆烘干。
3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。
此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。
排除故障后，更换合适的热继电器、注意后重新调整整定值。
热继电器“误”动作。
这种故障原因一般有以下几种：整定值偏小，以致未过载就动作;电动机启动时间过长，使热继电器在启动过程中动作;操作频率过高，使热元件经常受到冲击。
重新调整整定值或更换适合的热继电器解决。
热继电器“不”动作。
这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。
电力电子期末总结
电力电子期末总结一、引言电力电子是一门研究电力调节和控制的技术学科，介于电力工程和电子技术之间。
随着电力系统的发展和现代电子技术的进步，电力电子技术在电力系统中的应用越来越广泛，对提高电力系统的可靠性、灵活性和效率起到了极为重要的作用。
经过这个学期的学习，我对电力电子技术有了更深入的了解。
本文将对我在这门课程中学到的知识进行总结，并对未来的发展做一些展望。
二、学习内容总结在本门课程中，我们主要学习了电力电子技术的基本概念、原理和应用。
具体来说，主要包括以下几个方面的内容：1. 电力电子器件：我们学习了各种电力电子器件的工作原理和特点，包括可控硅、IGBT、MOSFET等。
我们了解了它们在电力电子系统中的应用，例如逆变器、整流器等。
2. 电力电子拓扑结构：我们学习了多种不同的电力电子拓扑结构，例如升压变换器、降压变换器、桥式整流器等。
我们了解了它们的工作原理和特点，并学习了如何设计和优化这些电路。
3. 电力电子控制：我们学习了电力电子系统的控制方法和技术。
我们了解了传统的PID控制方法和现代控制方法，例如模糊控制、神经网络控制等。
我们也学习了电力电子系统中的电流控制、功率控制等技术。
4. 电力电子应用：我们学习了电力电子技术在电力系统中的各种应用，例如变频调速技术、无功补偿技术、电力质量控制等。
我们了解了它们的原理和优势，并学习了如何应用和实现这些技术。
通过这门课程的学习，我不仅对电力电子技术的基本概念和原理有了更深入的了解，而且也学会了如何应用这些知识解决实际问题。
在实验课中，我们进行了一些实际的电力电子系统设计和调试，加深了对理论知识的理解和实践能力的培养。
三、未来发展展望电力电子技术在电力系统中发挥着越来越重要的作用，未来的发展前景非常广阔。
我认为，未来电力电子技术的发展主要集中在以下几个方面：1. 提高电力电子系统的效率：随着节能环保的要求越来越高，电力电子系统的效率也成为了一个重要的指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
#绪论：1. 电子技术的两大分支是什么？信息电子技术与电力电子技术*2. 简单解释电力电子技术。
使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。
3. 要学习的4种电力电子器件是什么？器件：电力二极管、晶闸管、IGBT、POWER MOSFET 四种。
*4. 电力变换器有哪几种？交流变直流、直流变交流、直流变直流、交流变交流*5. 电力电子技术的应用？一般工业：电化学工业；交通运输：电动汽车、航海；电力系统：柔性交流输电、谐波治理、智能电网；电子装置电源；家用电器：变频空调；其他：航天飞行器、发电装置。
#第一章：1.*电力电子器件的分类：半控型：晶闸管；全控型：电力MOSFET、IGBT；不可控型：电力二极管；电流驱动型：晶闸管；电压驱动型：电力MOSFET、IGBT；2.*应用电力电子器件的系统组成：由控制电路和驱动电路和电力电子器件为核心的主电路组成。
3.电导控制效应：电导控制效应使得PN结在正向电流较大时压降仍然很低，维持在1v左右，所以正向偏置的PN结表现为低阻态。
4.电力二极管的基本特征：5. 电力二极管的主要参数：正向平均电流IF(AV)反向恢复时间trr 、浪涌电流IFSM6. 电力二极管的类型：普通二极管、快恢复二极管、肖特基二极管7. 晶闸管的静态特性和动态特性：AA GGK Kb)c)a)AGK KGA P 1N 1P 2N 2J 1J 2J 3AP 1AGK N 1P 2P 2N 1N 2a)b)u8. 晶闸管的主要参数：电压定额、电流定额、动态参数9.电力MOSFET 的基本特征：G DP 沟道b)a)GD N 沟道图1-20a)b)I D /AT U GS /VU DS /V GS T I D /Aa ）b )图1-21+U i u u GS uu T10. IGBT 基本特征：a)发射极栅极GI Cb )Gc )图1-20 电力MOSFET 的转移特性和输出特性 a) 转移特性 b) 输出特性漏极电流ID 和栅源间电压UGS 的关系称为MOSFET 的转移特性ID 较大时，ID 与UGS 的关系近似线性，曲线的斜率定义为跨导Gfsa )I GE(th)GE(1) 开关速度高，开关损耗小。
在电压1000V 以上时，开关损耗只有GTR 的1/10，与电力MOSFET 相当 (2) 相同电压和电流定额时，安全工作区比GTR 大，且具有耐脉冲电流冲击能力 (3) 通态压降比VDMOSFET 低，特别是在电流较大的区域 (4) 输入阻抗高，输入特性与MOSFET 类似(5) 与MOSFET 和GTR 相比，耐压和通流能力还可以进一步提高，同时保持开关频率高的特点优点：开关速度高，输入阻抗高，为电压驱动，驱动功率小，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低，安全工作区：正偏安全工作区（FBSOA ）——最大集电极电流、最大集射极间电压和最大集电极功耗确定 反向偏置安全工作区（RBSOA ）——最大集电极电流、最大集射极间电压和最大允许电压上升率duCE/dt 确定11、电力电子器件的驱动基本任务、作用和隔离方法：1.将信息电子电路传来的信号按控制目标的要求，转换为加在电力电子器件控制端和公共端之间，可以使其开通或关断的信号。
对半控型器件只需提供开通控制信号。
对全控型器件则既要提供开通控制信号，又要提供关断控制信号；2.使电力电子器件工作在较理想的开关状态，缩短开关时间，减小开关损耗，对装置的运行效率、可靠性和安全性都有重要的意义。
对器件或整个装置的一些保护措施也往往设在驱动电路中，或通过驱动电路实现；3.一般采用光隔离或磁隔离。
12、晶闸管的触发电路要求：触发脉冲的宽度应保证晶闸管可靠导通（结合擎住电流的概念）。
触发脉冲应有足够的幅度。
不超过门极电压、电流和功率定额，且在可靠触发区域之内。
应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。
1234R 22VD13、过电压的产生原因：外因过电压主要来自雷击和系统中的操作过程等外因；内因过电压主要来自装置内部器件的开关过程。
14、过电流保护的方法和第一保护措施：电子电路作为第一保护措施。
15、*缓冲电路（吸收电路）及其作用：抑制电力电子器件的内因过电压、du/dt 或者过电流、di/dt ，减少器件的开关损耗a)b)图1-38u i C#第二章1、整流电路中变压器T的作用：起变换电压和隔离的作用。
2、触发延迟角与导通角：触发延迟角：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用a表示,也称触发角或控制角；导通角：晶闸管在一个电源周期中处于通态的电角度称为导通角，用θ表示。
3、换相重叠角：换相过程持续的时间用电角度γ表示。
4、变压器漏感对整流电路的影响：（1）出现换相重叠角g ，整流输出电压平均值Ud降低。
（2）整流电路的工作状态增多；（3）晶闸管的di/dt 减小，有利于晶闸管的安全开通。
有时人为串入进线电抗器以抑制晶闸管的di/dt。
（4）换相时晶闸管电压出现缺口，产生正的du/dt，可能使晶闸管误导通，为此必须加吸收电路。
（5）换相使电网电压出现缺口，成为干扰源。
5、电力电子装置消耗无功对公共电网的危害：1、无功功率会导致电流增大和视在功率增加，导致设备容量增加；2、无功功率增加，会使总电流增加，从而使设备和线路的损耗增加；3、使线路压降增大，冲击性无功负载还会使电压剧烈波动。
6、电力电子装置产生的谐波对公共电网的危害：1、谐波使电网中的元件产生附加的谐波损耗，降低发电、输电及用电设备的效率，大量的3次谐波流过中性线会使线路过热甚至发生火灾。
2、谐波影响各种电气设备的正常工作，使电机发生机械振动、噪音和过热，使变压器局部严重过热，使电容器、电缆等设备过热、使绝缘老化、寿命缩短以至损坏；3、谐波会引起电网中局部的并联谐振和串联谐振，从而使谐波放大，会使上述1）和2）两项的危害大大增加，甚至引起严重事故；4、谐波会导致继电保护和自动装置的误动作，并使电气测量仪表计量不准确。
5、谐波会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量，导致信息丢失，使通信系统无法正常工作。
7、触发电路或触发电路的概念：8、触发电路的定相与关键： #第三章1、脉冲宽度调制：T 不变，变ton2、升压斩波电路升压的关键原因： （ ——升压比，调节其大小即可改变Uo 大小） #第四章1、单相交流调压电路电阻负载与阻感负载的移相范围：电阻：移相范围为0≤ a ≤π；阻感：Ф ≤ a ≤π（Ф= arctan(wL / R)） #第五章1、换流方式的种类：全控型器件：器件换流、晶闸管：电网换流、负载换流、强迫换流 #第六章1、同步调制与异步调制：异步调制——载波信号和调制信号不同步的调制方式；同步调制——N 等于常数，并在变频时使载波和信号波保持同步 #第七章1、零电压开关与零电流开关：零电压开关：使开关开通前其两端电压为零，则开关开通时就不会产生损耗和噪声，这种开通方式称为零电压开通，简称零电压开关。
零电流开关：使开关关断前其电流为零，则开关关断时也不会产生损耗和噪声，这种关断方式称为零电流关断，简称零电流开关。
#第一章1、晶闸管的触发电路要求： #第三章1、升压斩波电路原理：E t TE t t t U offoff off on o =+=off/t TRb)i i升压斩波电路能使输出电压高于电源电压的原因：一是L 储能之后具有使电压泵升的作用；二是电容C 可将输出电压保持住。
2、复合斩波电路和多相多重斩波电路：a)b)M电流可逆斩波电路：V1和VD1构成降压斩波电路，由电源向直流电动机供电，电动机为电动运行，工作于第1象限V2和VD2构成升压斩波电路，把直流电动机的动能转变为电能反馈到电源，使电动机作再生制动运行，工作于第2象限桥式可逆斩波电路：使V4保持通时，等效为图3-7a 所示的电流可逆斩波电路，向电动机提供正电压，可使电动机工作于第1、2象限，即正转电动和正转再生制动状态假设L 值很大，C 值也很大V 通时，E 向L 充电，充电电流恒为I1，同时C 的电压向负载供电，因C 值很大，输出电压uo 为恒值，记为Uo 。
设V 通的时间为ton ，此阶段L 上积蓄的能量为：E*I1*ton V 断时，E 和L 共同向C 充电并向负载R 供电。
设V 断的时间为toff ，则此期间电感L 释放能量为:（U0—E ）*I1*toff 稳态时，一个周期T 中L 积蓄能量与释放能量相等,即： （T/toff>1,所以为升压）Et T E t t t U off off off on o =+=使V2保持通时，V3、VD3和V4、VD4等效为又一组电流可逆斩波电路，向电动机提供负电压，可使电动机工作于第3、4象限oa) 电电电b) 电电3相3重斩波电路#第四章1、单相交流调压电路电阻和交流调功电路的原理与应用：交流调压电路——每半个周波控制晶闸管开通相位，调节输出电压有效值。
(用于开关控制、异步电动机软启动、异步电动机调速)交流调功电路——以交流电的周期为单位控制晶闸管通断，改变通断周期数的比，调节输出功率的平均值。
（用于电路的温度控制）2、单相交流调压电路带电阻与阻感性负载的特性分析：R图4-1图4-2 3、斩控式交流调压电路：L图4-7V VD图4-84、交流电力电子开关：a)图4-15b)图4-16u s i Cu C 12u VTu VTTSC 理想投切时刻原理说明 #第五章1、电压型逆变电路的特点：两个反并联的晶闸管起着把C 并入电网或从电网断开的作用 （图4-15a ）串联电感很小，用来抑制电容器投入电网时的冲击电流实际工程中，为避免电容器组投切造成较大冲击，一般把电容器分成几组（图4-15b ），可根据电网对无功的需求而改变投入电容器的容量TSC 实际上为断续可调的动态无功功率补偿器(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动 (2) 输出电压为矩形波，输出电流因负载阻抗不同而不同(3) 阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管 半桥逆变电路：优点：简单，使用器件少缺点：交流电压幅值Ud/2，直流侧需两电容器串联，要控制两者电压均衡 用于几kW 以下的小功率逆变电源 2、单相全桥逆变电路移相调压方式原理：a)b)图5-7VD 3VD 4u u u u i o u o#第六章1、PWM 控制技术中的面积等效原理：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同；冲量指窄脉冲的面积；效果基本相同，是指环节的输出响应波形基本相同；波形基本相同含义：低频段非常接近，仅在高频段略有差异2、单相桥式PWM 逆变电路的控制方式： uo 正半周，V1通，V2断，V3和V4交替通断， uo 总可得到Ud 和零两种电平uo 负半周，让V2保持通，V1保持断，V3和V4交替通断 uo 可得 -Ud 和零两种电平。
