光伏系统支架的设计方案
光伏支架结构设计
光伏支架结构设计摘要：本文结合相关工程实例，针对光伏支架的结构设计方法以及设计中遇到的具体问题进行研究和探讨，为之后的结构设计提供参考。
关键词：光伏支架；结构设计1引言随着能源产业的技术革新，以太阳能为代表的新能源综合利用项目得到大力发展，光伏发电成为了最具规模和发展前景的新兴产业。
本文以某光伏发电站为例，综合考虑地形、工程造价、光伏组件的安装方式、现场施工等因素，对光伏支架的结构设计进行研究和探讨。
2项目概况本工程为某丘陵地带新建光伏发电站，光伏发电系统采用光伏阵列运行方式。
每个光伏阵列由多组光伏组件矩阵以及箱变基础、机房等附属结构结构组成。
光伏支架是光伏组件的支撑结构，采用地上钢结构的形式，设计使用年限为25年。
3光伏支架设计3.1光伏支架结构体系及优化如图1所示，光伏支架的主要受力构件由横梁、斜梁、斜撑以及钢立柱组成。
光伏阵列中电池板的自重、风荷载、雪荷载等荷载通过横梁传递到斜梁上，再通过斜撑、钢柱将上部荷载传至支架基础。
该结构体系传力路径明确、施工安装简易的特点。
在以往的光伏支架的结构设计中，普遍采用双柱的结构形式[1]，荷载通过横梁传递给由斜杆和钢柱组成的的钢架。
对比两种结构形式后不难发现，本项目中的横向支架采用了单柱基础，前后支撑分别代替两根钢柱形成稳定的三角形支撑结构。
经核算该方案在用钢量上略大于以往工程中采用的双柱结构，但由于基础的数量减少了50%，极大地减少了基础施工部分的工程造价。
由此可见，结构体系和方案的优化对光伏发电项目有十分重要的意义。
图1 本工程光伏横向支架示意图图2某项目支架示意图3.2结构设计本工程地貌属于低山丘陵，地势南高北低，高差较大，为丘陵缓坡，场地类别为Ⅰ¬1类。
光伏阵列中，以22块晶硅电池组件，按照横向11列、竖向2行的方式设置一个光伏组单元。
依照光伏组件的排列和安装宽度，沿横向布置横梁用于直接承担电池板不同工况下的荷载，垂直方向布置横向支架, 其中斜梁的倾角为31度。
光伏板支架安装工程施工设计方案
光伏板支架安装工程施工设计方案一、工程概况本工程是一个光伏板、支架安装工程，位于县城的工业园区。
该工程建设的目的是利用太阳能发电，为园区提供清洁能源。
总装机容量为400kW，光伏板安装面积约为2000平方米。
工程施工设计方案主要包括施工工艺和施工步骤。
二、施工工艺1.布线工艺：按照光伏板的数量和布局设计布线方案。
将光伏板连接成串并与逆变器相连，同时连接到配电室。
布线时要确保光伏板之间的距离合适，避免相互阴影。
2.动力施工工艺：根据光伏板的数量和逆变器的要求，设计逆变器的数量和相应的布局，确保逆变器与光伏板的连接稳定可靠。
同时，充分考虑节能要求，合理布置线路和变压器。
3.支架安装工艺：根据现场情况，设计支架的数量和布局，确保光伏板能够最大化地吸收太阳能。
支架的安装应符合相关标准和规范，考虑风压、地基承载力等因素。
4.钢架搭设工艺：根据光伏板的数量和布局，设计钢架的数量和尺寸。
钢架的安装应符合相关标准和规范，确保支架的稳定性和安全性。
同时，要考虑钢架的防腐措施，增加其使用寿命。
5.输电线路工艺：设计输电线路的布局和安装方案，确保线路能够稳定地连接光伏板和逆变器。
考虑线路的电气特性，选用合适的导线和绝缘材料。
6.雇用合格的施工人员：为确保施工质量，必须雇用经验丰富、技术过硬的施工人员。
同时，要进行有针对性的培训，提高施工人员的安全意识和施工技术水平。
三、施工步骤1.现场勘测和测量：在施工前需要进行现场勘测和测量，确定光伏板、支架、线路和逆变器的具体位置和尺寸。
2.地基施工：根据支架的数量和布局，进行地基的施工。
地基的材料和强度需符合相关标准和规范。
3.支架安装：根据支架的数量和布局，进行支架的安装。
支架的安装应符合相关标准和规范，考虑风险控制和施工安全。
4.光伏板安装：将光伏板安装在支架上，确保光伏板的稳定性和安全性。
安装过程中要注意避免刮伤光伏板表面，确保光伏板的使用寿命。
5.联接线路：按照布线方案，将光伏板联接起来，并与逆变器相连。

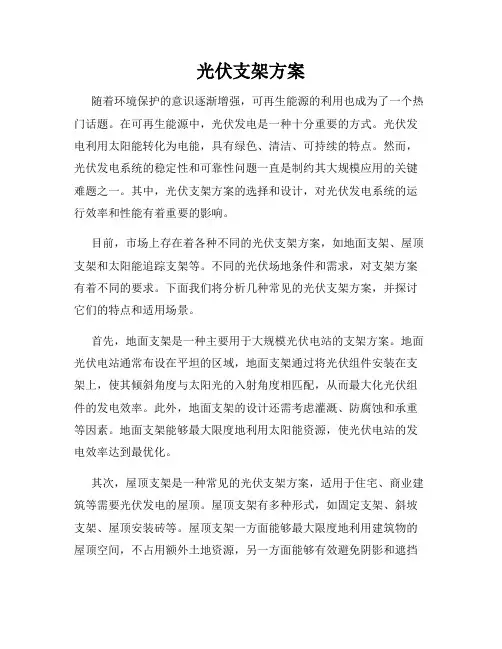

光伏支架方案
光伏支架方案随着环境保护的意识逐渐增强，可再生能源的利用也成为了一个热门话题。
在可再生能源中，光伏发电是一种十分重要的方式。
光伏发电利用太阳能转化为电能，具有绿色、清洁、可持续的特点。
然而，光伏发电系统的稳定性和可靠性问题一直是制约其大规模应用的关键难题之一。
其中，光伏支架方案的选择和设计，对光伏发电系统的运行效率和性能有着重要的影响。
目前，市场上存在着各种不同的光伏支架方案，如地面支架、屋顶支架和太阳能追踪支架等。
不同的光伏场地条件和需求，对支架方案有着不同的要求。
下面我们将分析几种常见的光伏支架方案，并探讨它们的特点和适用场景。
首先，地面支架是一种主要用于大规模光伏电站的支架方案。
地面光伏电站通常布设在平坦的区域，地面支架通过将光伏组件安装在支架上，使其倾斜角度与太阳光的入射角度相匹配，从而最大化光伏组件的发电效率。
此外，地面支架的设计还需考虑灌溉、防腐蚀和承重等因素。
地面支架能够最大限度地利用太阳能资源，使光伏电站的发电效率达到最优化。
其次，屋顶支架是一种常见的光伏支架方案，适用于住宅、商业建筑等需要光伏发电的屋顶。
屋顶支架有多种形式，如固定支架、斜坡支架、屋顶安装砖等。
屋顶支架一方面能够最大限度地利用建筑物的屋顶空间，不占用额外土地资源，另一方面能够有效避免阴影和遮挡对光伏组件的影响。
然而，屋顶支架需要注意建筑物结构的承重能力和防水问题，同时还需考虑工程安装的成本和时限。
除了地面支架和屋顶支架外，太阳能追踪支架是另一种常见的光伏支架方案。
太阳能追踪支架通过安装跟踪器，使光伏组件能够随着太阳的轨迹进行调整，以获得最大的太阳辐射能量。
太阳能追踪支架具有优化发电效率的特点，尤其适用于光照强度波动较大的地区。
然而，太阳能追踪支架的设计和制造相对复杂，成本也相对较高，需要更加精确的控制和维护。
除了以上几种常见的光伏支架方案外，还存在其他一些创新性的支架方案。
例如，水上光伏支架利用水面来散热，并提供了一种新的场地选择。
光伏系统支架的设计方案
光伏系统支架的设计方案一、设计原则：1.稳定性：支架的设计应具有足够的稳定性，能够承受太阳能板的重量、风力和其他外力的作用。
2.安全性：支架的设计应符合相关安全标准，能够经受住极端气候条件和自然灾害的考验。
3.可持续性：支架的设计应充分考虑材料的可再生性和回收利用性，减少对环境的负面影响。
二、材料选择：1.金属材料：常用的金属材料包括铝合金和镀锌钢。
铝合金具有轻质耐腐蚀的特点，适合应用在户外环境；镀锌钢具有较高的强度和耐腐蚀性，适合应用在恶劣气候条件下。
2.塑料材料：塑料材料具有重量轻、耐腐蚀、易加工的特点，适合应用在轻负载的光伏系统中。
三、结构设计：1.支撑结构：支架的支撑结构应根据光伏系统的尺寸和重量进行设计，可以采用单个支撑点或多个支撑点的结构。
2.固定方式：支架的固定方式可以选择地脚螺栓、地基桩、混凝土基座等，确保支架牢固稳定。
3.调节系统：支架应设计可以进行倾斜角度和方向调节的系统，以充分利用太阳能的角度和方向，提高能量转化效率。
4.风阻抗：支架应设计足够的风阻抗，以抵御强风对系统的影响。
5.环境适应性：支架的设计应考虑系统所处的环境特点，如温度变化、湿度等，选择合适的材料和防腐措施，以延长支架的使用寿命。
四、施工与维护：1.施工要求：支架的施工应符合相关的安全规范和工程施工要求，确保施工质量。
2.维护要求：支架的维护一般包括定期清洁太阳能板和支架结构、检查紧固件是否松动、检查地脚螺栓和基础是否稳固等。
3.可拆卸性：为了方便维护和更换损坏部件，支架的设计应考虑可拆卸性，并设置相应的连接件。
五、总结：光伏系统支架的设计方案应考虑稳定性、安全性和可持续性，制定相应的设计原则和材料选择，并进行结构设计和相关工程施工。
在光伏系统的运营过程中，需要定期进行维护和检查，确保支架的安全和正常运行。
通过科学合理的设计和施工，光伏系统支架可以为光伏发电提供良好的支撑结构。
光伏支架设计方案受力计算书-参考
（1） 恒载 G：
恒载包含太阳能板的重量和支架的自重。其中太阳能板总重量：
G1＝40P×20kg/P×9.8N/s2=7840N
支架自重根据计算不同的梁时分别施加。
（2） 风载 W：
根据《建筑结构荷载规范》（GB50009-2012）中对风荷载的规定如下（按承重结构
设计）：
wk z s z w0
应对称分布。下图为光伏组件的受力简图，剪力图与弯距图。
由剪力图可以得出：当 a=b 时，剪力 Q 取最小极值，为 qa。即横梁间距等于光伏
组件长度的一半。 由弯距图可以看出：当 a=b 时，弯距 M 极值为[0，-0.0625ql2]；
当 1 q(l 2 la) 1 qa 2 时，即 a 2 1l 时，弯距 M 极值为[0.0215ql2，-0.0215ql2]，因此当
l23 b2
3l22 b
)
R0 R1
R2
1 2
P(1
P(3
l1
5l2 b
l1
5l2 b
3l22 b2
3l22 b2
l23 b3
)
l23 b3
)
由剪力图中可以看出斜梁中分布了 6 个峰值，分别为：
当 0<b< l2 时
QQ10
Q5 Q4
P 2P
剪力极值 Qmax>P
Q2 Q3 R0 2P
数值 Q235B 4.705 23.059 12.935 35.994 32.862 29.138 7.016919238 7.913720914
单位
cm2 cm4 cm4 cm4 mm mm cm3 cm3
项目 屈服极限 σs 弹性横量 E 对 y 轴惯性半径 iy 对 z 轴惯性半径 iz 极惯性半径 ip 左端离质心距离 右端离质心距离 抗弯截面系数 Wz(左) 抗弯截面系数 Wz(右)

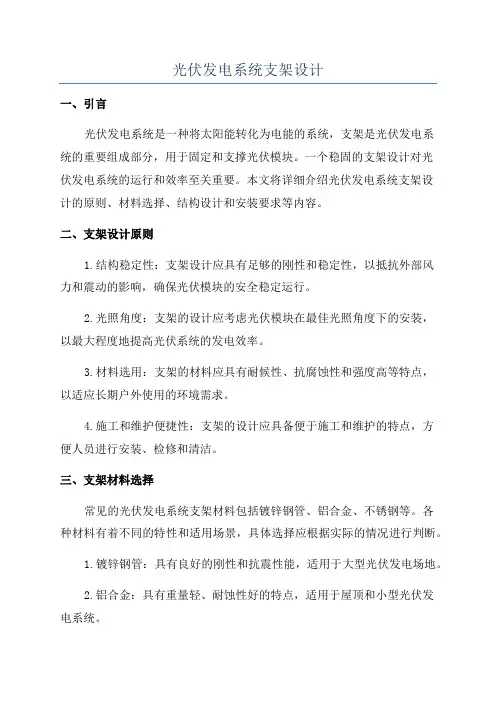

光伏发电系统支架设计
光伏发电系统支架设计一、引言光伏发电系统是一种将太阳能转化为电能的系统，支架是光伏发电系统的重要组成部分，用于固定和支撑光伏模块。
一个稳固的支架设计对光伏发电系统的运行和效率至关重要。
本文将详细介绍光伏发电系统支架设计的原则、材料选择、结构设计和安装要求等内容。
二、支架设计原则1.结构稳定性：支架设计应具有足够的刚性和稳定性，以抵抗外部风力和震动的影响，确保光伏模块的安全稳定运行。
2.光照角度：支架的设计应考虑光伏模块在最佳光照角度下的安装，以最大程度地提高光伏系统的发电效率。
3.材料选用：支架的材料应具有耐候性、抗腐蚀性和强度高等特点，以适应长期户外使用的环境需求。
4.施工和维护便捷性：支架的设计应具备便于施工和维护的特点，方便人员进行安装、检修和清洁。
三、支架材料选择常见的光伏发电系统支架材料包括镀锌钢管、铝合金、不锈钢等。
各种材料有着不同的特性和适用场景，具体选择应根据实际的情况进行判断。
1.镀锌钢管：具有良好的刚性和抗震性能，适用于大型光伏发电场地。
2.铝合金：具有重量轻、耐蚀性好的特点，适用于屋顶和小型光伏发电系统。
3.不锈钢：具有出色的耐候性和抗腐蚀性能，适用于海洋环境下的光伏发电系统。
四、支架结构设计支架的结构设计要满足以下几个方面的需求：1.稳定性：支架的结构设计应考虑系统在面临外界力的作用下的稳定性，可以采用三角形、框架或多柱结构等设计思路，增加整体的稳定性。
2.调节性：支架的结构设计应具有一定的调节性能，可以根据地面的不平整情况进行角度和高度的调整，以保证光伏模块的最佳光照角度。
3.可行性：支架的结构设计应考虑施工的可行性，易于安装和维修。
五、支架安装要求1.地面准备：在安装支架之前，需确保地面坚实平整，以便稳固地安装支架。
2.支架安装：按照设计要求和安装手册的指示进行支架的安装。
注意安装时的对位和固定，确保支架稳定可靠。
3.电缆布线：在安装完成支架后，进行电缆的布线工作。
电缆布线应整齐美观，并考虑到各类型线缆的防护和隔离要求。
光伏组件柔性支架技术方案
光伏组件柔性支架技术方案1.技术原理及方案设计1.1技术原理柔性支架采用两固定点之间张拉预应力钢绞线的方式，两固定点采用钢性基础提供反力,可实现10〜30m大间距。
这种设计可规避山地起伏、植被较高等不利因素,仅在合适的部位设置基础点并张拉预应力钢绞线；同时在水深较深的渔塘也可以在保持水位不动的条件下，实现基础及柔性支架的施工。
设计中，钢绞线作为组件安装的固定支架，计算时需考虑自重，以及风压、雪压不同荷载组合下的工况，并进行受力分析。
区别于传统支架的刚性变形要求的严格限制（主梁为L/250,次梁为L∕200[l]）,柔性支架对变形没有严格限制，目前可根据实际情况采用挠度容许值L/30〜L/15,在这种变形条件下不影响钢绞线的力学性能，因此，柔性支架可以更好地适应大跨度方案，同时可控制好总造价。
1.2基础设计方案柔性支架方案是把传统钢性支架方案的楝条改为钢绞线的方式，其特点是钢绞线采用先线法提供预拉力，组件安装后在不同工况受力条件下允许钢绞线有一定的变形（本文按挠度容许值L/30论述）,从而实现10〜30m的大跨度支架，可满足不同地形的需要。
由于钢绞线张拉预应力的存在，柱顶均会产生较大的水平拉力，导致基础底部弯矩较大，因此一般设计采用在柱顶用斜拉或支撑的方案平衡预拉力产生的水平力，以满足柱底抗倾覆的受力要求。
根据柔性支架的整体设计方案及受力特点，基础形式可采用图L图2两种形式。
1）基础方案L采用两个基础，一个是钢立柱基础，主要提供柔性支架竖向力的反力;另需配备一个斜拉索基础，承担钢绞线产生的水平力，并承担向上的拉力及向右的拉力，斜拉索基础属于配重式。
2）基础方案2：采用两个基础，一个是钢立柱基础，主要提供柔性支架竖向力的反力;另需配备斜撑柱基础，承担钢绞线产生的拉力，且钢绞线对斜撑柱基础产生向下压力及向右的推力。
斜撑柱基础底面积相对基础方案1略小。
1.3支架设计方案根据光伏组件的排布方式，柔性支架方案可分为横排和竖排两种（见图3、图4）;根据跨长可采用单跨和多跨的方案，但因场地条件限制，单跨往往不能满足需要，则需要采用二跨、三跨，甚至更多，中间支座可采用摇摆柱方式有效控制钢绞线的挠度。
光伏支架优化设计
光伏支架优化设计光伏支架是将太阳能电池板固定在地面或屋顶上的支撑结构，用于最大限度地吸收太阳能。
光伏支架设计的优化对于提高光伏发电系统的效率和可靠性至关重要。
首先，光伏支架的优化设计应考虑以下几个方面：1.结构材料的选择：光伏支架需要具备耐候性、耐腐蚀性和强度要求，常见的材料有铝合金、钢材和不锈钢等。
铝合金具有重量轻、耐腐蚀和可回收利用等优点，是目前使用最广泛的材料。
2.安装角度的确定：太阳能电池板的安装角度会直接影响光伏系统的发电效率。
在设计光伏支架时，应根据所处地区的纬度和倾斜角度来确定安装角度，以使太阳能电池板能最大限度地接受太阳辐射。
3.结构稳定性：光伏支架在面对恶劣天气条件时需要具备良好的稳定性。
支架的结构设计应考虑抗风性能，以防止强风对系统的破坏。
此外，还要考虑根基的稳固性以及地面或屋顶的承重能力。
4.维护和安全性考虑：光伏支架的设计应方便维护和保养。
例如，考虑到检修电池板和清理杂物的需要，可设计可移动的支架结构。
此外，还要考虑结构的安全性，以防止意外事故的发生。
5.成本效益：光伏支架的设计应兼顾质量和成本之间的平衡。
在材料选择、结构设计和制造工艺方面，应选取适合的方案，以降低制造成本并提高系统的寿命。
其次，光伏支架优化设计的方法主要包括结构分析、模拟仿真和优化算法等。
1.结构分析：对光伏支架的结构进行力学分析，确定其受力情况和强度要求，为后续设计提供依据。
常见的结构分析方法包括有限元分析和各向异性理论等。
2.模拟仿真：通过计算机模拟和仿真软件，对光伏支架进行性能分析和优化。
例如，可以利用仿真软件对支架结构在不同气候条件下的承载能力和稳定性进行仿真，以验证设计的合理性。
3.优化算法：应用优化算法对光伏支架进行优化设计，以实现最佳性能。
常见的优化算法包括遗传算法、粒子群算法和模拟退火算法等。
通过调整设计变量和约束条件，优化算法可以找到最优的支架设计方案。
最后，光伏支架优化设计的应用可以提高光伏发电系统的效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏系统支架的设计方案新能源科学与工程学院学院：新能源科学与工程学院专业班级:学生姓名：名字就不告诉你们了指导教师:实施时间：2013.11.18 —2013.11.22项目课程成绩:课程设计目的:课程设计是《光伏系统设计与施工》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。
在整个教学计划中，它也起着培养学生独立工作能力的重要作用。
课程设计不同于平时的作业，在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备计算，并要对自己的选择做出设计和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。
所以，课程设计是培养学生独立工作能力的有益实践。
通过课程设计，学生应该注重以下几个能力的训练和培养：1. 查阅资料，选用公式和搜集数据（包括从已发表的文献中和从生产现场中搜集）的能力；2. 树立既考虑技术上的先进性又考虑经济上的合理性正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力3. 用简洁的文字或清晰的图表来表达自己设计思想的能力4. 综合运用了以前所学的各门课程的知识（高数、CAC制图、机械制图、计算机等等）使相关学科的知识有机地联系起来;5. 运用太阳能光伏发电系统设计与施工中的知识解决工程中的实际问题。
二、课程设计日程安排:地点实施时间实习内容安排讲解任务、设计原理及要求主附西多媒体5 2013 年11月18日学生选定实验室电池组件对其长度及质量进行测量，讲解参观学习实验室屋顶主A210教室2013年11月19日及学习地面电站支架，对关键部位的连接进行深入观测。
针对新余地区的光伏并网电站，对给定的电池组件进行荷载计算，包括风压荷主A210教室2013年11月20日载计算，下载相关支架图片手绘制图纸出具图纸（用CAD制图），打印报告,主A210教室2013年11月21日请指导教师批阅并给出评语提交设计书、答辩报告书、分组交叉答主A210教室2013年11月22日2三| 、课程设计任务:1、光伏发电系统支架设计书2、光伏发电系统支架设计图纸：支架整体及侧面的CAD制图3、课程设计答四、课程设计成绩本课程设计成绩的评定为百分制，其中支架设计书/满分40、支架CAD®图的设计图纸满分30、课程设计答辩30 分。
课程设计的总成绩=光伏发电系统支架设计书+光伏发电系统支架设计图纸：支架整体及侧面的CAD®图+课程设计答辩成绩。
附件1：光伏发电系统支架设计书摘要随着世界各国太阳能发电的兴起，安装光伏系统已经成为光伏发电当中的一个重要组成部分，安装光伏系统是对太阳电池在各种环境当中如何进行稳定的发电、固定、最佳倾角的一个综合任务。
关键词光伏系统组件支架安装引言太阳能光伏组件支架是固定太阳能电池板的重要部件，在获得太阳能电池板最大发电效率的前提下，保证支架的安全可靠性是安装光伏组件人员需要考虑和研究的。
根据不同形式的太阳能光伏发电的需要，支架系统一般分为单立柱太阳能支架、双立柱太阳能支架、矩阵太阳能支架、屋顶太阳能支架、墙体太阳能支架、追踪系统系列支架等若干规格型号，同时按照不同的安装方式又分为地面安装系统、屋顶安装系统和建筑节能一体化支架安装系统。
本课题主要是对地面安装系统支架的设计，在设计中将会对系统的选址、支架 的夹角、支架的抗压强度、以及光伏组件支架系统的连接方式，材质，选型，做一 个全面的分析阐述。
1.1设计要求1.1.1光伏系统的选址针对新余市的地理位置，经过对土质的勘察，新余市土地1到2米的地表土层 为疏松土质，因此在安装光伏组件的时候，应该对土地进行深挖，使用混凝土底座,是对组件的一个固定，二是对光伏组件的一个配重，确保组件的稳定牢固。
图（1）混凝土底座1.12支架的夹角新余市的地理位置为北纬 27?33' ,28?05 '，东经114?29' ,115?24 '。
属亚 热带湿润性气候，具有四季分明、气候温和、日照充足、雨量充沛、无霜期长、严 冬较短的特征,年平均气温15. 3?,历史极端最高气温39. 1?,极端最低气温- 17. 7?;年降水量961 - 1048毫米,日最大降雨量214.2毫米；年日照时数1700小时，太阳辐射和日照时数较为匮乏，但可利用。
根据地理位置及新余市的气候条 件（如图2）可取最佳倾角为24度。
（参照：新余高专学报第15卷第6期2010年12 月，新余市LED 光伏照明系统最佳倾角的优化设计）最长连斜面辐射日照水平辐射相对参数气温续阴雨天量湿度量实数数年平13094KJ/13714KJ/29.74%-8416555 天均值? ? 4? % h 2.1. 支架材料的选用2.1.1 选用组件的参数电池类型多晶硅最大功率(Wp) 180W?3%工作电流(Amppt) 4.96A工作电压(Vmppt) 36.4V开路电压(Voc) 44.6V短路电流(Isc) 5.28A单个电池重量(kg) 15.6kg尺寸(mm X mm) 1580X 808X 402.1.2 支架结构系统的支架和结构设计，是为了电池组件有更好的朝向和让系统有更好的倾角，并且能够抵御自然界是对其影响，因此，结构必须牢固。
本次设计采用的是三角形和矩形相结合的结构。
太阳能电池板铺设在结构的斜面上，作为一个整体，所采用的钢为 C 型钢，三角钢，扁钢。
在系统的斜面固上固定太阳能电池板的材质则为不锈钢的铝合金。
各种钢筋之间采用焊接或螺丝固定。
i3T4SB㈣克畢图(2)支架的构成该支架设计采用混凝土作为底座的支撑，选用5根竖直支架作为主要支架来支撑，另外有3根底座支架及4根横向支架，再加上有3根横梁和拉杆来固定电池片，支架上有电池组件3块纵向放置，使得该组件成为一个完整的整体。
2.1.3钢材的选用钢材作为支架中最重要的组成部分，它的选择直接影响系统的使用寿命，而正确的选择钢材，不仅使得系统整体美观，还会节约成本、配重合理，增加使用年限。
以下是选取的表格。
支架组成部钢材的选择使用数量重量(kg)钢材的规格底座支架扁钢3 3 Q35B型热浸镀锌横向支架扁钢4 4.5 Q235B型热浸镀锌固定梁三角钢3 2.5 Q35B型热浸镀锌55-80卩m竖直支架三角钢5 3.5Q235B型热浸镀锌横梁铝合金3 2 AI6005-T5外表阳极氧化拉杆三角钢3 2.5 Q235B 型热浸镀锌螺丝低碳合金钢若干3.5 M14 X 40 2.2光伏支架强度的计算221.固定组件的负荷G（g取10N/kg）组件质量Gm=15.6kg X3=46.8kg=468N各钢架的质量:3X 3，4X 4.5+3X 2.5+5X 3.5+3X 2+3X 2.5=65.5kg=655N 其他结构材料: 螺母，螺栓等G=3.5kg=35N固定组件负荷:G=468+655+35=1158N2.2.2. 风压负荷(W)2W=1/2X (Cw X pX V X S) XaX I X J 0式中Cw-为风力系数通过查阅资料可知顺风时Cw=1.06,逆风时Cw=1.43;24 P—为空气密度=1.274N*s/m;V—为风速取新余最大40m/s;2S—面积=1.586 X 0.808 X 3=3.85m;1/5 a—为高度补正系数=（h/h）, 0h—为阵列的地面以上高度这里取值为2.5m,1/51/5h 为基准地面以上高度10m 所以a =(h/h)=(2.5/10)=0.758; 0I —为用途系数=本光伏发电系统为通常光伏发电系统所以系数取1;J —为环境系数=本光伏发电系统没有障碍物的平坦地，系数取 1.15。
当风从阵列前方吹来（顺风）的时候风压负荷W为2W=1/2X 1.06 X 1.274 X 40X 3.85 X 0.758 X 1 X 1.15=3625.5N 当风从阵列后万 吹来(逆风)的时候风压负荷 W 为12W=1/2X 1.43 X 1.274 X 40X 3.85 X 0.758 X 1 X 1.15=4890N 1 该风压对太阳能电池方阵作为上吹荷重起作用。
2.2.3.总负荷顺风时候总荷重 G+W=1158+3625.5=4783.5N 逆风时候总荷重 G- W=1158- 4890=-3732N 1图(3)悬空的支架设计支架的悬空设计有利于气流的流通，在遭遇大风天气时，不会对光伏系统造成 损伤，很好的对系统进行保护。
一pH•* J 』 QU A s因此，设计中采用的是悬空的支架设计建 ___________________ *1 f E 厶底座支架与竖直支架和固定梁之间的连接，底座支架与竖直支架采用的是焊接的方法，之间连接的是用三角钢(如左图)，竖直支架与固定梁之间则是采用螺丝连接，在支架上有相应的螺丝孔，安装方便简洁。
图(4)底座支架与竖直支架和固定梁之间的连接间使用螺丝连接，因为拉杆采用的是三8横梁与拉杆之角钢，适合打孔使用螺丝，螺丝采用的型号是M14< 40，使用配套垫片，横梁采用的是铝合金材质的导轨。
图(5)横梁与拉杆之间的连接固定梁与拉杆之间的连接同样采用的是M14X 40型号的螺丝，注意安装螺丝时要选用同种型号的垫片，螺丝要拧紧，防止松动。
图(6)固定梁与拉杆之间的连电池组件与横梁之间的连接，组件边框上有打好的配套螺丝孔，安装时直接将螺丝与横梁和组件边框相连接，同样要使用同种型号的垫片。
图(7)电池组件与横梁之间的连接 3.1设计评述及体会本次设计使用了大量CAD 绘图、图片、表格，来展现产品的各个特点，使得观 察者能够很清晰的明白设计者的用途，这是这次设计的一个特点，也是一个优点。
对于CAD 绘图来说是一个很好的表现形式，但是对于一个 CAD 初学者来说，系统的件I接1 11 >绘制光伏系统的三维图形，确实有点吃力，但经过这几天的边学边画，已经能够掌握一般的绘制方法，在这次设计中也是一个难得的收获。
设计中采用了很多其他的文献资料，这会使设计更加的有深度，更加的科学性，对于一个设计来说是很必要的，但对设计者来说这就要求有很好的收集资料的能力，学习他人的优点，善于总结。
通过这次的课程设计, 对于我们来说是一个很好的锻炼, 它锻炼了我的思考能力和耐心. 做这个课程设计除了需要一定知识的积累，还需要极大的耐心。
用所学知识设计生活中的东西，加深了对光伏系统设计的了解。
10参考文献1.【日】太阳光发电协会编太阳能光佚发电系统的设计与施工北京:科学出版社(2006(2. 混凝土平屋面光伏组件支架的连接设计祁建洲2012.53.格尔木200MW并网光伏电站组件支架基础的选择许建军科技报.2013.24. 新疆天华阳光农一师光伏电站项目光伏支架基础选型的探讨商长征科技向导.2013年第5期5.新余市LED光伏照明系统最佳倾角的优化设计李玲，廖卫兵，张发云，刘波, 杨祚宝新余高专学报第15卷第6期2010年12月附图2:太阳电池组件尺寸示意图（一张A4纸一页图）1112附图3:地面太阳电池组件支架示意图（一张A4纸一页图）1314附图4太阳电池组件分解示意图（一张A4纸一页图）S。
