移动式C形臂X射线机可行性论证报告

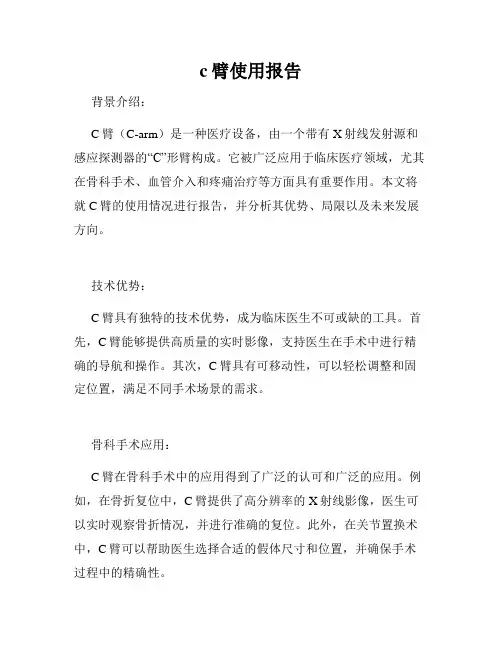

c臂使用报告
c臂使用报告背景介绍：C臂（C-arm）是一种医疗设备，由一个带有X射线发射源和感应探测器的“C”形臂构成。
它被广泛应用于临床医疗领域，尤其在骨科手术、血管介入和疼痛治疗等方面具有重要作用。
本文将就C臂的使用情况进行报告，并分析其优势、局限以及未来发展方向。
技术优势：C臂具有独特的技术优势，成为临床医生不可或缺的工具。
首先，C臂能够提供高质量的实时影像，支持医生在手术中进行精确的导航和操作。
其次，C臂具有可移动性，可以轻松调整和固定位置，满足不同手术场景的需求。
骨科手术应用：C臂在骨科手术中的应用得到了广泛的认可和广泛的应用。
例如，在骨折复位中，C臂提供了高分辨率的X射线影像，医生可以实时观察骨折情况，并进行准确的复位。
此外，在关节置换术中，C臂可以帮助医生选择合适的假体尺寸和位置，并确保手术过程中的精确性。
血管介入应用：C臂在血管介入中扮演着重要的角色。
它可以帮助医生准确定位病变部位，并进行放射学导向下的介入治疗。
例如，在经皮腔内冠脉血管介入治疗中，C臂提供了清晰的心血管解剖结构图像，帮助医生选择合适的血管导管，并进行血管成形术或支架植入术。
疼痛治疗应用：除了以上两个方面，C臂在疼痛治疗中也发挥着重要的作用。
例如，在神经根射频消融术中，C臂能够提供高分辨率的图像，帮助医生准确定位疼痛源并进行精准的热消融治疗。
此外，在脊柱植入术中，C臂也可以提供实时影像指导医生放置螺钉或钢板，确保手术过程的准确性和安全性。
局限与未来展望：尽管C臂在临床医疗中有着广泛的应用，但也存在一些局限性。
首先，由于C臂使用X射线，对患者和医生可能造成一定的辐射风险，因此在使用中需要控制辐射剂量，并注意安全。
其次，C臂设备相对较大，占用一定的空间，导致其可移动性有所限制。
此外，C臂的价格也相对较高，限制了一些医疗机构的采购能力。
然而，随着科技的进步和创新，C臂有着广阔的未来发展空间。
首先，不断改进的X射线成像技术和影像处理算法将提高C臂影像的质量和分辨率，更好地支持手术操作。

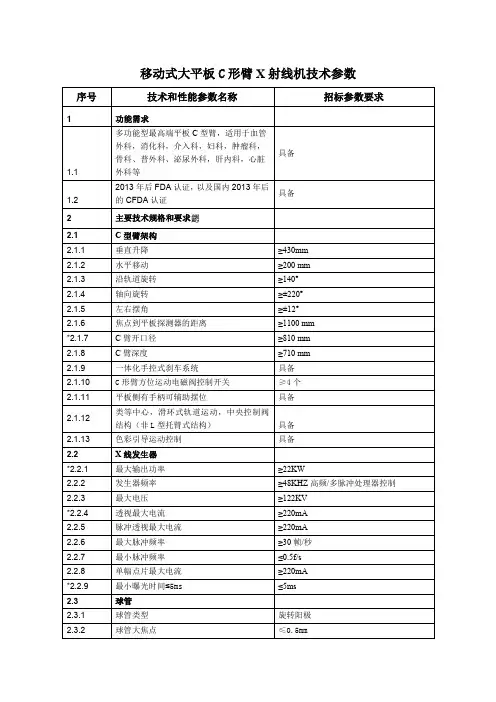

移动式大平C形臂X射线机技术参数
C形臂方位运动电磁阀控制开关
≥4个
2.1.11
平板侧有手Байду номын сангаас可辅助摆位
具备
2.1.12
类等中心，滑环式轨道运动，中央控制阀结构（非L型托臂式结构）
具备
2.1.13
色彩引导运动控制
具备
2.2
X线发生器
*2.2.1
最大输出功率
≥22KW
2.2.2
发生器频率
≥48KHZ高频/多脉冲处理器控制
2.2.3
2.11
国内知名品牌介入诊疗手术台（含铅帘）壹台
2.11.1
床面板尺寸
2450㎜×465㎜×40㎜
2.11.2
床面距地高度（电动）
795～1040㎜
2.11.3
升降行程（电动）
270㎜
2.11.4
床板无金属长度
1100㎜
2.11.5
床板可透视长度
1400㎜
2.11.6
纵向头部外伸
1450mm
2.11.7
具备
2.8.5
存贮图像容量（内置工作站硬盘存储）
≥100000幅
2.8.6
具备USB导出功能
具备
2.9
操控部件
*2.9.1
触摸屏控制面板尺寸
≥10英寸
2.9.2
触摸屏控制面板分辨率
≥1280x800 Pixels
2.9.3
同屏触控登记功能
具备
2.9.3.1
同屏触控登记新病人功能
具备
2.9.3.2
同屏触控急诊登记功能
纵向足部外伸
810mm
2.11.8
纵向行程
800 mm

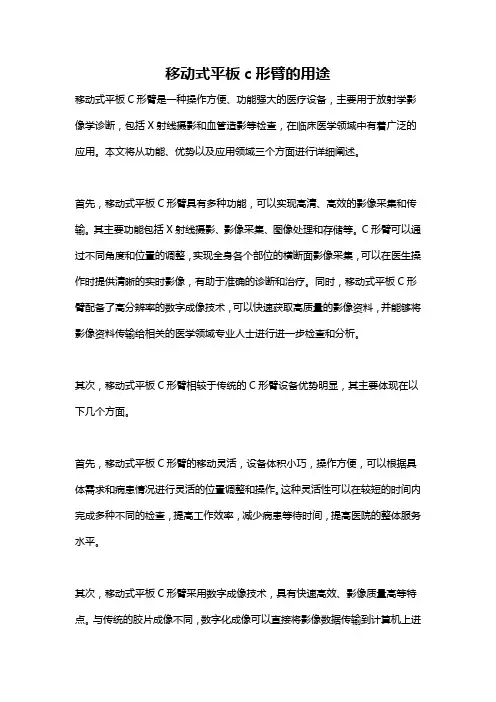

移动式平板c形臂的用途
移动式平板c形臂的用途移动式平板C形臂是一种操作方便、功能强大的医疗设备，主要用于放射学影像学诊断，包括X射线摄影和血管造影等检查，在临床医学领域中有着广泛的应用。
本文将从功能、优势以及应用领域三个方面进行详细阐述。
首先，移动式平板C形臂具有多种功能，可以实现高清、高效的影像采集和传输。
其主要功能包括X射线摄影、影像采集、图像处理和存储等。
C形臂可以通过不同角度和位置的调整，实现全身各个部位的横断面影像采集，可以在医生操作时提供清晰的实时影像，有助于准确的诊断和治疗。
同时，移动式平板C形臂配备了高分辨率的数字成像技术，可以快速获取高质量的影像资料，并能够将影像资料传输给相关的医学领域专业人士进行进一步检查和分析。
其次，移动式平板C形臂相较于传统的C形臂设备优势明显，其主要体现在以下几个方面。
首先，移动式平板C形臂的移动灵活，设备体积小巧，操作方便，可以根据具体需求和病患情况进行灵活的位置调整和操作。
这种灵活性可以在较短的时间内完成多种不同的检查，提高工作效率，减少病患等待时间，提高医院的整体服务水平。
其次，移动式平板C形臂采用数字成像技术，具有快速高效、影像质量高等特点。
与传统的胶片成像不同，数字化成像可以直接将影像数据传输到计算机上进行处理和存储，不仅方便了医生的操作，也减少了像片的消耗和二次曝光的风险，提高了影像的质量和可靠性。
再次，移动式平板C形臂具有较低的辐射剂量，有助于减少对病患和医务人员的辐射伤害。
传统的C形臂设备由于辐射剂量的高和使用不当可能对病患和医务人员造成辐射伤害，而移动式平板C形臂可以通过优化的成像参数和精确的技术操作来减小辐射剂量，降低辐射风险。
最后，移动式平板C形臂在医学领域有着广泛的应用。
首先，在放射学影像学诊断方面，可以应用于各种临床医学科室，如骨科、外科、内科、妇产科、心脏科等。
其次，在血管造影方面，移动式平板C形臂可以在血管疾病的诊治中提供准确的影像资料，并能够对血管进行精确的介入治疗。

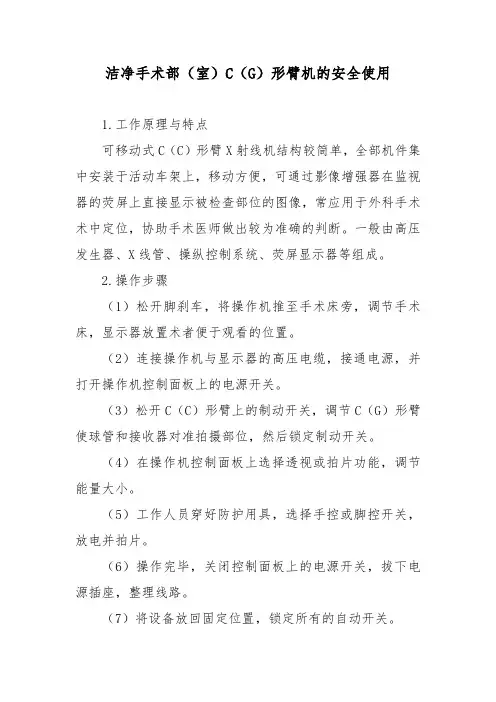

洁净手术部(室)C(G)形臂机的安全使用
洁净手术部（室）C（G）形臂机的安全使用1.工作原理与特点可移动式C（C）形臂X射线机结构较简单，全部机件集中安装于活动车架上，移动方便，可通过影像增强器在监视器的荧屏上直接显示被检查部位的图像，常应用于外科手术术中定位，协助手术医师做出较为准确的判断。
一般由高压发生器、X线管、操纵控制系统、荧屏显示器等组成。
2.操作步骤（1）松开脚刹车，将操作机推至手术床旁，调节手术床，显示器放置术者便于观看的位置。
（2）连接操作机与显示器的高压电缆，接通电源，并打开操作机控制面板上的电源开关。
（3）松开C（C）形臂上的制动开关，调节C（G）形臂使球管和接收器对准拍摄部位，然后锁定制动开关。
（4）在操作机控制面板上选择透视或拍片功能，调节能量大小。
（5）工作人员穿好防护用具，选择手控或脚控开关，放电并拍片。
（6）操作完毕，关闭控制面板上的电源开关，拔下电源插座，整理线路。
（7）将设备放回固定位置，锁定所有的自动开关。
3.安全使用注意事项（1）维护：保持清洁，防止灰尘引起X线管面放电而致球管破裂；勿使高压电缆过度弯曲或摩擦受损。
（2）操作人员须经正规培训，非专业人员勿随意使用或拆开机器。
（3）机器体积较大，移动不便，尽可能相对固定放置。
移动时防止臂部撞击而损害球管。
（4）X线的安全防护措施：手术间墙壁、地板、天花板必须有防X线透视的材料，并符合国家规定的防护标准。
同时备有可移动的铅挡板、铅衣、铅橡皮手套、铝颈围等。
室内人员尽量距离球管和患者2m以上，避免原发射线的照射。
手术间门外设警示标志，使用时打开手术间红色警示灯。
具体防护措施详见职业防护相关章节。
（5）术中的无菌管理：操纵过程中，严格执行无菌操作，可在手术区域另铺无菌单，待照射完毕后揭去，或在C （C）形臂机两头套上灭菌布套，以免污染手术区域。
移动式C形臂X射线机产品技术要求通用
移动式C形臂X射线机适用范围：OEC Elite MiniView 移动式 C 形臂 X 射线机用于提供四肢透视影像，不适用于乳腺成像。
1.1产品型号产品的基本组成包括移动式C形臂架(型号:5999100)、X射线发生器（型号:SB-80-200R）、平板探测器（型号:CD22M1111）、显像装置，限束器（型号:5999140）以及热敏打印机（选配）。
本产品主要部件技术特性和规范组成部件见表1。
表1 主要部件的技术特性和规范2.1 工作条件2.1.1环境条件a)环境温度 10℃～35℃；b)相对湿度 20% ～ 80%；c)大气压力 660hPa ～ 1060hPa。
2.1.2 电源条件a)电源电压：单相交流220V；b)电源频率：50Hz；c)电源内阻：≤0.6Ω；d)电源容量：1.2kVA。
2.2 电功率最大输出电功率：0.0128kW(80kV，160uA)；2.3加载因素及控制2.3.1 X射线管电压a)调节范围：40kV ～ 80kV （连续调节）b)偏差：≤10%2.3.2X射线管电流a)调节范围b)偏差：≤20%2.4 空气比释动能、空气比释动能率、空气比释动能面积乘积指示空气比释动能指示：偏差：≤35%空气比释动能率指示：偏差：≤35%空气比释动能面积乘积指示：偏差：≤35%2.5 X射线透视用X射线平板探测器入射面的空气比释动能率应小于100mR/min2.6 配有X射线平板探测器的X射线透视入射空气比释动能率a)入射空气比释动能率应小于5R/minb）最大空气比释动能率应小于10R/min2.7 带有X射线平板探测器的X射线机的低对比度分辨率低对比度分辨率值不大于4%。
2.8 软件功能a)患者信息管理: 创建、预约、检索、删除病人信息；b)图像获取及基本图像处理功能:图像存储、黑白反相、边缘增强、亮度对比度手动和自动调节；c)图像管理：图像查看、删除、DICOM存储及打印；d)图像标注、角度及距离测量；e)图像比对、局部放大；f)曝光剂量监测及管理功能；g)系统功能设置，系统锁定。

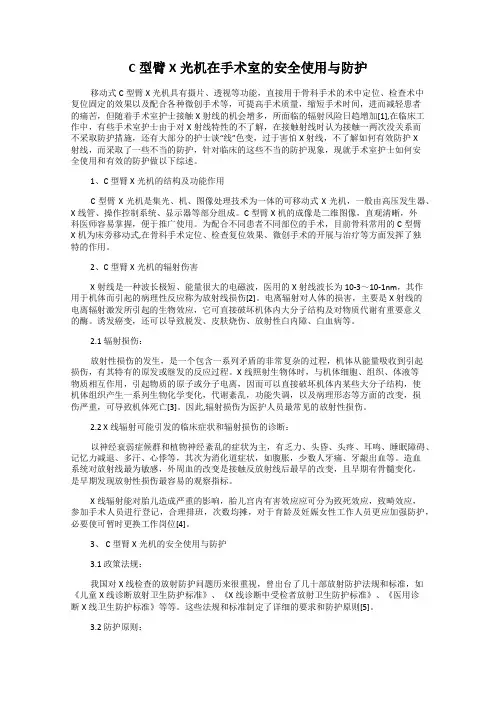

C型臂X光机在手术室的安全使用与防护
C型臂X光机在手术室的安全使用与防护移动式C型臂X光机具有摄片、透视等功能，直接用于骨科手术的术中定位、检查术中复位固定的效果以及配合各种微创手术等，可提高手术质量，缩短手术时间，进而减轻患者的痛苦，但随着手术室护士接触X射线的机会增多，所面临的辐射风险日趋增加[1],在临床工作中，有些手术室护士由于对X射线特性的不了解，在接触射线时认为接触一两次没关系而不采取防护措施，还有大部分的护士谈“线”色变，过于害怕X射线，不了解如何有效防护X射线，而采取了一些不当的防护，针对临床的这些不当的防护现象，现就手术室护士如何安全使用和有效的防护做以下综述。
1、C型臂X光机的结构及功能作用C型臂X光机是集光、机、图像处理技术为一体的可移动式X光机，一般由高压发生器、X线管、操作控制系统、显示器等部分组成。
C型臂X机的成像是二维图像，直观清晰，外科医师容易掌握，便于推广使用。
为配合不同患者不同部位的手术，目前骨科常用的C型臂X机为床旁移动式,在骨科手术定位、检查复位效果、微创手术的开展与治疗等方面发挥了独特的作用。
2、C型臂X光机的辐射伤害X射线是一种波长极短、能量很大的电磁波，医用的X射线波长为10-3～10-1nm，其作用于机体而引起的病理性反应称为放射线损伤[2]。
电离辐射对人体的损害，主要是X射线的电离辐射激发所引起的生物效应，它可直接破坏机体内大分子结构及对物质代谢有重要意义的酶。
诱发癌变，还可以导致脱发、皮肤烧伤、放射性白内障、白血病等。
2.1辐射损伤：放射性损伤的发生，是一个包含一系列矛盾的非常复杂的过程，机体从能量吸收到引起损伤，有其特有的原发或继发的反应过程。
X线照射生物体时，与机体细胞、组织、体液等物质相互作用，引起物质的原子或分子电离，因而可以直接破坏机体内某些大分子结构，使机体组织产生一系列生物化学变化，代谢紊乱，功能失调，以及病理形态等方面的改变，损伤严重，可导致机体死亡[3]。
因此,辐射损伤为医护人员最常见的放射性损伤。
c型臂项目可行性研究报告
c型臂项目可行性研究报告目录一、项目概述 (2)1. 项目背景与缘由 (3)2. 项目目的及必要性 (3)3. 项目研究范围 (4)二、市场分析 (5)1. 市场需求分析 (7)1.1 行业现状及发展趋势 (8)1.2 目标客户群体特征 (9)1.3 市场需求预测 (10)2. 市场竞争格局分析 (11)2.1 主要竞争对手分析 (12)2.2 市场份额及竞争力分析 (13)3. 市场可行性结论 (15)三、技术可行性分析 (16)1. 技术路线及工艺流程 (18)2. 技术参数与性能评估 (19)3. 研发团队与技术支持 (21)4. 技术风险及对策 (22)5. 技术可行性结论 (24)四、项目规模与布局规划 (25)1. 项目规模与产能规划 (26)2. 选址分析与布局规划 (27)3. 基础设施配套条件 (28)4. 项目进度安排与时间表 (30)五、设备选型与采购计划 (30)1. 设备选型依据与原则 (31)2. 关键设备清单及选型理由 (33)3. 设备采购预算及资金安排 (34)4. 设备安装调试与验收标准 (35)六、项目经济效益分析 (35)1. 投资估算与资金筹措 (36)2. 收益预测与成本分析 (37)3. 经济效益评估指标 (39)4. 敏感性分析及对策建议 (40)七、社会效益与环境影响评价 (41)1. 社会效益分析 (43)2. 环境影响评价及对策建议 (44)一、项目概述C型臂项目是一种先进的医疗设备研发项目，旨在设计和制造一种具有高精度成像和灵活操作特性的C型臂X射线机。
这种设备将广泛应用于外科手术、放射学检查以及急诊诊断等领域，为医生提供更加清晰、准确的图像信息，从而提高诊疗效率和患者安全性。
随着医疗技术的不断发展和人们对健康需求的日益增长，C型臂设备在现代医疗实践中扮演着越来越重要的角色。
当前市场上的C型臂产品虽然已经取得了一定的成功，但仍存在一些技术瓶颈和市场需求，亟需通过技术创新和产品升级来满足不断变化的市场需求。
移动式C形臂X射线机可行性论证报告
移动式C形臂X射线机可行性论证报告
1.引言
2.目标和意义
3.技术可行性
4.经济可行性
移动式C形臂X射线机相比传统固定式X射线机具有成本低、资源利用率高等优点。
由于其机械臂具备移动性，可在多个房间之间进行转移，减少了重复投资。
同时，移动式C形臂X射线机的使用成本较低，可为医疗机构节省人力和物力成本。
5.安全可行性
6.试点验证
为验证移动式C形臂X射线机的可行性，我们将在XX医院进行试点工作。
试点期间，我们将收集设备使用数据和用户满意度等信息，进行综合分析和评估。
试点结果将作为推广和应用的依据。
7.推广应用
8.结论
通过对移动式C形臂X射线机的可行性进行深入研究和论证，我们得出结论：移动式C形臂X射线机具备较强的技术可行性、经济可行性和安全可行性，对提高医疗服务质量和效率具有重要意义。
作为一项新兴的医疗设备，移动式C形臂X射线机有着广阔的应用前景和发展空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结合我院业务目前开展情况及资金运行情况，建议购买配备小型C臂X光机尚可。
理由：
1.价格相对便宜；
2.移动方便，操作灵活；
3.摄照剂量相对较小；
4.保护患者及医务人员减少X射线辐射；
5.便于手术室及病房存放。
经济效益分析（使用年限、收费标准、年维修和消耗费用、收回成本时间等）
就目前外科开展手术项目，数量情况看，骨折手术开展基本上必须使用C形臂X光机。现代外科学的发展趋势是以最小的创伤获得最良好的手术效果，患者要求出血少，恢复快，骨折术后骨愈合缩短时间，尽快恢复功能，重新工作，学习，劳动。因此单就骨外科手术项目看，保守估计每年300台骨科内固定手术，每台手术C臂机使用5-10次透视或摄片。每次摄片按我院收费标准30元计算，每台手术病人创收平均2000元计算，直接经济效益已可观，骨科患者保守治疗手法复位也可使用C臂机。床旁透视摄片，取异物手术，造影检查，介入治疗也可使用C臂机，从长远看，科室装备C臂机，手术项目还可向纵深拓展，手术安全系数也大大提高，预计随着手术项目的不断深入开展，会给科室及相关辅助科室，医院带来更多的直接和间接经济效益和社会效益。反之，若无C臂机，手术操作将在低水平徘徊，甚至出现医疗差错事故，医疗赔付经济损失将是无法估量的，会给医院、科室、医生及患者带来巨大的灾难。
C型臂X光机目前在医院普及率很高，基本上三级医院都已经装备，结合我院的实际情况，运动损伤、骨科创伤病人相对较多，是一种常见病。并且当前学生，青少年对医疗的期望值，手术效果，功能恢复要求特别高，这对我院的医疗水平和硬件设备技术提出了更高的要求，就目前我院外科软件实力看，我科已经能开展骨外科：四肢、关、，手外科、脊柱等系列手术，单科业务水平已达三级医院水平，但设备已严重影响业务的开展。另外，从周边环境看，交通事故伤，意外损伤，建筑工人创伤患者较多。为方便患者就医提高手术疗效，符合国家卫生部提出的扩大基层医院规模，提升基层医院诊疗水平的号召，服务患者于基层，降低患者医疗费用，杜绝和减少医疗差错事故的目标。目前硬件设备缺失的矛盾越发突出，无形中也埋下了巨大的医疗隐患，因此C型臂移动X光机的配置势在必行！
人员技术力量
有
维修技术力量保证及维修途径
有
配套设施、条件
有
科室意见：
设备科意见：
院长意见：
医疗设备可行性论证报告
申请科室： 麻醉与围术期医学科 报备日期：2019年02月 20日
设备名称 （包含英文）
移动式C形臂X射线机Fra bibliotek厂商西门子
型号
参考价格（万元）
1678000.00
数目
1
本科室现有同类仪器设备： 0台； 使用情况： 正常 设备状况：完好
购置理由及主要用途（技术的先进性、可靠性和质量安全性，对临床、科研工作的作用等）
